Same Sky TS04-66系列SMD触觉开关结构设计

做消费电子、便携通讯设备的结构设计时，板载按键的选型和安装边界校核是绕不开的细节，尤其是SMD封装的触觉开关，既要兼顾操作手感、焊接可靠性，还要控制整体占用的PCB空间，避免和周边结构件产生干涉。这套Same Sky TS04-66系列的触觉开关模型，覆盖了TS04-66-43到TS04-66-95的完整产品线，做PCB布局、整机结构干涉检查的时候可以直接调用，不用反复核对不同料号的尺寸差异。

从实际应用场景来看，这类SMD触觉开关的适用范围非常广，蓝牙耳机的功能按键、智能穿戴设备的侧键、小型通讯终端的复位按键、工控手持设备的操作按键，都会用到这类贴片式轻触开关。相比插件封装的开关，SMD封装可以适配SMT全流程回流焊，不需要额外安排波峰焊或者手工补焊工序，能大幅提升整机组装的生产效率，也避免了插件引脚过孔占用PCB布线空间的问题，适合高密度布板的紧凑型电子设备。

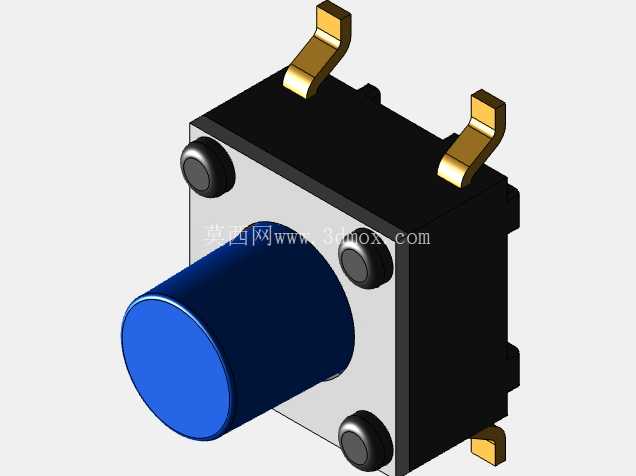

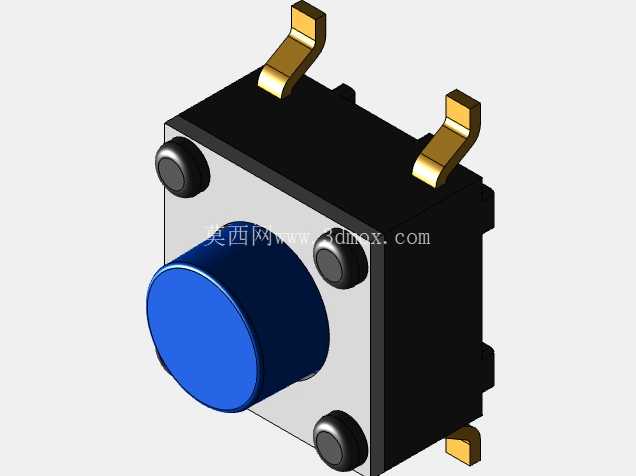

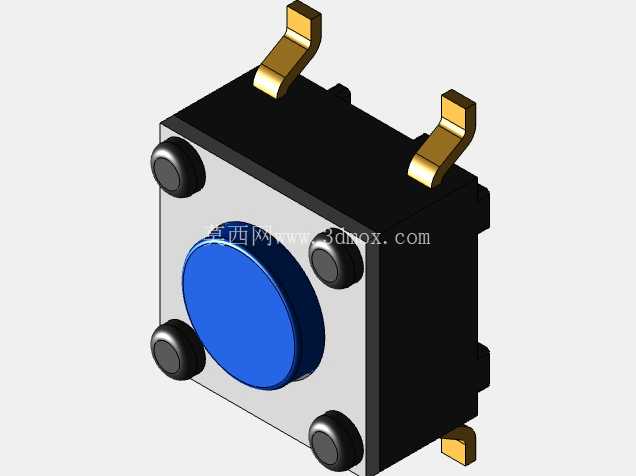

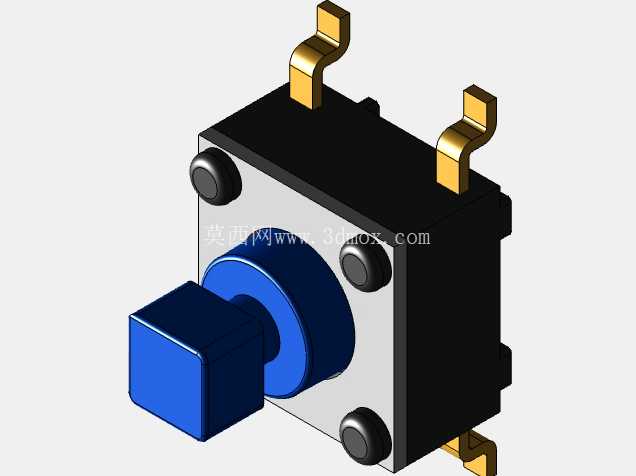

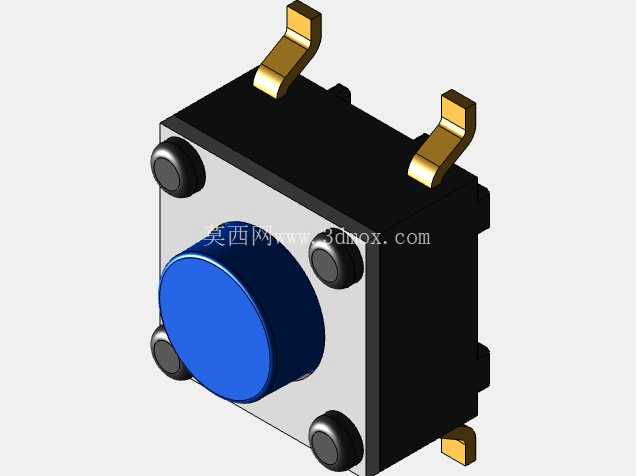

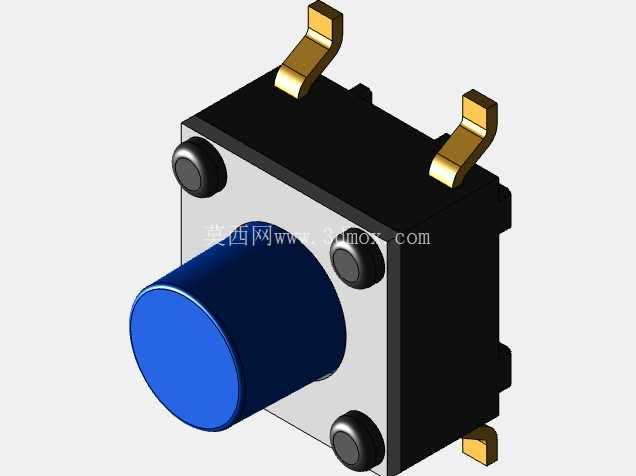

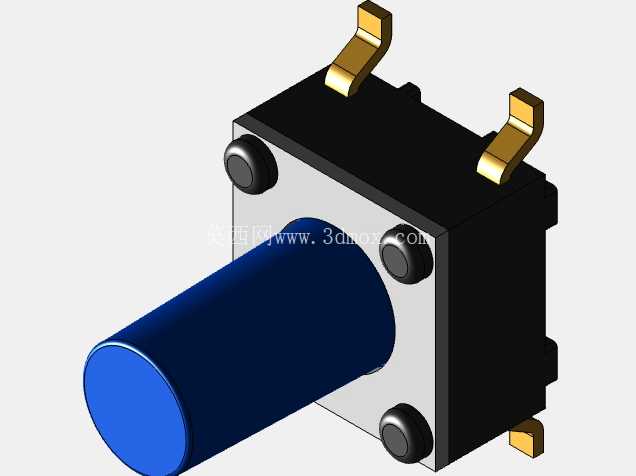

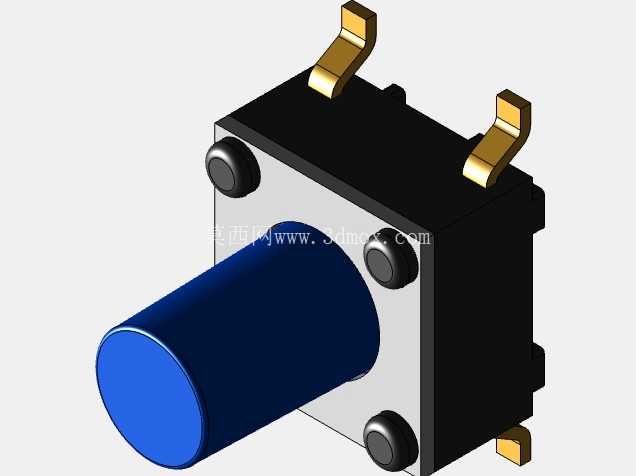

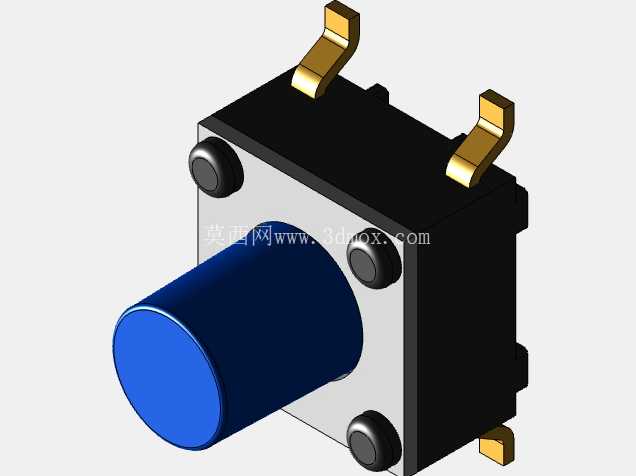

从功能特性上来说，这类触觉开关的核心是通过按压触发内部弹片形变实现电路通断，操作行程短，按压力度均匀，触发反馈清晰，用户操作的时候能明确感知到按键触发的节点，不会出现误触发或者触发无反馈的问题。贴片式的弯角焊盘设计，在过回流焊的时候焊锡会沿着焊盘爬锡，形成牢固的焊点，同时弯角结构能分散按键按压时产生的应力，避免长期按压后焊盘脱落，提升产品的使用寿命。开关顶部的蓝色按键帽是操作接触位，做整机结构设计的时候，外壳的按键开孔需要和按键帽保留合适的配合间隙，既要避免间隙过大导致按键晃动，也要防止间隙过小卡住按键，导致按键无法正常回弹。

在设计思路上，这个系列的开关做了统一的安装基准，不同料号的产品焊盘位置、主体安装尺寸保持一致，仅在按键高度、引脚细节上做区分，这样工程师在做产品迭代的时候，如果需要调整按键的按压行程或者突出外壳的高度，不需要重新修改PCB封装，只需要更换对应料号的开关即可，大幅降低设计变更的工作量。开关主体采用黑色耐高温工程塑料基座，能承受回流焊过程中的高温，不会出现基座变形、引脚移位的问题，四个边角的黑色定位柱，在贴装的时候可以和PCB上的定位孔配合，提升SMT贴装的精度，避免贴装偏移导致的焊接不良。

做结构设计校核的时候，需要重点关注几个安装边界尺寸：首先是开关整体的长宽尺寸，要确认在PCB上预留的安装空间足够，和周边的电容、电阻、IC等元器件保留足够的安全间距，避免焊接时连锡，也避免后期维修拆卸的时候影响周边元器件；其次是开关的总高度，包括基座高度和按键帽的高度，要和整机外壳的内表面高度匹配，计算好按键的行程余量，确保按压到底的时候按键不会顶到外壳内部的其他结构，松开的时候按键能完全回弹，和外壳按键孔的配合面齐平；另外还要注意两侧贴片引脚的伸出长度，焊盘的设计要和引脚尺寸匹配，钢网开口要合理，保证焊锡量适中，避免焊锡过多溢到开关内部导致按键卡滞，或者焊锡不足导致焊点强度不够。

很多新手工程师在选型这类SMD开关的时候，容易忽略开关的按压寿命和按压力度参数，其实不同料号的开关按压力度从100gf到500gf不等，适合不同的应用场景，比如穿戴设备的按键需要按压力度偏轻，提升佩戴时操作的舒适度，而工控设备的按键需要按压力度偏重，避免放在包里或者现场操作时误触发。这套完整的系列模型，可以让工程师在设计阶段就把不同高度、不同参数的开关装配到整机模型里做模拟验证，提前发现干涉、按键行程不匹配、操作手感不符合预期等问题，减少后期打样修改的次数，缩短产品的研发周期。另外在做整机跌落仿真的时候，也可以借助这个模型检查开关的位置是否会在跌落时受到冲击，导致引脚开焊或者按键损坏，提前在结构上做加强或者防护设计。
