塔拉冲床配套冲孔机床筒体结构件

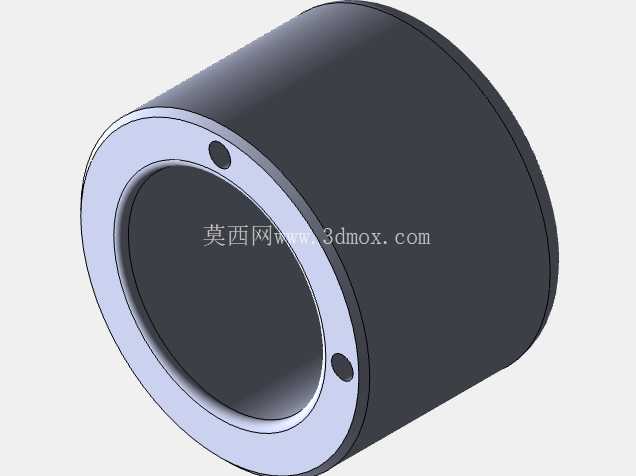

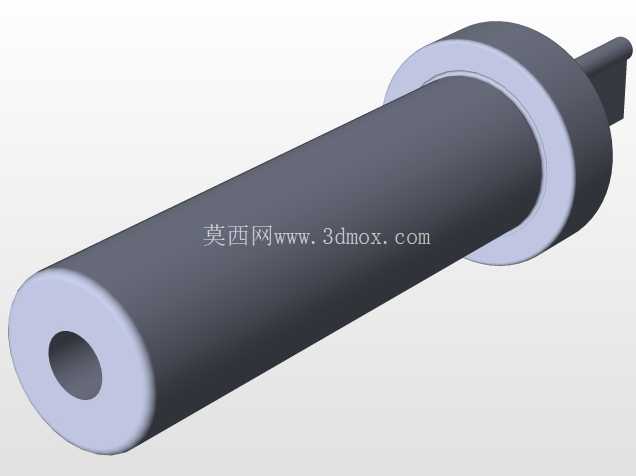

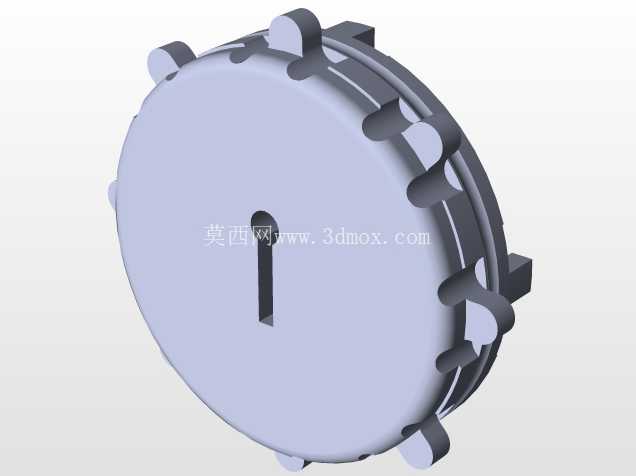

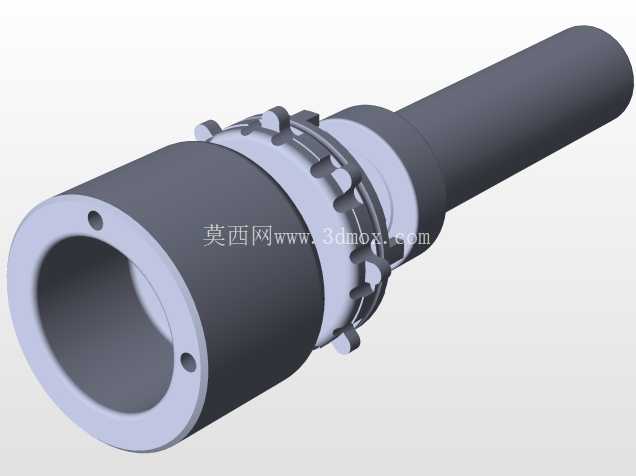

　　该筒体结构件是冲孔类冲压设备的核心承载部件，主要应用于中小型塔拉冲床的冲孔作业工位，适配薄金属板材、带材的连续冲孔加工场景，常见于五金冲压车间、电子五金件加工产线、通讯器材配件加工环节，承担冲头导向、冲压载荷传递、工位定位基准的多重作用。从结构设计逻辑来看，该部件采用阶梯式空心筒体构型，整体为同轴回转体结构，大端外圆为安装基准面，设计时预留了两个对称分布的定位销孔，用于和设备床身的安装法兰做精准定位，避免长期冲压载荷下出现周向转动偏移；内孔为多级台阶结构，靠近冲压作业端的内孔做了高精度公差设计，用于装配导向铜套，为冲头的往复运动提供径向支撑，抵消冲孔过程中产生的侧向偏载，减少冲头崩刃、孔位偏移的问题。

　　筒体的壁厚经过载荷校核，针对常规2mm以内冷轧钢板、1.5mm以内铝板的冲孔工况，壁厚取值兼顾了结构刚性与设备整体减重需求，外圆表面做了发黑防锈处理，安装配合面预留了磨削加工余量，实际生产中可根据装配公差要求做最后精磨，保证和床身安装位的同轴度控制在0.02mm以内。安装边界方面，该筒体的轴向定位依靠大端的环形端面，端面与床身法兰贴合后通过周向均布的螺栓锁紧，两个定位销孔的位置度公差严格控制在Φ0.015mm范围内，保证冲头运行轴线与工作台面的垂直度满足冲孔精度要求；内孔的台阶处设计了退刀槽，方便导向套的装配与后期更换，靠近尾端的内孔用于安装冲压行程的限位缓冲垫，吸收冲头回程时的冲击载荷，降低设备运行的振动与噪音。

　　在实际应用中，该结构件的适配性较强，可通过更换不同内径的导向套适配不同直径的冲头，满足多规格孔位的冲孔加工需求，不需要更换整个筒体部件，大幅降低了设备的运维成本。设计过程中针对冲压载荷的传递路径做了优化，将冲孔时的瞬时冲击载荷通过筒体大端均匀分散到床身安装法兰上，避免局部应力集中导致的部件开裂，筒体的外圆非配合面做了倒角处理，去除加工毛刺，避免装配过程中刮伤操作人员，也减少了应力集中点。

　　从建模逻辑来看，该部件采用回转特征加辅助孔特征的建模思路，先绘制回转截面草图完成主体结构的生成，再通过基准面定位完成两个定位销孔的切削，所有配合面的公差在建模阶段就做了标注，可直接导出工程图用于生产加工，模型的特征树清晰，后续如果需要调整筒体长度、内孔直径、销孔位置等参数，只需要修改对应草图的尺寸即可快速完成迭代，不需要重新绘制整体结构，能够大幅缩短设备改型的设计周期。在设备选型匹配时，该筒体可适配公称压力16吨及以下的小型冲孔冲床，安装时需要保证内孔轴线与工作台面的垂直度，装配前需要清理安装面的铁屑与杂物，避免贴合面存在间隙导致冲压时部件晃动，日常运维中需要定期检查定位销是否松动、导向套的磨损情况，当导向套与冲头的配合间隙超过0.1mm时需要及时更换，避免影响冲孔精度。
