基础简易四旋翼飞行载具结构设计

这款四旋翼结构的设计初衷，是面向入门级航模研发、小型低空作业场景的轻量化验证需求，在结构选型阶段就放弃了复杂的折叠臂、快拆结构，优先保证机架刚性与装配便捷性，适配高校航模社团教学、小型航拍载荷验证、低空环境数据采集这类对成本敏感、对结构可靠性有基础要求的使用场景。从实际落地的使用维度看，这类简易四旋翼不需要复杂的维护流程，普通结构从业者参照三维模型就能完成零件加工与整机组装，不需要定制特殊规格的连接件，所有安装孔位都适配市面通用的航模标准件，能大幅缩短从设计到实物试飞的周期。

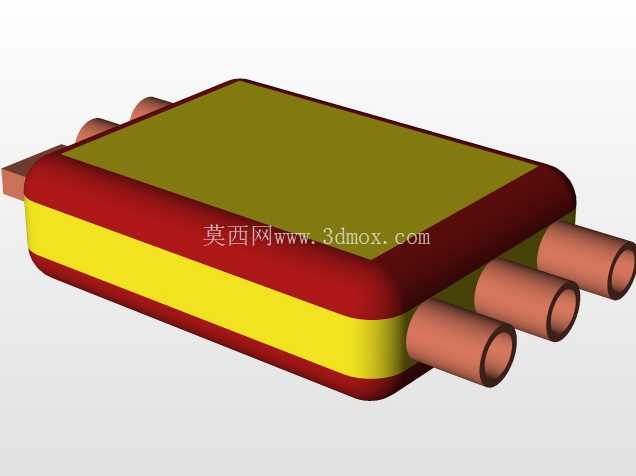

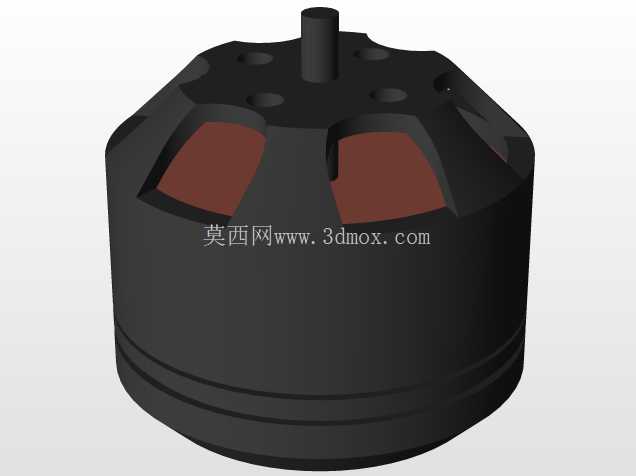

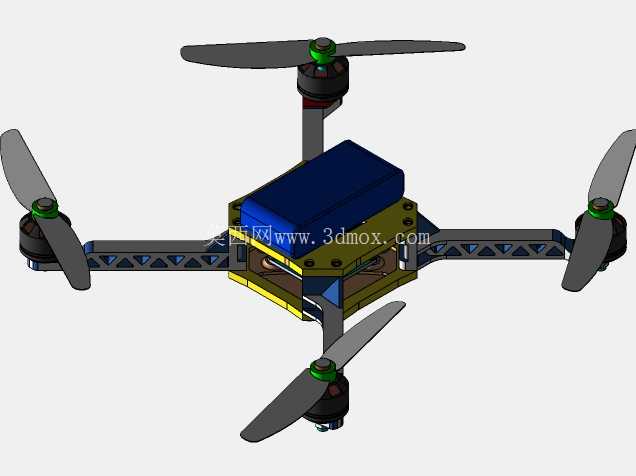

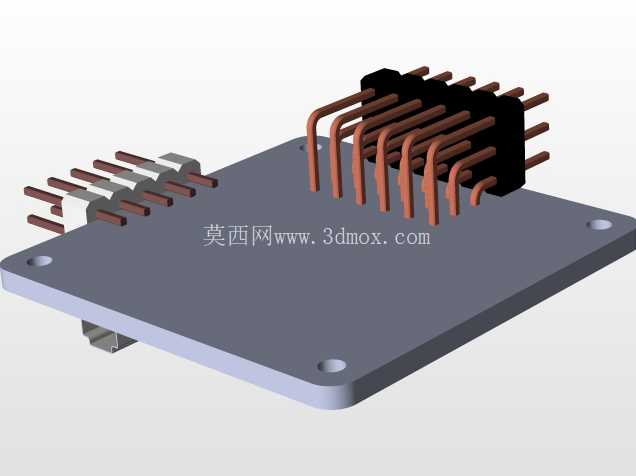

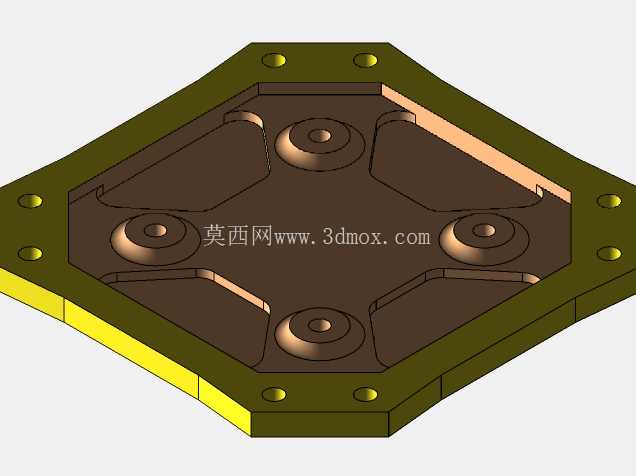

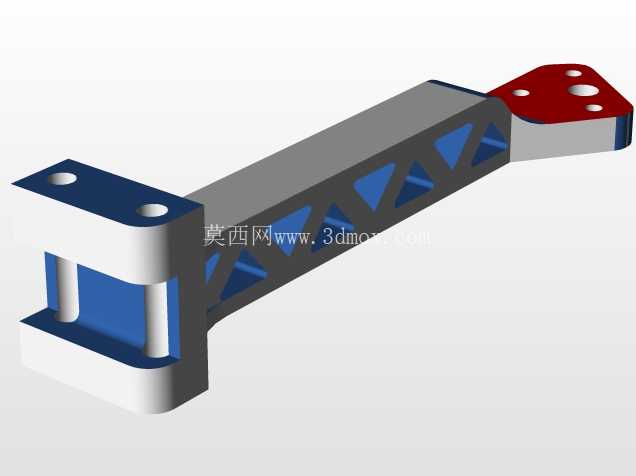

结构设计上，四个机臂采用等长对称布局，机臂主体做了镂空减重处理，在保证抗弯扭强度的前提下尽可能降低非必要结构重量，每个机臂末端预留的电机安装座，直接适配标准规格的外转子无刷电机，安装孔位的同轴度公差控制在0.1mm以内，避免电机安装偏斜带来的飞行震动问题。中心舱体采用分层堆叠设计，最上层预留了电池安装位，可适配常规规格的锂聚合物电池，电池固定位设计了绑带穿槽，不需要额外设计电池卡扣结构，兼容不同容量的同规格电池更换；下层为飞控、电调的安装区域，安装平面做了平整化处理，能直接贴合飞控减震板，四个角预留的安装柱孔位匹配通用飞控的安装孔距，不需要额外做转接件设计。

从安装边界来看，机臂展开后整体的外接圆直径控制在常规小型四旋翼的尺寸区间，机臂截面尺寸兼顾强度与走线空间，电机的动力线、信号线可直接从机臂内部的中空通道穿入中心舱，避免线材外露带来的飞行风阻与剐蹭风险。螺旋桨采用标准两叶桨设计，桨叶与机臂末端的电机座安装位匹配，转动时的桨尖扫略区域不会与中心舱体、其他机臂产生干涉，相邻机臂的夹角严格控制在90度，保证动力输出的对称性，降低飞控的动力补偿难度。起落部分没有设计复杂的减震起落架，直接利用机臂下方的结构预留高度，在平整场地起降时能保证中心舱底部的电子元件不会与地面直接接触，若有需要也可在机臂下方的预留孔位加装轻量化起落架，不需要对原有结构做破坏性修改。

在结构强度校核层面，机臂与中心舱的连接部位做了局部加厚处理，避免飞行过程中电机持续震动带来的连接部位疲劳断裂问题，中心舱的上下板之间采用铜柱支撑，既保证了层间间距足够容纳电子元件，也能分散机臂传递过来的力矩，避免中心板受力变形。整个结构的零件拆分逻辑清晰，所有板件都可采用常规的板材加工工艺制作，不需要开模，小批量制作时成本可控，对于需要快速验证飞控算法、测试小型载荷搭载效果的研发场景来说，这种极简结构能排除多余结构变量带来的测试干扰，让测试数据更准确反映动力系统与飞控系统的实际表现。

实际使用中，这类简易四旋翼结构可根据需求调整搭载模块，比如在中心舱顶部预留的安装位可加装小型摄像头、气体检测传感器等轻量化载荷，不需要重新修改机架结构，只要调整电池容量匹配载荷重量带来的续航变化即可。走线通道的设计也充分考虑了电磁干扰问题，动力线与信号线可在机臂内部分层排布，减少大电流动力线对飞控信号、传感器信号的干扰，提升飞行稳定性。整个结构没有多余的装饰性设计，所有结构特征都服务于功能需求，装配时不需要特殊工具，采用常规的内六角螺丝即可完成整机组装，对于刚接触航模结构设计的从业者来说，这款模型的结构逻辑清晰，可作为四旋翼结构设计的基础参考模板，也可直接用于实物制作开展相关飞行测试。
