折叠式四旋翼航拍无人机结构设计

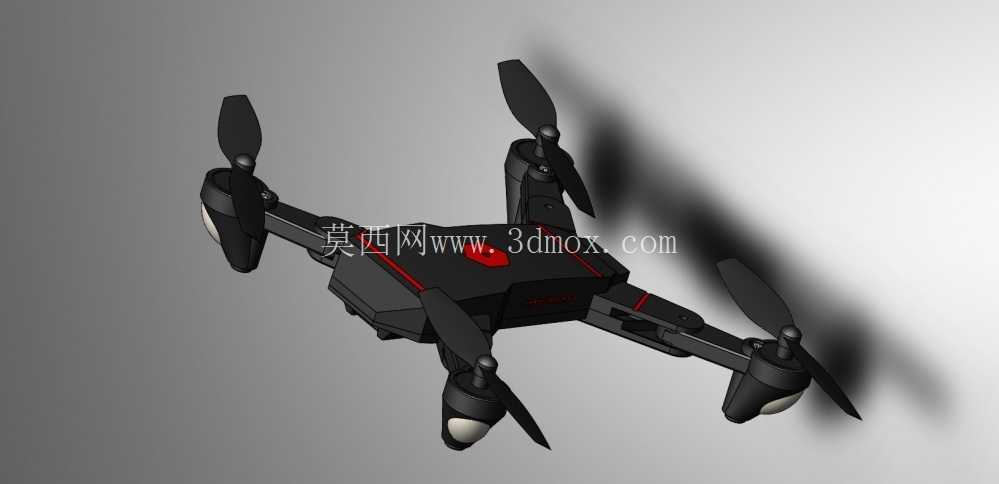

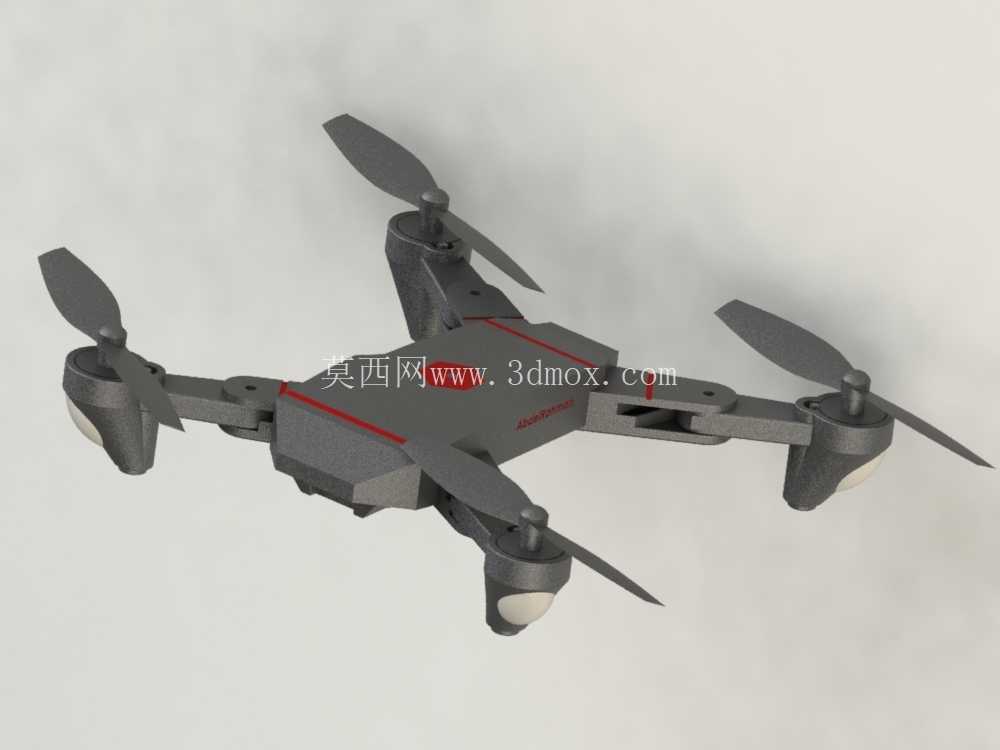

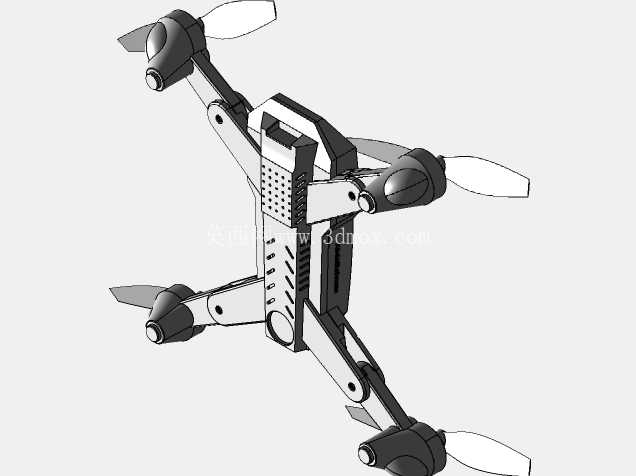

　　这款折叠式四旋翼飞行器的结构设计，核心围绕便携作业场景下的使用需求展开，在户外航测、低空巡检、短途航拍等作业场景中，传统固定机臂的四旋翼设备收纳体积大，携带过程中机臂、桨叶容易受挤压磕碰变形，直接影响后续飞行的动平衡精度，因此折叠结构的设计首先要解决收纳状态下的结构紧凑性，同时保证展开状态下的连接刚性，避免飞行过程中机臂出现旷量抖动。从结构布局来看，四个机臂采用转轴式折叠结构，转轴位置设置在机身主体的四个角端，折叠时机臂向机身中轴线方向收拢，收纳后整体轮廓尺寸控制在成年人手掌可握持的范围内，展开后机臂的锁止结构采用嵌入式卡扣配合定位销，不需要额外工具即可完成展开锁定，锁止后机臂与机身主体的连接面完全贴合，能够抵消旋翼高速旋转产生的反扭力与振动载荷，避免飞行过程中机臂出现松脱位移。

　　旋翼部分采用两叶快拆式螺旋桨，每个机臂末端的电机安装座设置了定位凸台，螺旋桨安装时通过凸台定位，配合快拆压帽即可完成固定，不需要额外螺丝紧固，作业现场更换受损桨叶的效率大幅提升，电机安装座与机臂采用一体化结构设计，减少了连接紧固件的数量，降低了长期振动下连接件松动的风险。机身主体采用上下壳体扣合的结构形式，内部预留了飞控模块、电池仓、图传模块的安装空间，电池仓设置在机身重心位置，更换电池时不会破坏整机的重心配平，机身壳体表面的加强筋沿机臂受力方向布置，在控制壳体壁厚、降低整机重量的同时，保证机身的抗扭刚性，降落时的冲击载荷可以通过加强筋均匀分散到整个机身结构，避免局部应力集中导致壳体开裂。机臂的折叠转轴处设置了阻尼结构，展开过程中不会出现自由松垮的情况，转轴的配合间隙控制在0.02mm以内，既保证折叠转动的顺畅性，又避免间隙过大导致飞行时机臂产生高频振动，振动会直接影响飞控传感器的采样精度，进而影响飞行稳定性与航拍画面的清晰度。从动力布局的配平来看，四个旋翼的中心到机身重心的距离完全一致，每个机臂的重量误差控制在0.5g以内，保证整机的转动惯量对称，飞控的PID参数不需要针对单侧机臂做额外补偿，降低了飞控调试的难度。

　　机臂末端的电机安装座预留了走线槽，电机的动力线沿机臂内部的空腔走线，从转轴位置的过线孔进入机身内部与电调连接，走线完全隐藏在结构内部，既避免了飞行过程中线缆被气流吹动产生阻力，也防止线缆外露被桨叶剐蹭导致断路。机身底部预留了载荷安装位，可以根据作业需求挂载小型航拍相机、气体检测模块或者喊话装置，安装位采用标准的快拆接口，更换不同载荷时不需要对机身结构做额外改装，接口位置设置在机身重心的正下方，挂载载荷后不会导致整机重心偏移，保证飞行姿态的稳定性。

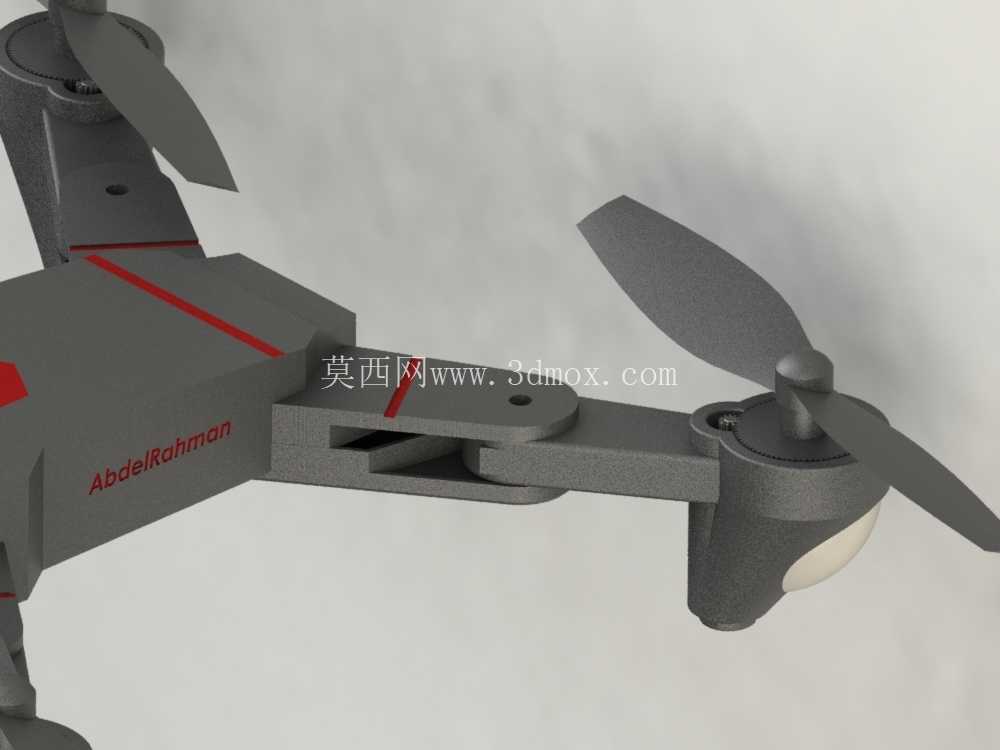

　　在结构强度校核层面，机臂展开后的悬臂受力状态下，末端挂载电机与桨叶的总重量约12g，飞行过程中最大过载按3g计算，机臂根部的最大弯曲应力远低于所选工程塑料的许用应力，即使在小幅碰撞的情况下，机臂也不会出现断裂变形，折叠转轴的锁止结构经过多次开合测试后，锁止间隙不会出现明显扩大，能够保证长期使用后的结构精度。整机的外形线条采用流线型设计，机臂与机身的连接位置做了圆弧过渡，降低飞行过程中的空气阻力，减少紊流对旋翼下洗气流的干扰，提升飞行时的姿态稳定性，机身表面的红色标识条不仅起到外观装饰作用，同时也作为机臂锁止到位的对位标记，操作人员展开机臂时可以通过标识条快速判断锁止状态，避免未锁止到位就起飞引发安全事故。
