四旋翼F450无人机机架结构设计方案

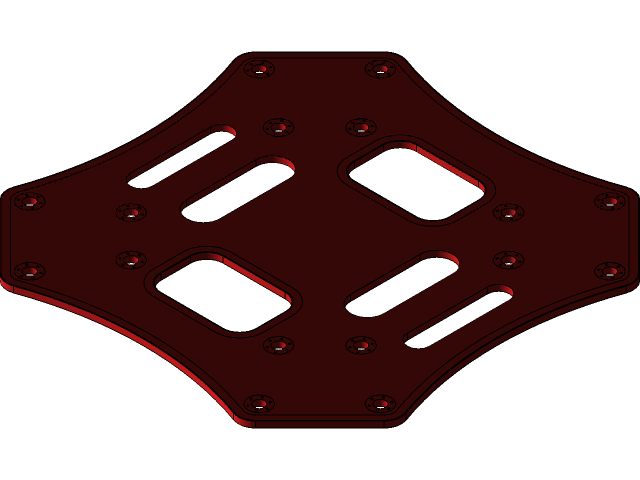

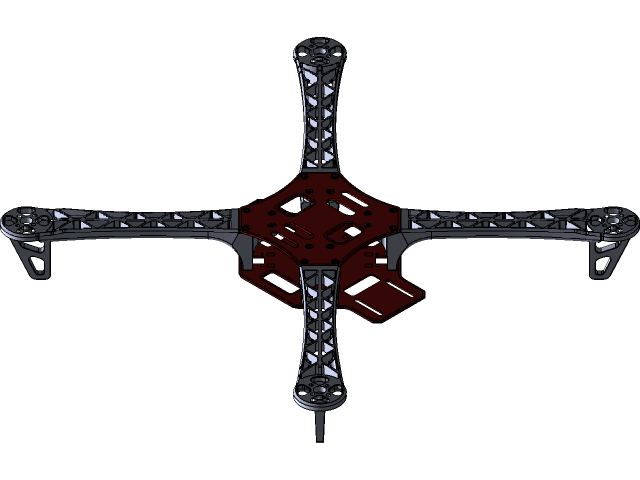

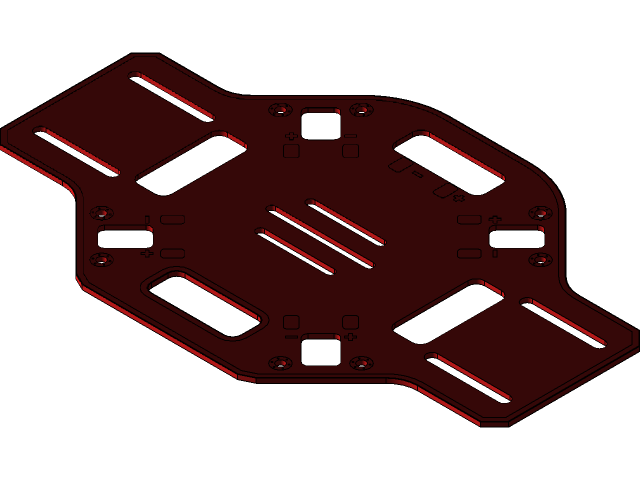

　　这款四旋翼机架是消费级及入门级行业应用无人机的核心承载结构，日常作业中可搭载飞控板、电调、电池、GPS模块以及小型任务载荷，广泛适配航拍测绘、教学实训、低空巡检、航模竞技等多个场景，是多旋翼飞行器里应用覆盖面极广的基础构型。从结构设计逻辑来看，整体采用十字形对称布局，四个机臂沿中心板呈90度均匀分布，这种对称构型能够让四个旋翼的升力输出保持力矩平衡，降低飞控系统的姿态解算难度，同时也能让整机重心更容易调整到中心位置，减少飞行过程中的偏航力矩损耗。中心板采用上下双层叠合结构，预留了多层安装孔位，不同孔位对应不同规格的飞控、电调、电池绑带固定点，安装时可根据搭载的元器件尺寸灵活选择固定位置，不需要额外打孔修改结构，适配性较强。

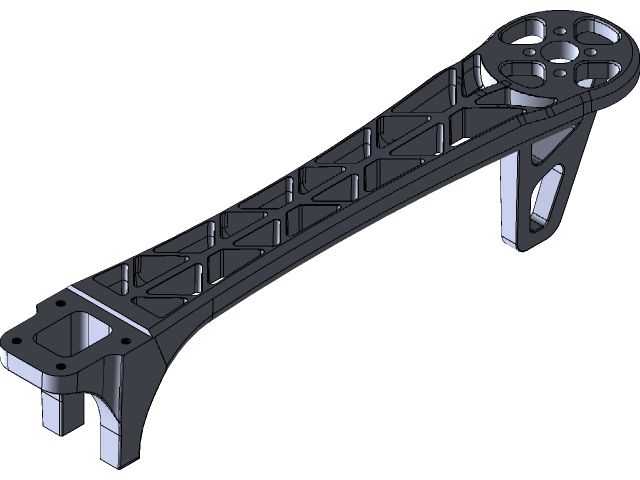

　　机臂部分采用镂空减重设计，在保证结构抗弯强度的前提下尽可能去除非受力区域的材料，既降低了整机自重，提升续航表现，也能减少飞行过程中的风阻影响；机臂末端设计有标准的电机安装座，孔位匹配主流22系列无刷电机的安装尺寸，安装时可直接将电机固定在机臂端部，不需要额外转接件。从安装边界来看，机臂长度控制在合理范围内，相邻机臂末端的螺旋桨不会发生干涉，适配10寸规格的螺旋桨使用；中心板的安装空间可容纳3S-4S规格的锂聚合物电池，同时预留了图传模块、接收机的布线空间，走线时可沿机臂内部的镂空槽布置，避免线材外露干扰飞行或者被螺旋桨打到。结构受力层面，机臂与中心板的连接位置做了加厚处理，能够承受飞行过程中电机产生的振动以及机动动作带来的弯折力矩，

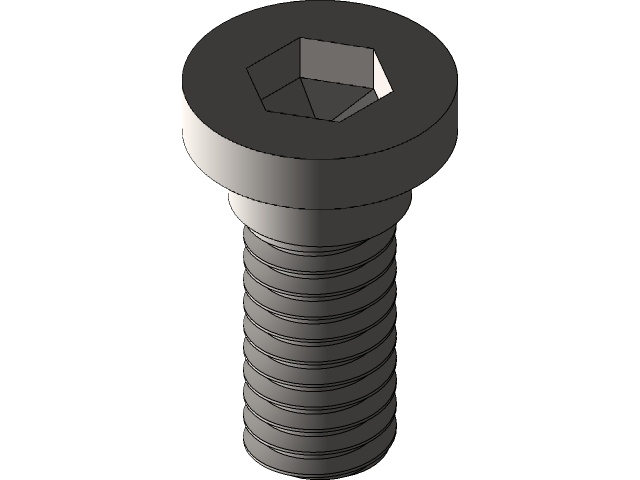

　　日常轻微炸机时不容易出现断裂情况，维护成本较低。机架整体的装配逻辑采用快拆思路，机臂与中心板通过螺丝固定，拆卸更换损坏机臂时不需要拆解全部中心板元器件，外场作业时可快速完成故障件更换，提升作业效率。在实际使用场景中，这款机架既可以作为航模爱好者DIY组装无人机的基础载体，也可以作为高校无人机专业教学实训的结构样件，帮助学习者理解多旋翼飞行器的结构布局、受力传递路径以及元器件安装逻辑，也可作为小型巡检无人机的改装基础，搭载轻量化的摄像头或者传感器完成低空作业任务。
