十字轴式万向转向连接关节结构

　　这类十字轴式转向铰接结构，最常出现在需要变角度传递扭矩的传动链路里，小到轻型代步车的转向传动段、农用机械的动力输出衔接位，大到工业设备里需要补偿安装同轴度误差的传动轴组，都能见到同结构的变体。日常做结构选型时，首先要明确它的核心作用：在两根轴线不共线、或是工作过程中轴间夹角会发生动态变化的场景下，持续稳定传递旋转扭矩，同时不会因为角度偏移产生卡滞、附加载荷激增的问题。

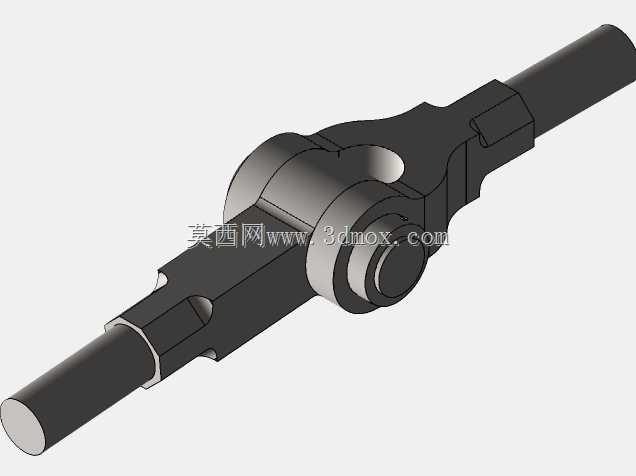

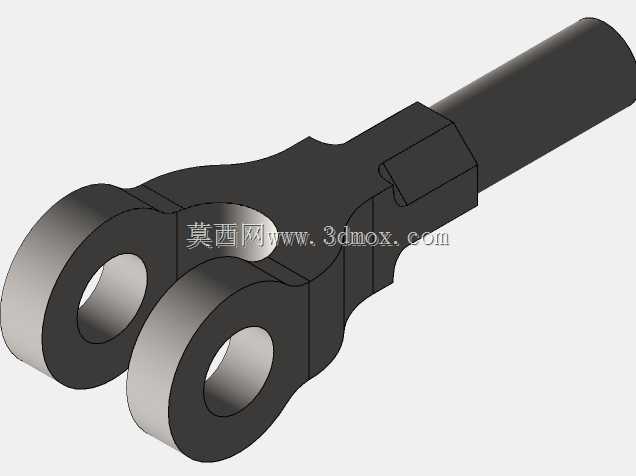

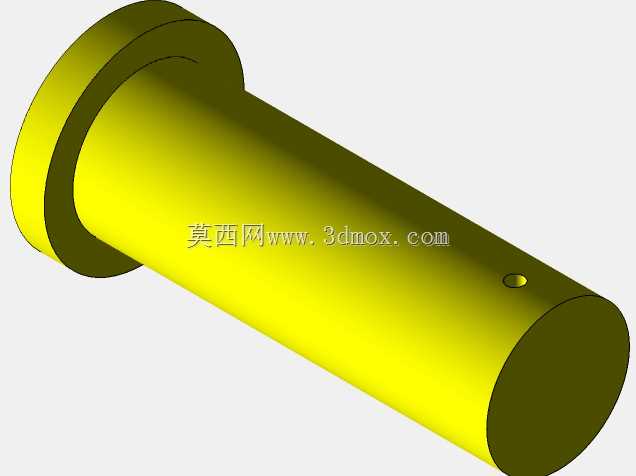

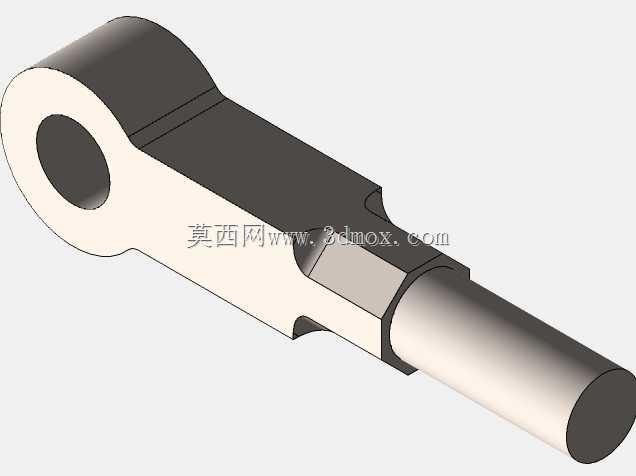

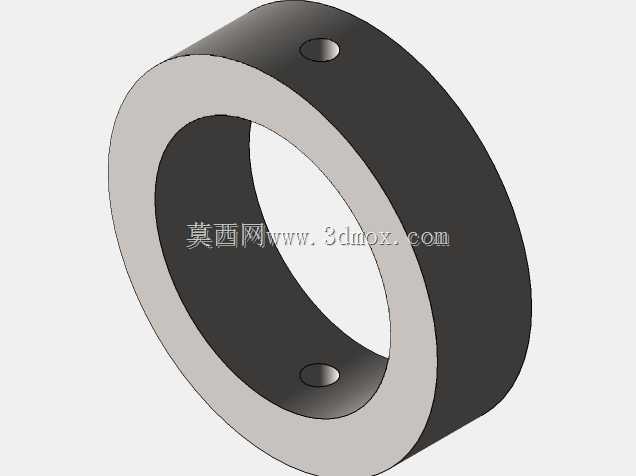

　　从结构本身来看，中间的十字轴是整个部件的核心铰接载体，两端的轴叉分别和两侧的外接轴段做刚性连接，轴叉和十字轴的配合面通常会预留润滑介质的存储空间，长期往复摆动工况下能减少配合面的磨粒磨损。两侧伸出的轴段做了阶梯轴设计，靠近轴叉的位置做了轴肩限位，安装时可以直接抵靠配套轴承的内圈端面，省去额外调整轴向间隙的步骤；轴段末端的圆柱面是主要的配合承载面，加工时需要严格控制圆柱度公差，避免和配套衬套配合时出现局部应力集中。

　　设计这类铰接结构时，首先要核算的是十字轴轴颈的抗弯强度，毕竟传动过程中所有扭矩都要通过四个轴颈传递到两侧轴叉，轴颈根部的过渡圆角不能过小，否则交变载荷作用下很容易在圆角位置萌生疲劳裂纹。轴叉的叉耳间距要和十字轴的轴向尺寸做精准匹配，间隙过大会导致传动过程中出现冲击异响，间隙过小则会在热胀状态下出现卡滞，通常常温装配时会预留零点零几毫米的活动间隙，同时配合端面的耐磨垫片来补偿长期磨损产生的间隙增量。

　　实际安装过程中，要注意两侧外接轴的折角不能超过结构允许的最大摆角，常规这类中小型转向关节的单节允许摆角在15到25度之间，如果现场安装需要更大的变角范围，通常会采用两节万向节串联的布置方式，同时还要保证输入轴和输出轴的转速同步，避免出现传动不等速带来的振动问题。轴段表面的硬度也有明确要求，配合面一般会做表面淬火处理，硬度控制在HRC55到60之间，既能保证表面耐磨性能，又能让芯部保留足够的韧性，承受冲击载荷时不会出现脆断。

　　很多现场运维的故障案例里，这类关节的失效大多是因为润滑不足导致的轴颈烧蚀，或是安装时同轴度偏差过大导致的单侧轴叉过载断裂，所以在结构设计阶段，往往会在十字轴的中心位置预留润滑脂通道，方便日常运维时直接通过注油嘴补充润滑脂，不需要完全拆解结构。另外轴叉和轴段的连接位置做了圆弧过渡，避免截面突变带来的应力集中，在承受瞬时冲击扭矩时，应力可以顺着过渡圆弧均匀分散，不会在连接位置出现断裂隐患。

　　从安装边界来看，这类关节的径向最大尺寸是中间十字轴铰接位置的外径，布置周边结构时要预留足够的摆动空间，避免关节摆到最大角度时和周边的机架、护罩等部件发生运动干涉。两侧轴段的配合长度要和配套的轮毂、轴承宽度匹配，轴端通常会加工螺纹孔或是卡槽，用来安装轴向锁紧件，防止工作过程中轴段轴向窜动脱出。整个结构没有多余的冗余设计，所有几何特征都是为了满足变角度扭矩传递的核心功能，没有多余的装饰性结构，完全是面向功能实现的工程化设计。
