十字滑台结构库德纳协调工作台

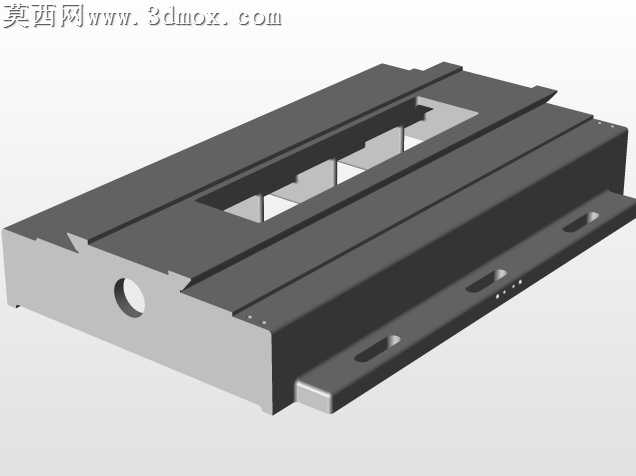

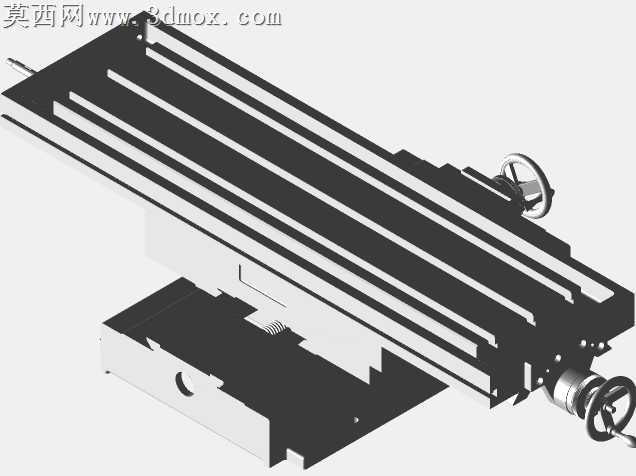

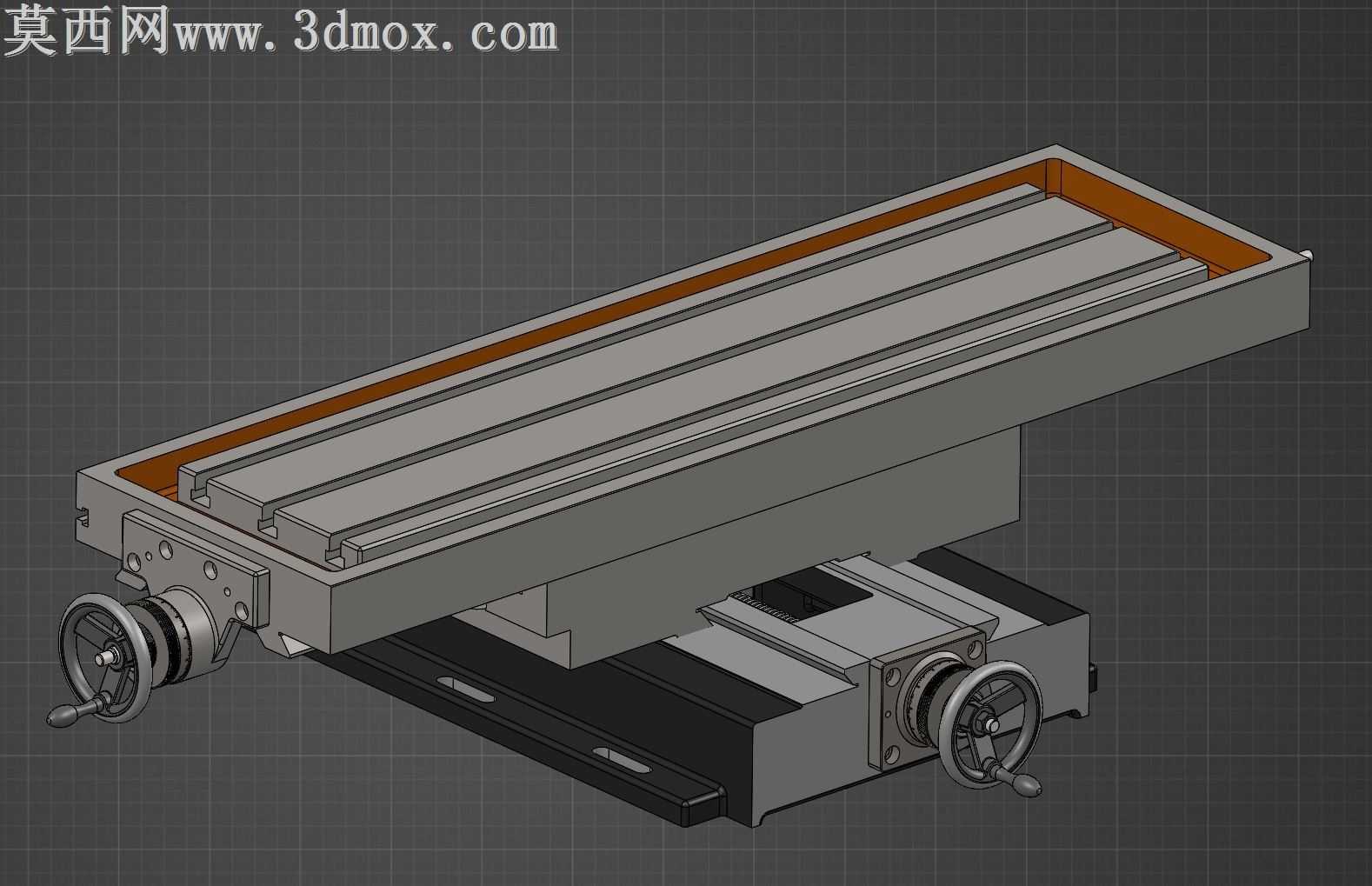

本作品为手动十字滑台式协调工作台，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处连接结构、运动副都做了符合实际生产标准的参数约束，确保模型可直接用于装配验证与运动仿真。模型整体采用分层式结构设计，上层为带T型槽的工作台面，槽体尺寸按照通用工装装夹标准设定，可适配各类夹具、工件的快速装夹定位，台面边缘设置挡边结构，可避免加工过程中碎屑、切削液洒落至下方传动结构中。下层为十字交叉布置的两组直线滑台模组，分别对应X轴与Y轴的进给方向，每组滑台都配置了手轮传动结构，手轮与丝杠之间设置刻度环，可实现精准的手动进给调节，丝杠副采用梯形丝杠设计，具备自锁特性，调节到位后可自动锁止位置，无需额外锁紧机构即可保证工作台定位稳定性。滑台的导轨部分采用矩形滑动导轨结构，建模时还原了导轨的润滑槽、压板调节结构，可模拟实际使用中的间隙调整、润滑维护场景。渲染阶段针对不同部件赋予了对应材质：工作台面、滑台基体采用铸铁材质，还原铸铁表面哑光磨砂的质感，手轮、刻度环采用镀铬钢材材质，表现金属光亮的反光特性，手轮摇柄采用黑色胶木材质，模拟防滑握持的触感，丝杠、导轨接触面做了精磨钢的材质表现，突出加工面的平整光洁度。设计过程中重点考量了运动协调性，对两组滑台的运动行程做了限位约束，添加了合理的装配关系与运动配合，可实现真实的手动进给运动仿真，还原实际操作中手轮转动带动台面平稳移动的效果，整体结构紧凑，传动逻辑清晰，既可以作为机械结构教学的演示案例，也可作为小型工装设备的设计参考，帮助设计者理解手动十字滑台的结构组成、传动原理与装配要点，模型的各零件均为独立可编辑的参数化特征，可根据实际使用需求修改台面尺寸、行程长度、丝杠规格等参数，快速衍生出适配不同场景的专用滑台结构。
