10吨级可调宽度起重吊梁结构设计

在重型机械制造、钢结构加工、大型设备转运的车间作业场景里，经常会遇到长尺寸、大吨位工件的吊装需求，这类工件如果直接用单吊钩搭配钢丝绳起吊，很容易因为吊点间距不足导致工件受弯变形，甚至出现吊索夹角过大、受力过载的安全隐患，10吨级可调起重吊梁就是针对这类场景开发的专用吊具。

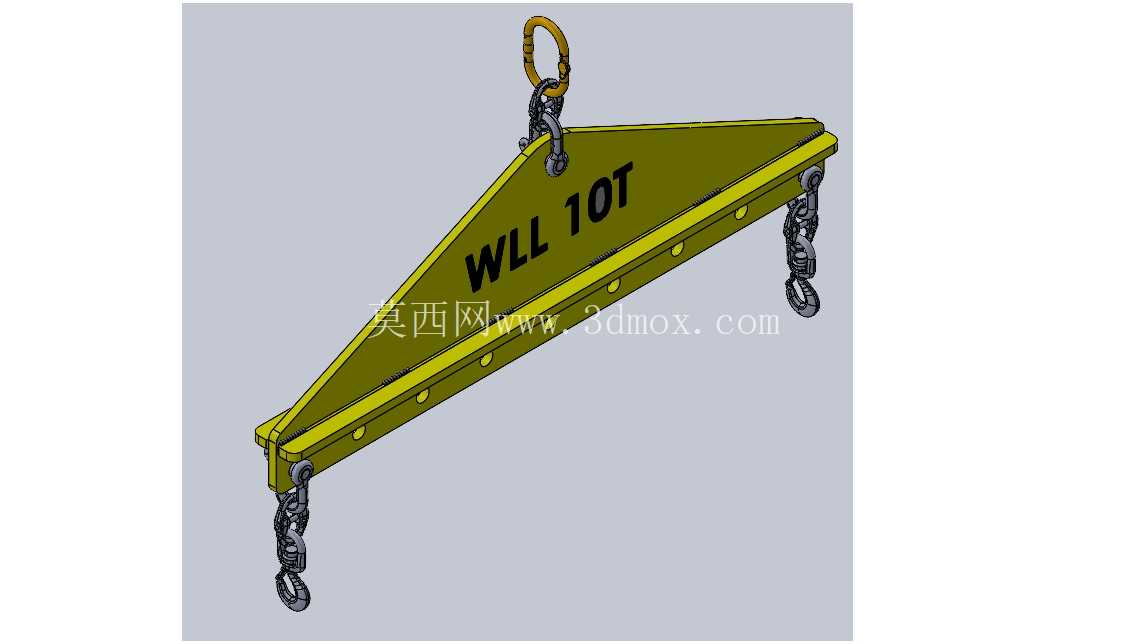

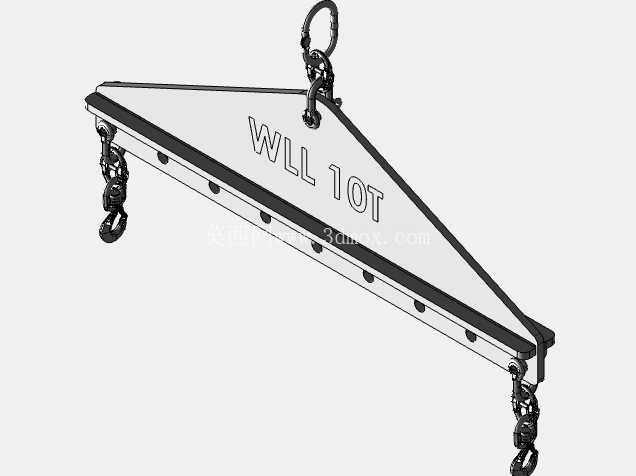

这款吊梁的额定工作负载为10吨，主体采用变截面三角梁结构设计，这种结构相比等截面直梁，在同等自重下能获得更高的抗弯截面模量，梁体上标注的WLL10T就是额定工作载荷的明确标识，方便现场作业人员快速识别吊具负载上限，避免超载使用。梁体上沿设置了顶部主吊点，通过卸扣与起重机吊钩连接，梁体下沿均匀排布了多个吊点安装位，可根据被吊工件的吊点间距调整下吊点的安装位置，最大可调节连接宽度达到2000毫米，能够覆盖绝大多数10吨级以内长形工件的吊装需求，比如钢结构型材、预制构件、设备机架等工件的吊装转运，都可以通过调整下吊点位置，让吊索保持垂直受力状态，既避免工件受挤压变形，也能降低吊索的横向分力，提升吊装作业的安全性。

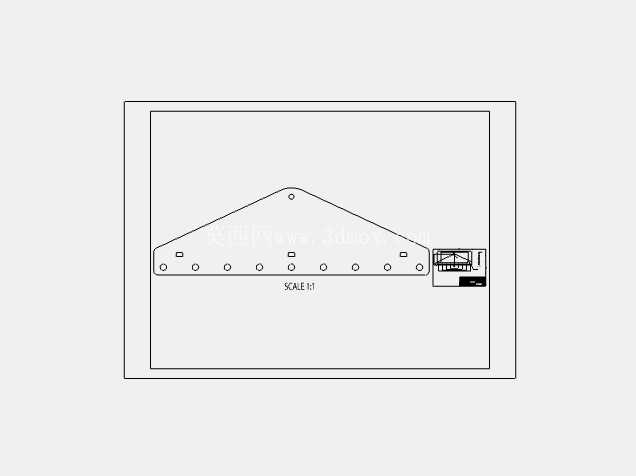

从设计逻辑上看，这款吊梁的所有连接吊点均采用标准工业级卸扣配件，这类配件为行业通用标准件，采购替换方便，后期维护成本低，不需要单独定制非标连接件。梁体的主体结构采用钢板焊接成型，三角结构的斜边设计可以将顶部吊点的载荷均匀分散到整个梁体长度方向，避免应力集中在吊点连接处，梁体下沿的吊点孔位经过等强度排布，每个孔位的位置都经过受力校核，保证在任意吊点组合下梁体的受力都在材料许用应力范围内。

在安装边界方面，这款吊梁的顶部吊点采用标准弓形卸扣连接，适配市面上绝大多数10吨级以上起重机、行车的吊钩尺寸，不需要额外制作过渡连接件；下吊点同样采用标准卸扣接口，可以直接搭配钢丝绳、吊装带、链条索具使用，不需要额外加工连接接头。梁体的整体宽度在最大调节状态下为2000毫米，最小吊点间距可根据需求调整到接近梁体两端的位置，能够适配不同长度规格的被吊工件，在车间内部周转、货场装卸、设备安装等不同场景下都能灵活使用。

实际作业过程中，使用这款吊梁可以有效缩短吊装准备时间，不需要每次根据工件长度临时搭配不同长度的吊索或者制作临时吊具，只需要调整下吊点的固定位置就可以快速适配不同的吊装需求，同时标准化的连接配件也方便日常的安全检查，作业人员只需要检查卸扣的销轴固定情况、梁体有无变形裂纹就可以完成吊具的班前检查，相比自制的临时吊具安全性更高，也更符合起重作业的安全规范要求。梁体表面做了醒目的载荷标识，在远距离作业时也能清晰识别吊具的额定负载，避免现场错用不同载荷等级的吊具引发安全事故。
