三层联动折叠式钣金五金工具箱

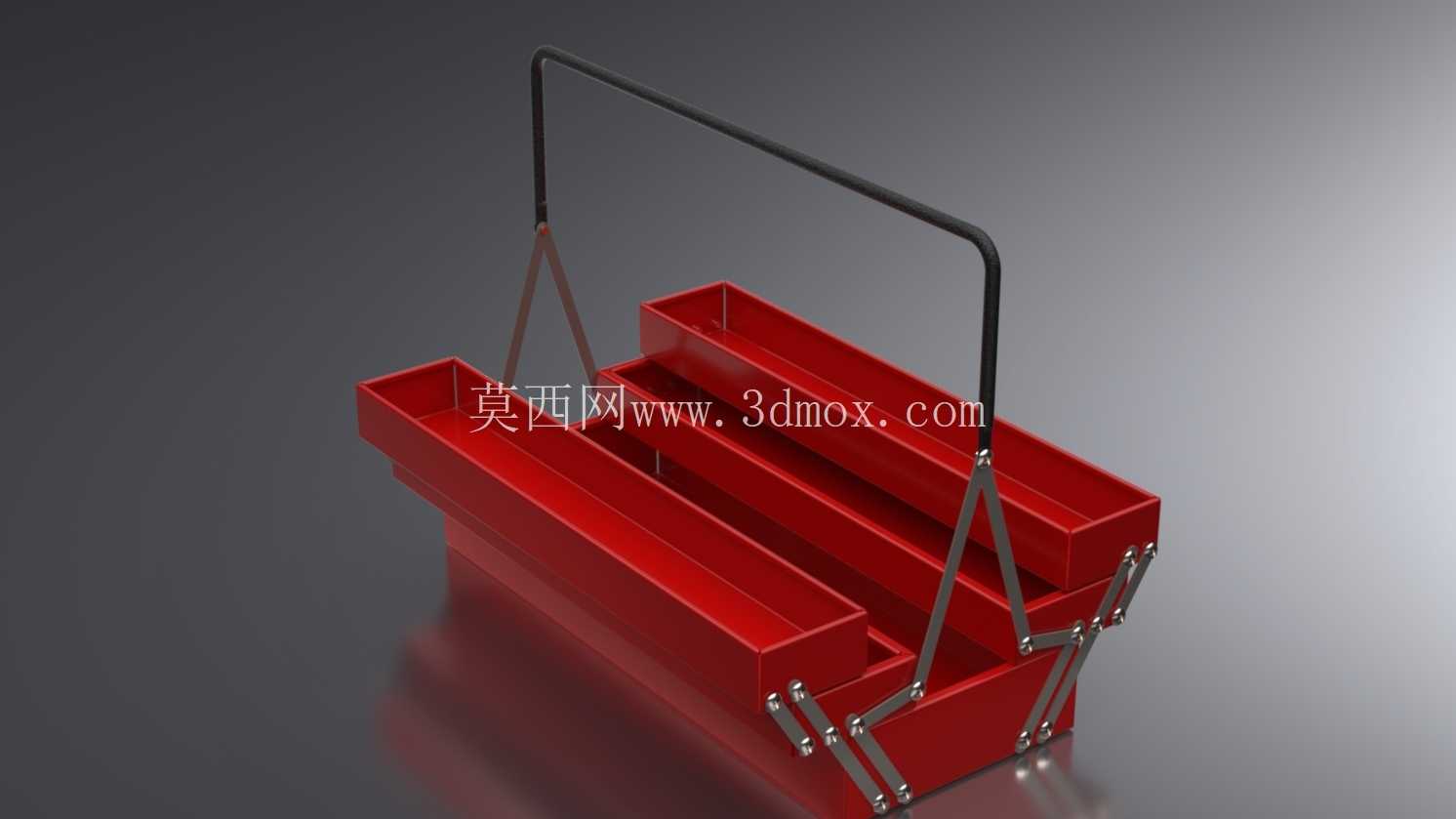

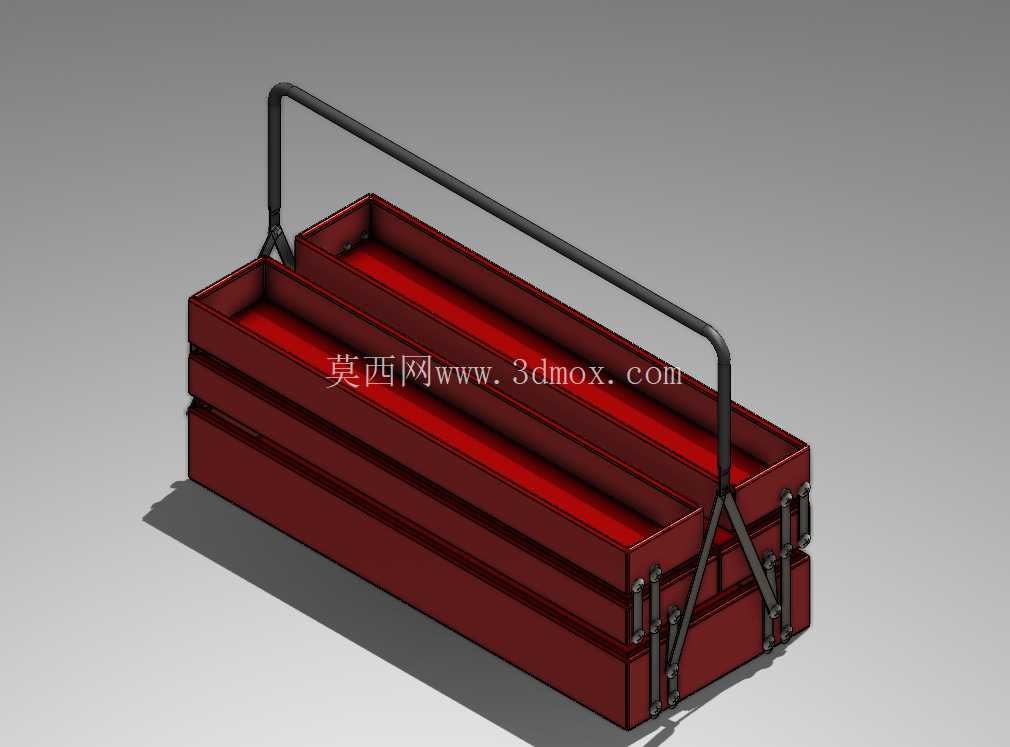

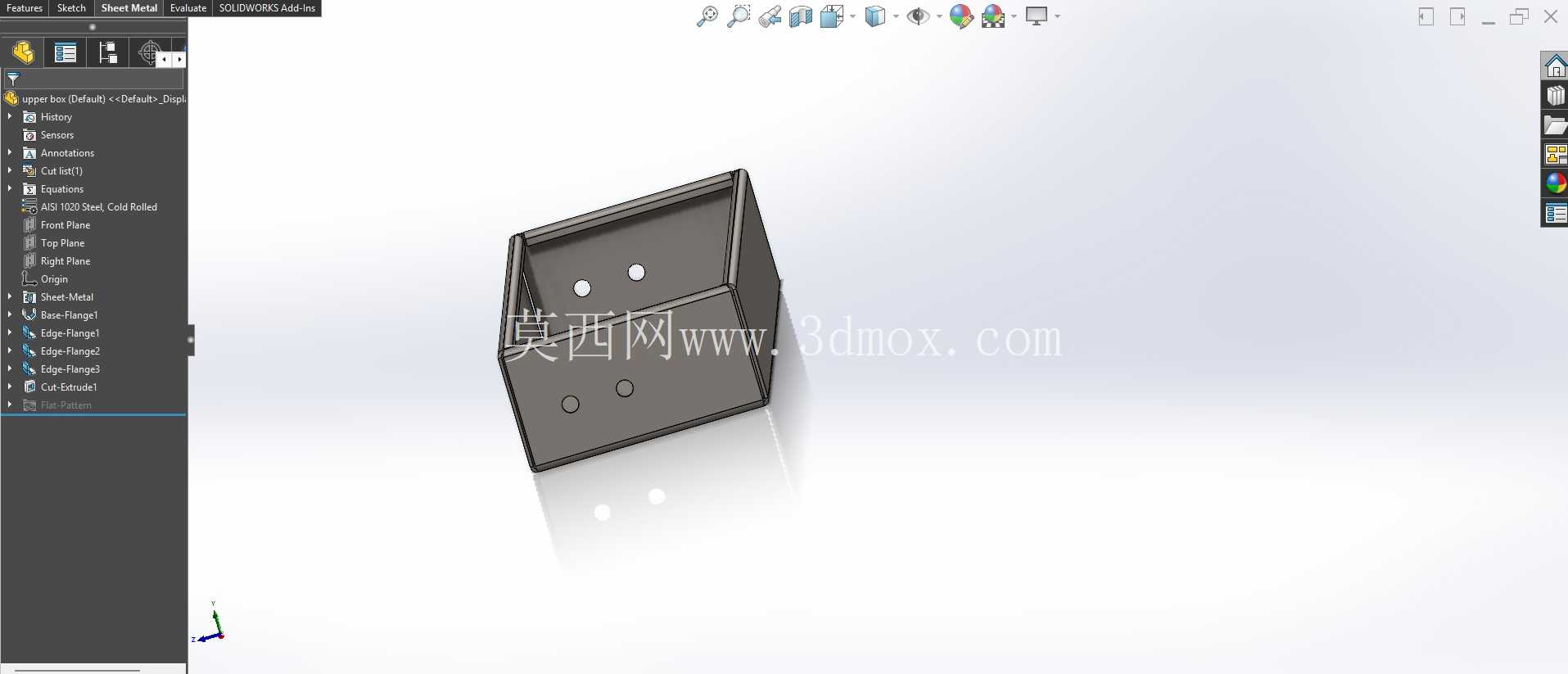

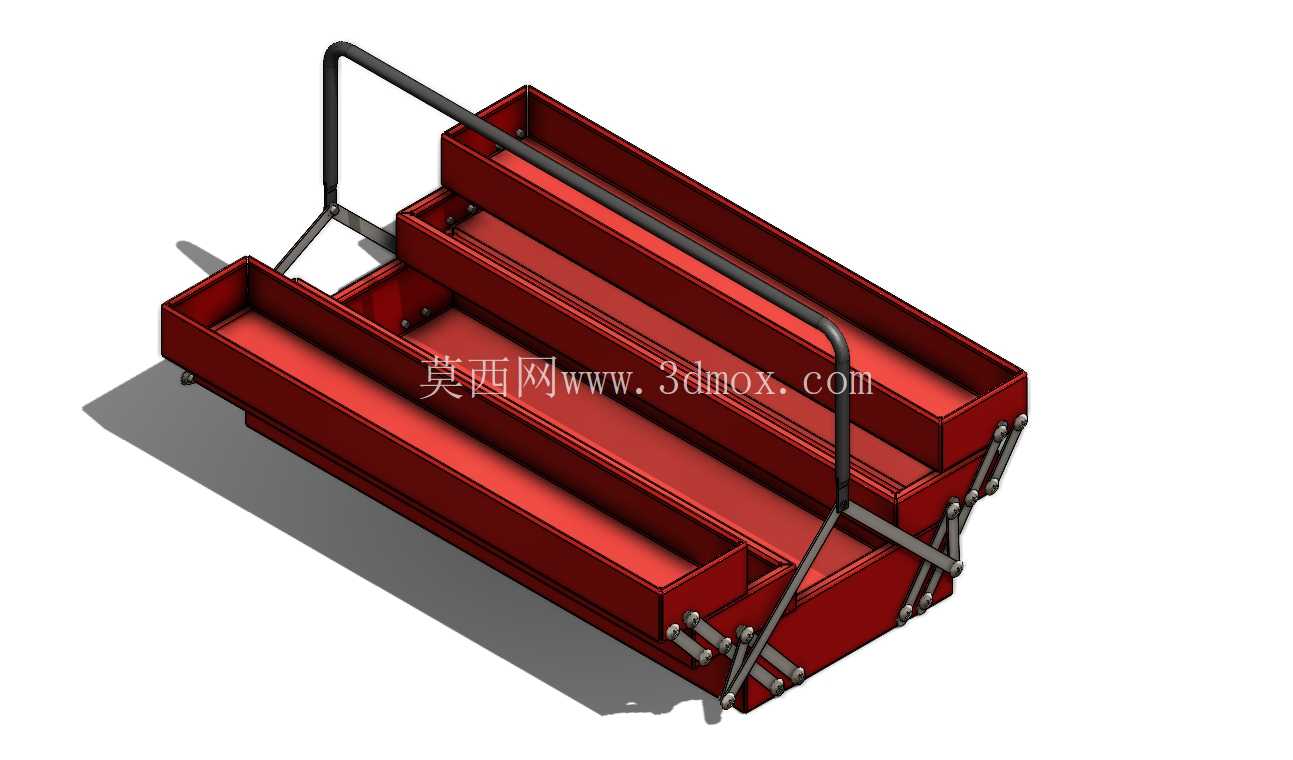

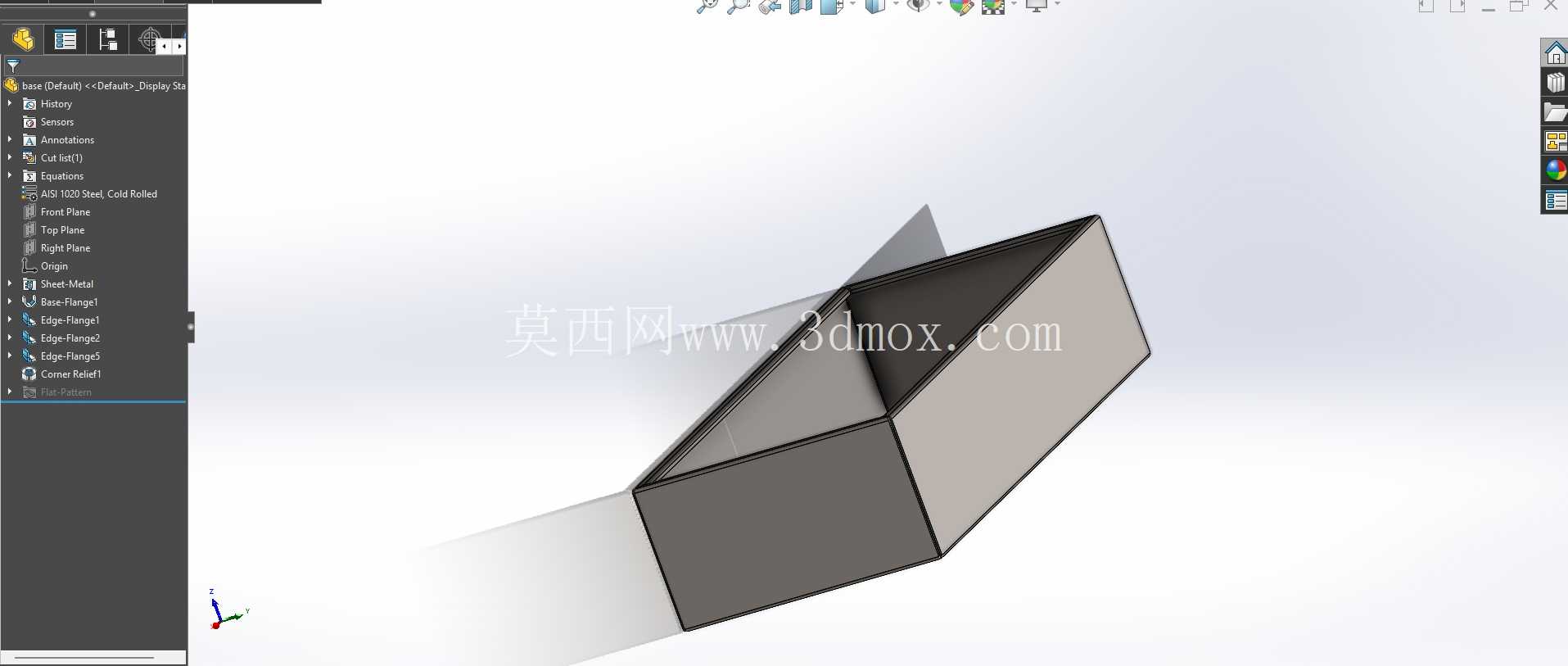

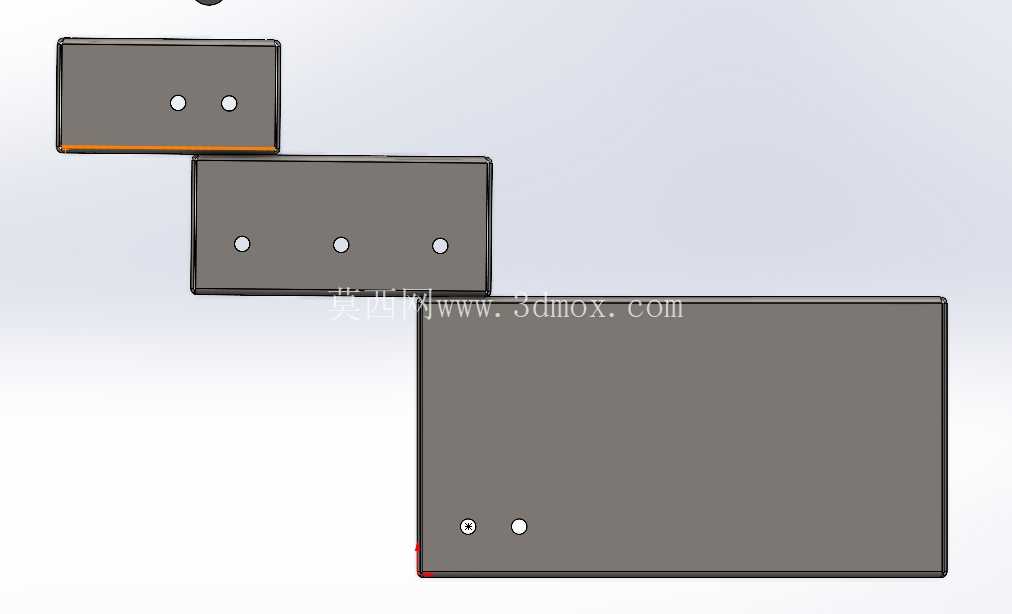

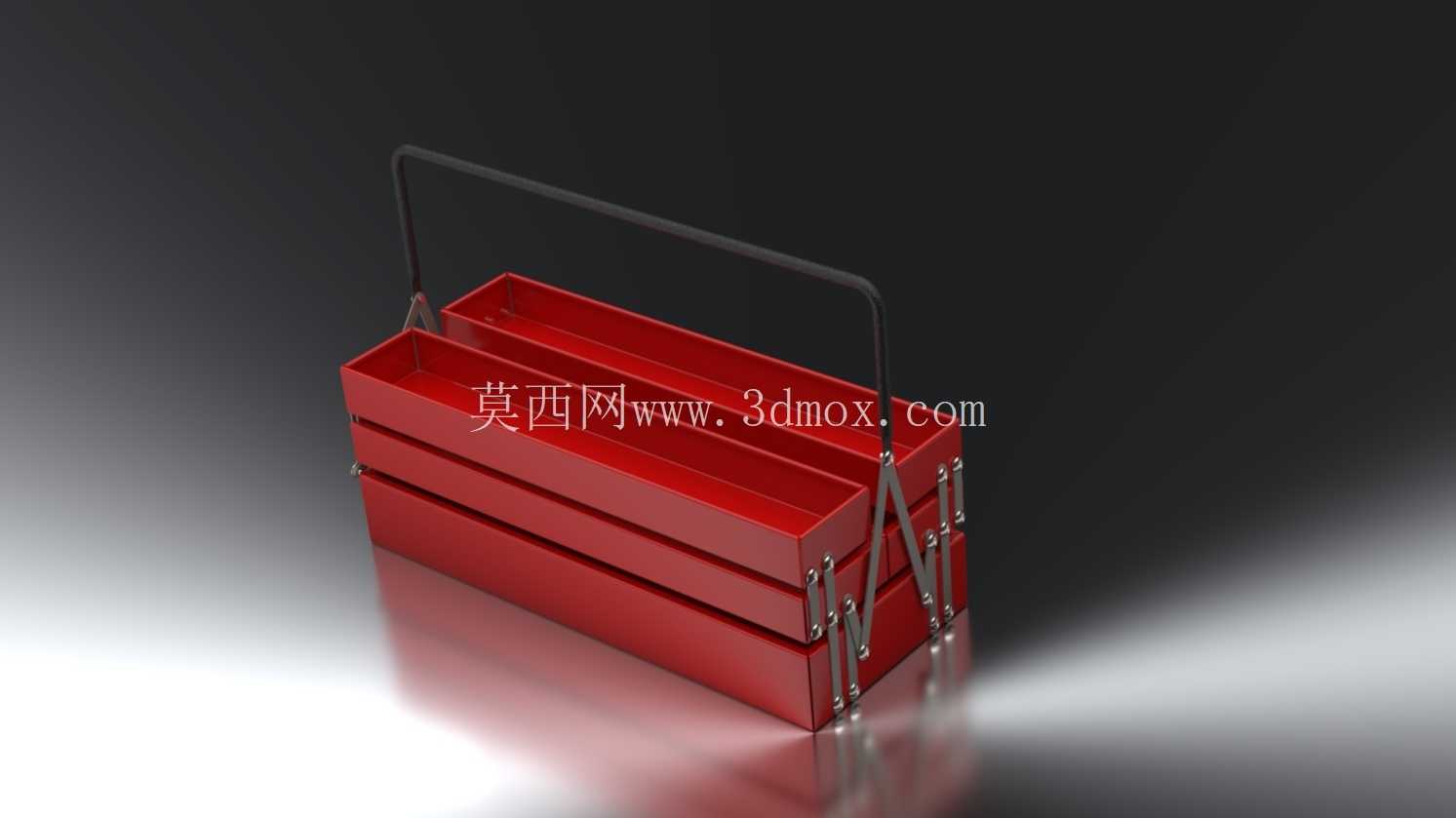

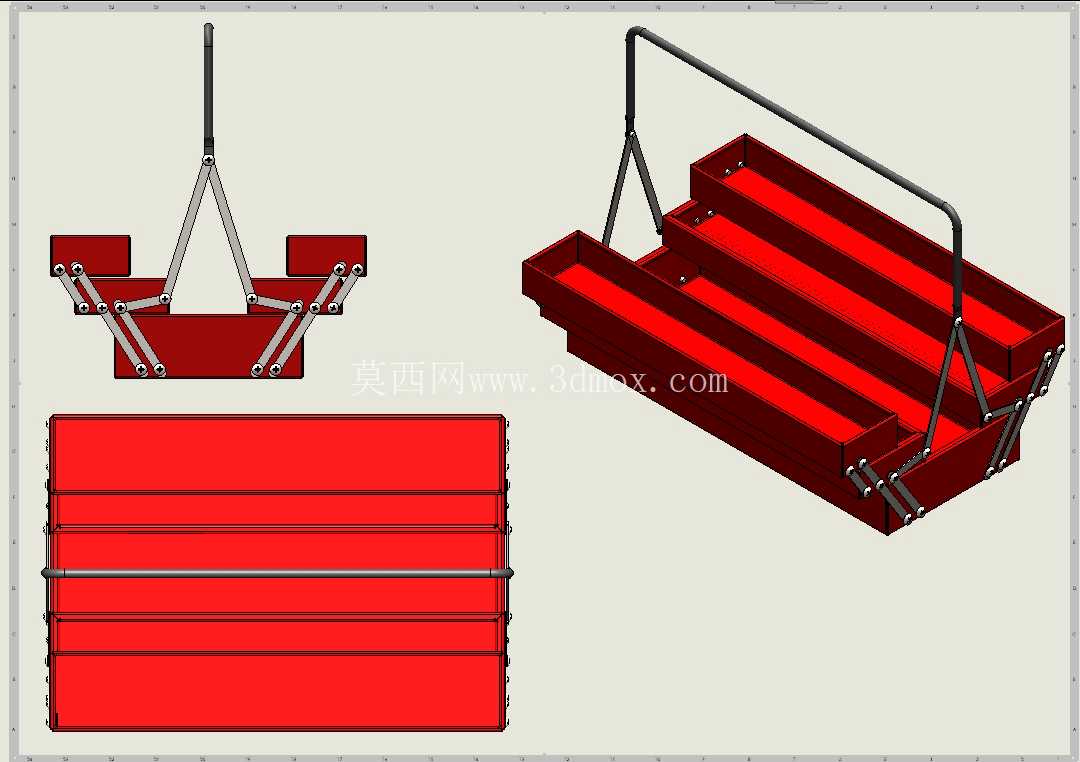

这款三层联动折叠钣金工具箱，是面向一线机加工、设备维保、现场装配场景设计的便携收纳载具，核心解决零散五金工具、小型量具、易耗配件分类存放与快速取放的实际需求。从结构设计逻辑来看，箱体采用0.8-1.2mm厚度的冷轧钢板折弯成型，所有折边均做压死边处理，避免锐边割手的同时提升板材边缘刚性，相邻层箱通过双侧四连杆联动机构实现同步展开——提起顶部提手时三层箱体自动叠合锁止，放下提手向外拉开上层箱时，中下两层会随连杆轨迹同步向外滑出展开，无需手动逐层翻折，单手握持提手即可完成开合操作，适配高空作业、狭小设备间隙旁作业时单手操作的场景需求。

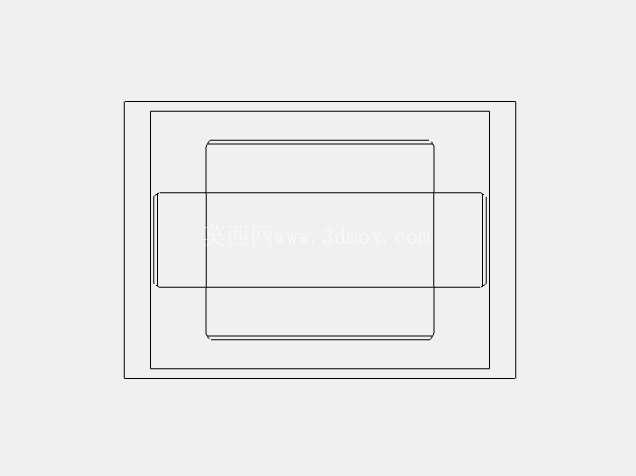

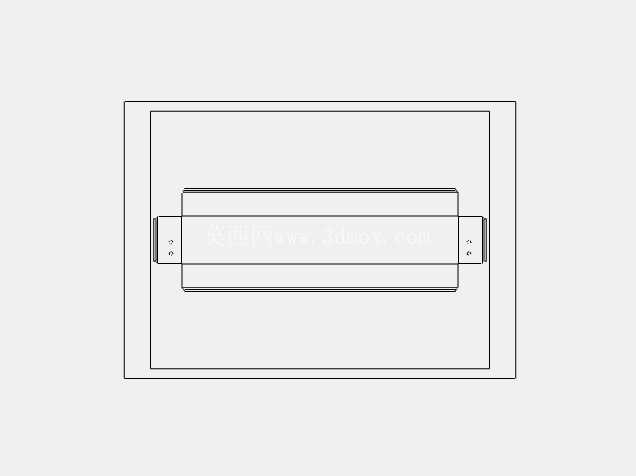

从安装与使用边界来看，闭合状态下整体外轮廓尺寸控制在长420mm、宽200mm、高180mm区间，可直接放入普通维修推车下层储物格、皮卡车型车门储物槽或是家用五金储物柜的标准层板空间，展开后三层储物槽的总有效收纳容积可达22L，每层槽体内侧深度为55mm，可容纳长度不超过400mm的活动扳手、螺丝刀、尖嘴钳等长柄工具，中层预留3个宽度25mm的分隔卡位，可单独放置塞尺、美工刀、测电笔等细小易丢配件，避免工具在箱体内晃动碰撞产生异响或是刮花量具表面。提手部分采用直径8mm的圆钢弯制成型，表面套覆防滑橡胶套，与箱体两侧的连接座采用铆接固定，单侧连接座可承受不低于15kg的垂直载荷，满载工具状态下提拎不会出现连接座变形、铆钉松脱的问题。

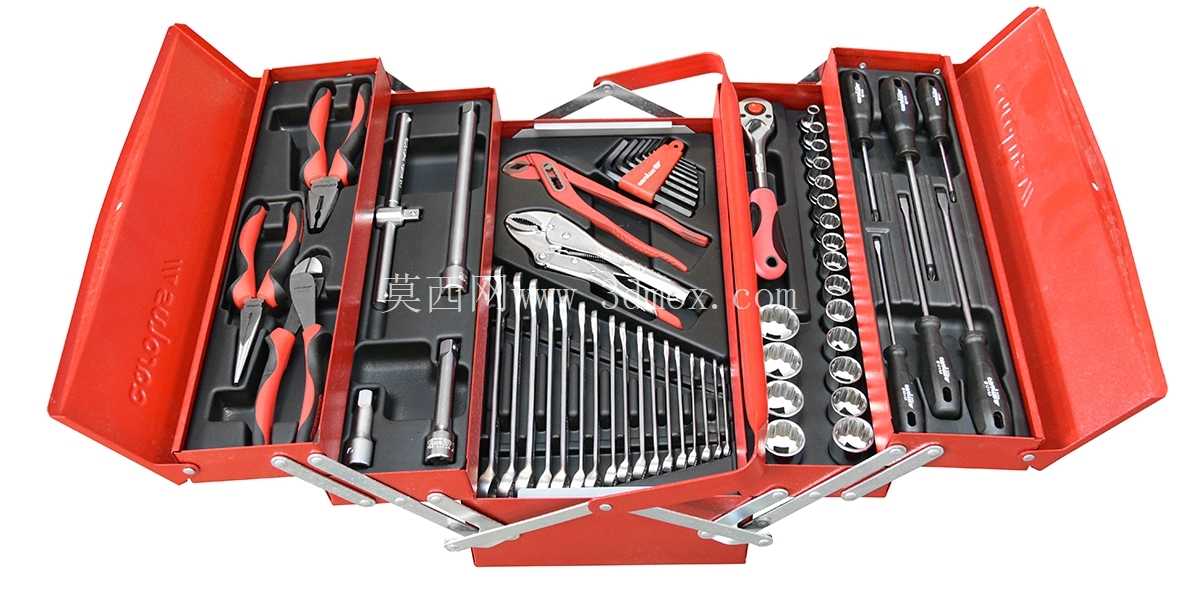

在实际应用场景中，这类联动钣金箱既可以作为设备维保班组的公用工具收纳载体，放置在车间维修工位旁存放日常巡检所需的常用工具，也可作为上门安装、售后维修人员的随身工具载具，相比传统单层铁皮箱，分层联动结构可将不同类型工具做物理分隔，取用时无需翻找整箱工具，展开后每层储物槽都完全外露，视线可覆盖所有存放的工具，有效减少工具遗漏在作业现场的概率。箱体底部四个角点焊有厚度2mm的橡胶防滑脚垫，放置在光滑的设备外壳、瓷砖地面上时不会出现滑移，同时避免箱体底部直接与地面接触产生锈蚀，延长箱体使用寿命。

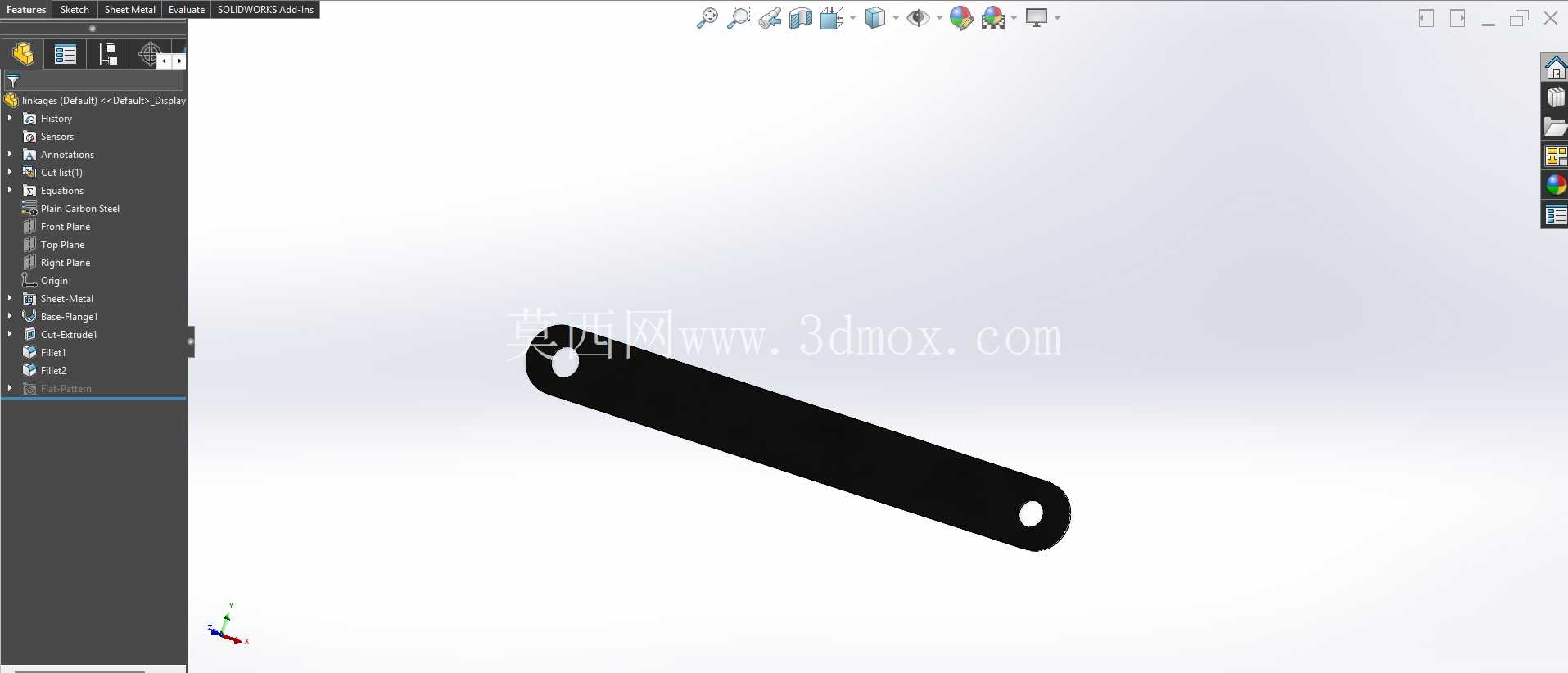

从结构设计的细节考量，联动连杆的铰接点均采用不锈钢销轴连接，销轴与连杆孔之间预留0.1mm的转动间隙，表面涂抹低温润滑脂，在-10℃到50℃的车间环境温度区间内都不会出现连杆卡滞、展开不顺的问题，每层箱体的拼接处采用点焊加密封胶处理，日常存放时可阻挡少量灰尘、切削液溅入箱内，避免内部存放的精密量具受潮锈蚀。箱体外侧无多余突出结构，叠合状态下相邻层箱的贴合面间隙控制在0.5mm以内，搬运过程中不会出现箱体自行滑开、工具掉落的情况，提手放下时可自然卡入箱体顶部的定位槽内，不会因晃动产生异响。
