户外落地式电力变压器防护钣金壳体

在配网户外变电设施的布设场景里，这类钣金壳体是承载干式或油浸式中小容量变压器的核心防护载体，常见于工业园区边角、商住区配电节点、厂区户外供电点位，替代传统砖砌配电房的土建施工环节，大幅缩短配电设施的落地周期。从实际使用需求出发，壳体首先要解决户外长期服役的防护问题，顶部做微坡折边结构，避免雨季积水渗漏，所有板材拼接处采用满焊后打磨做防腐处理，适配户外风雨、粉尘甚至轻度腐蚀的服役环境，底部预留的安装支脚高度经过核算，既避免地面积水倒灌进舱内，也能给底部线缆进出预留足够的弯曲操作空间，安装时支脚可直接与预制混凝土基础的预埋钢板焊接固定，不需要额外做复杂的调平结构。

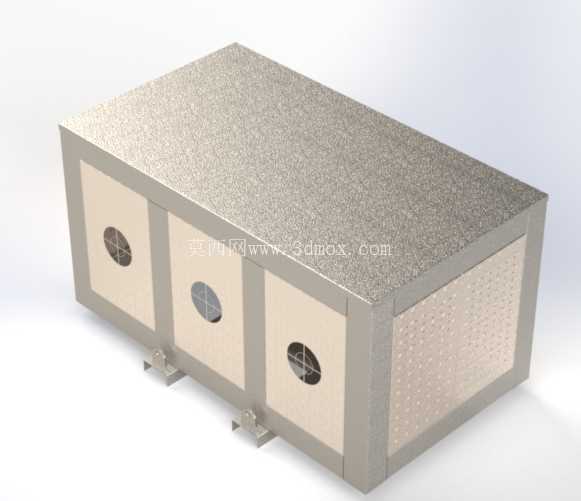

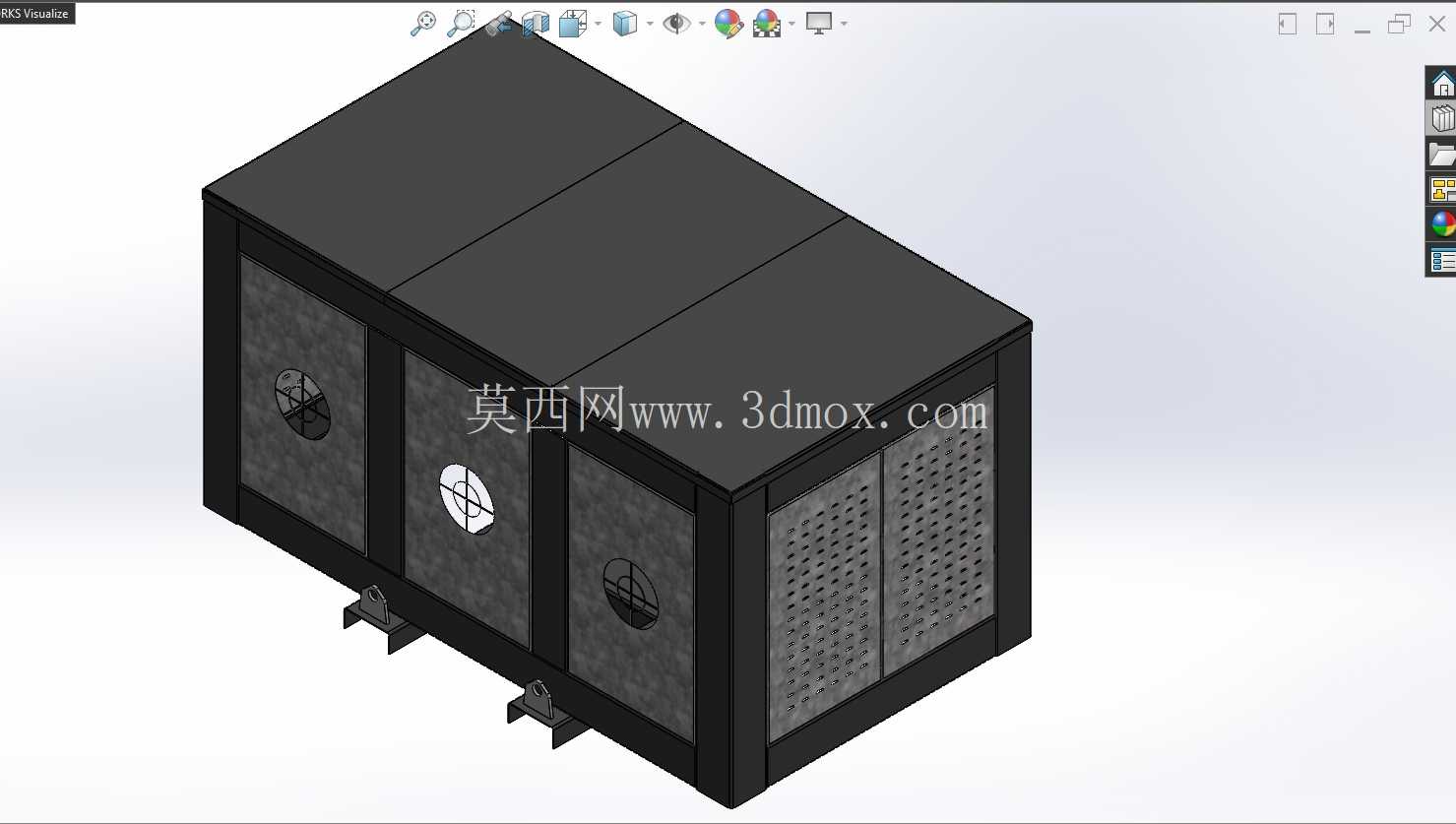

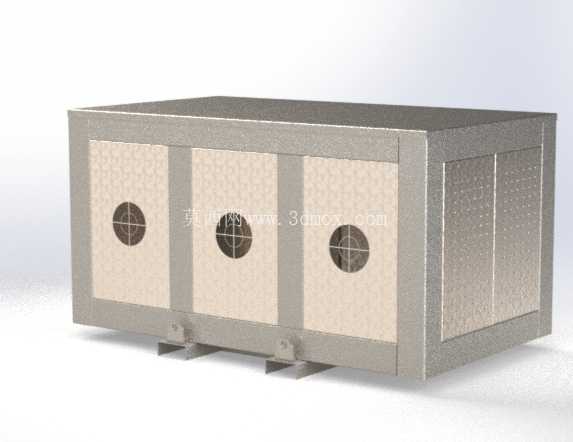

舱体的功能分区完全围绕变压器的运维与安全要求设计，正面设置三扇独立的检修门，每扇门对应内部独立的舱室分隔，门上开设圆形观察窗，日常巡检不需要开门就能观察内部设备的运行状态、仪表读数，观察窗采用耐高温的透明板材，边缘做密封压条处理，避免粉尘水汽渗入。门体采用双道锁具结构，非运维人员无法随意开启，满足电力设施的防误操作安全要求。舱体侧面设置整面的通风格栅，格栅内侧加装防虫防尘网，既保证变压器运行时产生的热量能通过自然对流及时排出，避免舱内温度过高影响设备绝缘寿命，也能阻挡户外的蚊虫、落叶、杂物进入舱内，格栅的百叶角度做了向下倾斜的折边设计，暴雨天气不会出现雨水顺着格栅飘进舱内的问题。

从钣金设计的工艺性角度考量，整个壳体全部采用标准钣金折弯工艺成型，没有复杂的曲面冲压结构，所有折弯圆角都匹配常规钣金厂的刀具参数，板材拆分时充分考虑常规板材的幅面尺寸，减少不必要的拼接焊缝，降低加工成本与变形风险。墙体、顶板、地板的拼接位置都设置了内藏式加固筋，筋板采用点焊方式与主板材连接，既提升整体壳体的结构刚性，避免吊装、运输过程中出现板材变形，也不会在壳体外表面留下焊接疤痕影响外观。线缆进出的开口位置都预设了可拆式的密封盖板，现场施工时可以根据实际线缆的数量、直径现场开孔，加装电缆密封接头，做到开口处的防风雨与密封，避免小动物从线缆缝隙钻入舱内引发短路故障。

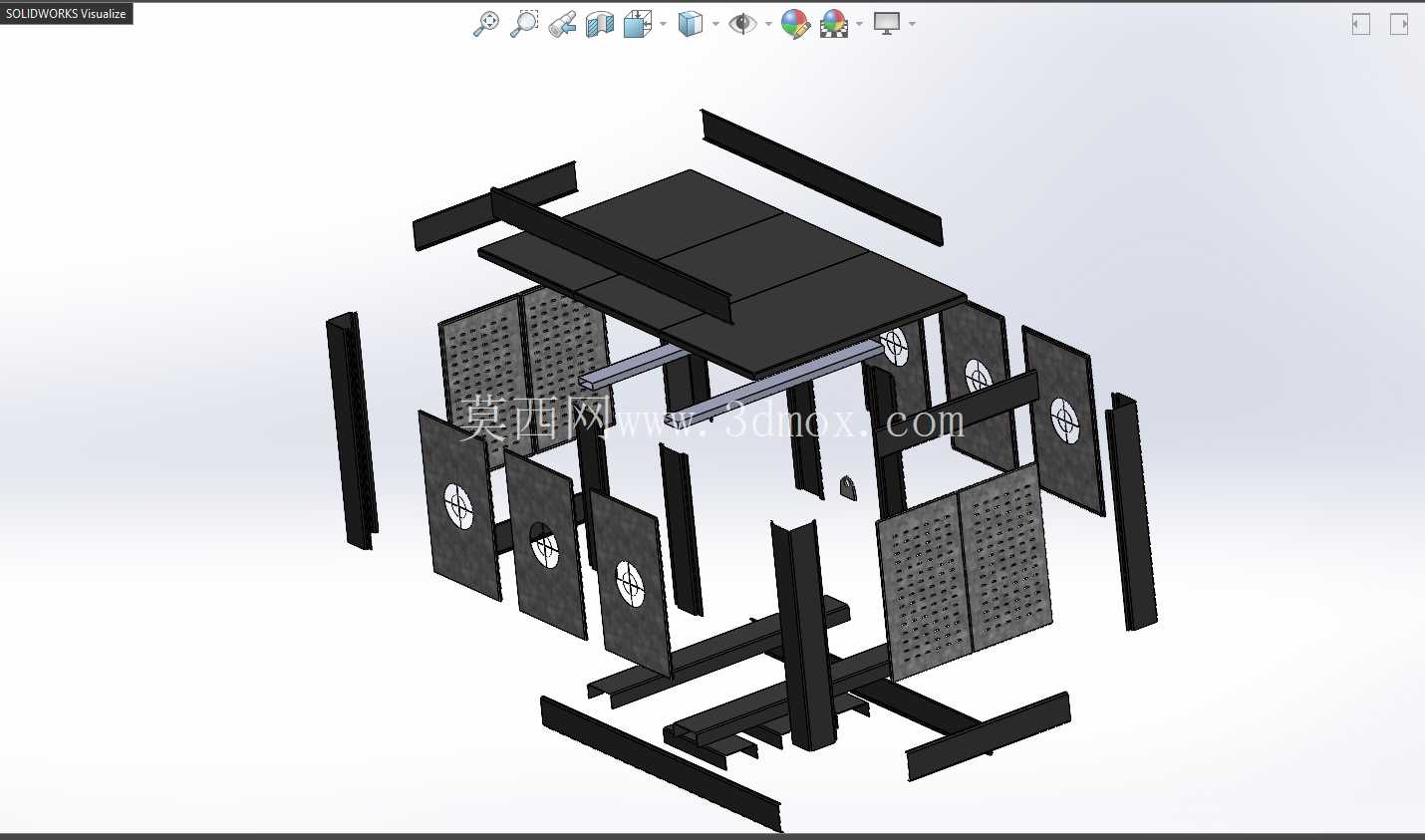

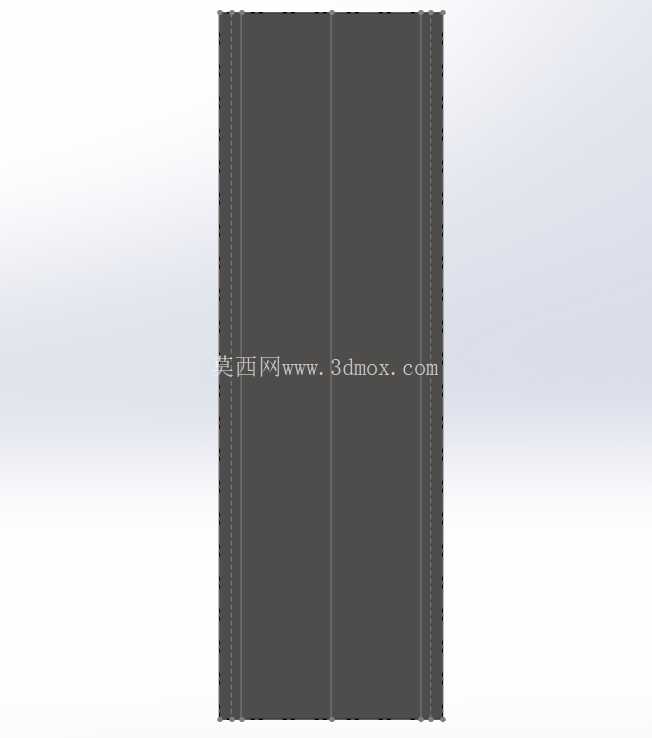

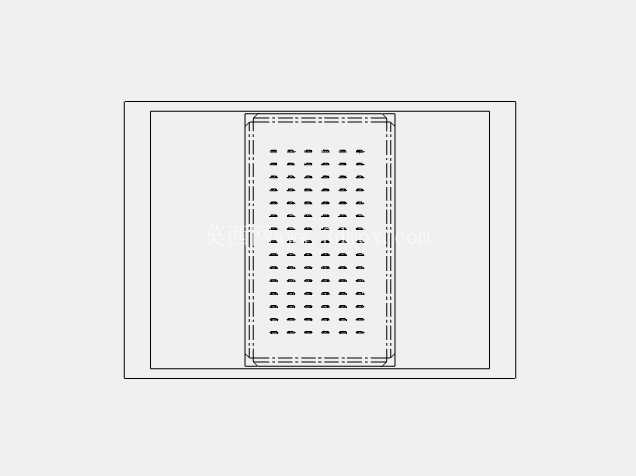

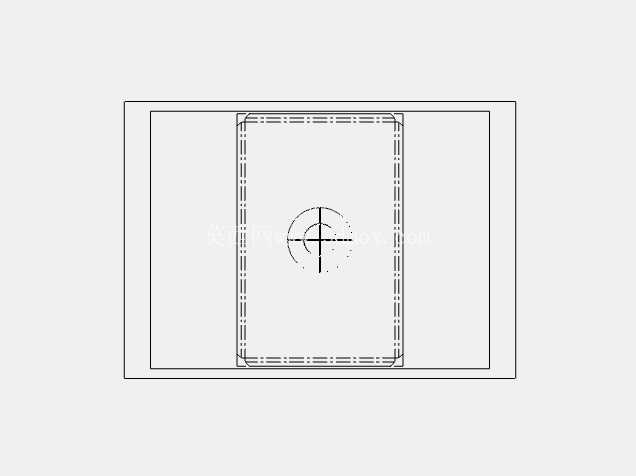

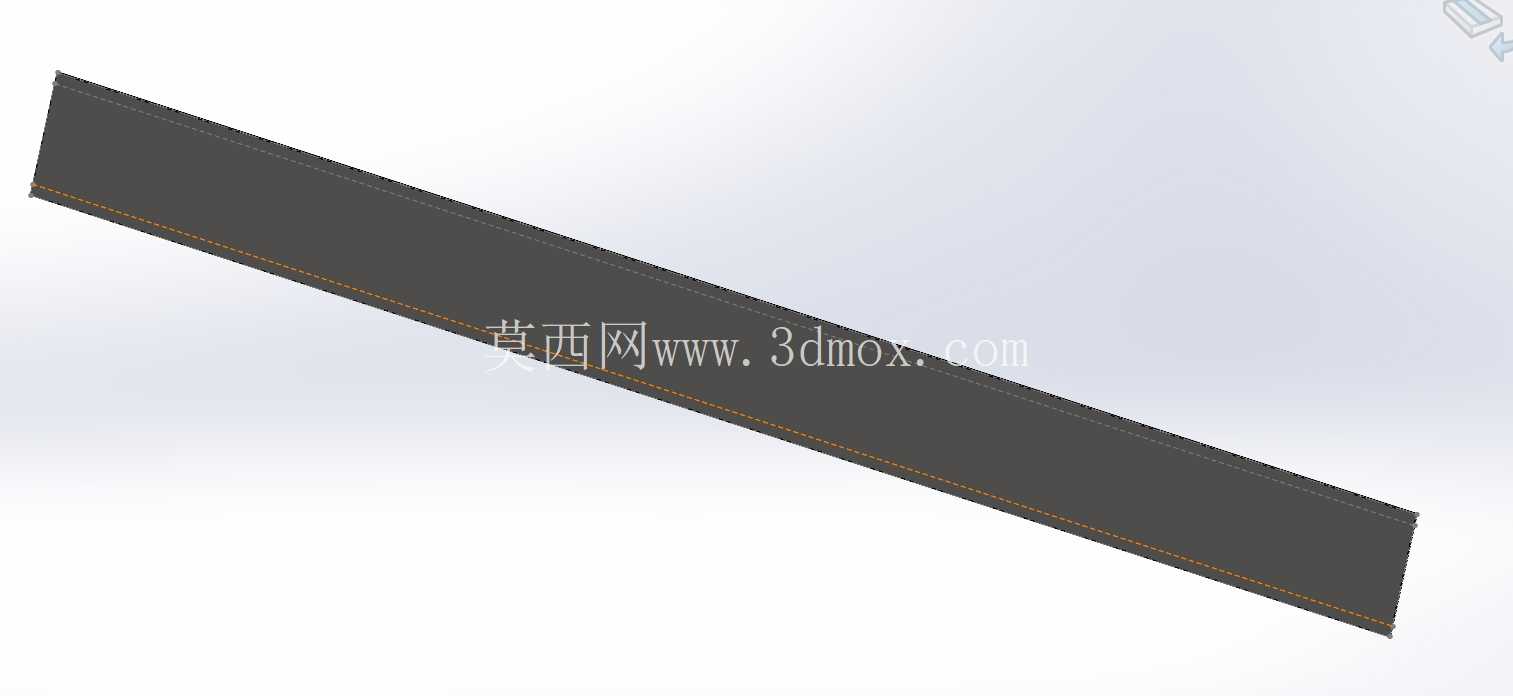

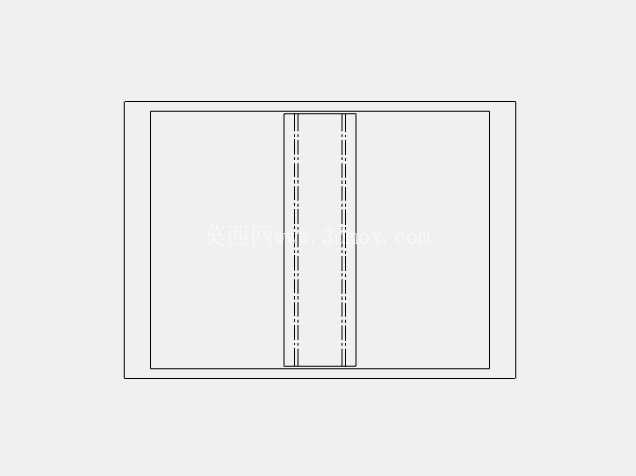

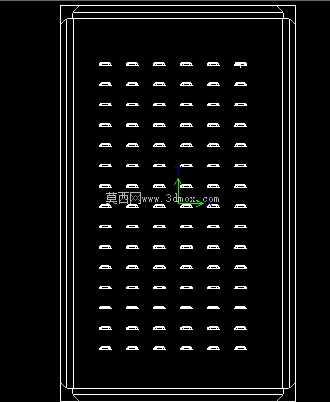

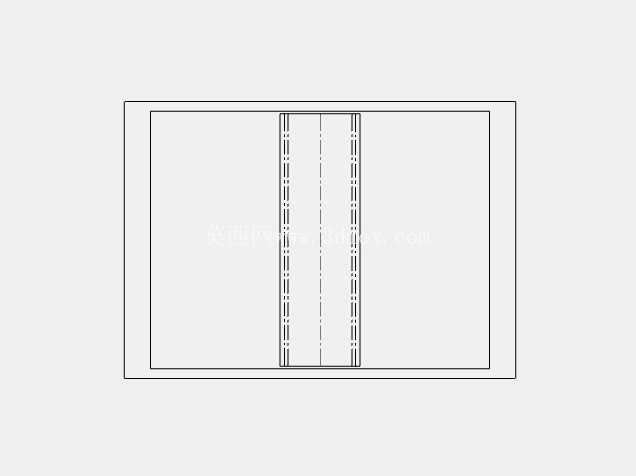

舱体内部预留了标准的安装位，除了变压器本体的固定底座，还预留了低压开关、温控装置、照明灯具的安装孔位，不需要现场二次打孔加工。爆炸视图的拆分逻辑完全按照实际装配顺序设置，从底部安装底座开始，依次装配侧墙板、顶板、内部隔板、检修门、通风格栅组件，每个连接位置的紧固件规格、安装孔位都做了明确的对应，生产车间可以直接按照拆分图做下料、折弯、焊接、装配，不需要二次深化设计。配套的平面加工图纸可以直接导入激光切割机做板材下料，折弯线标注清晰，折弯顺序明确，即使是经验不算特别丰富的钣金加工班组，也能按照图纸完成整个壳体的加工制作。

设计过程中充分平衡了防护性能与通风散热的矛盾，没有为了追求高防护等级而牺牲通风效率，也没有为了散热降低壳体的结构强度与防护能力，所有的结构细节都围绕电力设施长期免维护运行的要求设置，比如门体的铰链采用不锈钢材质，避免长期户外使用出现锈蚀卡涩，格栅的板材厚度比常规柜体加厚1mm，避免强风天气下出现格栅变形，底部支脚的位置做了加强筋焊接，即使吊装时受力不均也不会出现支脚变形的问题。整体外形尺寸适配主流的630kVA及以下容量变压器的安装需求，安装边界预留了足够的运维操作空间，检修门完全打开后，人员可以顺畅进入舱内完成设备检修、接线、清洁等操作，不需要额外预留过多的外部操作空间，适合用地紧张的城区、厂区配电点位布设。
