带离合双缸卧式蒸汽绞车动力装置

这套带离合器的双缸卧式蒸汽动力绞车，核心应用场景集中在无电力供应的野外重型作业场景，早年在林区原木拖运、矿山井口物料提升、码头重型货件移位、铁路施工段轨料牵引这类场景中是核心动力源，即便在当下的复古工业场景复刻、小型蒸汽动力科普装置、特种影视道具制作领域也有很高的参考价值。设备的核心用途是通过蒸汽热能转换为旋转机械能，配合卷筒缠绕钢丝绳完成大载荷的牵引、提升作业，双缸结构相比单缸蒸汽机可以消除活塞运动的死点，无需外力辅助启动，输出扭矩的波动幅度更小，运转平顺性有明显提升。

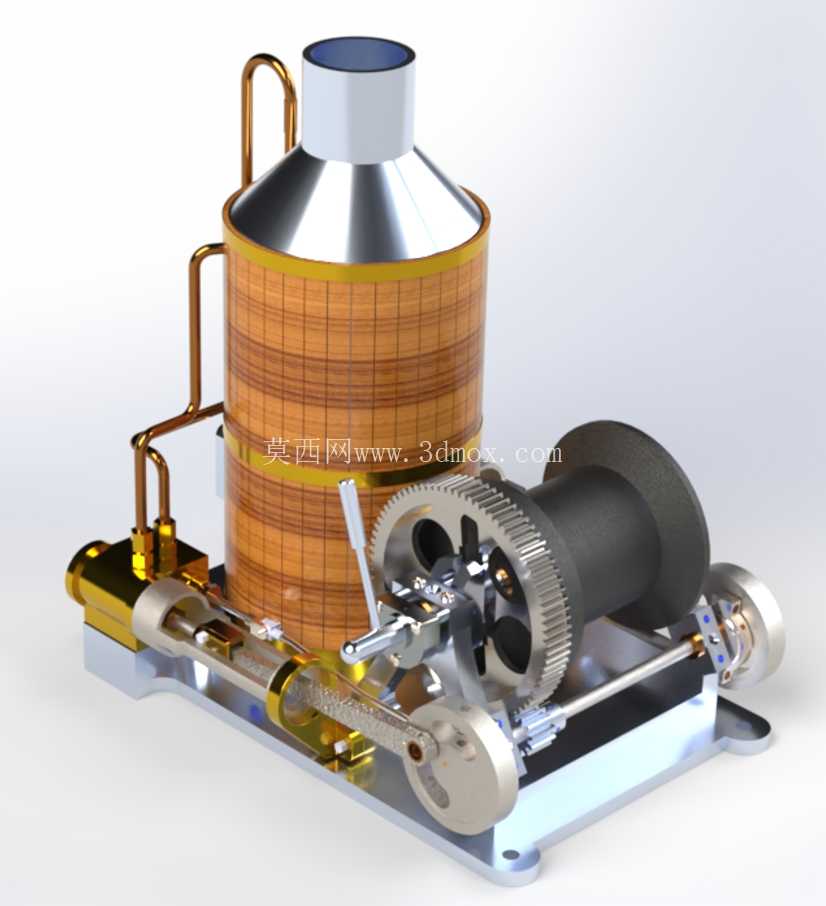

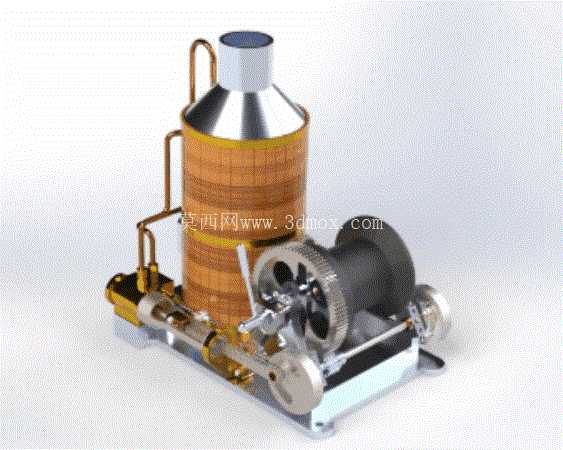

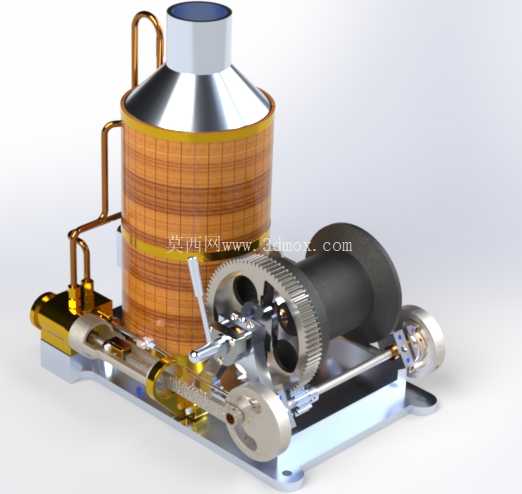

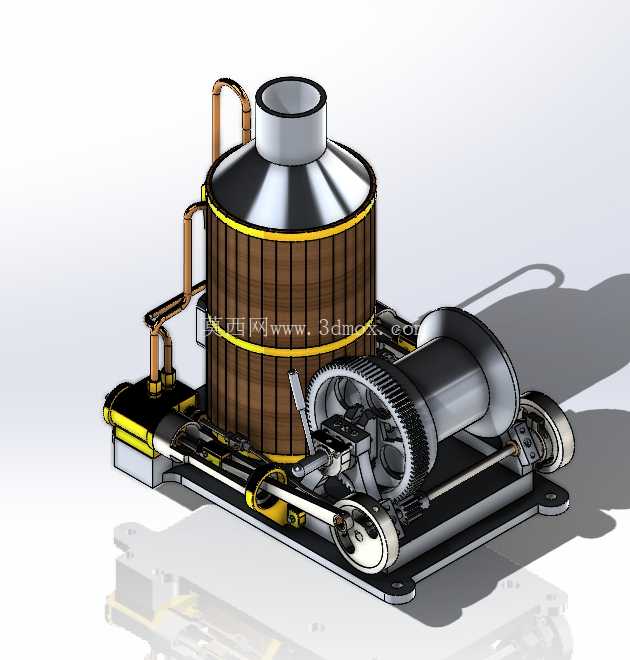

从功能特性来看，这套装置集成了蒸汽发生、动力转换、离合控制、扭矩输出四个核心模块。蒸汽发生部分采用立式锅筒结构，外层包覆木质隔热层，既可以降低锅炉表面的热散失，提升蒸汽产出效率，也能避免操作人员误触造成烫伤，锅筒顶部设置大口径蒸汽出口，侧部布置铜质蒸汽管路将高压蒸汽输送至两侧气缸，管路走向避开运动部件干涉区域，同时预留了足够的安装维护间隙。动力转换部分采用卧式双缸对置？不，是平行布置的双活塞结构，活塞通过十字头连接曲柄连杆机构，将活塞的直线往复运动转换为曲轴的旋转运动，曲轴输出端通过齿轮副放大扭矩后连接绞车卷筒，大传动比的齿轮组可以将蒸汽机的高转速低扭矩输出转换为卷筒端的低转速大扭矩，满足重载牵引的需求。离合机构设置在齿轮组与卷筒之间，通过拨叉控制滑动齿套的啮合与分离，实现动力输出的通断，操作人员可以在不停止蒸汽机运转的情况下，完成卷筒的空载快速放绳、载荷挂接后的动力接合，作业灵活性大幅提升，离合操作手柄布置在锅筒侧方靠近卷筒的位置，操作人员站在设备侧面即可完成操作，无需在多个工位间移动。

设计思路上，整套装置优先考虑了野外无维护条件下的运行可靠性，所有运动副的润滑点都采用外露式油杯设计，无需拆解设备即可完成日常注油维护；铜质管路的连接部位都采用锥面密封结构，相比平面密封更能承受锅炉工作时的振动，降低蒸汽泄漏概率；底座采用一体式铸铝？不，是型钢焊接的平板式安装底座，所有部件都通过螺栓固定在底座平面上，安装时不需要额外制作复杂的安装基础，只需要将底座固定在平整的硬质地面或者作业平台上，通过地脚螺栓锁紧即可投入使用。外形尺寸方面，整套装置的长度方向沿曲轴轴线布置，总长度控制在1.2米左右，宽度方向覆盖锅筒与卷筒的最大外沿，总宽度约0.6米，高度方向从底座底面到锅筒顶部烟囱接口的总高度约0.8米，安装边界需要在设备操作侧预留至少0.5米的操作空间，卷筒出绳方向预留3米以上的无遮挡区域，避免钢丝绳摆动剐蹭周边设备；设备重心集中在锅筒与底座中部区域，安装时不需要额外设置配重块，自身重量即可抵消大部分牵引作业时的倾覆力矩，当牵引载荷超过额定值的1.5倍时，才需要在底座尾部加装压重块固定。

从结构细节来看，活塞与气缸的配合间隙控制在0.05毫米到0.08毫米之间，既保证蒸汽密封性能，又避免热胀冷缩造成活塞卡滞；齿轮副采用渐开线直齿结构，加工精度满足中等载荷传动需求，齿侧间隙预留0.1毫米的磨损余量，长期运行产生齿面磨损后仍能正常啮合，不会出现卡齿问题；卷筒表面加工有螺旋绳槽，可以引导钢丝绳整齐排列，避免乱绳造成的钢丝绳挤压磨损，延长钢丝绳使用寿命；锅筒的液位观察结构设置在锅筒侧部，操作人员可以直观观察内部水位高度，避免干烧造成的设备损坏。整套装置的所有管路、运动部件都没有设置额外的外防护罩，一方面是因为早期工业设备的设计优先考虑维护便捷性，另一方面这类设备的作业场景多为开阔野外，操作人员经过简单培训即可掌握安全操作规范，外露结构也方便日常巡检时快速排查管路泄漏、部件松动等故障。
