钣金结构商用直饮供水设备设计

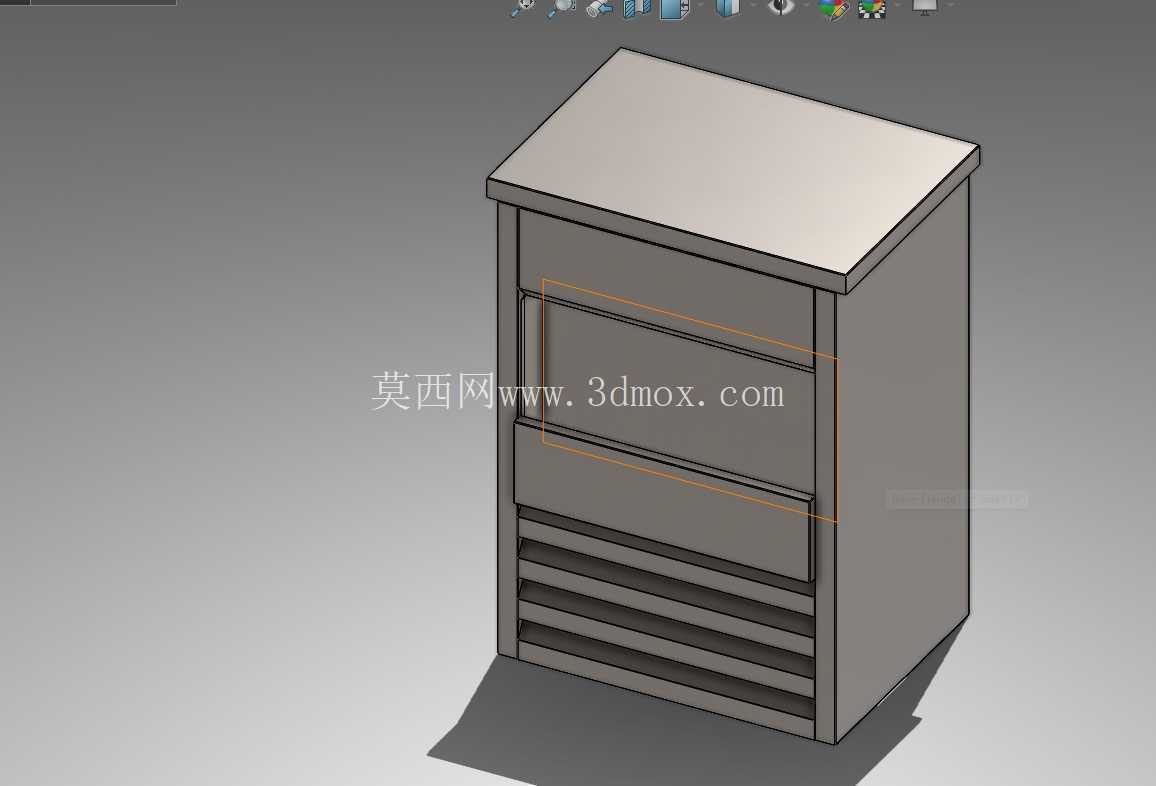

这款钣金结构的饮水设备，主要面向商用公共饮水场景设计，可覆盖办公区、小型生产车间、沿街商铺、公共服务网点等日均饮水需求在50-200人次的场所，替代传统桶装水供水模式，减少储水二次污染风险，同时降低日常换水的人工运维成本。设备整体采用全钣金折弯拼接结构，没有额外的注塑外覆盖件，所有外部壳体、内部支撑框架、功能分区隔板均通过钣金工艺加工成型，适配小批量定制化生产的需求，生产端无需开制大型注塑模具，可根据实际安装场地的尺寸限制灵活调整壳体幅面参数，适配不同的安装空间边界。

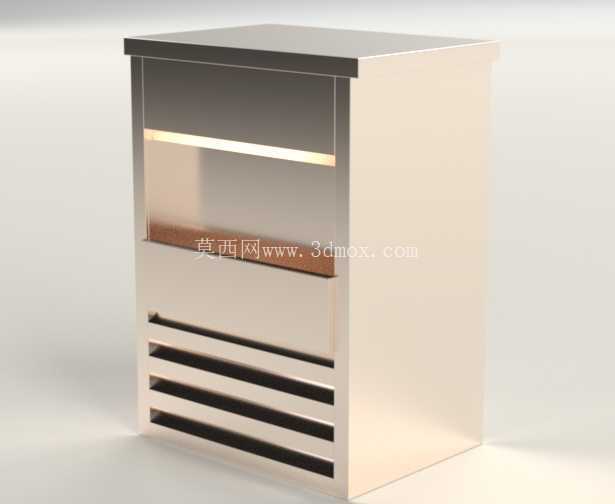

从功能分区来看，设备上部预留了独立的制冷模块安装腔，可适配压缩机制冷或者电子制冷组件，腔室周边预留了保温层粘贴位，可根据制冷需求贴附不同厚度的聚氨酯保温棉，减少冷量损耗；中部设置了独立的水箱安装位，预留了进水电磁阀、液位传感器、加热罐的安装固定孔位，可同时支持常温水、热水两种出水模式，部分配置可增加制冷出水通路，满足不同季节的饮水需求；下部的格栅式通风结构，是为制冷模块的冷凝器预留的散热通风通道，格栅的折弯角度经过反复调整，既可以保证通风散热的有效通流面积，避免冷凝器散热不良导致制冷效率下降，又可以通过折弯结构形成遮挡，避免外部的飞虫、大颗粒灰尘直接进入设备内部，减少日常清洁维护的频次。

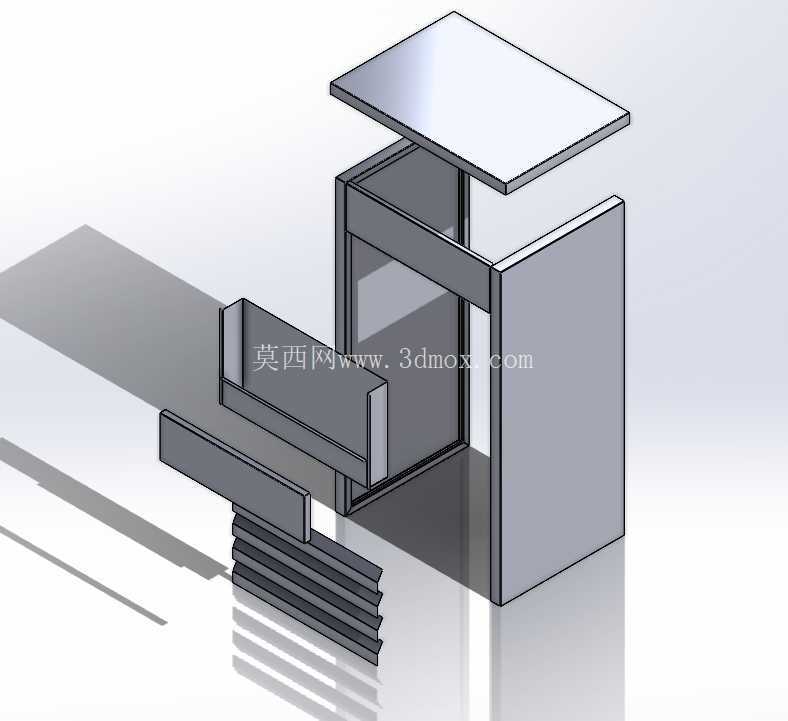

设计过程中所有的钣金拼接位，均采用法兰折边配合螺丝紧固的连接方式，没有采用焊接结构，一方面可以减少焊接带来的壳体变形问题，降低后期表面喷涂处理的打磨工作量，另一方面所有部件均可拆卸，后期内部元器件出现故障时，可快速拆解对应位置的钣金盖板进行维修更换，无需整体拆解设备外壳。所有的折边位置均做了压平死边处理，避免钣金裁切后的锐边外露，在设备组装、后期维护过程中不会划伤操作人员，符合电器设备的安全设计要求。设备的顶部采用整板折弯的顶盖结构，折边向下包覆壳体上沿，可避免日常清洁时的水渍、顶部洒落的液体顺着拼接缝隙流入设备内部，造成电路短路风险。

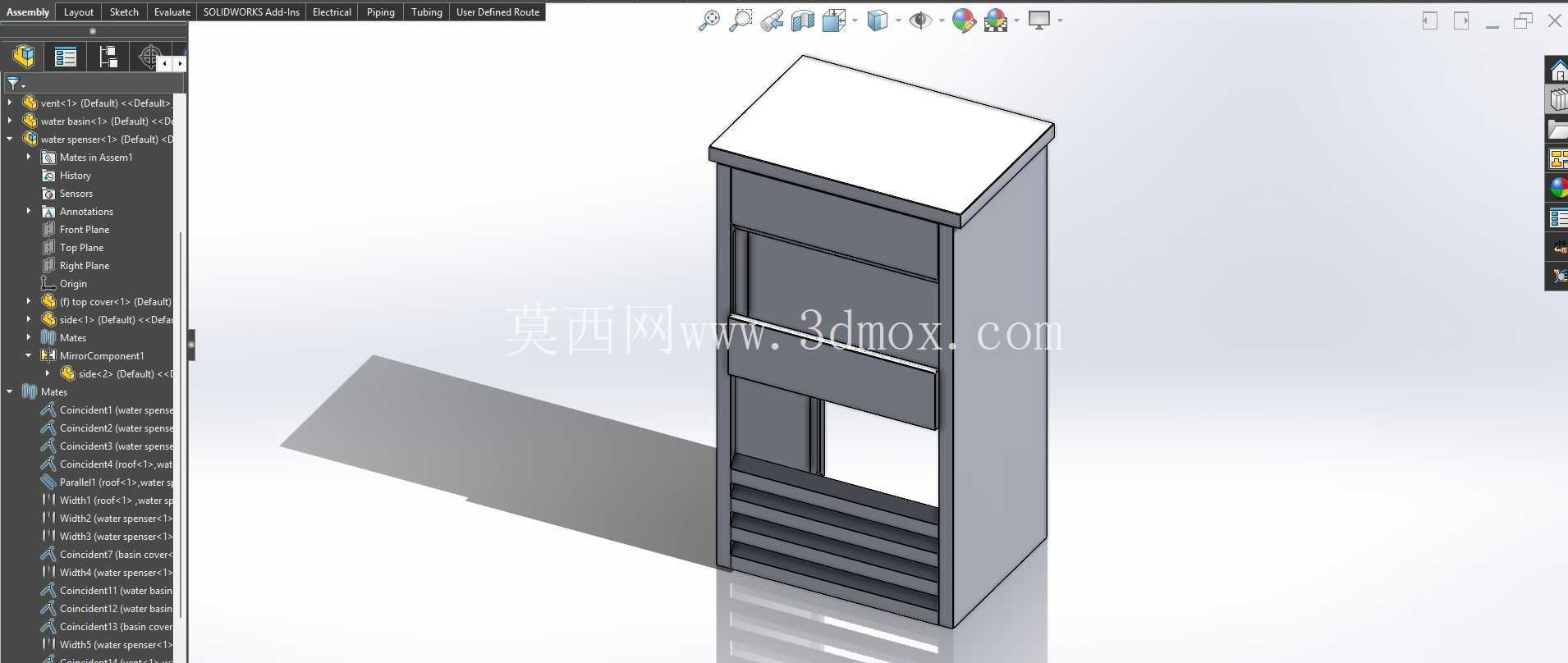

从安装边界来看，设备的进深尺寸控制在400mm以内，宽度控制在500mm以内，高度控制在850mm左右，可直接放置在常规的商用操作台面之上，不需要额外的落地安装支架，背部预留了壁挂安装孔位，对于台面空间紧张的场所，也可直接壁挂安装在墙体之上，背部的走线槽预留了穿线空位，电源线、进水管均可从背部隐藏式走线，避免明线外露带来的安全隐患。设备的前门采用内嵌式折弯结构，和主壳体的配合间隙控制在1mm以内，既保证了外观的整体性，又可以在门体和壳体之间加装密封胶条，减少外部灰尘、蚊虫进入设备内部的可能。

内部的支撑框架采用1.2mm厚度的镀锌钢板折弯成型，相比普通冷轧板有更好的防锈能力，即使在长期高湿度的使用环境下，也不会出现框架锈蚀的问题，支撑框架上预留了多组可调节的安装孔位，后期如果需要更换不同规格的加热罐、制冷模块，不需要重新加工框架，只需要调整固定螺丝的安装位置即可适配，提升了整机的通用适配能力。所有的钣金件在折弯前都做了边角去毛刺处理，拼接位置的公差经过反复校核，组装后不会出现板件错位、缝隙不均的问题，表面可根据使用场景需求做喷塑、拉丝或者覆膜处理，适配不同的装修风格。
