台钻配套简约钣金支撑底座结构设计

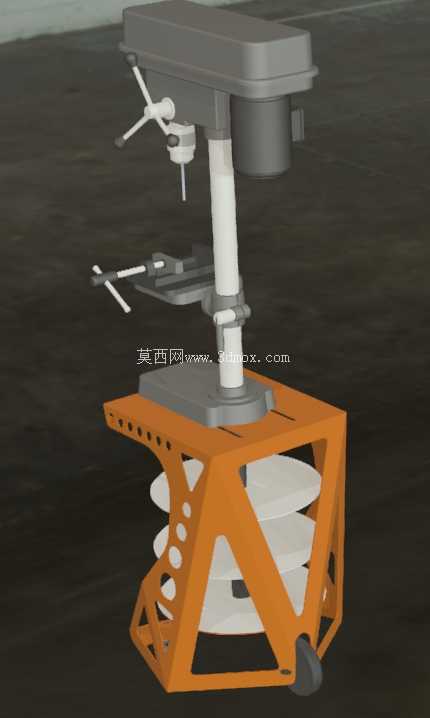

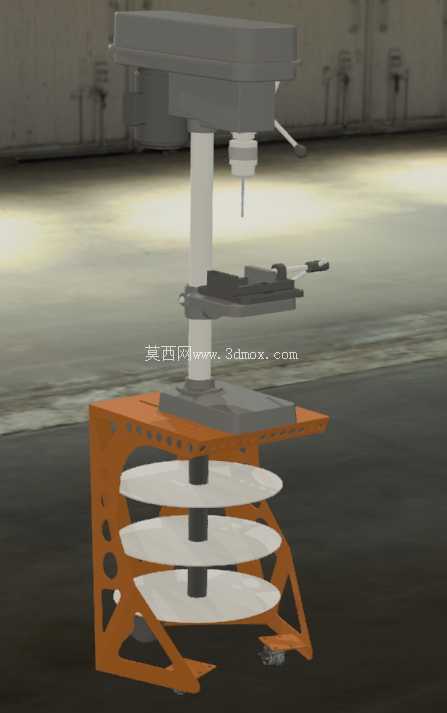

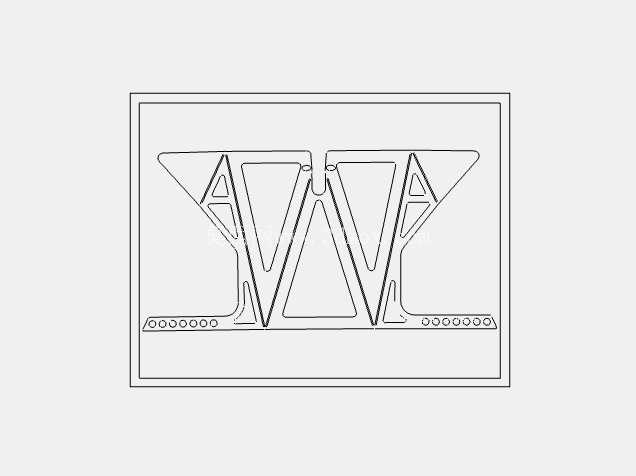

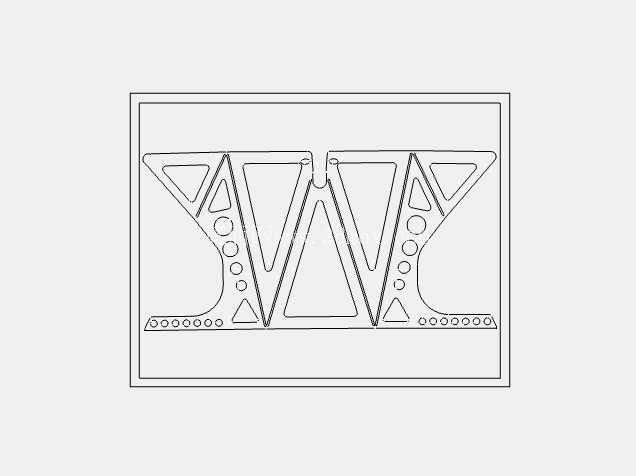

　　设计上采用10ga也就是3.5mm厚度的钢板作为基材，这个厚度的钣金件兼顾了结构刚性与折弯加工的可行性，不需要额外的热弯设备，常规车间的钣金折弯设备即可完成成型加工。底座主体采用框架式三角支撑结构，三个方向的斜向支撑筋直接从底部安装面延伸至顶部台钻连接法兰位置，受力路径直接，钻孔作业时产生的轴向压力可以顺着斜筋直接传递到地面接触点，避免薄板结构出现应力集中导致的变形。框架侧面预留的多组圆形镂空，一方面是为了进一步减轻整体自重，另一方面也可以作为线缆穿设孔、工具临时挂点使用，日常作业时可以把钻夹头扳手、常用的中心冲等小工具挂在镂空位置，随手取用不需要额外在工位旁布置挂板。在小型机加工工位、五金维修作坊、职业院校实训车间这类场景里，台式钻床是出镜率极高的孔加工设备，常规台钻出厂自带的铸铁底座往往偏重，且底部预留的收纳空间有限，不少一线操作人员会根据工位实际需求自制适配底座，这款钣金结构的台钻底座就是针对这类轻量化改造需求设计的。从实际使用场景来看，这类底座主要适配小功率台式钻床，多用于铝件、薄钢板、塑料件的小直径钻孔、扩孔、倒角作业，相比传统铸铁底座，钣金材质的自重更轻，单人即可完成台钻与底座的组装移位，适合需要频繁调整工位布局的小型加工场地，或是实训教室这类需要定期挪动设备的场景。

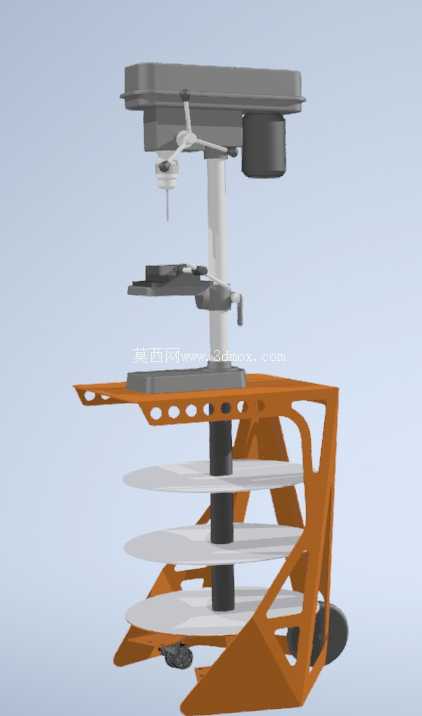

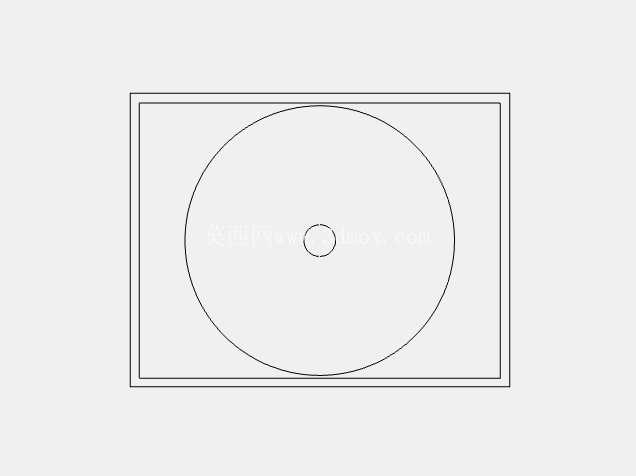

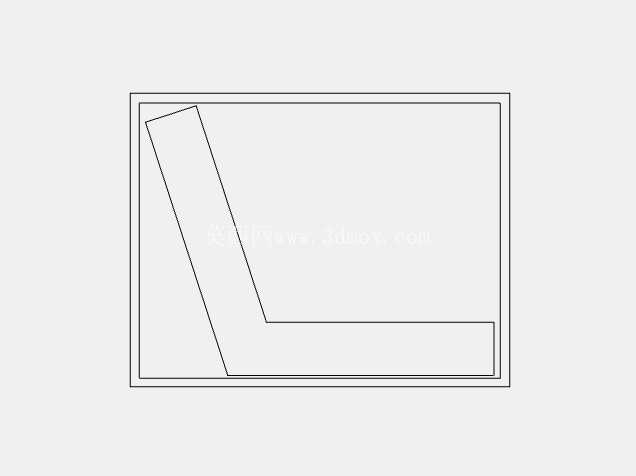

　　底座中部预留的多层置物盘结构，采用分层插接的方式与主框架连接，不需要额外焊接固定，日常清理切屑时可以直接抽出置物盘，把堆积的钻屑倒出，比传统封闭式铸铁底座的清理效率高很多，尤其适合加工铝件、塑料件这类切屑细碎容易散落的工况。设计时特意在折弯位置预留了弯曲释放切口，这是薄板钣金折弯加工里很实用的细节处理，3.5mm厚度的钢板在折弯时，如果没有释放切口，折弯位置容易出现材料挤压起皱、外侧拉伸开裂的问题，预留切口后，不需要额外的专用折弯模具，普通折弯机配合通用V型槽即可完成精准折弯，加工门槛低，小批量自制也能保证成型精度。

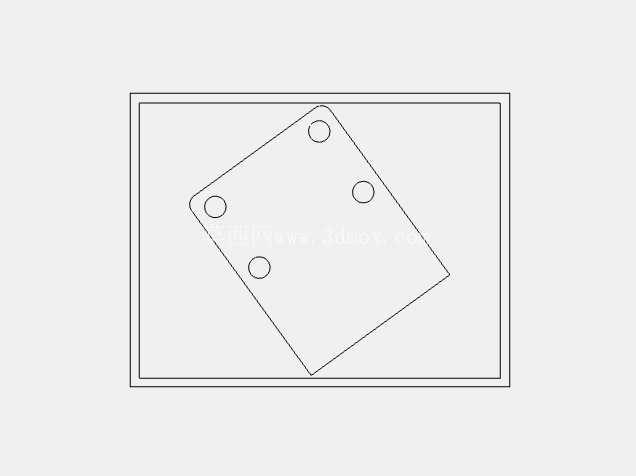

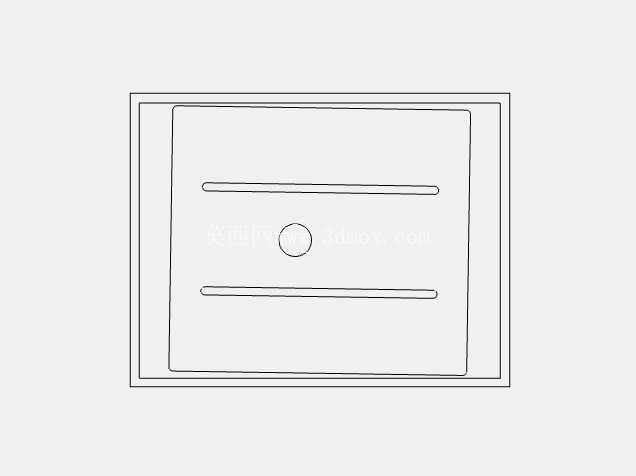

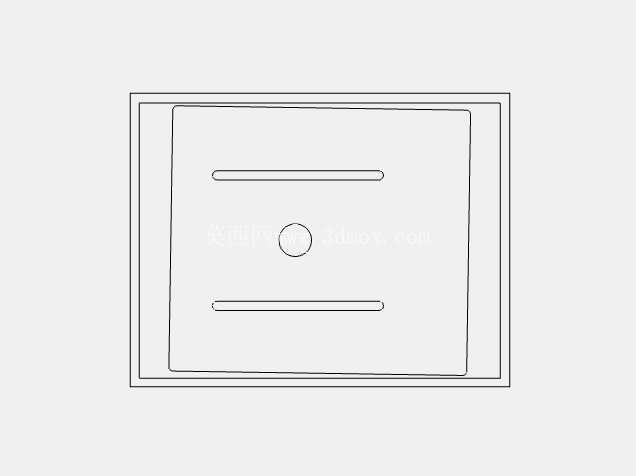

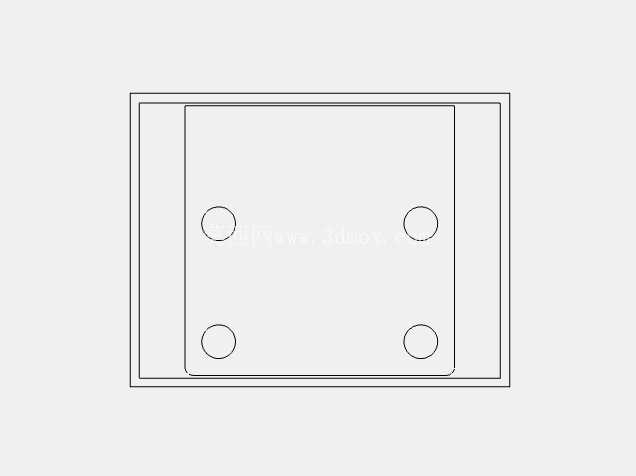

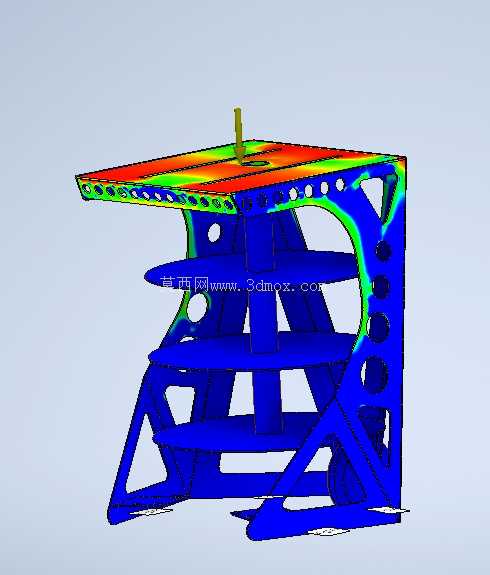

　　顶部的台钻安装面预留了与常规台钻立柱匹配的安装孔位，安装时不需要对原有台钻的立柱结构做任何改装，直接把台钻立柱插入底座的定位套，拧紧侧面的锁紧螺丝即可完成固定，安装边界完全适配市面上常见的13mm、16mm夹持规格的轻型台钻，底座底部预留了脚轮安装位，用户可以根据自身需求加装万向脚轮，实现设备的整体推移，不需要拆分台钻与底座。从结构刚性验证的角度来看，这款框架式底座的静态承重可以达到150kg以上，完全覆盖轻型台钻本身自重加上钻孔作业时的下压力载荷，作业时的振动幅度比同重量的铸铁底座更小，因为框架结构的阻尼特性可以更好吸收钻床主轴高速转动产生的振动，减少钻孔时的振纹，提升小孔加工的表面质量。

　　底座的接地接触位置预留了橡胶减震垫的安装槽，安装时可以粘贴3mm厚度的橡胶减震垫，进一步降低振动传递到地面的噪音，适合对噪音控制有要求的楼宇内加工场地。在实际装配时，所有的连接位置都采用了螺栓连接而非满焊固定，一方面是为了降低加工时的焊接变形量，不需要焊后做专门的时效处理，另一方面如果某个支撑构件出现意外碰撞变形，可以单独拆卸更换对应的钣金件，不需要整体报废底座，后期维护成本更低。置物盘的边缘做了10mm高度的翻边处理，可以防止放置在上面的钻头、丝锥等小工具滑落，翻边位置同样做了圆角处理，避免操作人员取放工具时被锐边划伤。整个底座的所有外露棱边都做了C2倒角处理，没有尖锐的毛刺边，符合车间作业的安全规范。
