久保田小型挖掘机附件连接耳结构设计

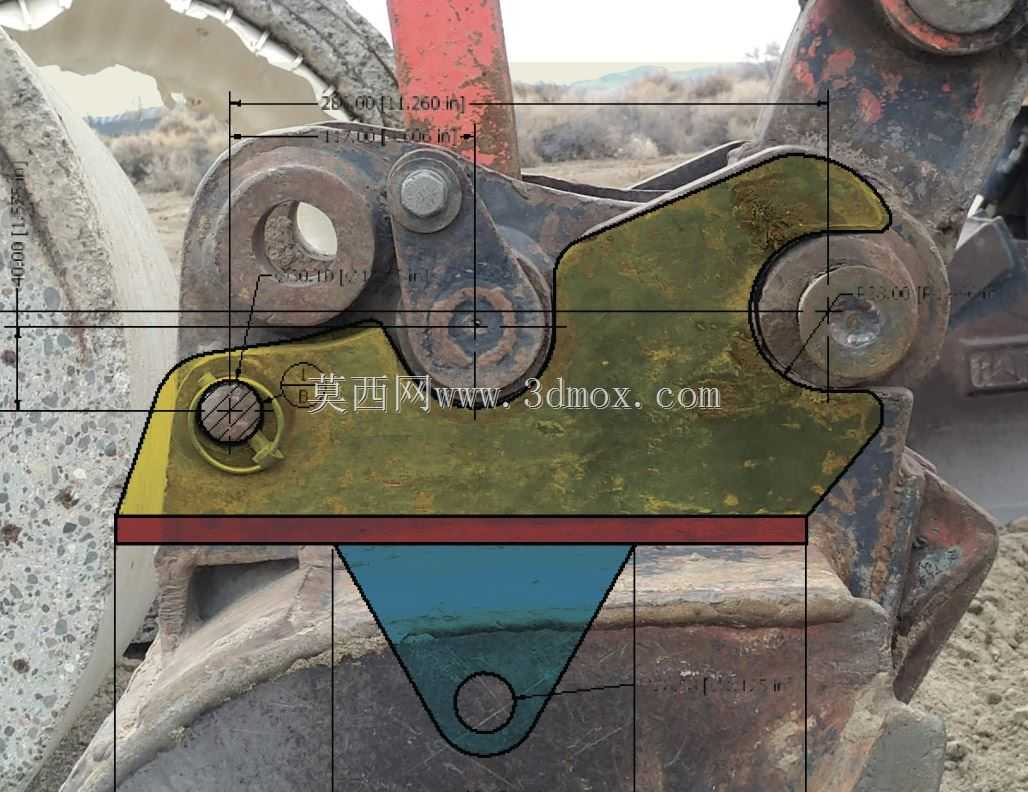

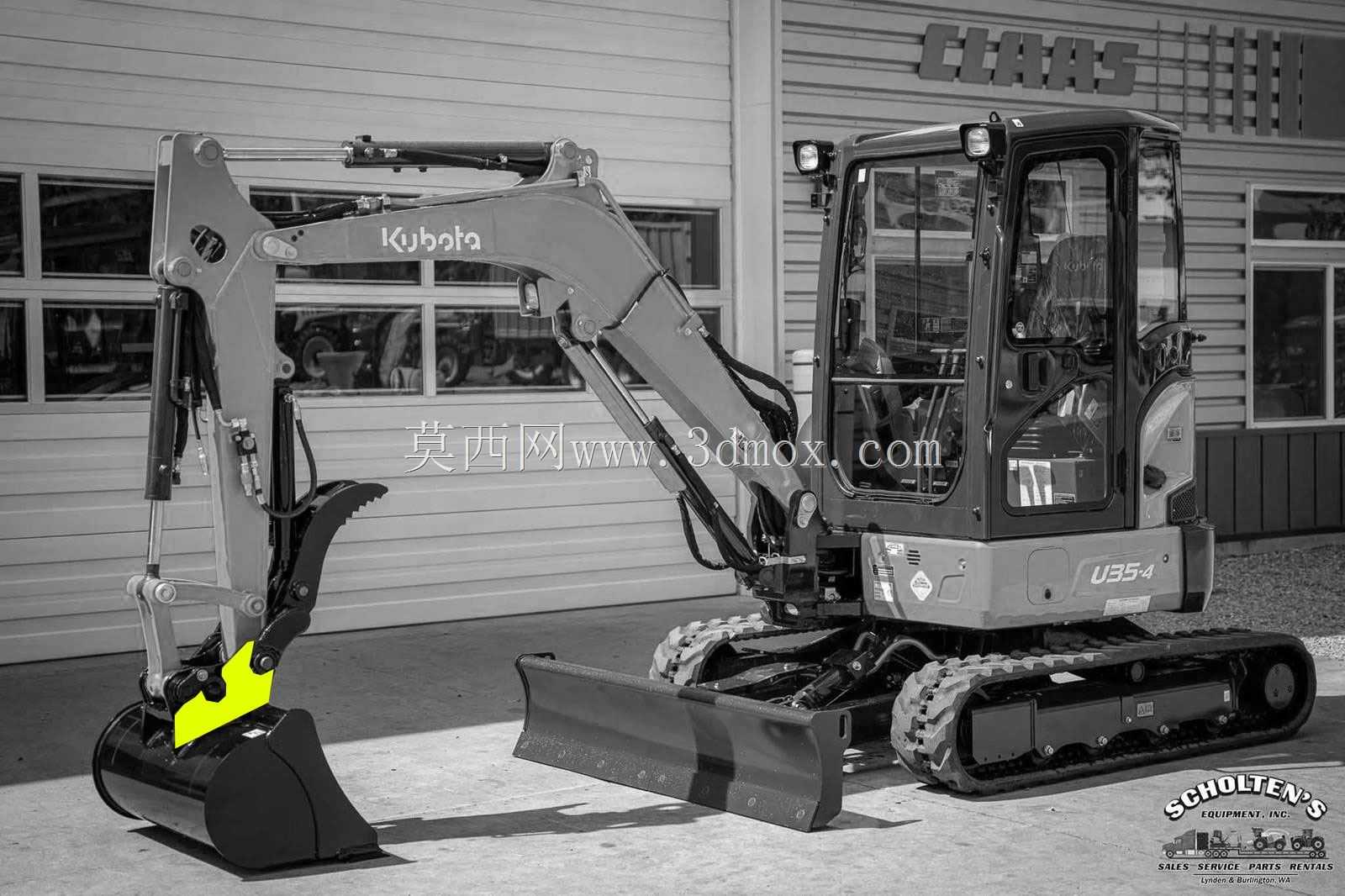

在小型土方作业、园林施工、市政管线维护等场景中，久保田U系列、KX系列微型挖掘机凭借机身灵活、回转半径小的优势，成为狭小空间作业的核心设备，而前端工作装置的附件拓展能力，直接决定了设备的作业适配范围。这套连接耳结构，正是为久保田U35、KX71、KX91、KX121、KX040等多款小型挖掘机设计的斗杆前端附件连接构件，也就是一线维修、改装场景中常说的“附件耳朵”，承担着挖斗、破碎锤、抓斗、松土器等多种前端属具与斗杆末端的连接载荷传递作用。

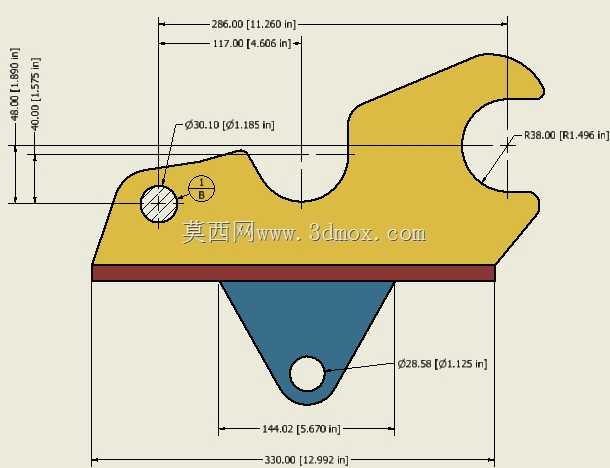

从实际作业工况来看，小型挖掘机在更换属具时，连接耳是受力最复杂的部位之一：挖掘作业时要承受斗杆油缸传递的挖掘反力，破碎作业时要承受高频冲击载荷，偏载作业时还要承受侧向弯矩，这就要求连接耳的结构设计必须兼顾强度、安装同轴度与互换性。设计过程中首先匹配了对应机型斗杆前端的安装孔位间距，严格控制两块耳板的平行度公差，避免属具安装后出现销轴卡滞、偏磨的问题；耳板与斗杆贴合的安装面做了铣平处理，保证装配后贴合面间隙控制在0.2mm以内，避免长期作业出现连接螺栓松动、耳板变形的问题。

在结构细节上，耳板的销轴孔做了衬套安装位的预留设计，孔壁表面粗糙度控制在Ra1.6，适配标准尺寸的耐磨钢衬套，减少销轴转动过程中的磨损，后期维护时仅需更换衬套即可，无需整体更换连接耳结构，大幅降低运维成本。耳板的外形轮廓做了圆弧过渡处理，避免应力集中，在销轴孔周边、耳板与安装底板的焊接位置做了加强筋布局，通过有限元受力分析验证，在1.5倍额定挖掘载荷下，结构最大应力低于材料屈服强度，满足重载作业的强度要求。

安装边界方面，这套连接耳完全匹配对应机型的原厂斗杆前端安装尺寸，无需对斗杆进行切割、焊接改装，直接通过原有螺栓孔位即可固定，销轴孔径与原厂属具销轴尺寸完全适配，用户更换不同属具时无需额外加工销轴或衬套，可直接实现属具的快换适配。针对小型挖掘机常做的破碎、抓举等重载作业场景，耳板厚度做了针对性加强，比同吨位机型的原厂连接耳厚度提升12%，同时在耳板外侧增加了挡圈安装槽，可固定销轴轴向挡圈，避免作业过程中销轴窜动脱出。

从实际应用反馈来看，这类连接耳结构除了用于原厂属具的更换维修，也常用于小型挖掘机的属具改装场景，比如给小挖加装液压剪、螺旋钻、倾斜斗等特殊属具时，这套连接耳的通用孔位设计可以兼容多数第三方属具的安装尺寸，减少改装过程中的加工量。设计时也考虑了不同批次机型的尺寸公差，安装孔位做了±0.5mm的公差适配，避免因为原厂斗杆的焊接公差导致安装不上的问题。

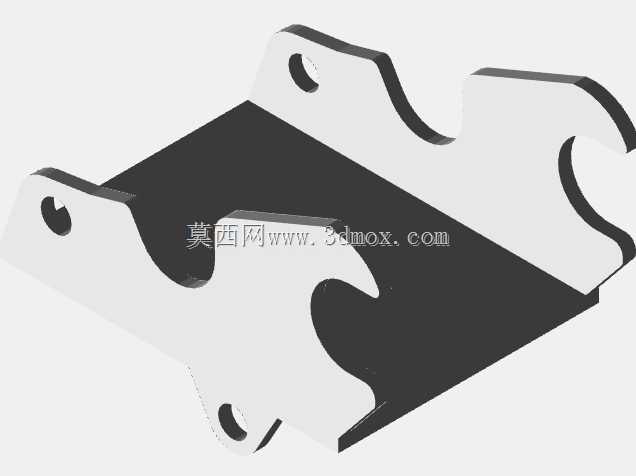

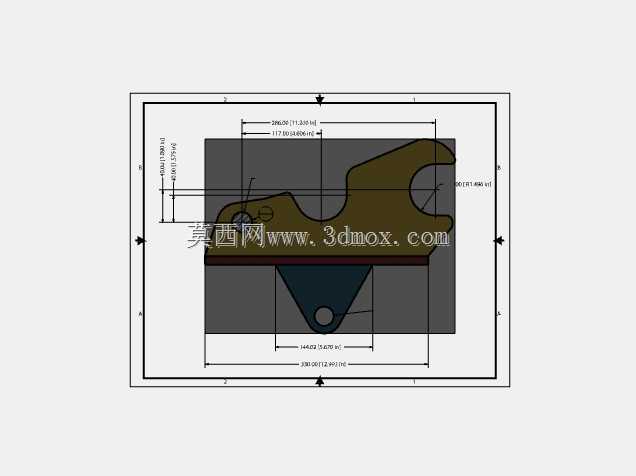

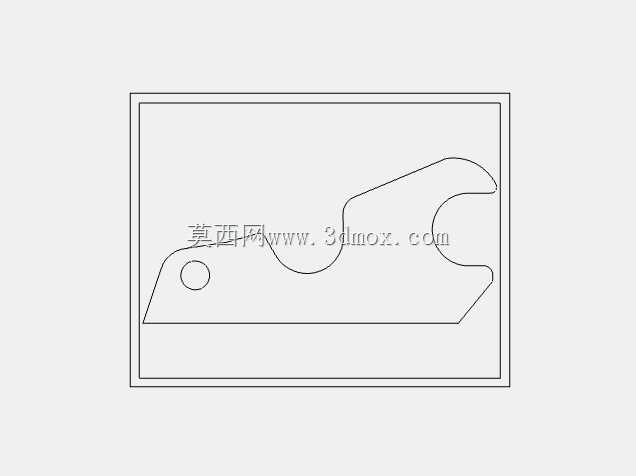

在三维建模过程中，所有装配面、孔位的尺寸都严格对照实物测绘数据进行还原，耳板的折弯角度、焊接坡口位置都做了精准建模，可直接用于结构件的数控下料、焊接工装设计，也可用于属具快换装置的匹配设计，帮助结构设计人员快速完成小型挖掘机前端属具的适配开发，减少现场测绘的工作量，避免因为尺寸测量误差导致的配件报废、安装错位问题。
