波纹板木材复合偏置枢轴小门结构设计

这款小门结构的设计初衷，是解决小型仓储隔间、设备检修侧门、户外工具房附属出入口这类场景下，门体既要兼顾轻量化、一定的抗形变能力，又要实现紧凑安装、开关操作顺畅的实际需求。不同于常规平开门依赖侧边合页的安装逻辑，这款门采用了偏置枢轴铰链的布局，铰链安装位置并非设置在门体侧边的最外缘，而是向门体内侧偏移了一段距离，这种设计首先能规避门体开关时侧边与门框外缘的剐蹭问题，尤其是在门框安装空间局促、周边有突出管线或者结构件的场景下，偏置枢轴的转动轨迹能让门体开合时的外探尺寸更小，不需要预留常规平开门那么大的侧边转动空间，在狭窄的通道旁安装也不会出现开门时磕碰过往人员或者周边设备的问题。

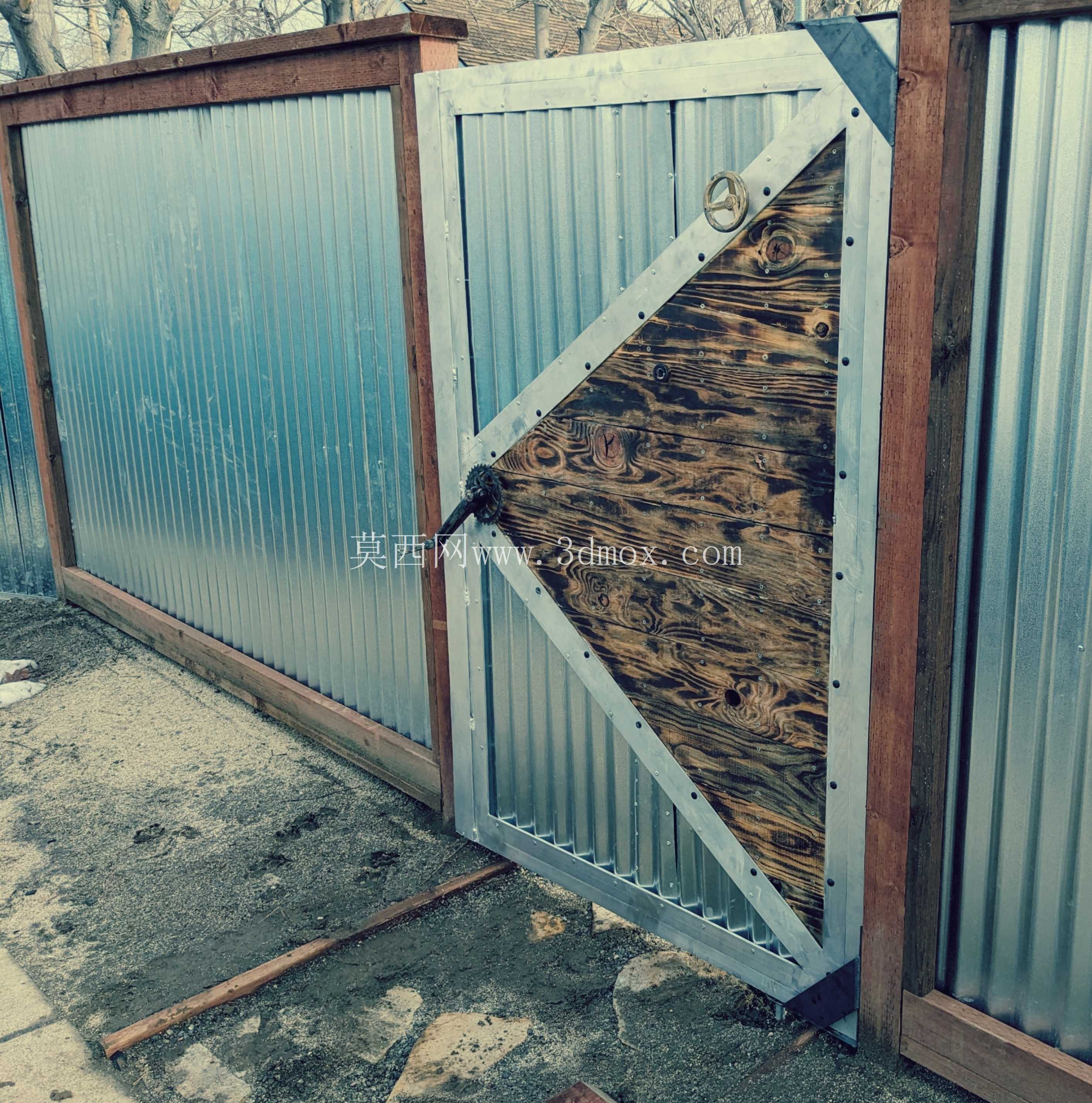

门体的主体结构采用波纹板与木材复合的形式，外侧的波纹板选用压型金属板材，利用波纹结构自身的截面惯性矩优势，在不增加板材厚度的前提下大幅提升门体平面的抗弯折能力，哪怕是日常使用中受到轻微的外力撞击，也不容易出现平面凹陷变形；内侧贴合的实木板材一方面能提升门体的整体质感，另一方面也能起到一定的隔音、密封缓冲作用，两种材料通过边框的压条结构与隐藏式紧固件连接，不会在门体外表面露出突兀的连接点位，兼顾了结构强度与外观的整洁度。

锁闭系统采用齿条小齿轮的传动结构，这种结构相比常规的弹子锁或者插销锁，能实现锁舌的同步伸缩，转动门把手时，齿轮带动齿条沿直线方向运动，同时驱动上下两个锁点伸出卡入门框对应的锁孔内，不需要像普通插销那样手动逐个拨动锁止件，操作更加便捷，而且齿条传动的锁止结构受力更加均匀，长期使用也不容易出现单个锁点卡滞、偏移的问题，锁体的所有传动部件都隐藏在门体内部的空腔里，外部只有门把手的操作位，能避免灰尘、雨水进入传动结构造成锈蚀卡顿，适配半户外的使用场景。

从安装边界来看，这款门的整体外框尺寸适配常规的小型通行洞口，安装时只需要在洞口侧边预留对应枢轴座的固定位置，枢轴座采用沉头螺丝固定在门框的预埋结构上，上下两个枢轴座的同轴度公差控制在0.2mm以内，就能保证门体转动时没有卡顿感；门体与门框之间的缝隙均匀控制在3mm，既可以预留出密封胶条的安装空间，也能避免温度变化导致材料热胀冷缩出现门体卡滞的问题。门体的重量通过上下枢轴共同承载，相比侧边合页的受力形式，枢轴的受力方向为垂直方向，能承受更大的门体重量，长期使用也不容易出现合页变形导致的门体下垂问题。

在实际的结构建模过程中，需要重点关注几个配合尺寸的公差控制：首先是偏置枢轴的转动中心位置，需要反复模拟门体开合的全行程轨迹，确认门体的边角在转动全程中与门框、周边墙体的最小间隙不小于2mm，避免出现运动干涉；其次是齿条小齿轮的啮合间隙，齿轮与齿条的中心距需要预留0.1mm的装配间隙，既保证传动顺畅，也不会因为间隙过大导致门把手出现空程晃量；另外波纹板与木衬板的连接位置，需要在波纹板的波谷位置设置连接点，避免紧固件突出波纹表面影响门体的外观平整度，连接点之间的间距控制在150mm左右，既能保证两种材料连接牢固，也不会因为连接点过密增加不必要的装配工作量。

这款门的结构没有采用复杂的定制型材，所有的零部件都可以通过常规的板材切割、机加工工艺制作完成，不需要开模定制特殊截面的构件，不管是小批量的项目定制还是单个的自制安装都有很强的适配性，在实际使用中，哪怕是后期出现零部件损坏，也可以很方便地加工替换件进行维护，不需要整体更换门体。门体的内侧木材部分还可以根据实际使用需求做防腐、防火涂层处理，适配不同场景的使用要求，外侧的波纹板也可以根据安装环境选择镀锌板、彩钢板或者不锈钢板等不同材质，满足防腐、外观配色等不同的需求。
