道奇Ram1500皮卡12英尺底盘结构模型

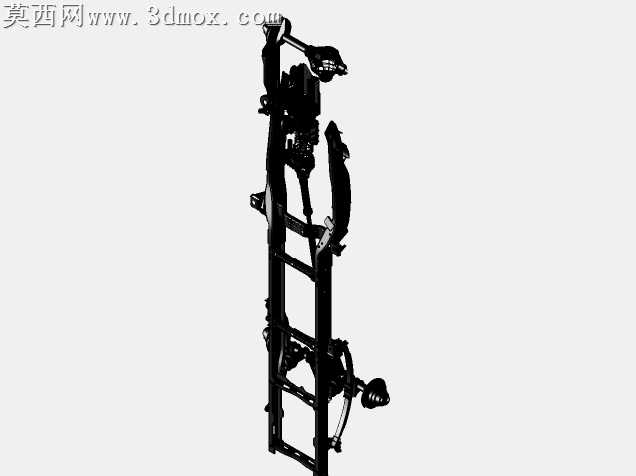

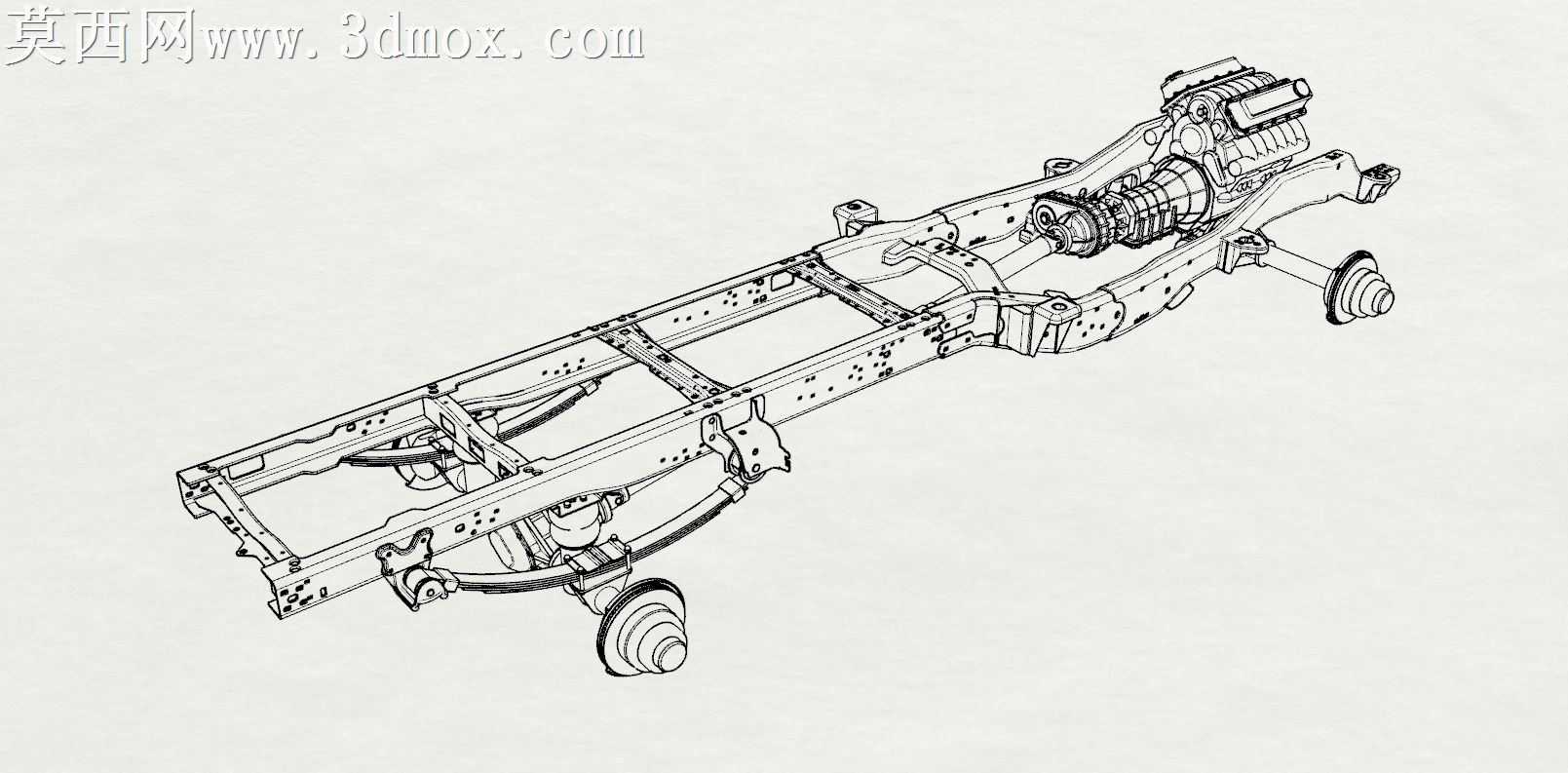

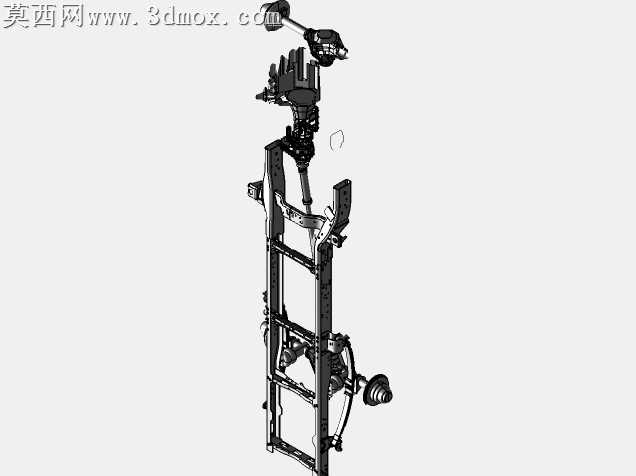

本模型为道奇Ram 1500 12'底盘的近似三维建模成果，建模过程中严格参照实车底盘的布局逻辑，完整还原了非承载式车身对应的梯形车架主体结构，对车架纵梁、横梁的开孔、弯折、连接点位都做了精细化还原，保证结构比例与实车4397mm轴距参数完全匹配。建模阶段优先搭建车架的基准线框，以轴距、轮距参数为核心约束，先确定前后桥、动力总成的安装硬点，再逐步细化纵梁的变截面造型、横梁的排布位置，对车架上用于安装悬架、车身覆盖件、管线固定座的各类安装孔位、凸台结构都做了对应呈现，保证结构还原度。动力传动部分完整搭建了前置发动机、配套变速器的总成结构，还原了发动机与变速器的对接布局、输出端与传动系统的连接路径，同时对前后桥的差速器结构、半轴连接结构、轮毂安装位都做了对应建模，清晰呈现动力从发动机输出后经变速器、传动轴传递至车轮的完整路径。悬架部分还原了该款皮卡采用的钢板弹簧式非独立悬架结构，对钢板弹簧的片层堆叠形态、弹簧吊耳与车架的连接结构、减震器的安装点位与支撑结构、前后桥与悬架的连接固定方式都做了细致建模，能够直观展现皮卡车型重载取向的悬架设计逻辑。模型还对转向系统的拉杆结构、制动系统的轮毂配套结构做了补充呈现，完整覆盖底盘行驶相关的核心系统。渲染阶段采用线稿结合实体预览的展示方式，清晰区分不同部件的结构边界，材质分配上为车架赋予钢材哑光金属质感，为动力总成部件赋予铸铁与铝合金区分的材质表现，为悬架弹性部件赋予对应的橡胶、弹簧钢材质属性，让各系统部件的辨识度大幅提升。整体设计以结构还原为核心目标，省略了非核心的外观覆盖件、内饰部件，将视觉重心完全集中在底盘的机械结构层面，能够清晰展现全尺寸皮卡底盘的布局逻辑、各系统的装配关系，可用于皮卡底盘结构教学、整车改装方案参考、底盘相关部件的设计验证场景，帮助使用者快速理解非承载式皮卡底盘的构造特点与动力传递、承载、行驶相关的结构设计思路。
