折臂式随车液压起重升降作业装置

　　这类折臂结构的液压起重升降装置，多配套安装在轻卡、中型货运车辆的底盘大梁位置，作为随车起重作业单元使用，日常覆盖物流场站散货装卸、市政工程物料转运、户外小型设备吊装就位、应急维修作业重物移位等场景，相比独立的汽车吊设备，它不需要额外占用整车配额，随货运车辆同行，抵达作业点后可快速展开支腿完成作业准备，灵活度更适配零散、短距离的起重需求，尤其适合场地狭窄、大型起重设备无法驶入的街巷、厂区内部、野外作业点位。

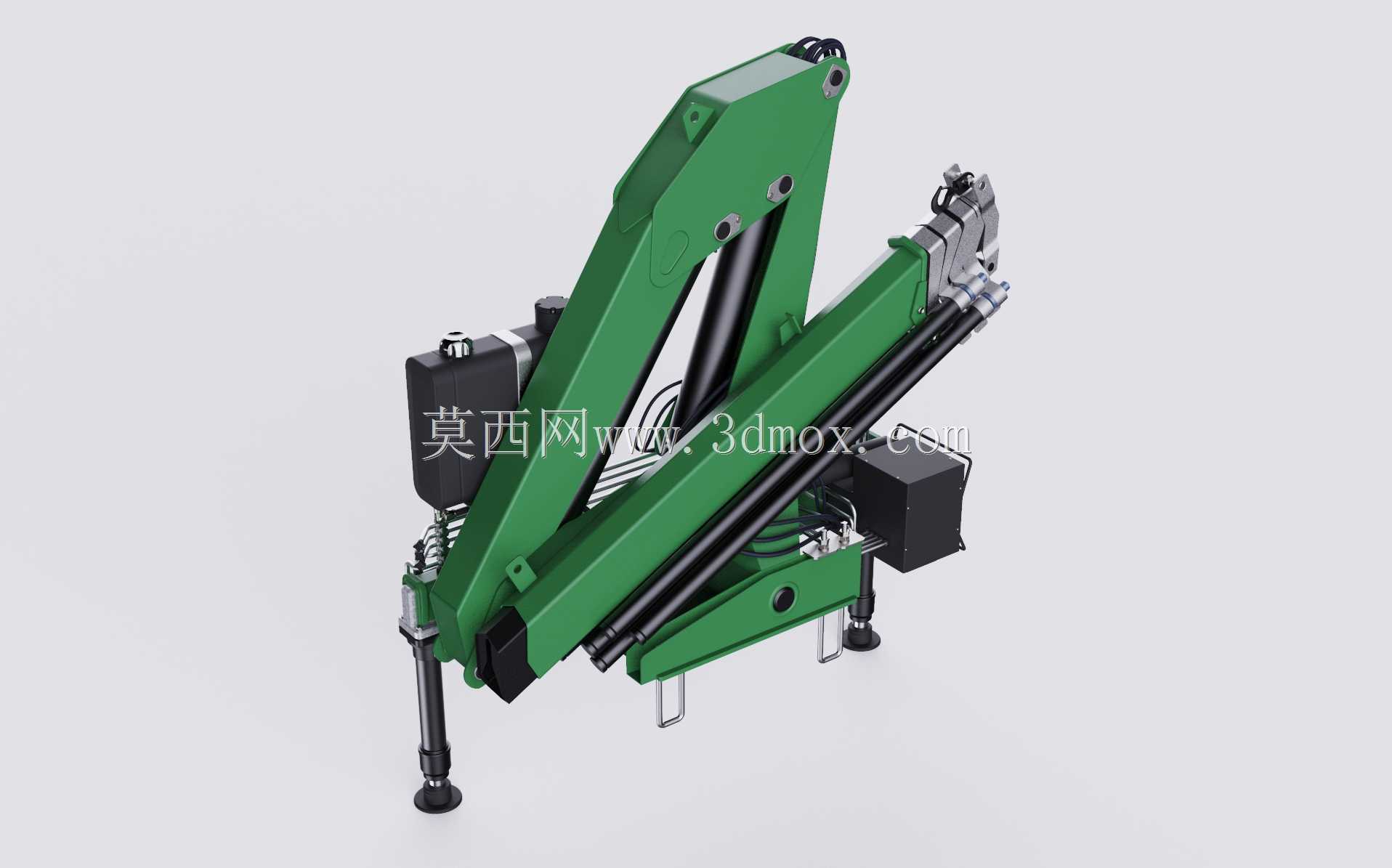

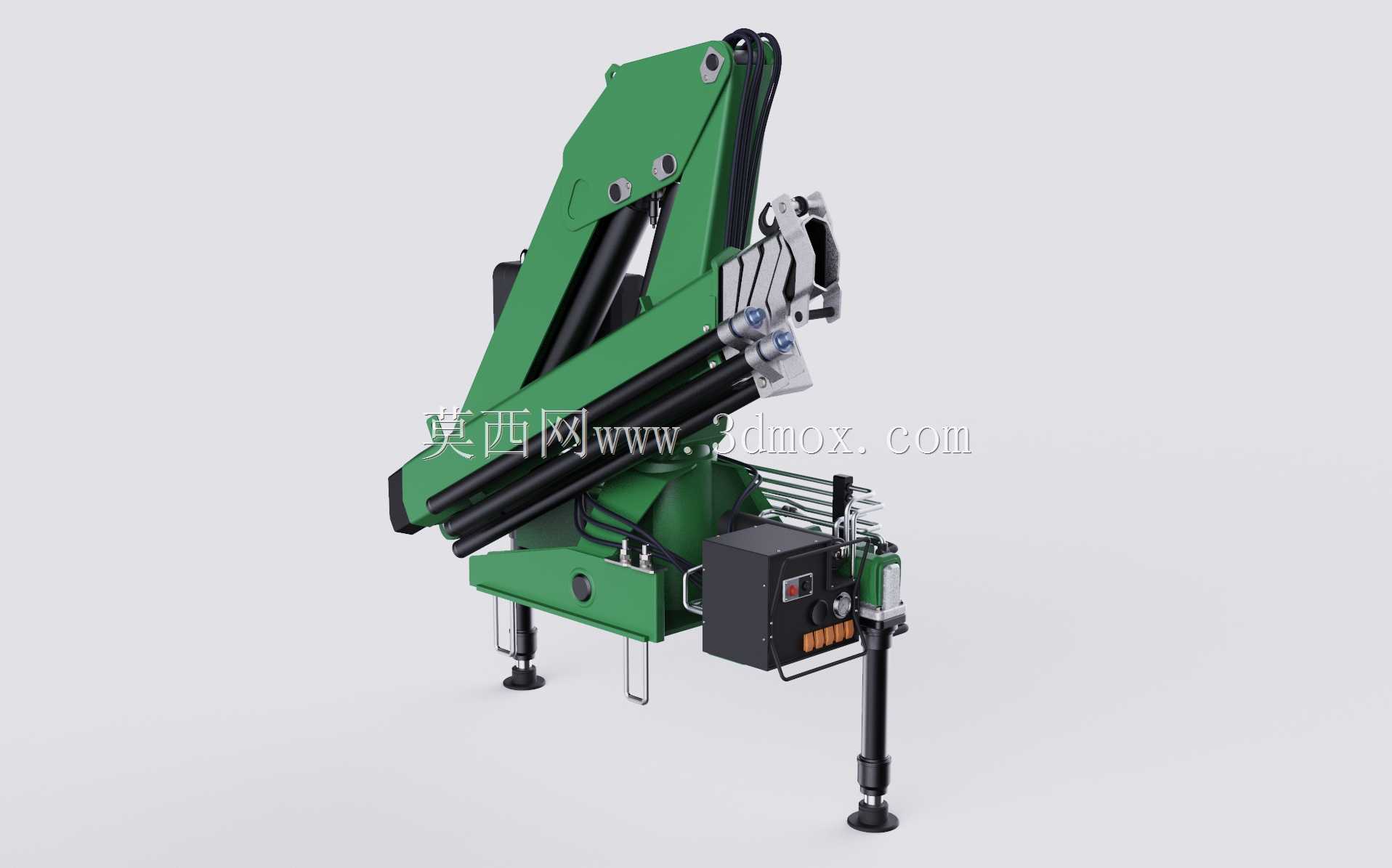

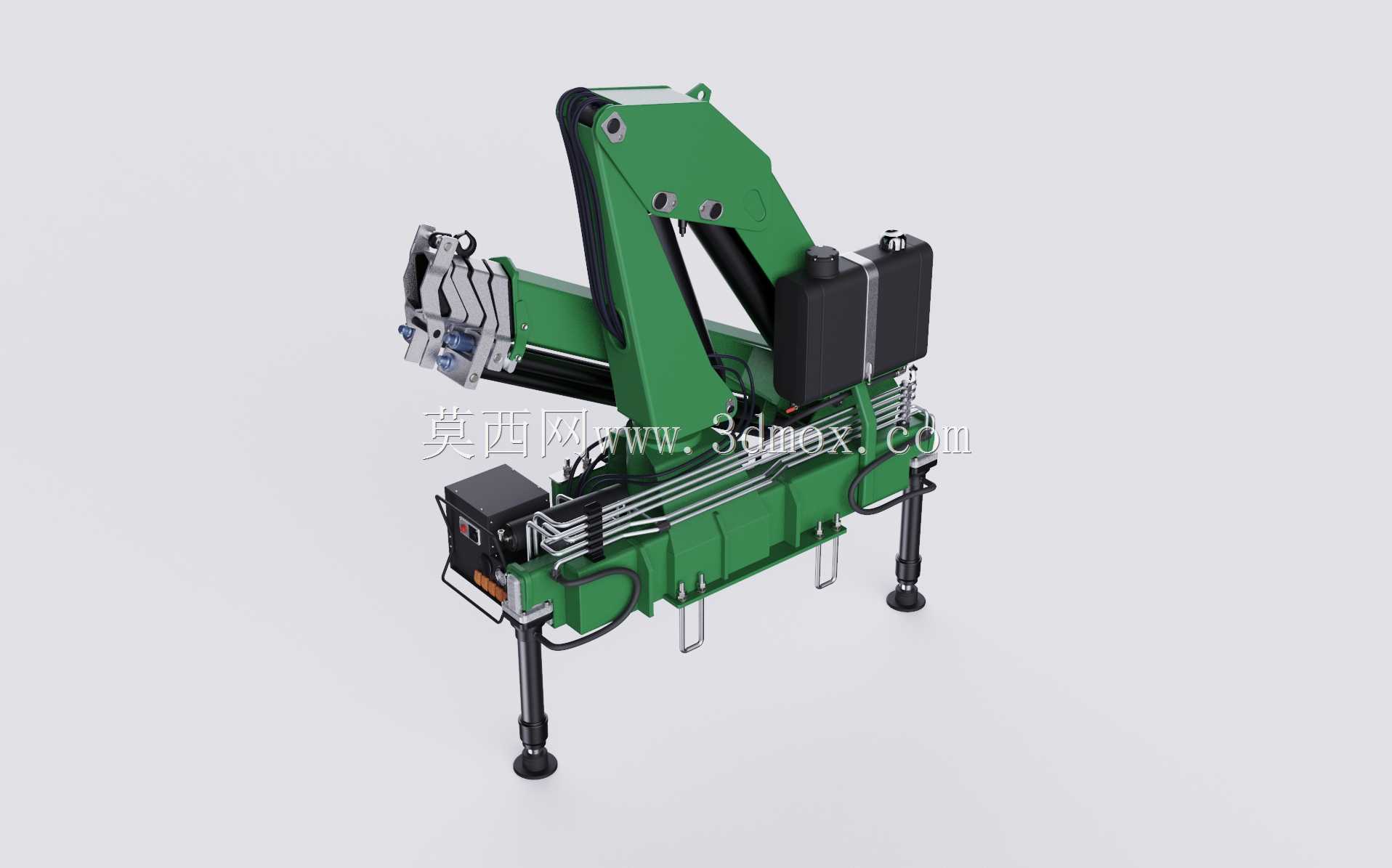

　　从功能结构来看，整套装置通过多节折叠臂架的配合实现作业覆盖，主臂与折臂之间采用铰接连接，配套的液压油缸分别控制臂架的变幅、折臂展开、末节臂伸缩动作，末端可搭配吊钩、夹具等不同属具，适配不同形态的重物起吊需求。臂架折叠收纳状态下整体贴合车辆货箱前部布置，不会过多占用货箱的载货空间，行驶状态下不会超出车辆限界要求，满足道路通行的尺寸规范。作业时首先展开四个可独立调节的液压支腿，支腿底部配有防滑支撑盘，可根据地面平整度单独调整每个支腿的伸出长度，保证整机作业时的水平度，避免侧翻风险，支腿的横向跨距经过匹配计算，可覆盖额定起重量下的稳定力矩需求，在不同臂展幅度下都能保证足够的抗倾覆余量。

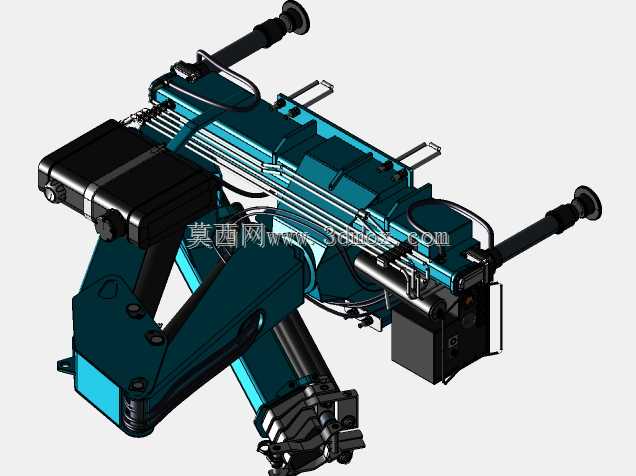

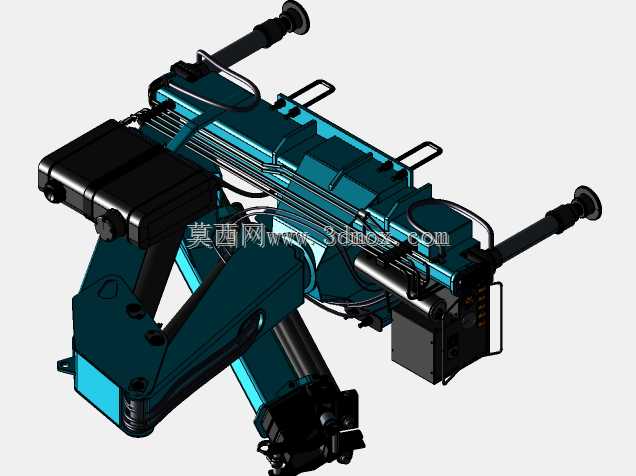

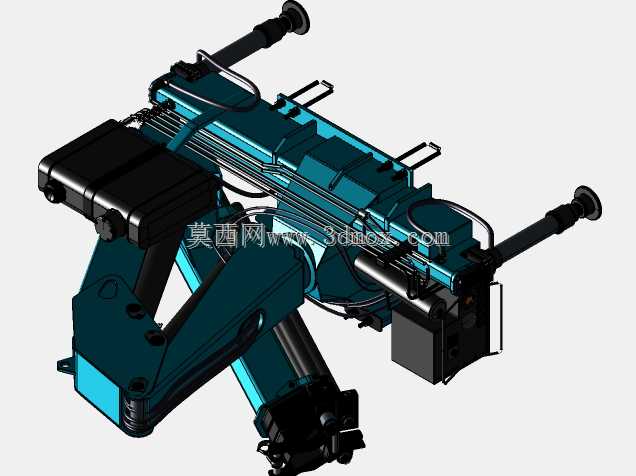

　　建模过程中优先还原了臂架的铰接运动关系，每处铰接点的销轴位置、轴套配合间隙都参考实际随车吊的结构参数设置，保证各节臂架在运动过程中不会出现干涉，折叠状态下各臂段、液压管路、配套的液压阀组、液压油箱、动力单元都能合理排布，没有空间冲突。液压油缸的安装铰点位置经过运动仿真验证，在臂架从全收状态到最大伸展、最大仰角的全行程动作中，油缸的伸缩行程处于合理区间，不会出现拉缸或者行程不足无法到位的情况，同时油缸的受力方向始终沿铰点连线方向，避免出现过大的径向力影响油缸密封件寿命。

　　安装边界方面，整套装置的底座采用整体式焊接结构，通过U型螺栓与车辆底盘的纵梁连接，底座上预留的安装孔位适配多数轻卡、中卡的大梁间距，不需要对底盘做大规模改装即可完成固定。液压动力单元可选择取力器从车辆变速箱取力，也可搭配独立的电机泵站，适配不同作业场景的动力需求，液压管路沿臂架内侧布置，采用管卡固定，避免臂架运动过程中管路被挤压、磨损，管路的弯曲半径满足液压油管的最小弯曲要求，减少油路的压力损失。

　　臂架主体采用箱型焊接结构，建模时还原了臂架内部的加强筋布置，在臂架受力集中的铰接点位置做了局部加厚处理，匹配实际作业中的受力分布，保证臂架在额定起重量下的刚度，减少作业过程中的臂架下挠量。支腿结构采用伸缩式箱型梁，伸出后通过液压锁锁定位置，避免作业过程中支腿回缩，支撑盘采用球铰连接，可自适应不同坡度的地面，保证支撑面完全贴合地面，不会出现虚撑的情况。末端的吊钩组件配有防脱挡板，还原了实际作业中的安全防护结构，滑轮组的绳槽尺寸匹配常用的起重钢丝绳直径，钢丝绳的走线路径经过梳理，从臂架根部的卷扬机构引出，沿各节臂架的导向滑轮最终连接到吊钩，全程不会与臂架结构发生摩擦。

　　实际选型应用中，这类装置的作业半径可根据臂架伸展长度覆盖3到8米范围，不同幅度下对应不同的额定起重量，近距离大仰角状态下可起吊较重的设备，远距离伸展状态下可完成货物的远距离就位，相比直臂式随车吊，折臂结构的作业死角更少，甚至可以完成低位、障碍物后方的吊装作业，比如在厂区内将设备吊入低矮的厂房窗口位置，或是在管线复杂的市政工地完成管件的精准就位。建模时也考虑了不同配置的拓展性，比如在臂架末端预留了属具安装接口，可更换为抓斗、玻璃吸盘、高空作业斗等不同属具，拓展设备的应用场景，不需要对主体臂架结构做改动即可完成功能切换。
