车间作业用焊丝线轴支撑固定架

在车间焊接作业场景中，焊丝的规整存放与顺畅送进一直是影响焊接效率、减少现场线材杂乱的关键细节，这款焊丝线轴支架正是针对车间内部电工、焊接工位的实际使用需求设计的支撑构件。从实际使用场景来看，这类支架可直接固定在焊接工位旁的工作台面、设备侧方安装面，或是焊接小车的配套安装位上，替代传统随意堆放线轴、临时搭架的粗放布置方式，避免焊丝盘散落导致的线材弯折、沾染焊渣灰尘、送丝卡顿等问题，适配常规规格的实芯焊丝、药芯焊丝线轴安装使用。

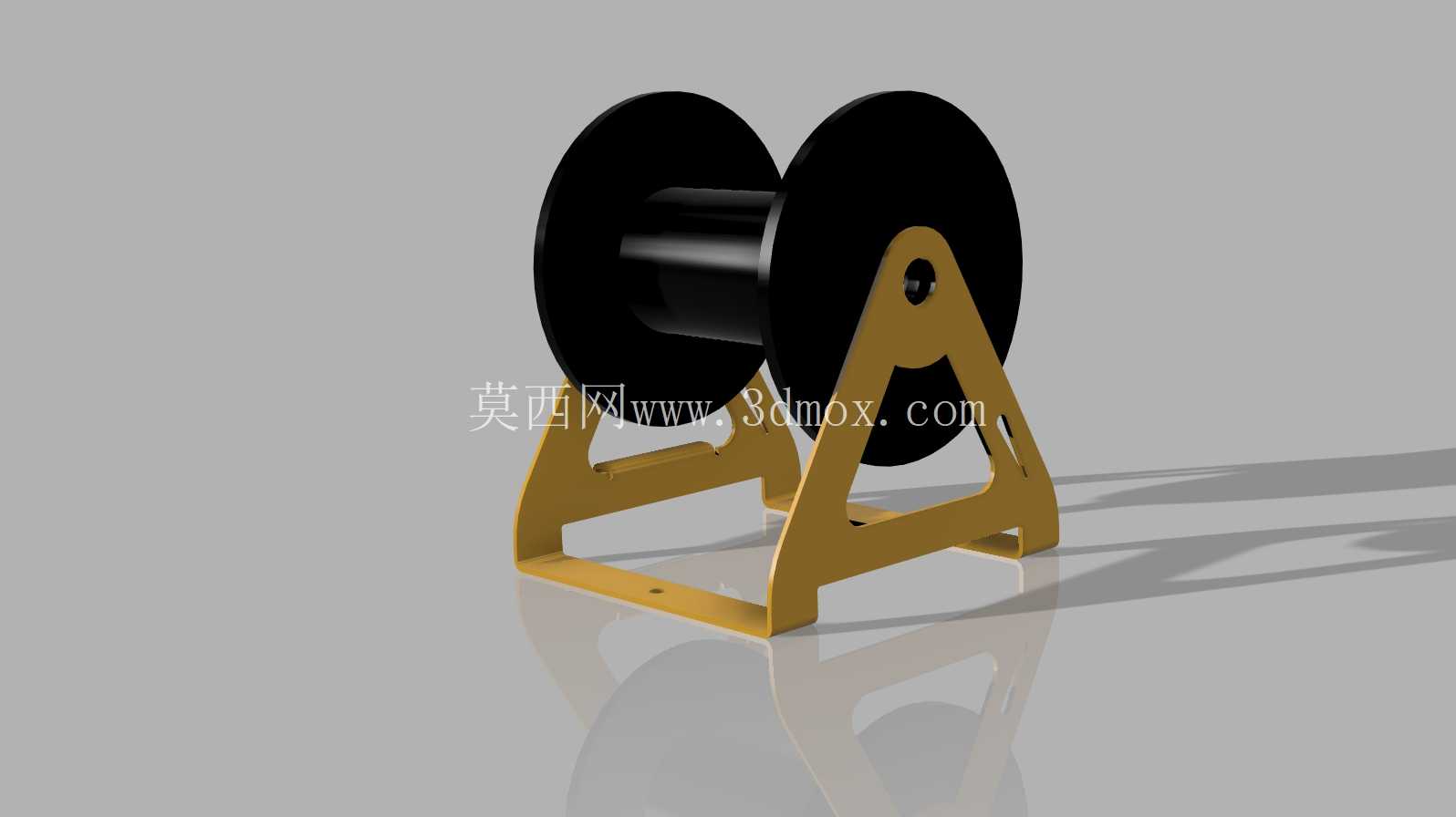

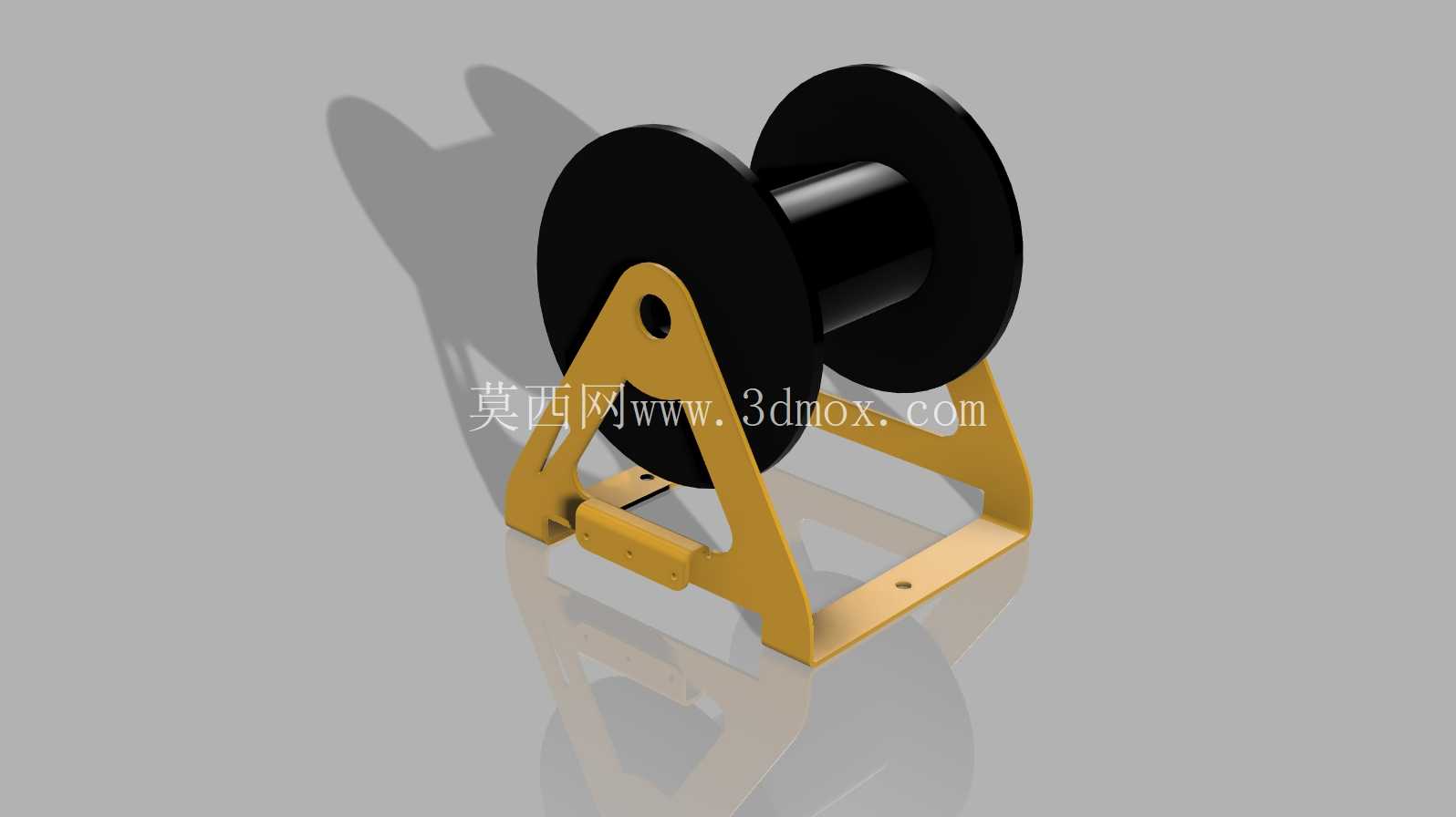

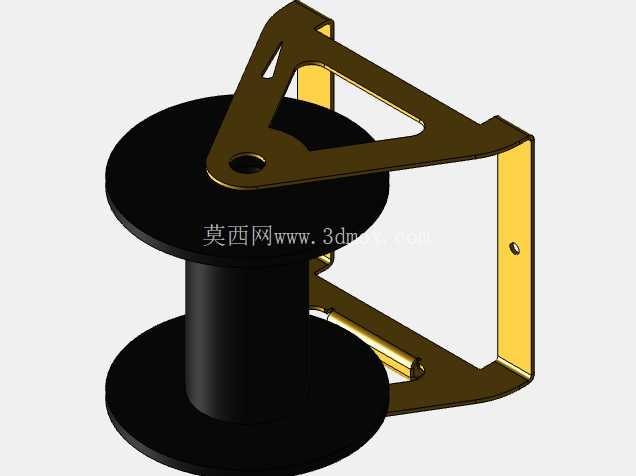

从功能特性上看，支架采用三角支撑式的主体结构，两侧支撑臂预留了线轴转轴的安装位，能够让线轴在支撑结构上顺畅转动，抽拉丝线时阻尼均匀，不会出现线轴卡滞、突然松脱散线的情况；底部的安装基座预留了固定孔位，既可以通过螺栓锁紧在硬质安装面上，也能根据工位需求临时放置在平整地面，适配不同的工位布置条件。支撑臂的倾斜角度经过实际使用验证，能够让线轴的重心落在支撑基座的投影范围内，即使满盘焊丝的重量较大，也不会出现支架倾翻、侧歪的问题，结构稳定性足够支撑整盘焊丝的全周期使用。

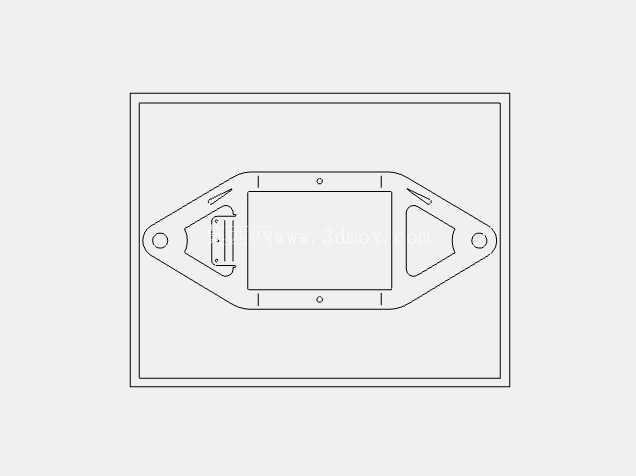

设计思路上完全围绕现场加工条件展开，没有采用复杂的折弯成型结构，而是选用3/16厚度的钢材作为加工原料，所有构件都可以通过切割工序完成外形加工，再通过手工弯曲完成支撑臂的角度成型，不需要依赖专用折弯设备，普通车间的机加工条件就可以完成自制加工，大幅降低了制作门槛。支撑臂与底座的连接位置采用焊接固定，连接强度足够承受线轴转动时的径向拉力，长期使用也不会出现焊缝开裂、结构变形的问题；线轴的转轴位置没有设计复杂的轴承结构，而是采用光滑圆钢作为转轴，既满足转动需求，也降低了加工难度和后期维护成本，出现磨损时直接更换圆钢转轴即可，不需要整体更换支架。

从安装边界与尺寸适配来看，支架的支撑间距适配常规直径的焊丝线轴，两侧支撑臂的高度能够容纳满盘状态下的线轴转动空间，不会出现线轴边缘摩擦底座、转动受阻的问题；底座的安装孔位间距符合常见工位台面的固定孔距标准，不需要额外重新打孔就可以完成固定，整体外形尺寸紧凑，不会占用过多的工位操作空间，即使在狭窄的维修工位、流动焊接作业场景下，也可以快速布置使用。实际使用过程中，抽拉丝线时线轴转动平稳，不会出现焊丝打卷、扭结的情况，能够有效减少送丝过程中的阻力，让焊接作业时的送丝过程更顺畅，同时规整的线轴固定方式也能让作业现场的线材排布更整洁，避免线材散落绊倒作业人员、或是被其他设备剐蹭破坏的安全隐患。针对不同线径的焊丝盘，这款支架的支撑结构也具备一定的适配余量，只要线轴的中心孔径、整体外径在常规工业焊丝盘的尺寸范围内，都可以稳定安装使用，不需要额外调整结构，通用性能够覆盖车间日常焊接、电工布线作业的多数线轴支撑需求。
