可焊接式磨床安装固定支架结构设计

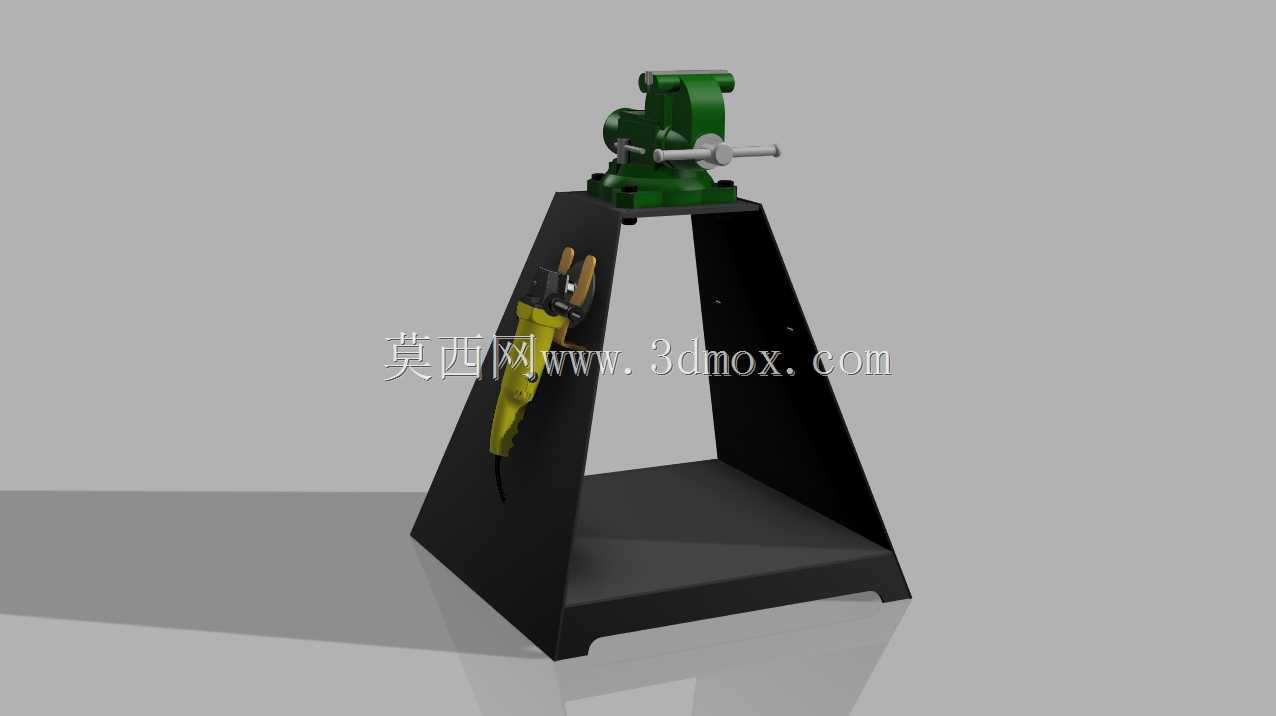

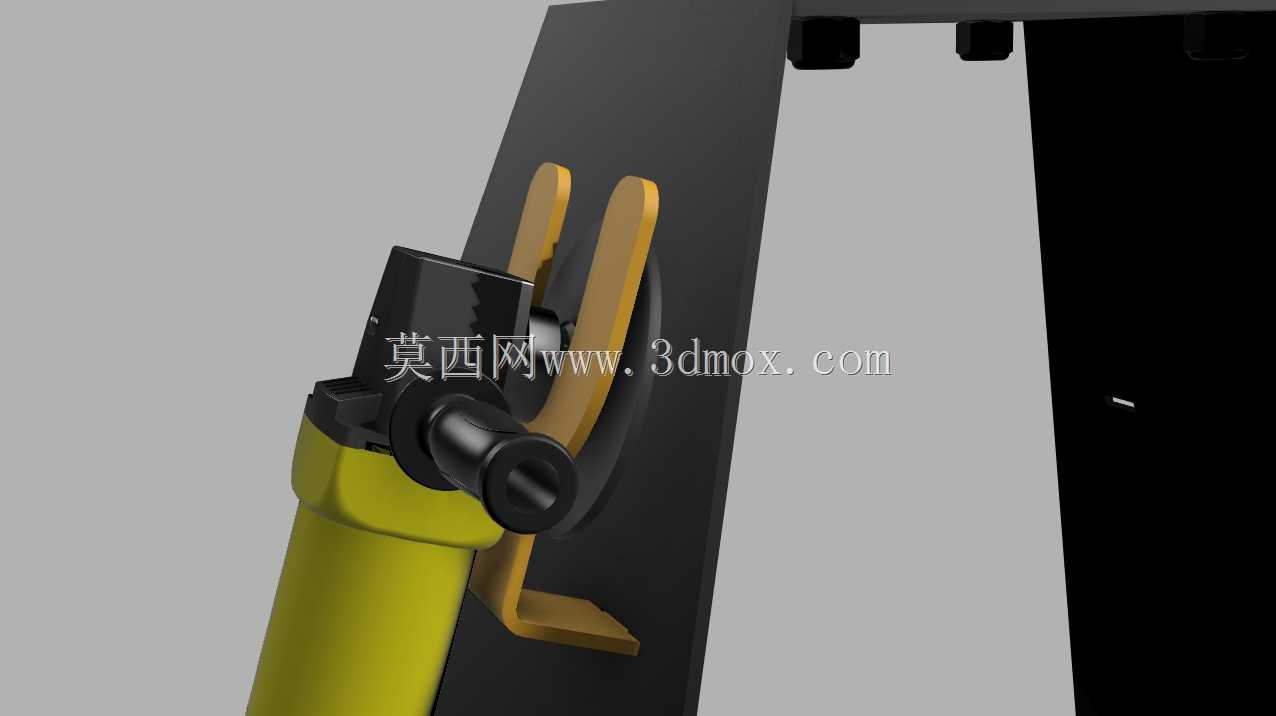

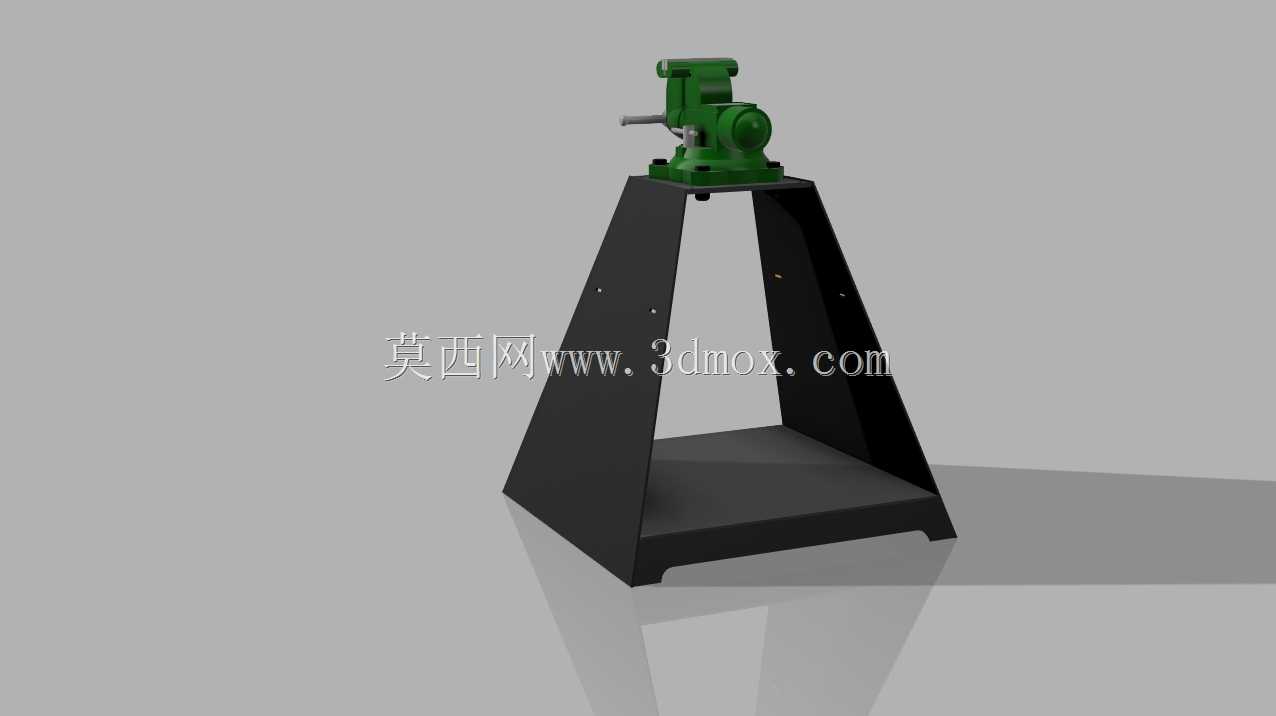

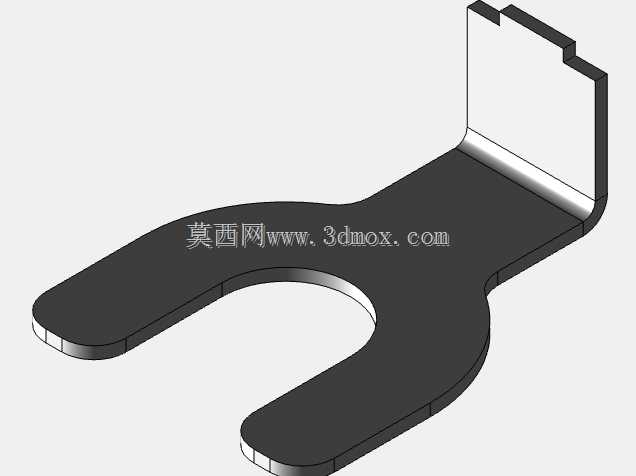

　　在机加工车间的日常工位改造中，虎钳桌与手持磨床的配套收纳、固定一直是容易被忽略的工位优化点，很多焊工、打磨工位的操作人员会随意将磨床放置在工作台边缘，既容易坠落损坏设备，也会占用有效操作空间，甚至在作业过程中磕碰工件造成加工误差，这款可焊接的磨床支架正是针对这类工位痛点开发的配套结构件。从实际应用场景来看，这类支架主要适配车间内常见的角向磨光机、直柄手持磨床的闲置放置，可直接焊接在钢制虎钳桌的侧方、工作台立柱或者工位防护栏的钢结构上，不需要额外打孔攻丝，适配现有车间绝大多数钢结构焊接工位的安装条件，不需要对原有工作台做破坏性改造。从功能特性上看，支架设置了专门的卡合限位结构，能够匹配手持磨床握持段的外径轮廓，放置时可以直接将磨床沿卡槽推入，依靠结构本身的形位限位实现稳定放置，不需要额外的锁止结构，取放动作单手即可完成，完全适配操作人员作业间隙随手放置设备的操作习惯，不会增加额外的操作步骤；同时支架预留了四个独立的放置点位，除了常规的磨床放置位，还可以配套放置同规格的其他手持打磨类工具，最大化利用工位侧方的闲置空间，将工作台台面的有效操作区域完全释放给工件装夹、加工作业。

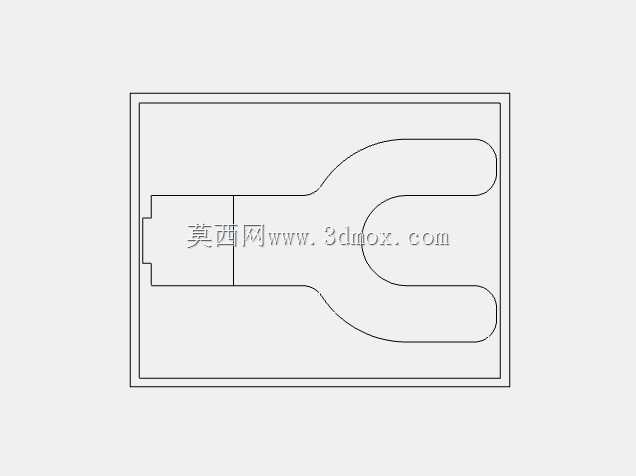

　　设计过程中充分考虑了焊接加工的工艺可行性，所有结构件均采用常见的等边角钢、扁钢下料即可完成，没有复杂的曲面加工需求，普通车间内的等离子切割、砂轮切割设备就能完成所有坯料的裁切，不需要开模或者定制特殊型材；针对裁切过程中的工艺补偿，设计时特意在DXF图纸的弯曲线位置做了明确标注，提示加工时需要将弯曲线做省略处理，同时在等离子切割下料时，通过线补偿功能将裁切尺寸缩短0.4000英寸，抵消切割热变形以及板材厚度带来的折弯误差，保证最终焊接成型后支架的卡槽尺寸能够和磨床握持段完美贴合，不会出现过松晃荡或者过紧卡滞的问题。

　　从安装边界与尺寸适配来看，支架整体采用贴壁式焊接设计，安装后向外伸出的长度控制在120mm以内，不会超出工作台侧方的安全通行距离，避免操作人员走动时磕碰支架或者放置的磨床；支架的焊接固定边长度设置为150mm，上下设置两处连续焊缝，焊接后能够承受至少15kg的垂直载荷，完全覆盖手持磨床本身的重量，即使操作人员不小心磕碰磨床，也不会出现支架变形、磨床坠落的问题；卡槽的开口宽度做了2mm的正向公差设计，适配不同厂家生产的同规格手持磨床握持段的尺寸误差，不需要针对单一品牌设备做单独调整。

　　在实际工位验证中，这类焊接式支架相比螺栓固定的支架，安装效率提升60%以上，不需要提前在钢结构上定位打孔，也不需要采购配套的螺栓螺母等标准件，车间内的焊工利用边角料就能完成制作安装，成本几乎可以忽略；同时焊接固定的结构长期使用不会出现螺栓松动的问题，在打磨作业的振动环境下可靠性更高，不需要定期检查紧固件状态，降低了工位的日常维护工作量。结构设计上特意做了边角倒钝处理，所有外露的型材边缘都预留了打磨倒角的余量，避免操作人员取放磨床时被锋利的板材边缘划伤，符合车间工位器具的安全设计要求；支架底部还设置了小型的承托凸边，磨床放置时除了侧面卡槽的限位，底部还有凸边承接磨床的重量，避免长期使用后卡槽变形导致磨床滑落，整体结构的冗余强度足够应对车间内3年以上的高频使用需求，不会出现明显的结构变形或者失效问题。
