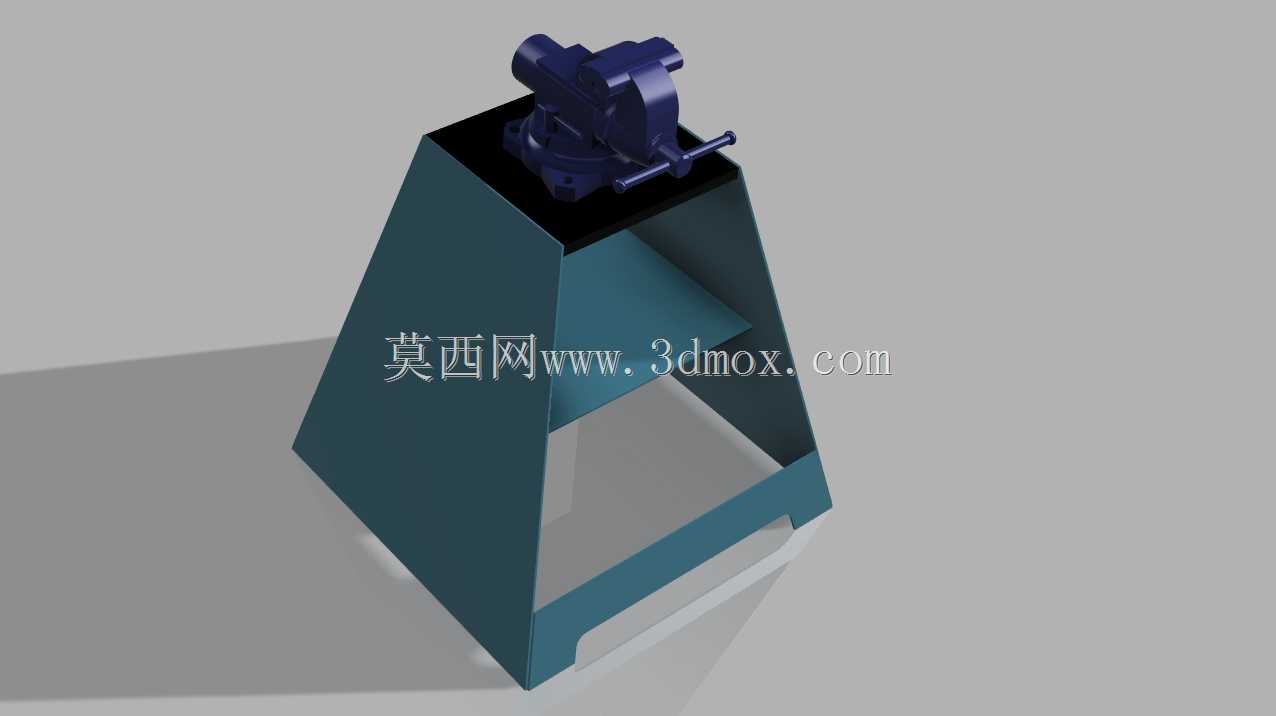

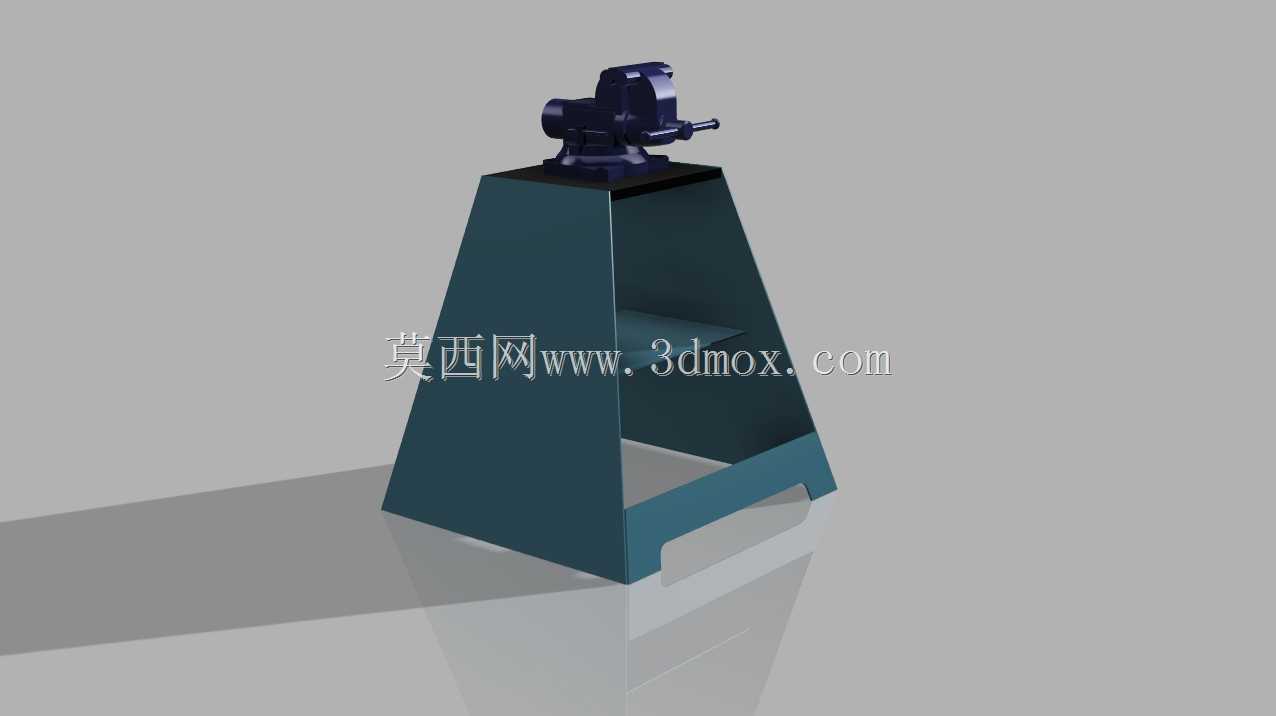

威尔顿台虎钳定制支撑安装架

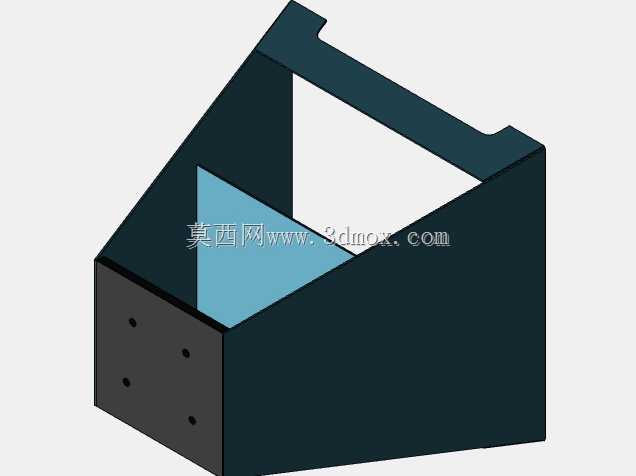

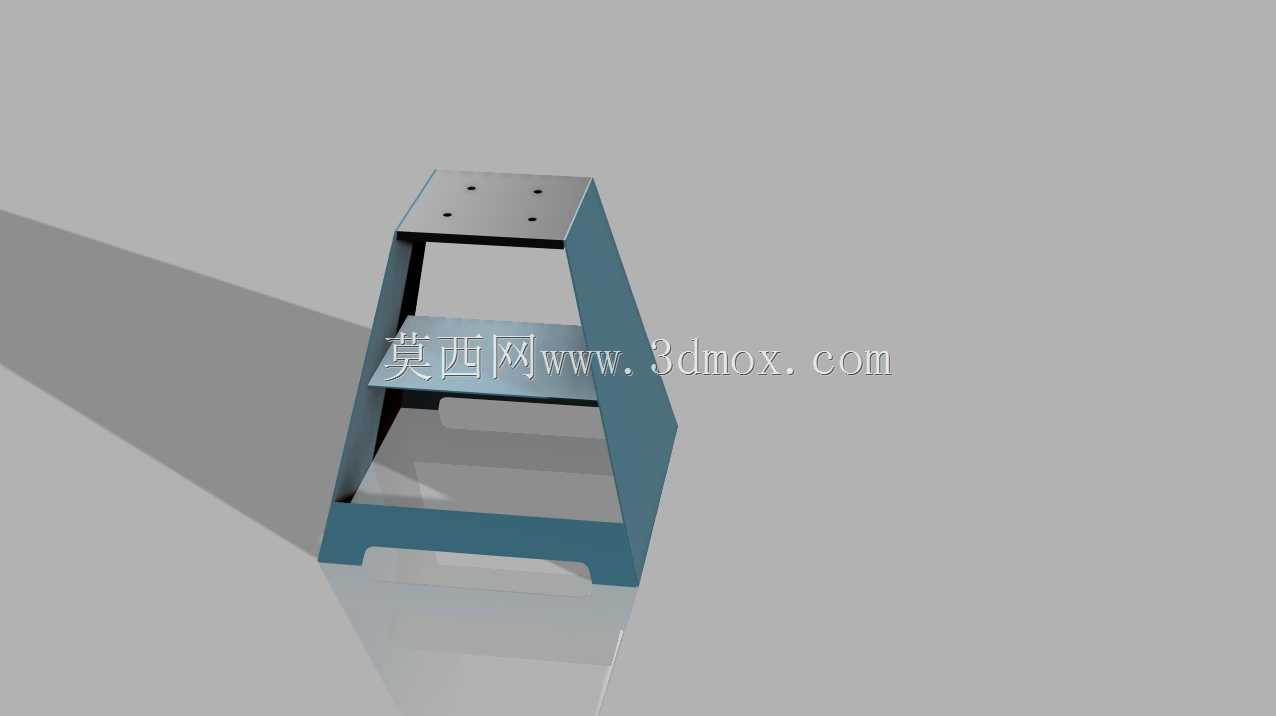

　　架体主体选用3/16英寸厚度的钢材焊接成型，顶部安装板采用7/8英寸厚的钢板加工，足够的板厚可以避免虎钳长期夹紧作业时顶板出现凹陷变形，保证虎钳安装基准面的平面度长期稳定；如果是负载更小的轻型作业场景，也可以将顶板厚度替换为1/2英寸，在保证结构强度的前提下降低整体自重，方便工位调整时的搬运移位。架体中部额外设计了分层置物结构，这个空间可以用来存放钳工日常使用的锉刀、扳手、钢丝刷等小工具，也能放置作业过程中产生的金属废料、待加工小零件，避免工具散落在工作台面造成杂乱，也减少小零件掉落丢失的情况。这款支架最初是针对威尔顿虎钳的安装使用需求设计的，在实际钳工工位、小型焊接作业区、维修班组工位都能适配，甚至可以直接替换原有简易虎钳底座，也能作为焊接转台的底部支撑结构使用，解决原有简易支架承重不足、配件无处存放的问题。从结构设计来看，整体采用锥台型框架结构，上窄下宽的形态天然具备更好的抗倾覆性能，相比传统直筒型方架，在承受虎钳夹紧工件时的侧向力矩时，底部支撑跨度更大，不会因为大力夹紧、敲击工件出现架体晃动甚至侧翻的情况。

　　安装边界方面，顶部安装板的尺寸完全匹配威尔顿虎钳的底部安装孔位，不需要额外打孔转接，直接通过螺栓就能完成虎钳与支架的固定；底部框架预留了地脚安装孔，可以通过膨胀螺栓固定在水泥地面，也可以安装脚轮做成移动工位，适配不同车间的布局需求。在实际使用场景中，这类支架除了配套虎钳做钳工工位，还可以根据作业需求定制顶部安装接口，用来固定小型砂轮机、台钻等轻型设备，作为通用立式设备支撑座使用；框架式的结构相比实心台座重量更轻，同时预留的内部空间可以走管线、安装脚踏开关等配件，不会出现管线外露杂乱的问题。

　　设计过程中特意规避了原有简易支架的缺陷：老式支架多采用等径直腿结构，侧向受力时应力集中在支腿与顶板的焊接位置，长期承受敲击载荷很容易出现焊缝开裂的问题，这款锥台结构的支腿从顶板位置向外倾斜延伸到底部框架，受力可以沿着支腿直接传导到地面支撑面，焊缝位置的应力集中系数大幅降低，长期重载使用的结构稳定性更好。顶部安装板的平面度在焊接完成后需要做铣削加工，保证虎钳安装后基准面水平，避免虎钳固定后出现钳口歪斜，影响工件装夹精度；所有焊接位置都做满焊处理，焊后做去应力退火，避免长期使用过程中焊接应力释放导致架体变形。架体底部的支撑边框做了折边处理，既可以提升底部框架的结构刚度，也能避免尖锐的钢板边缘划伤地面或者操作人员。

　　如果用于焊接转台底座场景，只需要在顶板中心加工对应转台的安装孔位，框架内部可以容纳转台的旋转气路、电路接头，避免管线在旋转过程中被拉扯磨损，相比标准焊接转台底座，自制的这款支架成本更低，还可以根据现场作业高度调整架体整体高度，适配不同身高操作人员的作业习惯，减少长期弯腰作业的疲劳感。整体结构没有复杂的曲面加工件，所有零件都可以通过常规的钢板切割、折弯、焊接工艺完成加工，普通的机加工车间或者维修班组都可以自行制作，不需要特殊的加工设备；如果需要做防腐处理，只需要在焊接完成后打磨焊道，喷涂防锈漆和面漆即可，维护成本极低。在承重性能方面，按照选定的板材厚度计算，整体静态承重可以达到300kg以上，完全满足虎钳装夹大型工件、大力敲击作业的负载要求，即使作为小型焊接转台的底座，也能承载200kg以内的焊接工装与工件，不会出现结构变形。架体的分层置物板采用倾斜安装设计，放置在上面的小工具、废料不会因为架体晃动滑落，同时倾斜的板面更方便操作人员拿取工具，不需要弯腰探身到架体内部。
