Columbo主轴与ABB机器人连接适配装置

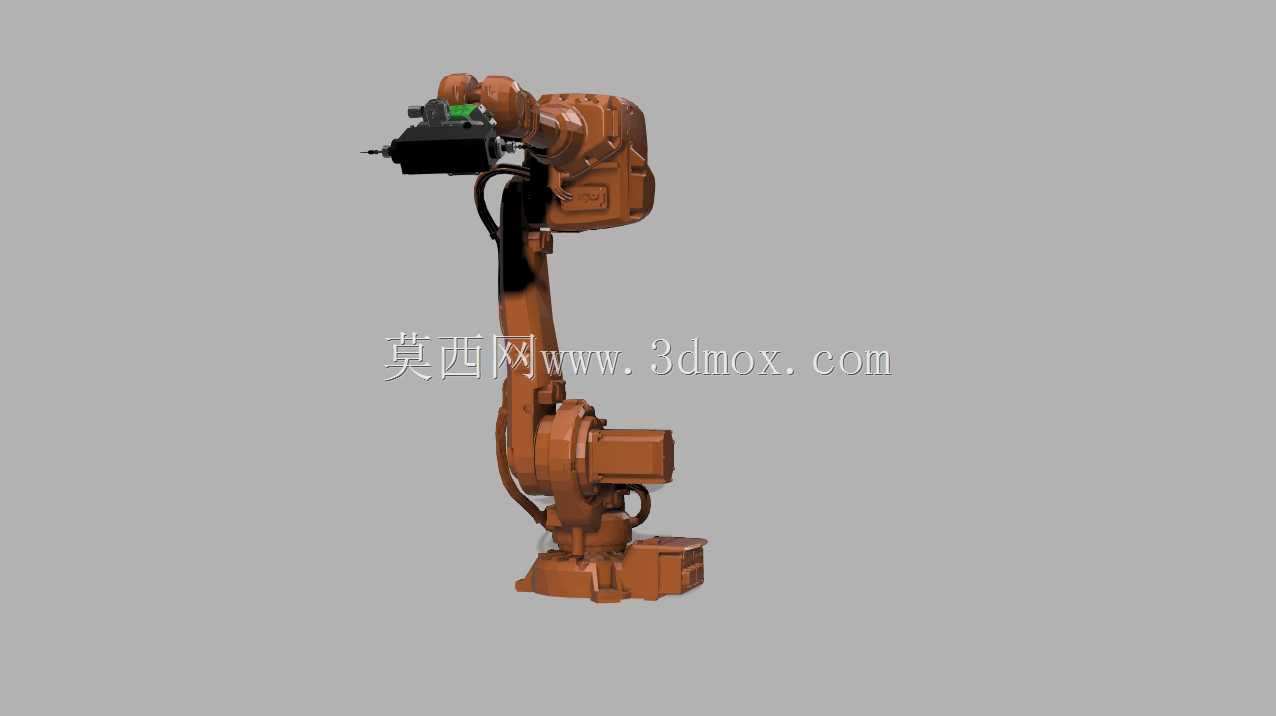

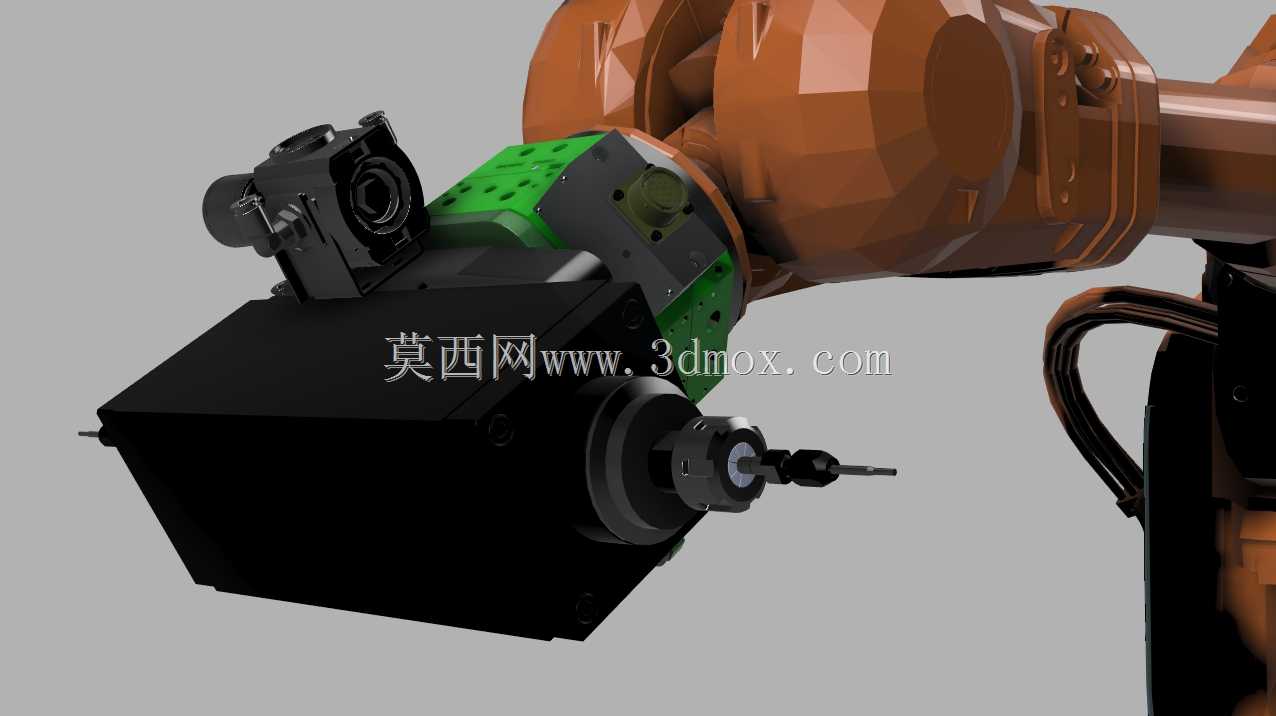

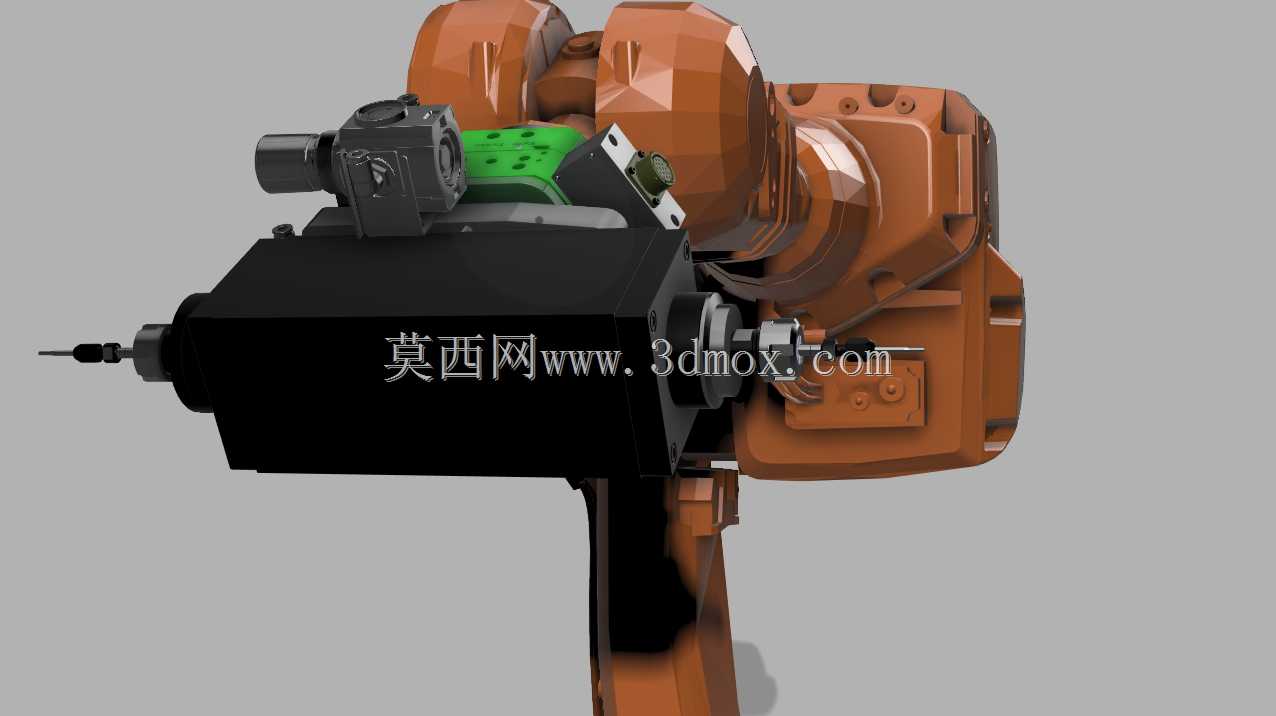

　　在机加工自动化上下料单元的搭建过程中，不同品牌末端执行机构与工业机器人的安装接口不匹配是现场调试阶段最常遇到的问题，这款适配结构正是针对Columbo主轴RA-RC73/22FP1BICPE20与IRB4600机器人的安装对接需求开发，解决了两类设备安装孔位错位、结合面轮廓不匹配、安装干涉的实际问题。从实际应用场景来看，这类适配结构多用于机床自动化改造项目，具体是在Okuma Genos M560-V立式加工中心的自动上下料工位，将Columbo主轴作为末端执行机构搭载在IRB4600机器人法兰端，完成工件的打磨、去毛刺或是辅助加工工序，适配结构作为中间连接载体，既要保证主轴安装后的位置精度，也要承受主轴作业过程中产生的振动与切削反力，避免连接部位出现松动或形变。

　　设计过程中首先需要校核两类设备的安装基准，IRB4600机器人末端法兰为标准圆形安装面，带有均布的定位销孔与螺纹安装孔，而Columbo主轴的安装基座为异形轮廓，安装孔位分布与机器人法兰完全不重合，因此适配结构采用了双面定位的设计思路，靠近机器人的一侧完全匹配IRB4600的法兰安装尺寸，设置对应的定位销孔与沉头安装孔，保证与机器人法兰的同轴度，靠近主轴的一侧则完全复刻Columbo主轴基座的安装孔位与定位止口，确保主轴安装后不会出现径向窜动。

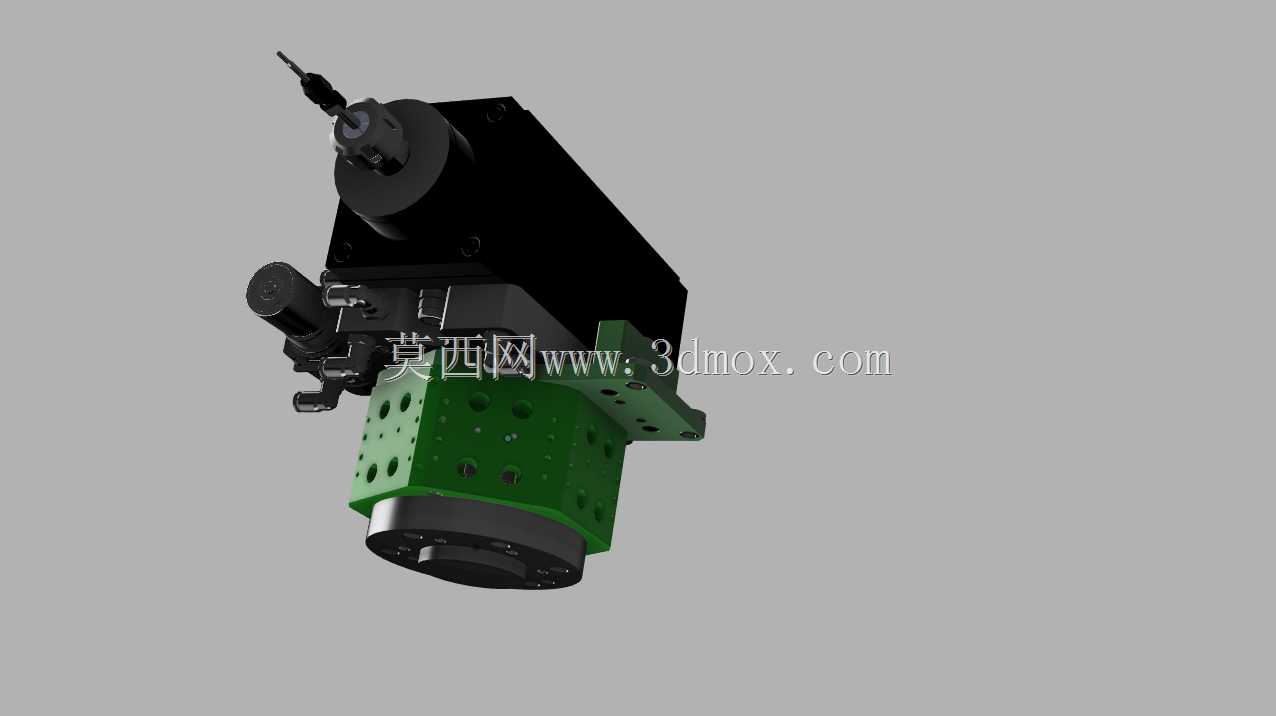

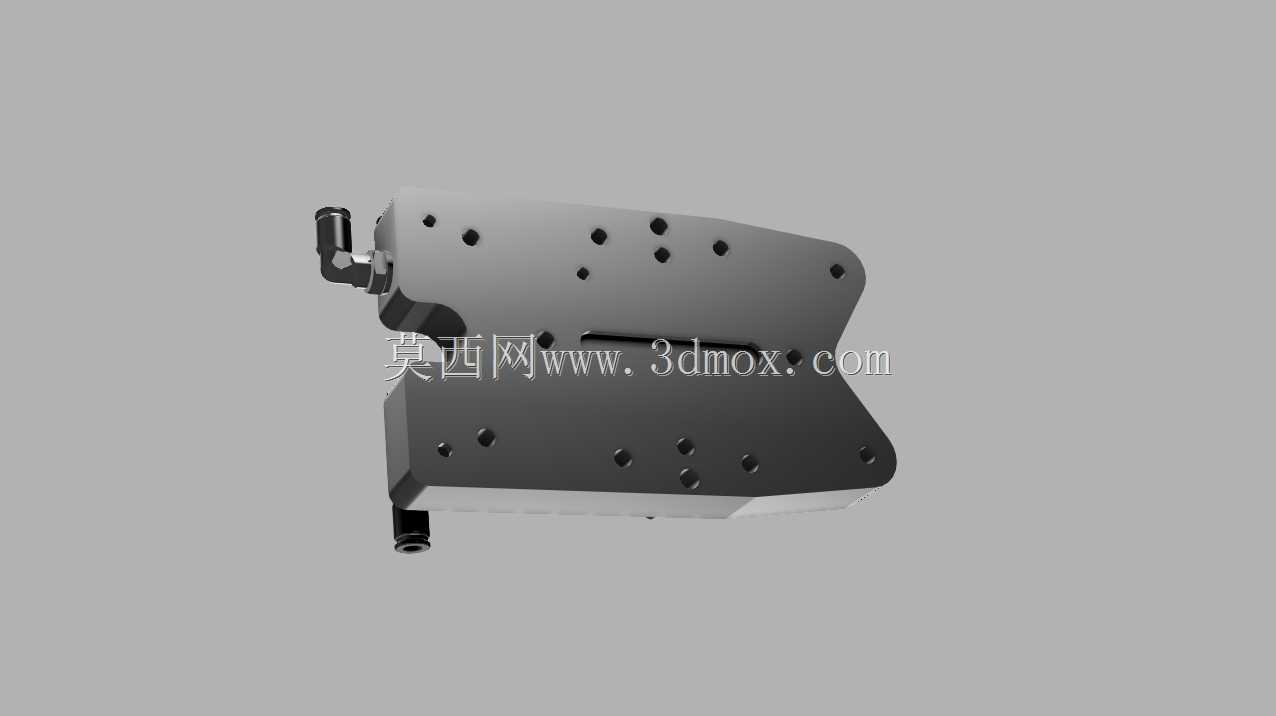

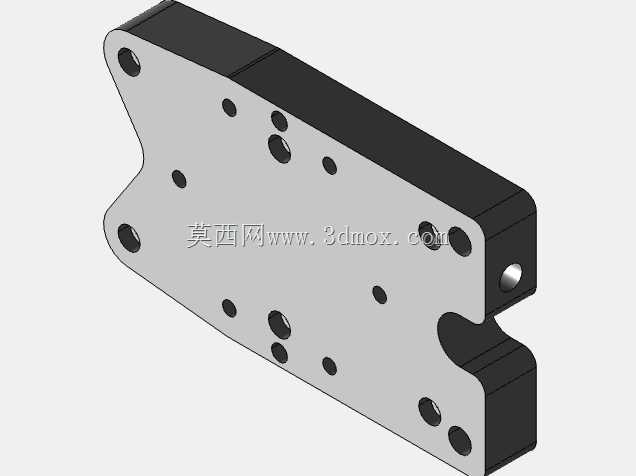

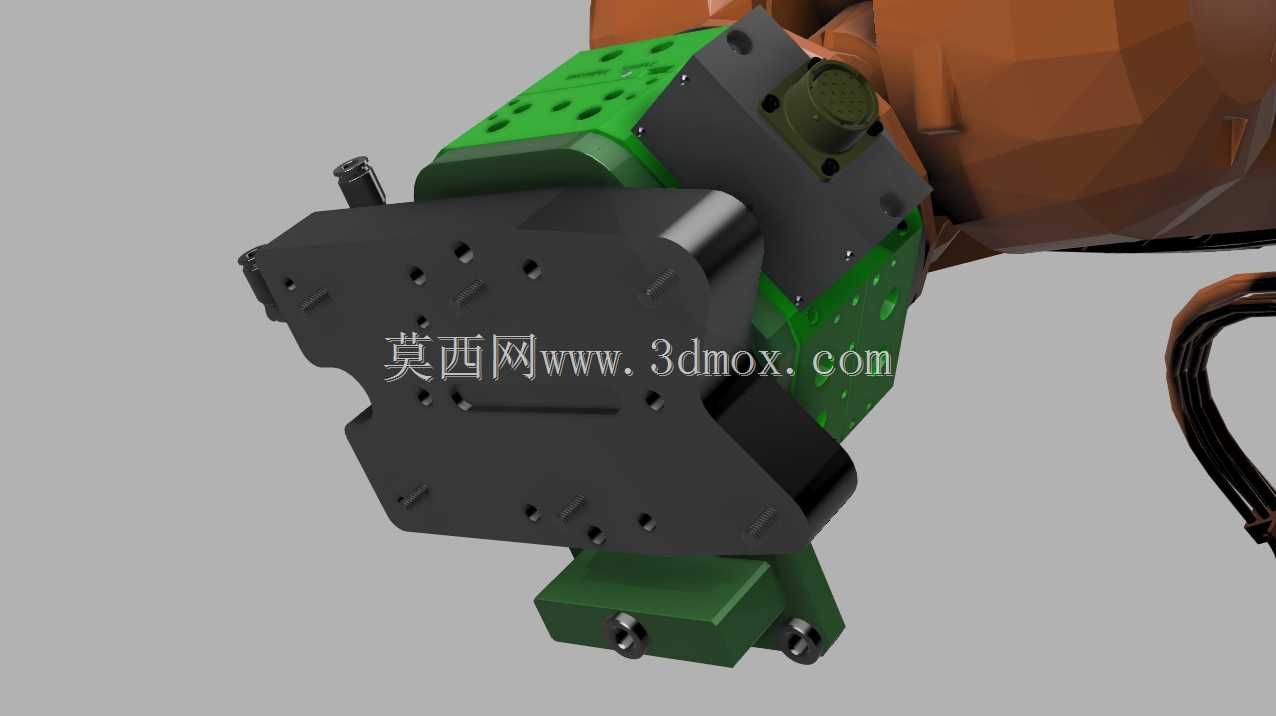

　　结构主体采用分体式组合设计，分为黑色的主体承载板与绿色的辅助定位块两部分，主体承载板承担主要的连接载荷，厚度根据受力计算选取，避免在主轴高速运转时出现共振，板体上开设的减重孔在保证结构刚性的前提下降低了整体重量，减少机器人末端的负载余量占用；绿色辅助定位块分布在主体板的上下两侧，分别对应主轴基座的上下定位面，通过内六角螺栓与主体板锁紧，安装时可以先将辅助定位块卡在主轴基座的对应卡槽内完成预定位，再锁紧主体连接螺栓，降低现场安装的对位难度。安装边界方面，适配结构安装后整体外轮廓不会超出IRB4600机器人的末端运动包络范围，与机器人第六轴的走线接头、主轴的冷却管路接口均预留了足够的安全间隙，不会在机器人姿态调整时出现管路剐蹭或是结构碰撞；结合面的加工精度按照IT7级公差控制，定位销孔采用配铰工艺，保证安装后主轴的轴线与机器人法兰轴线的平行度误差控制在0.02mm以内，避免主轴运转时出现偏载。

　　实际加工验证阶段，该适配结构在机床上完成铣削、钻孔、攻丝全工序加工后，安装到设备上运行稳定，在主轴满负载运转的工况下，连接部位没有出现松动或异常振动，完全满足自动化加工工位的连续作业需求，这类适配结构的设计核心不在于复杂的曲面造型，而在于对两端安装接口尺寸的精准还原、受力状态的合理校核以及安装工艺性的充分考虑，很多现场改造项目中，正是这类看似简单的连接零件，决定了整个自动化单元的运行稳定性与加工精度，设计时需要充分考虑现场的安装空间、走线布局、维护便利性，不能仅仅满足于孔位对齐的基本要求，比如在这款结构上预留的穿线孔位，就是为了方便主轴的动力线、冷却管从适配结构内部穿过，避免管线外露在作业过程中被工件或夹具刮损，同时也让末端整体布局更加规整，减少机器人运动时的管线拖拽阻力。
