角磨机适配墙壁开槽辅助作业装置

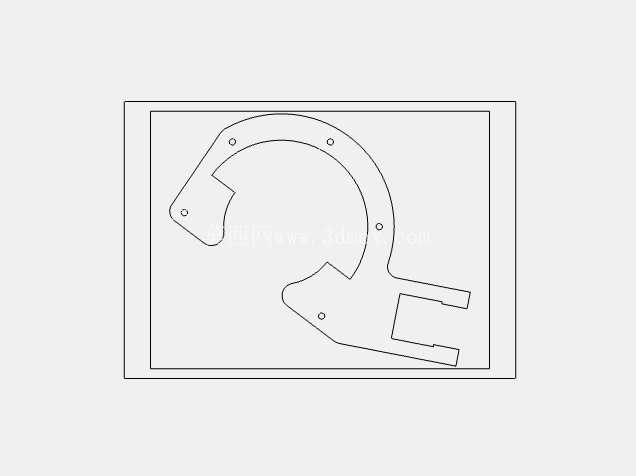

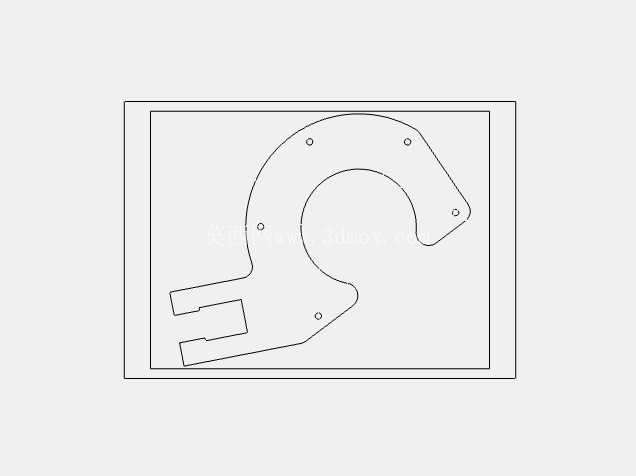

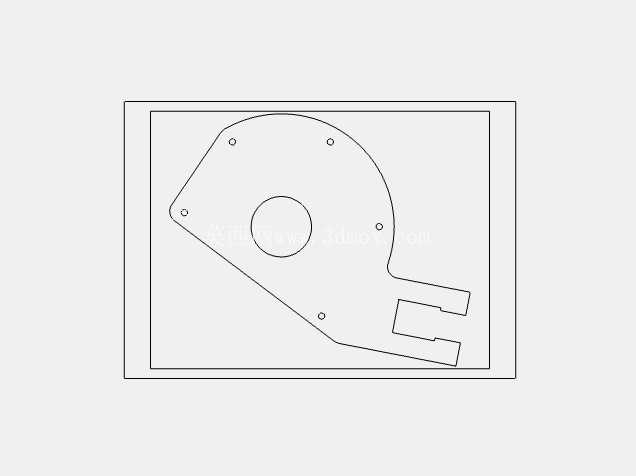

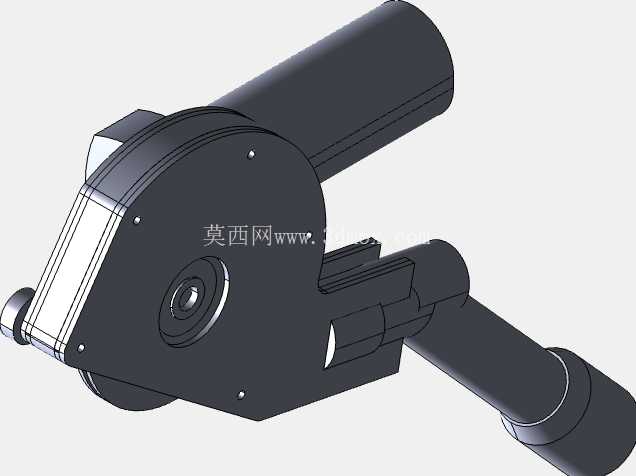

　　在室内装修水电改造、砌体墙面管线布设的作业场景里，传统手持角磨机直接开槽存在切入深度难控制、粉尘扩散无约束、走刀偏移易出现线槽歪斜的问题，这款适配角磨机的墙壁开槽辅助装置，正是针对现场作业的实际痛点完成结构设计，可直接搭配常规手持角磨机完成墙面开槽作业，无需额外购置专用开槽设备，降低现场施工的机具投入成本。从结构布局来看，装置整体采用环抱式夹持结构与角磨机的磨头护罩位置对接，夹持接触面做了防滑压纹处理，安装时不需要对角磨机原有结构做破坏性改装，通过侧边的锁紧旋钮即可完成快装固定，整套装置安装完成后，角磨机原有握持手柄的操作空间完全保留，不会干扰作业人员的手持操作姿态，适配市面主流100型、125型角磨机的安装尺寸边界，夹持范围覆盖40-65mm直径的磨头护罩规格，安装后整体重心与角磨机原重心偏移量控制在15mm以内，长时间手持作业不会出现明显的偏重疲劳感。

　　装置的导向支撑结构采用双支点贴墙设计，两个平行的支撑臂端面贴靠墙面时，可保证磨片切入墙面的深度保持恒定，深度调节档位从5mm到30mm分6档可调，对应常规家装场景下穿线管、给水管的开槽深度需求，不需要作业人员凭手感控制切入量，避免出现开槽过深破坏墙体结构层、或者开槽过浅管线无法完全埋入的问题。导向臂的滑动接触面做了低摩擦圆角处理，在墙面移动时不会出现卡滞、刮蹭墙面涂层的问题，沿预设墨线走刀时，装置侧边的定位挡边可贴靠墨线边缘，走刀过程中只要保持挡边与墨线重合，就能开出顺直的线槽，对作业人员的操作熟练度要求大幅降低，新手也能开出规整的墙面线槽。

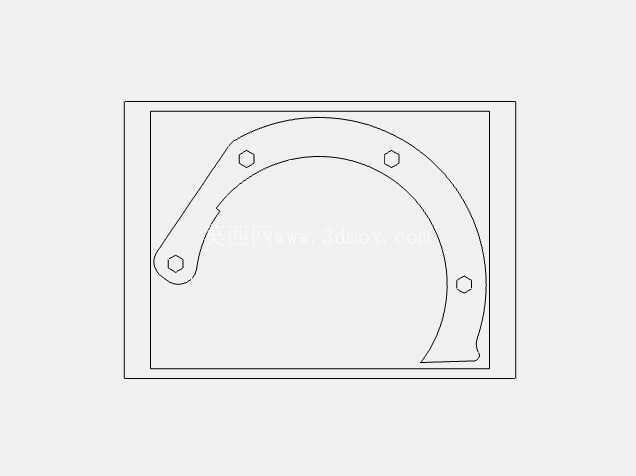

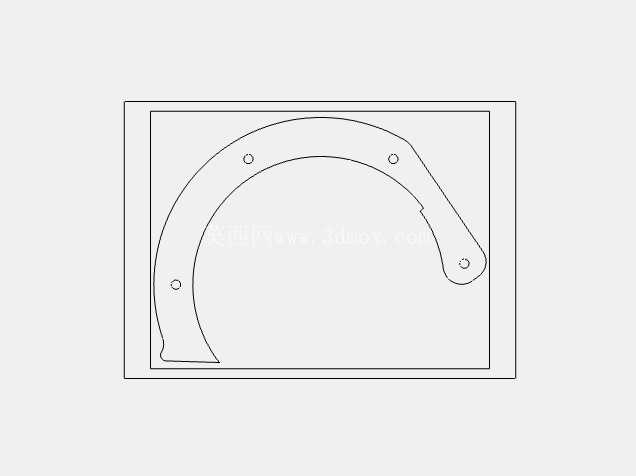

　　装置的出尘导流结构与磨片切削位置精准对接，导流口可外接常规工业吸尘器的吸尘软管，开槽过程中产生的混凝土、砖块粉尘可直接通过导流通道被吸走，减少作业面的粉尘扩散，改善现场作业的呼吸防护条件，导流通道的内壁做了圆弧过渡设计，不会出现粉尘堆积堵塞通道的问题，连续作业2小时以上也不需要停机清理通道。从结构强度设计来看，装置的主体受力部件采用层压胶合板配合激光切割加工成型，板材厚度控制在3.3mm，在保证夹持强度、支撑刚度的前提下，尽可能降低整套附件的自重，整套装置加装完成后总重量增加不超过300g，不会给手持作业增加过多负载；板材拼接位置采用定位槽加紧固件的连接方式，拼接位置的形位公差控制在0.2mm以内，保证磨片转动时不会与装置结构发生干涉，运行过程中无异常抖动。

　　在实际作业场景中，这套装置可适配红砖墙面、轻质加气块墙面、水泥砂浆抹面墙面的开槽作业，针对不同硬度的墙面材质，只需要更换对应材质的角磨机磨片即可，不需要调整装置的安装结构；作业过程中遇到墙面局部凸起的位置，支撑臂的浮动余量可自动适配1mm以内的墙面高差，不会因为墙面不平整导致磨片突然卡滞，降低角磨机反冲伤人的风险。装置的手柄延伸结构采用与角磨机副手柄同角度的设计，作业时可双手握持设备，走刀过程中施加的进给推力更平稳，避免单手握持时力度不稳导致的磨片崩边、线槽宽窄不一的问题；开槽作业完成后，只需要松开锁紧旋钮即可快速拆下装置，角磨机可立刻恢复原有打磨、切割的功能，不需要额外的工具拆装转换，适配装修现场多工序切换的作业节奏。
