集成Arduino控制的弹射装置结构设计

项目分类:通讯工具类 发布时间:2026-01-12 ID:1121453
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计
  • 集成Arduino控制的弹射装置结构设计

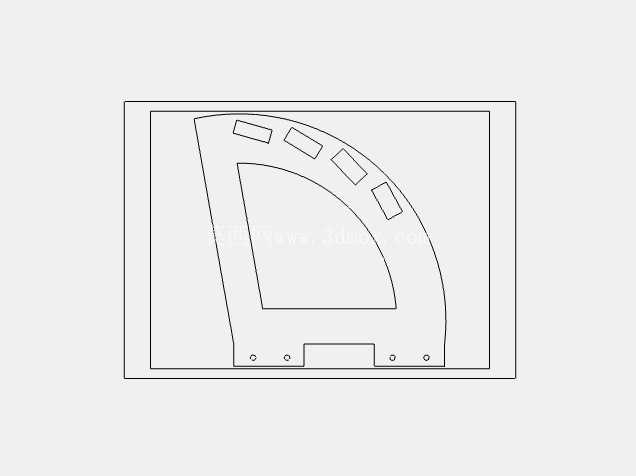

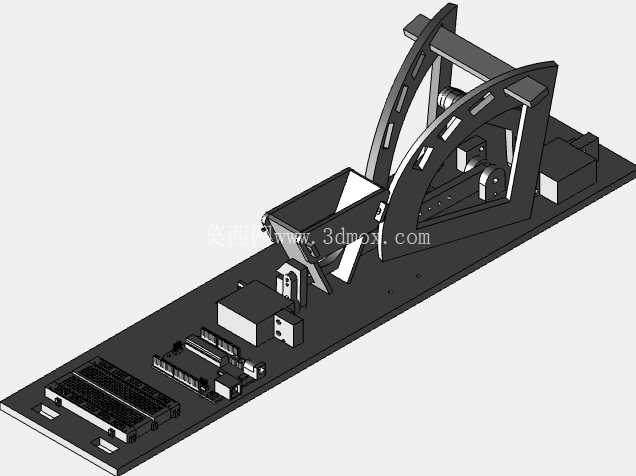

这套弹射装置采用Arduino作为核心控制单元,整体采用底板集成式布局,所有功能组件均安装在同一块平直安装基板上,大幅降低了装配调试阶段的对位难度,也方便后续在实验台面上完成固定安装。从结构组成来看,装置核心的弹射执行部分采用弧形摇臂搭配蓄力支架的结构形式,摇臂上开设多组等距调节孔位,可根据实际发射需求调整蓄力行程与初始发射角度,适配不同重量、不同发射距离要求的抛射对象。摇臂的铰接点位做了加厚轴承位设计,避免反复动作过程中铰接孔出现磨损旷量,保证发射动作的重复定位精度。

在控制与驱动部分,基板上预留了Arduino控制板的标准安装位,旁边配套布置了驱动模块、电源接口与接线端子排,所有走线都可以沿着基板上预设的线槽排布,避免动作过程中线路被运动部件剐蹭拉扯。弹射触发机构采用舵机驱动的锁止结构,当控制板发出触发信号时,舵机带动锁舌脱开,蓄力完成的摇臂在弹性元件的作用下快速完成弹射动作,触发响应延迟控制在毫秒级,可满足实验场景下对动作时序的精准要求。

从实际应用场景来看,这类集成电控的弹射装置可用于高校机械原理实验教学,帮助学生直观理解连杆机构运动、弹性势能转换、电控逻辑触发等知识点,也可作为小型自动化分拣线的抛料执行机构,针对轻质小件完成定点抛送分类,还可用于科普展示场景,直观演示机电一体化设备的工作逻辑。设计过程中充分考虑了安装边界问题,整体基板采用矩形平直结构,四个角位预留了标准安装孔,可直接通过螺栓固定在实验台架或者设备机架上,不需要额外设计转接安装板。

结构设计阶段对运动干涉做了完整校验,摇臂在整个摆动行程范围内,与基板上的控制元件、驱动模块、接线端子都保持足够的安全间隙,不会出现运动剐蹭问题。供弹位置设置在摇臂初始位的侧方,采用敞口式料槽设计,可手动放置待抛射物件,也可后续拓展自动上料组件,不需要对主体结构做大幅改动。弹性元件的安装位同样设置了多组固定点,可根据发射力度需求更换不同刚度的弹性件,或者调整弹性件的预拉伸长度,实现发射力度的灵活调节。

考虑到实验与调试阶段的频繁拆装需求,所有组件都采用螺栓连接的形式固定在基板上,没有采用焊接、铆接等不可拆卸连接方式,方便后续更换损坏部件,或者调整各组件的安装位置。摇臂的侧面做了减重槽设计,在保证结构强度的前提下降低了运动部件的整体重量,既减少了弹射动作的惯性冲击,也降低了驱动锁止机构的负载,提升整套装置的使用寿命。整套装置的结构逻辑清晰,各功能模块分区明确,控制区、驱动区、执行区之间没有交叉重叠,既方便接线调试,也能避免动作过程中出现安全隐患,适合作为机电一体化入门级的实训结构参考,也可作为小型弹射类设备的基础结构原型进行二次拓展开发。
