3吨承载型钢锯马支撑作业架结构

在车间现场的锯切、工件临时支撑、轻型装配作业场景里，这类承重支撑马凳是一线操作岗使用频率极高的辅助工装，不同于普通轻型木工锯马，这款3吨额定负载的型钢锯马，完全采用金属型材拼接的钣金焊接结构设计，从根源上规避了木质、薄壁塑料支架易变形、承重不足、受冲击易开裂的问题，能适配金工车间、维修现场、户外临时作业点的多种重载支撑需求。日常作业中，它既可以成对搭配作为长型材锯切时的两端支撑，配合手持切割机、往复锯完成型钢、管材的截断作业，也可以单独作为重型工件的临时放置架，在设备拆装、零部件检修时承托拆下来的厚重构件，甚至在轻型焊接作业里，也能作为垫高工装把工件抬升到适合操作的高度，避免作业人员长期弯腰操作带来的疲劳损伤。

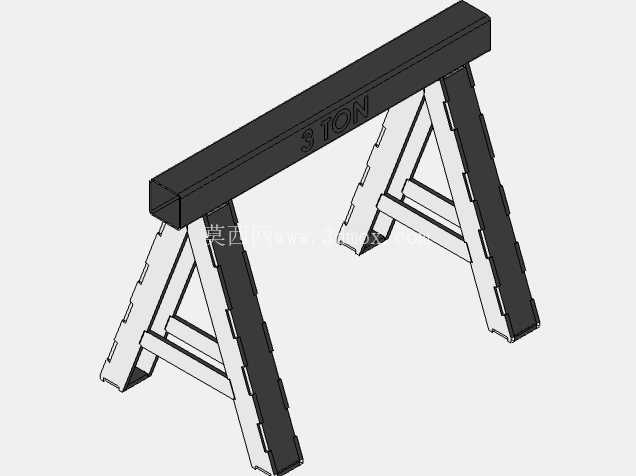

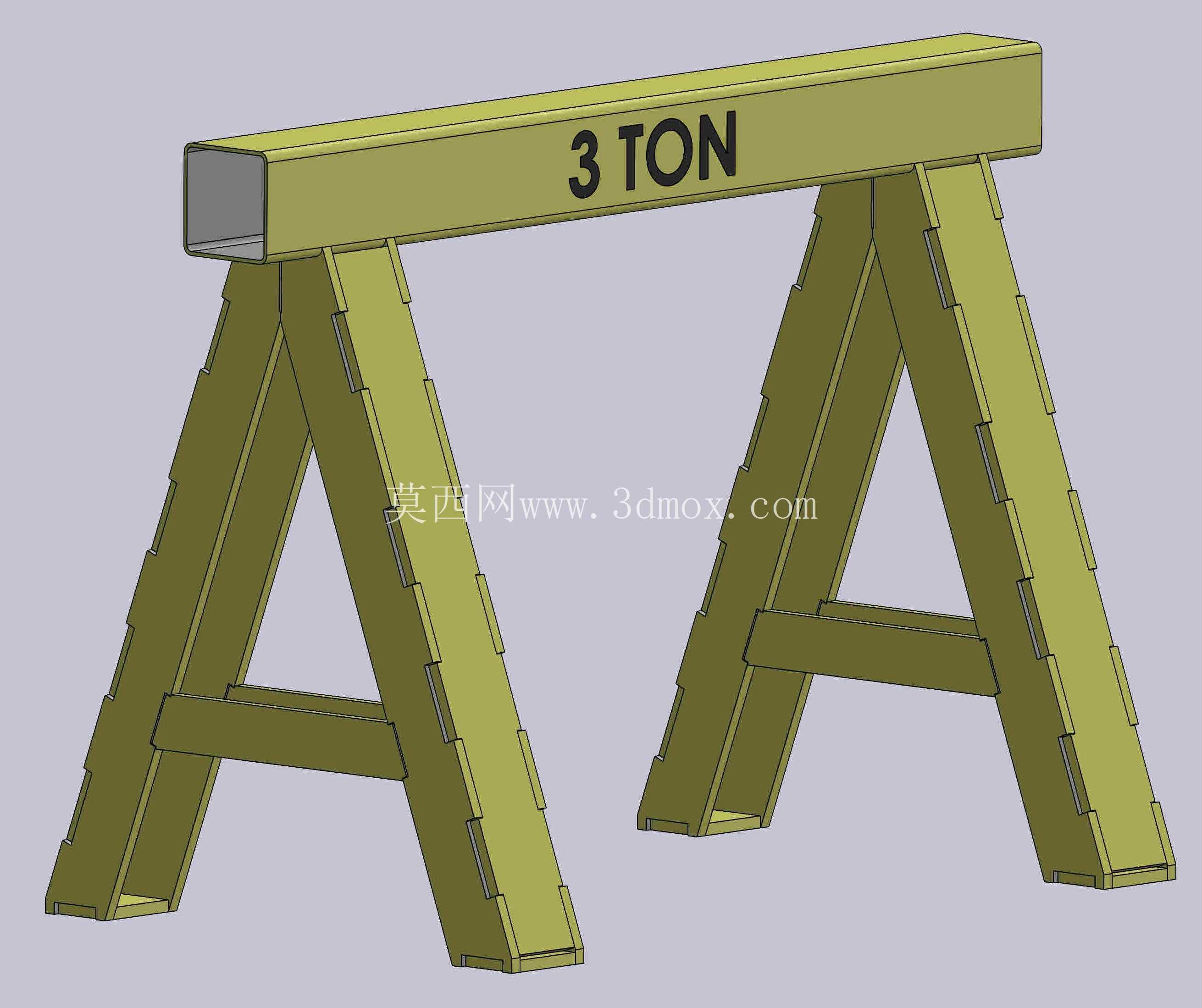

从结构设计逻辑来看，这款锯马没有采用复杂的铸件或者机加工件，全部采用标准矩形钢管作为基础原材料，顶部的主梁采用大截面的矩形管作为主要承力构件，3TON的负载标识直接标注在主梁侧面，直观提示作业人员额定承载上限，避免超载使用带来的结构失效风险。两侧的支撑腿采用双片A字形撑开结构，每侧的支腿都用两根同规格矩形管斜向布置，中间加装横向的连接撑杆，把单侧支腿连成稳定的三角形框架，这种结构的优势在于，垂直方向的负载会顺着斜向支腿分解到两个支撑端点，不会出现单根直腿受力时的压杆失稳问题，同时A字形结构自带较大的支撑跨度，侧向的抗倾覆能力远优于直腿结构，就算作业时工件有轻微的侧向撬动，支架也不容易翻倒。支腿和主梁的连接位置采用满焊焊接工艺，所有焊缝都沿着型材贴合面连续施焊，没有点焊虚焊的薄弱点，能保证负载传递路径连续，不会在连接位置出现应力集中断裂的问题。

尺寸设计上完全贴合一线作业的实际需求，梁体的工作宽度设置为1200毫米，这个宽度刚好能承托常规6米定尺型材截断后的中段工件，不会因为支撑面过窄导致工件悬挑过长产生下弯变形；整体总宽度1400毫米，是在梁体宽度基础上，两侧支腿各向外延伸出100毫米的支撑余量，进一步扩大底部的支撑接触范围；腿部的落地宽度为790毫米，这个尺寸刚好适配车间常规的通道宽度，成对摆放时不会占用过多的作业面空间，作业人员在两侧操作时也不会被支腿磕碰脚部。整个支架没有设计可折叠的活动关节，这是出于重载场景的可靠性考虑，活动折叠结构必然存在铰接间隙，长期重载下铰接轴会磨损变形，反而会降低支架的稳定性，采用全焊接固定结构虽然牺牲了折叠收纳的便利性，但换来了长期使用的结构刚性，适合固定作业区域长期放置使用，不需要频繁转场挪动的场景。

从建模细节来看，所有型材的交接位置都做了贴合切口处理，支腿斜向和主梁连接的位置，按照支腿的倾斜角度做了相贯线切口，让支腿端面能完全贴合在主梁的下表面，焊接时不需要额外填充大量焊料填补缝隙，既减少了焊接变形量，也让连接位置的受力更均匀。支腿的底端没有加装额外的脚垫，是考虑到金工车间地面经常有铁屑、油污，橡胶脚垫容易被铁屑扎穿或者被油污腐蚀，直接用型材端面接触水泥地面，反而更耐磨耐用，就算长期使用后底端出现磨损，也可以直接把磨损段切割掉重新打磨端面，维护成本极低。中间的横向连接杆设置在支腿高度的三分之一位置，这个位置刚好是支腿受力时弯矩最大的位置，加装横向撑杆后能有效约束支腿的侧向变形，避免支腿在重载下向外撑开变形。

实际选型使用时，这类锯马通常需要成对配置，支撑长工件时两个支架的间距要根据工件的长度调整，保证工件的重心落在两个支架的支撑范围内部，支撑异形工件时需要在支架和工件接触的位置垫上橡胶垫或者木方，避免工件表面被型钢棱角刮伤，同时也能增大摩擦力防止工件滑动。日常维护只需要定期检查焊缝位置有没有开裂、支腿有没有出现明显的弯曲变形即可，不需要做特殊的润滑或者保养，结构简单可靠，几乎没有易损部件，能在车间环境下长期稳定服役。
