螺杆式V型夹紧工装结构设计

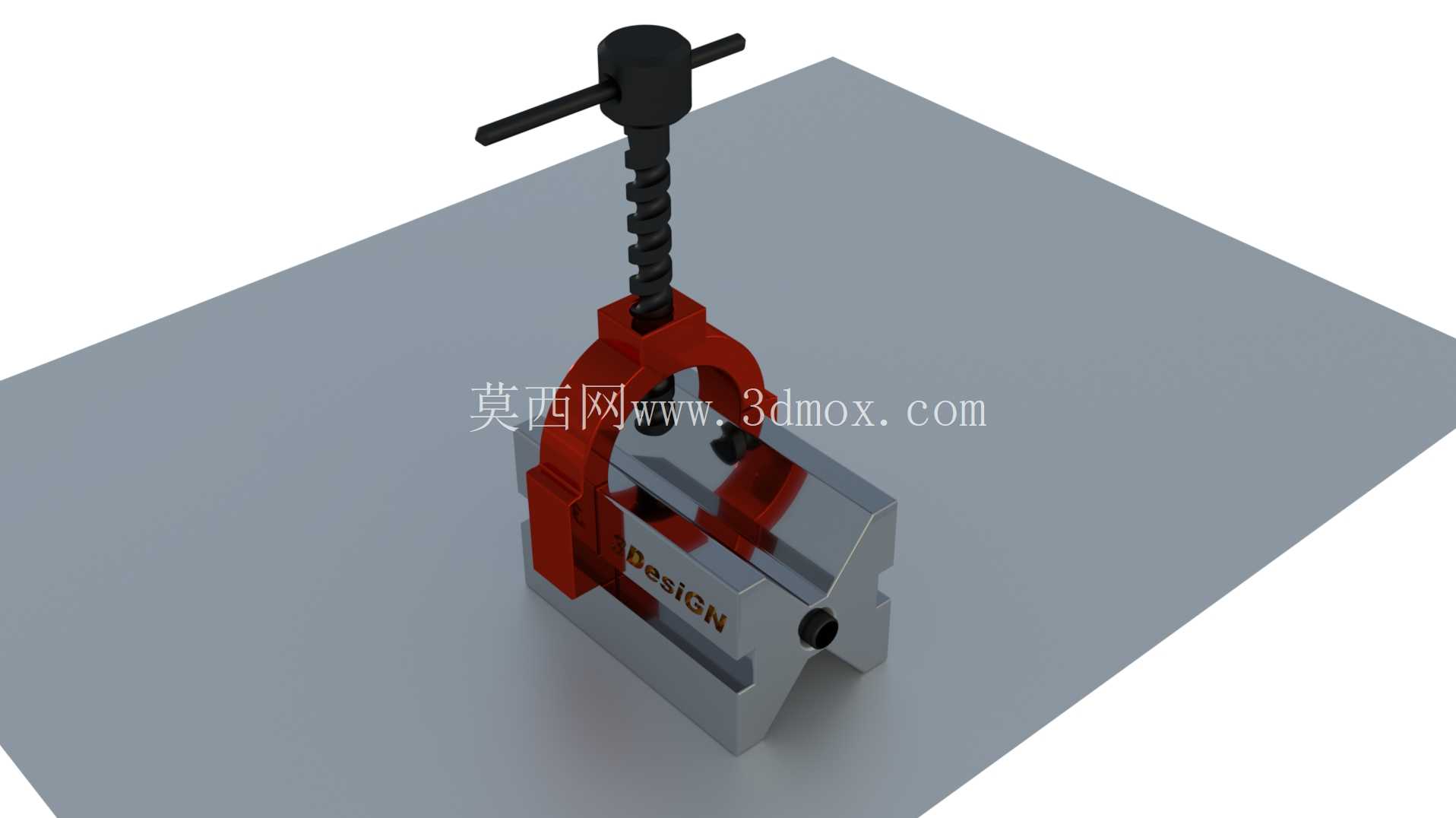

　　这款螺杆驱动的V型夹紧结构，是小型机加工工位、钳工修配场景里十分常用的夹持类工装，日常作业中主要承担轴类、小型矩形截面工件的装夹固定任务，不管是划线工序、小余量打磨修整，还是小型零件的钻孔、攻丝定位，都能提供稳定的夹持力，避免工件在作业过程中出现位移、偏转。从结构组成来看，整套装置分为V型基座、C型夹臂、传动螺杆、施压压头四个核心部分，V型基座采用90度开口设计，两个定位面做了等高研磨处理，不管是夹持圆形截面的棒料、轴件，还是方形的小型块料，都能自动完成对中定位，不需要额外调整找正，能大幅缩短单件装夹的辅助时间。夹臂部分采用拱形C型结构，这种结构的优势在于能在保证夹持开口范围的前提下，尽可能降低整体结构重量，同时拱形的受力路径能把螺杆施加的下压力均匀分散到两侧连接臂上，避免长期受力出现臂体张开变形的问题。传动部分采用梯形螺纹螺杆，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的摩擦阻尼更适中，既可以通过手柄转动轻松施加足够的夹紧力，又能在撤去外力后实现自锁，不会因为作业过程中的振动出现螺杆松退、夹持力下降的情况。

　　螺杆顶端的T型手柄做了加长设计，不需要借助额外的加力杆，徒手转动就能满足常规小型零件装夹的力矩需求，手柄和螺杆采用分体式装配，手柄杆可以在螺杆头部的通孔内自由滑动，转动时可以根据发力需求随时调整力臂长度，在空间受限的工位上也能顺利操作。螺杆底端和压头之间做了活动连接，压头可以根据被夹持工件的上表面角度做小范围的自适应偏转，保证压合面和工件表面完全贴合，不会出现点接触压伤工件表面、或者夹持力偏向一侧导致工件翘起的问题。

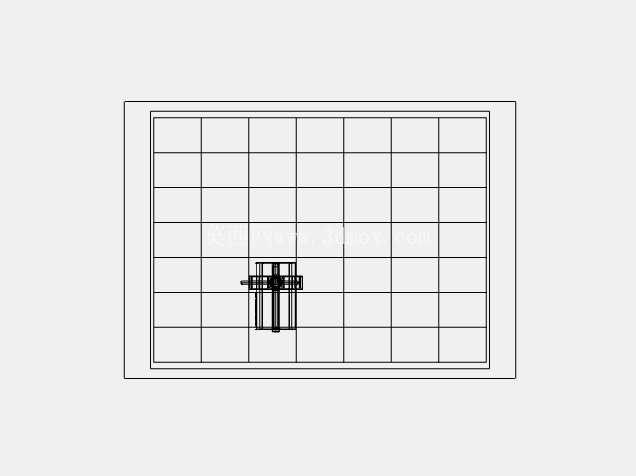

　　V型基座的侧面预留了定位销孔和安装沉孔，既可以直接放置在工作台面上作为手持工装使用，也可以通过螺栓穿过沉孔把整套夹具固定在钻床工作台、钳工划线平台上，作为固定式工位夹具使用，安装孔的孔位间距按照常规小型工装的通用安装尺寸设计，能适配多数现有工作台的T型槽间距，不需要额外加工转接板。从安装边界来看，整套夹具的闭合状态下整体高度不超过180mm，V型基座的底面长宽尺寸控制在120mm*80mm范围内，最大夹持开口高度为65mm，V型槽的最大适配直径为50mm，不管是放在台面上使用还是固定安装，都不会占用过多的工位空间，适合在桌面型加工设备、狭小的维修工位上布置。

　　设计过程中特意对夹臂的受力薄弱位置做了加厚处理，在C型臂和V型基座的连接转角处做了圆角过渡，避免应力集中导致的断裂问题，所有和工件接触的定位面、压合面都做了表面淬火处理，硬度达到HRC45以上，长期使用不会出现压痕、凹陷，能长期保持定位精度。日常使用中，这类夹具不需要复杂的维护，只需要定期在梯形螺纹的位置涂抹少量润滑脂，避免铁屑、粉尘进入螺纹缝隙导致转动卡滞即可，相比气动、液压类的夹紧工装，这种纯机械结构的夹具不需要外接动力源，不受气源、电源位置的限制，移动灵活，成本更低，在单件小批量加工、设备维修现场、教学实训场景里都有很高的使用频率。在建模过程中，所有配合面都按照实际装配公差做了间隙预留，螺杆和夹臂上端的螺纹孔采用H7/g6的配合精度，既保证转动顺畅，又不会出现过大的径向窜动，V型块的两个定位面的对称度公差控制在0.02mm以内，保证装夹后工件的中心高一致性，满足钻孔、划线工序的定位精度要求。压头的下表面做了防滑网纹处理，夹持表面光滑的工件时也能提供足够的摩擦力，避免工件受轴向力时出现滑动。
