ASTM D695-15标准压缩试验用负模结构

在高分子材料、复合材料的力学性能检测环节，压缩性能是判定材料承载能力、抗形变能力的核心指标之一，而试样制备的一致性直接决定试验数据的离散度与可信度，这套对应ASTM D695-15标准的负模，正是为批量制备符合标准尺寸要求的压缩试样设计的成型工装。日常实验室做压缩试验时，很多人会遇到试样尺寸偏差、端面平行度不足、柱体试样轴线倾斜的问题，这些制备环节的误差会直接导致试验时出现应力集中，测得的压缩强度、压缩模量数据偏离材料真实性能，而这套负模的结构设计，就是从成型端规避这类人为误差。

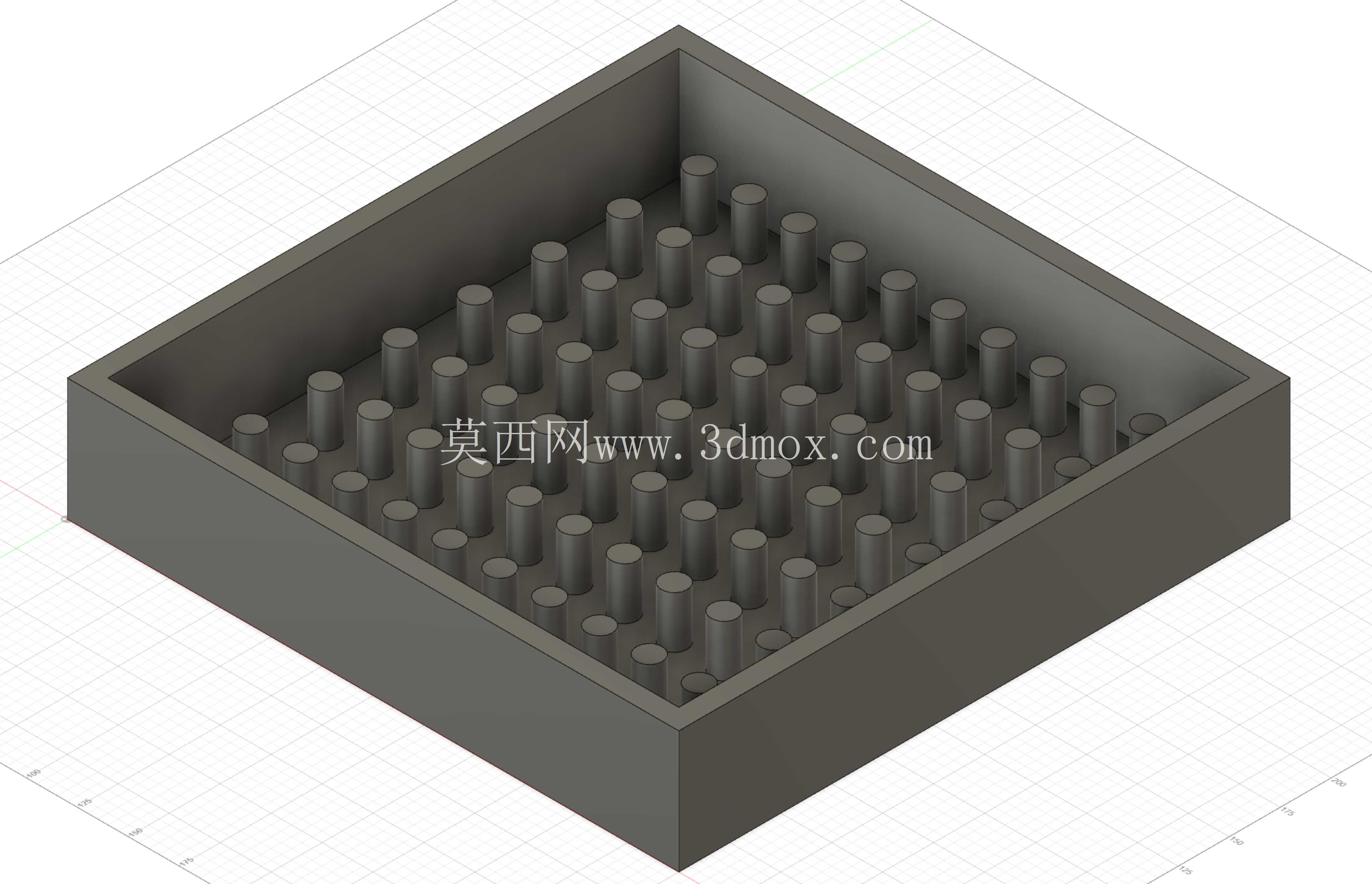

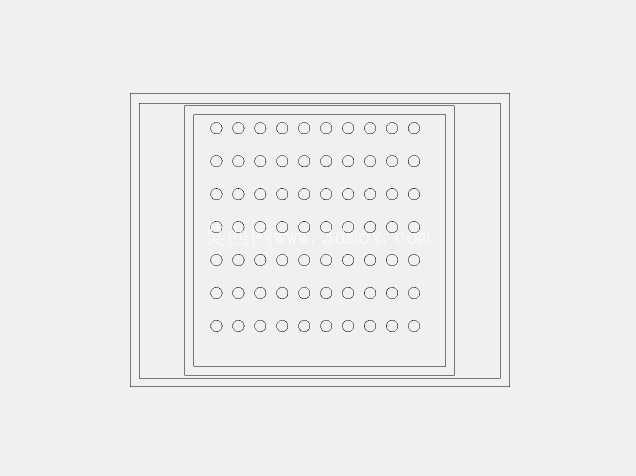

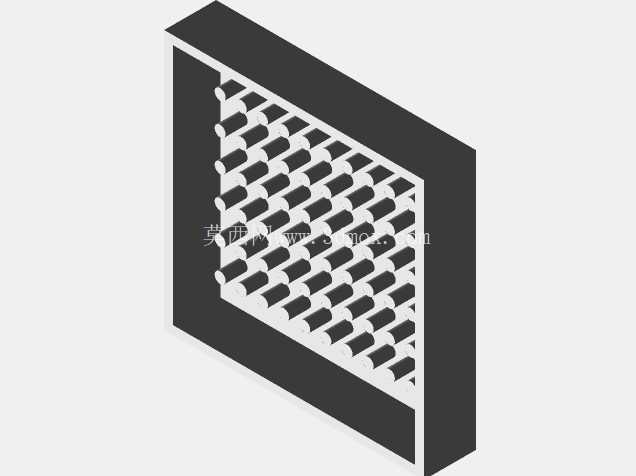

从结构上看，整体为方形敞口模腔，模腔内部规则排布圆柱形凸台，凸台直径严格匹配标准要求的12.7毫米，凸台轴向高度为25.4毫米，刚好对应标准压缩试样的公称尺寸。设计时没有采用整体式实心模腔，而是通过阵列凸台的结构，一次装模即可成型多根标准圆柱试样，大幅提升试样制备效率，适合需要多组平行试样的批量检测场景。模腔的侧壁厚度做了针对性加强，因为不管是浇注树脂类试样还是模压成型复合材料试样，成型过程中材料固化或受压会产生侧向胀形力，足够的侧壁刚度可以保证模腔不会在成型压力下出现外扩变形，避免最终成型的试样出现尺寸超差、圆柱度不达标的问题。

模腔的边角位置做了微小的圆角过渡，这处细节设计是为了方便脱模操作——如果采用直角锐边结构，成型后的试样边角容易卡在模腔拐角处，脱模时很容易造成试样端部崩缺，需要重新制备，而微小圆角既不会影响试样的有效测试段尺寸，又能降低脱模阻力，减少试样制备的废品率。内部凸台与模腔底板的连接位置同样做了过渡圆角处理，避免应力集中导致凸台在反复脱模受力后出现根部断裂，延长模具的使用寿命。凸台的表面粗糙度要求控制在Ra0.8以内，光滑的表面可以减少试样与凸台之间的粘附力，不需要额外喷涂过多脱模剂就能顺利取出试样，也能避免脱模剂残留影响试样表面状态，进而干扰压缩试验的摩擦系数，保证试验数据的准确性。

从安装与使用边界来看，这套负模的外部尺寸适配常规实验室的平板硫化机、小型压力机的工作台面，不需要额外定制连接夹具，直接放置在设备压盘之间即可完成模压成型作业；如果用于浇注成型，平底结构可以直接放置在水平实验台上，模腔底部的平面度控制在0.02毫米以内，保证放置后不会出现倾斜，成型的试样端面与轴线垂直度满足标准要求。设计时没有设置复杂的开模机构，因为试样尺寸较小，采用整体式模腔配合顶出孔即可完成脱模，在模腔底板对应每个凸台的间隙位置预留了小直径顶出孔，成型后用顶杆均匀施力就能将整块带试样的成型块平稳顶出，不会因为局部受力导致试样弯折断裂。

在实际应用场景中，这套负模不仅适用于热固性树脂的模压成型，也适用于光固化树脂、浇注型聚氨酯等材料的试样制备，只要根据材料特性调整成型工艺参数，就能稳定制备出符合标准要求的压缩试样。阵列排布的凸台间距经过精准计算，相邻凸台之间的间隙足够成型后的试样有充足的壁厚支撑，不会在成型过程中出现相邻试样粘连的问题，同时也最大化利用了模腔的内部空间，在保证模具整体刚度的前提下，尽可能提升单次成型的试样数量。模腔的上口边缘做了微小的倒角导向，在加料或者合模的时候，不会因为锐边刮擦造成物料损失或者模具磕碰损伤，日常使用时的维护也比较简单，每次使用后只需要用溶剂清理残留的材料碎屑，不需要做特殊的防锈处理，适合实验室环境下长期反复使用。

很多工程人员在做材料压缩测试时，往往把注意力放在试验机的力值校准、压盘平行度调整上，却忽略了试样制备环节的精度控制，实际上试样本身的尺寸偏差、形位公差不合格，是导致试验数据无效的最常见原因。这套负模的设计逻辑就是把标准要求的尺寸公差直接固化到模具结构上，不需要操作人员在试样制备后再做大量的机加工修正，减少后续机加工带来的尺寸误差和表面损伤，从源头保证每一根试样都符合ASTM D695-15标准的尺寸要求，让测试数据更能反映材料的真实压缩性能，不管是材料研发阶段的配方筛选，还是来料检验环节的性能验证，都能通过这套工装提升试样制备的效率和一致性，降低试验环节的系统误差。
