MFT工作台二十毫米孔限位止动挡块

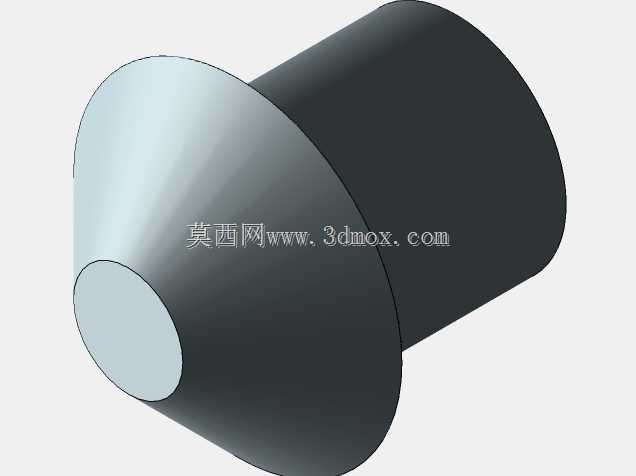

　　多工位柔性装配台在切换工装时，最容易被忽略的往往不是主定位销，而是台面边缘承担硬限位的小挡块。这类零件直接承受工件推入、夹具翻转或者气缸顶出时的侧向冲击，若仅用薄垫片或随意焊接的角钢代替，使用一段时间后就会出现台面划伤、定位面偏移、螺栓松动等问题。本次结构围绕MFT工作台上直径二十毫米的安装孔展开，将挡块拆成两种功能状态：一件放在运动路径终端作为止动件，另一件布置在辅助工位作为支撑件，二者共用相近的外圆安装基准，却在受力方向和接触高度上做了区分。止动件的核心是前端大直径圆柱段，端面保持平整并与轴线垂直，用于承接工件或滑台的碰撞；后段较小直径圆柱伸入工作台二十毫米孔内，形成插入式定位。这样做的好处是，挡块不需要依靠宽大底板来抵抗偏转，

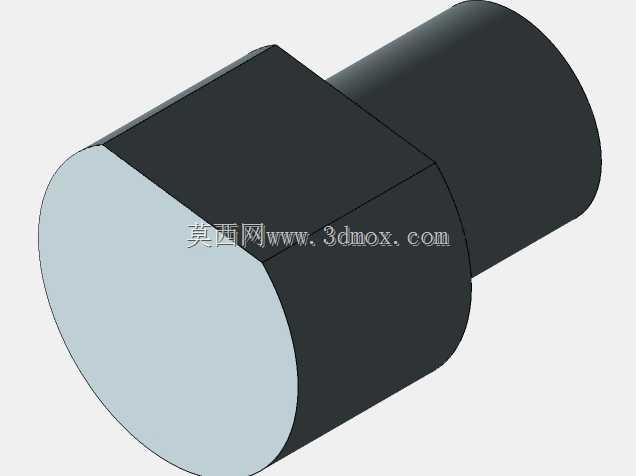

　　圆柱与孔壁之间即可承担大部分横向载荷，紧固件只负责轴向锁紧。支撑件则更强调接触稳定性，其圆柱段同样匹配台面孔位，但受力面不追求强冲击阻挡，而是为工件侧边提供托靠，避免长条形零件在装配过程中下垂或绕定位销转动。从外形边界看，零件整体为回转体加局部削边结构，大端圆柱形成主要限位面，小端圆柱控制安装同轴度，侧面削边区域可为扳手、锁紧螺母或台面附件留出操作空间。若完全采用整圆台阶轴，虽然加工简单，但在密集孔位上会与相邻夹具发生干涉；削边后，零件在相同强度下拥有更紧凑的旋转包络，装拆时也不必大范围拆除周边工装。设计时先确定二十毫米孔的配合关系。安装段不宜采用过紧配合，因为工作台孔需要反复使用，过盈配合会造成插拔困难并磨损孔壁；

　　间隙过大又会让挡块受冲击后产生明显晃动。工程上通常将安装段按过渡或小间隙配合处理，依靠端面贴合和锁紧件消除窜动。大端直径要明显大于安装孔，使其能够压在工作台表面，承担轴向限位；小端长度则需覆盖台面板厚并预留螺母或锁紧套的位置，过短会导致锁紧不可靠，过长则会在台面下方凸出，影响线槽、拖链或下部气缸布置。受力分析上，止动挡块最危险的位置不在接触面中心，而在大小圆柱过渡处。冲击载荷通过工件传到前端面，再经由圆柱段传递到孔壁，台阶根部会承受弯曲应力。因此过渡位置不能留下尖锐刀纹，建模时应保留圆角或平滑过渡，避免热处理或高频冲击后产生裂纹。若工作台节拍较快、碰撞频繁，还可在大端端面增加聚氨酯垫、淬硬镶片或可更换盖帽，把磨损集中在廉价易损件上，

　　主体挡块继续保留孔位基准。支撑件的设计思路略有不同。它面对的多是持续靠压而非瞬时冲击，接触高度要与工件基准面一致，过高会干涉工件上表面，过低则无法限制侧向位移。利用同一套二十毫米孔系布置支撑件，可以让工装调整更有规律：工艺人员只需沿T型槽或矩阵孔位移动挡块，就能适配不同长宽的工件，而不必重新焊接支架。圆柱式结构相比板式挡块还有一个优势，即角度适应性更强。工件侧边不一定完全平行于挡块轴线，圆弧面能够在小角度接触时自然引导工件到位；削边平面则可在需要明确靠平时提供平直接触面。实际建模时，应把两件模型放在工作台局部坐标系中校核：先建立二十毫米孔的中心线，再检查大端外圆与相邻定位销、夹紧器、传感器支架的最小间距；随后模拟工件从上下料侧滑入的路径，确认挡块最高轮廓不会碰到工件突出特征；最后核对下端伸出长度，保证锁紧后零件无轴向浮动。零件材料可根据工况选择普通碳钢表面发黑、中碳钢淬火或不锈钢。普通装配工位使用碳钢即可，若涉及焊接飞溅、切削液或洁净环境，则选用不锈钢并降低表面粗糙度。加工路线以车削为主，先保证两端圆柱同轴度，再铣削侧边平面，端面与轴线的垂直度直接决定止动精度。该挡块结构虽然简单，却把孔位定位、端面止动、侧向支撑和快速装拆集中在一个小型零件上，适合柔性工作台、焊接工装、检验夹具和手动装配线使用。
