五腔硅胶压缩测试试样成型模具结构

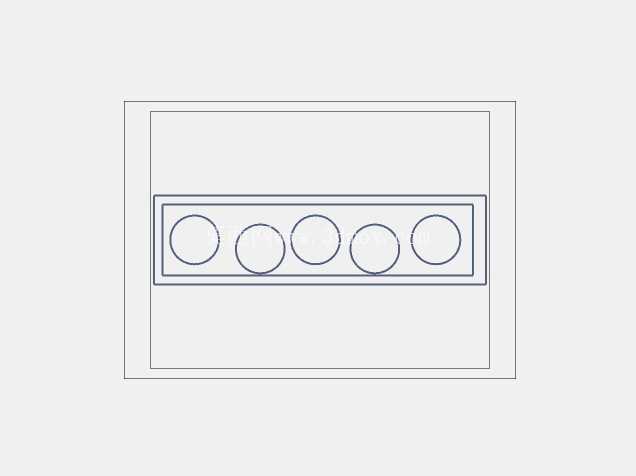

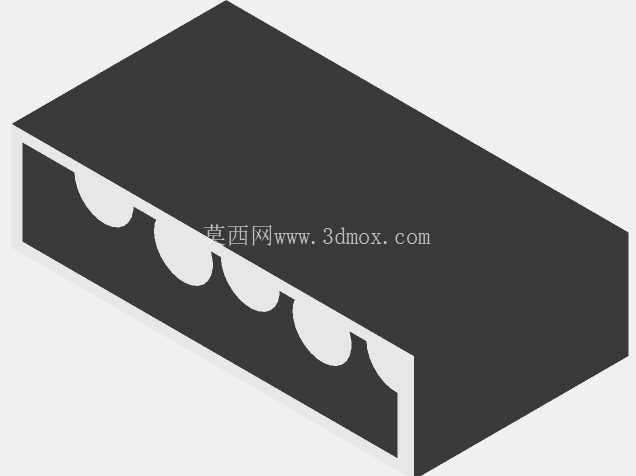

在材料力学性能测试环节，试样制备的一致性直接决定最终压缩测试数据的离散度，这套多腔硅胶模具正是为解决小尺寸圆柱试样批量制备的一致性问题设计的。日常做橡胶、硅胶类高分子材料压缩永久变形、压缩应力松弛测试时，单腔模具一次只能出一个试样，反复装料、脱模的过程不仅效率低，不同批次加料量、施压均匀度的偏差还会让试样直径、高度公差波动超出测试标准允许范围，直接影响后续试验数据的可信度。这套模具采用一字排开的五腔布局，单腔成型直径22毫米、深度44毫米的圆柱试样，排布时特意将各腔中心距控制在合理范围，既避免腔壁间距过小导致模具长期受压后变形，也不会让整体模具体积过大，适配常规实验室压片机的工作台安装边界，不用额外定制适配垫板就能直接装夹使用。

设计时首先考虑的是硅胶材料的成型特性，硅胶硫化过程中会有轻微的体积收缩，型腔尺寸在建模时就提前预留了收缩补偿量，保证脱模后的试样尺寸刚好落在测试标准要求的公差带内。模腔的排布没有采用密集阵列，而是沿模具长度方向一字排列，每个型腔的进料、排气路径长度一致，压制成型时不会出现远端型腔缺料、近端型腔飞边过厚的问题，五个试样一次压制成型就能达到测试要求，不用二次修整。模具的分型面选在型腔顶面位置，合模时的定位结构做了简化处理，没有采用复杂的导柱导套结构，而是靠模框周边的止口定位，日常使用时清理飞边、涂刷脱模剂都更方便，毕竟实验室场景下模具使用频率不算极高，但操作便捷性直接影响试验人员的工作效率，过于复杂的定位结构反而会增加日常维护的工作量。

从安装边界来看，模具整体外形为矩形结构，长宽尺寸适配常规20吨实验室压片机的加热板尺寸，不需要额外加装过渡板就能直接居中放置，模具厚度方向的尺寸也匹配压片机的最大开模行程，取放试样时不用调整压片机的限位开关。模腔的深度设计为44毫米，压制时加料量按照硫化后试样高度40毫米计算预留压缩量，多余的胶料会从分型面的溢料槽排出，不会在型腔边缘形成过厚的飞边，脱模后只需要简单修剪边缘就能直接用于测试，大幅减少试样后处理的工作量。

实际使用场景中，这套模具不仅能用于纯硅胶试样的制备，调整加料工艺后也能用于添加了填料的硅橡胶、低硬度聚氨酯材料的小尺寸试样压制，只要材料的硫化温度、收缩率在设计预留的范围内，都能保证成型试样的尺寸一致性。模具的型腔内壁做了光滑处理，没有额外的脱模斜度，因为硅胶类材料本身有一定弹性，脱模时只要用压缩空气从型腔底部的透气孔吹气，就能顺利把试样顶出，不会出现试样粘模、拉伤表面的问题，避免试样表面缺陷影响压缩测试时的受力状态。

在结构强度校核阶段，针对模具使用时的受压工况，对模腔壁厚做了受力验算，常规压制成型时的单位压力不超过10MPa，五腔同时受压时模框的变形量控制在0.02毫米以内，长期反复使用不会出现型腔鼓胀、模框变形的问题，模具的使用寿命能满足实验室长期测试的需求。和单腔模具相比，五腔的布局一次成型就能完成一组平行试验所需的试样量，不用多次压制，减少了不同批次压制时温度、压力波动带来的试样性能差异，让最终的压缩测试数据更具参考价值。模具的边角都做了倒钝处理，没有尖锐的棱角，日常搬运、装模过程中不会划伤操作人员，也不会刮胎压片机的加热板表面，符合实验室工装的安全使用要求。
