倾斜进料式太阳能干燥设备结构设计

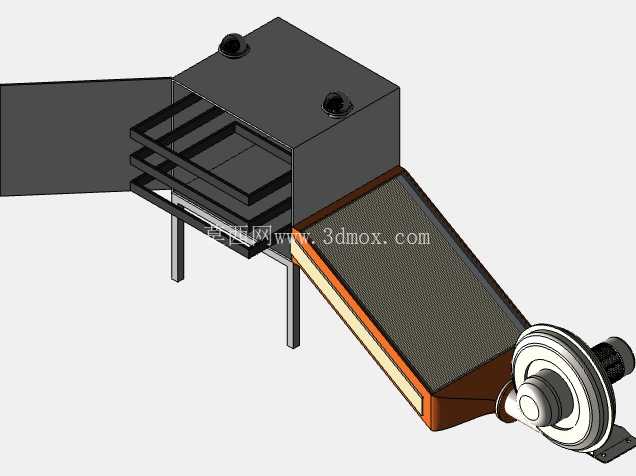

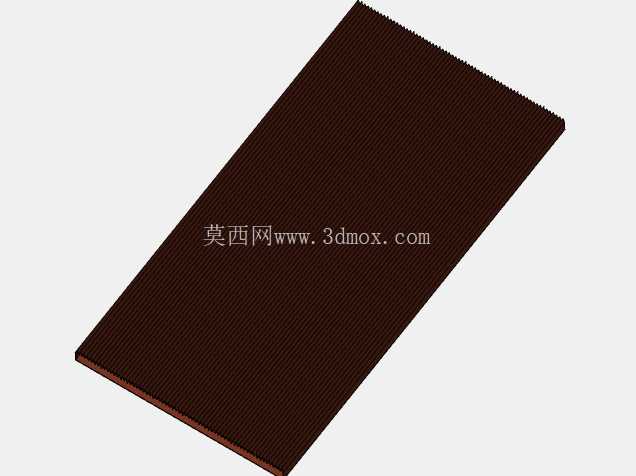

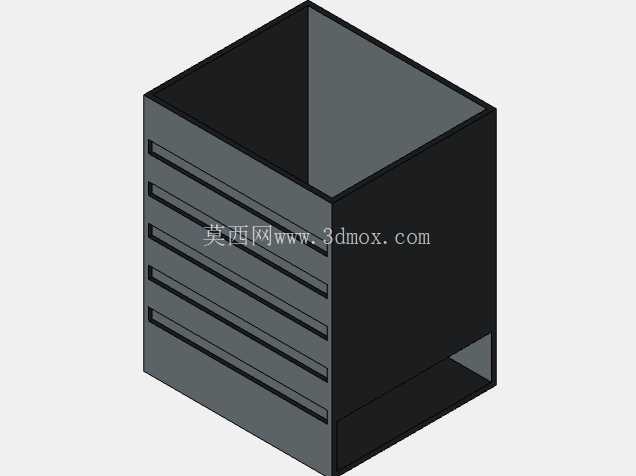

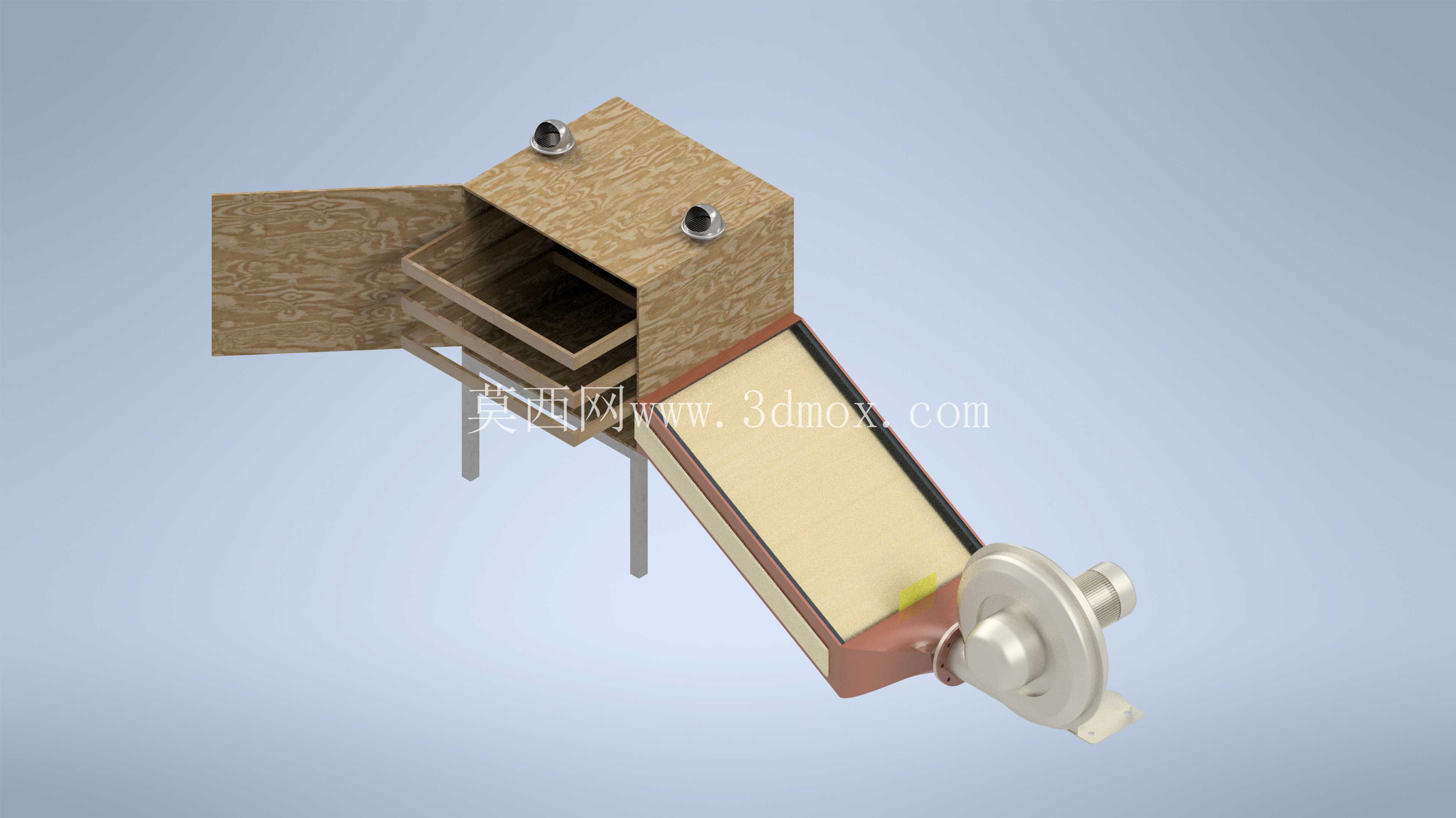

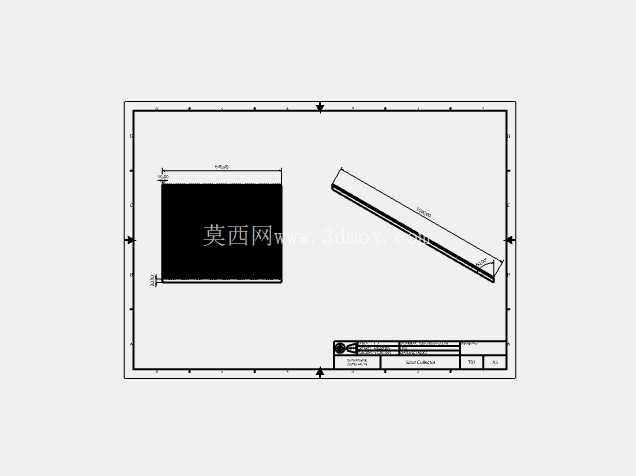

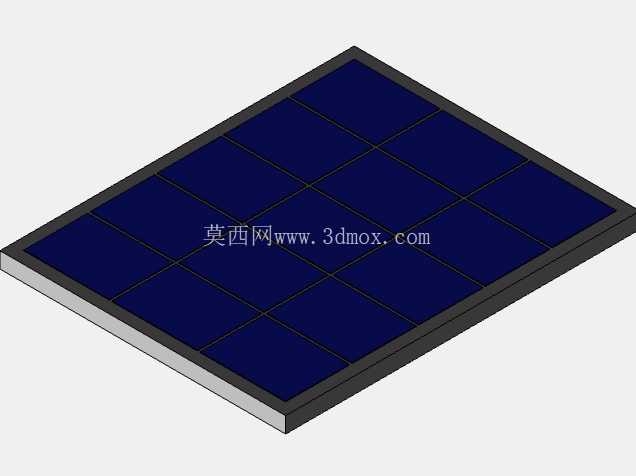

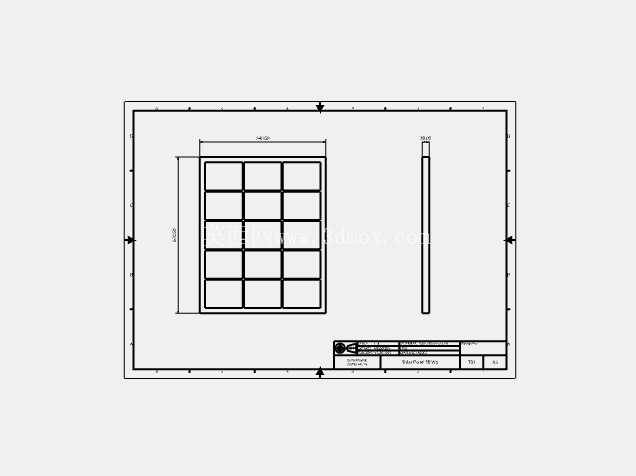

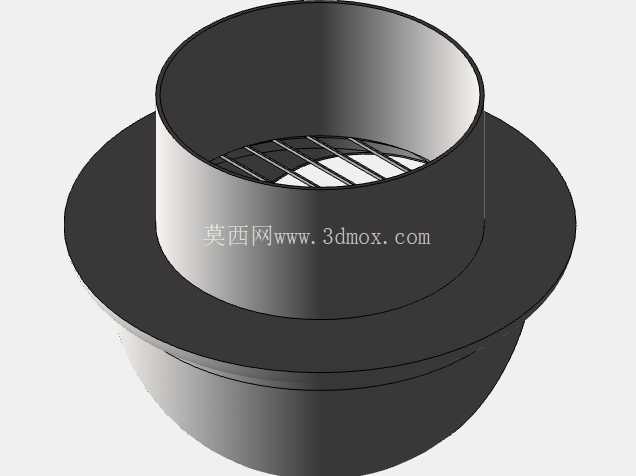

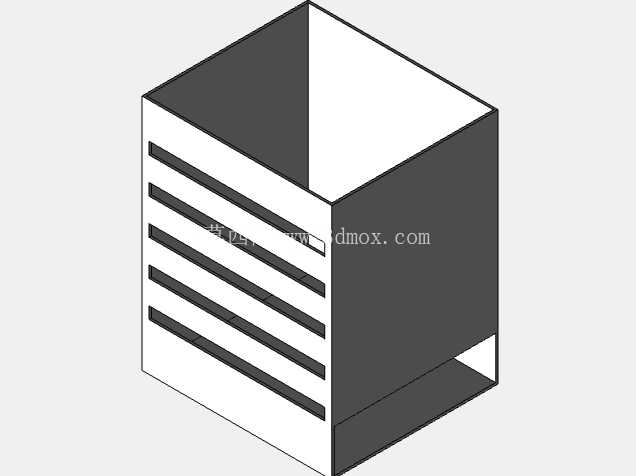

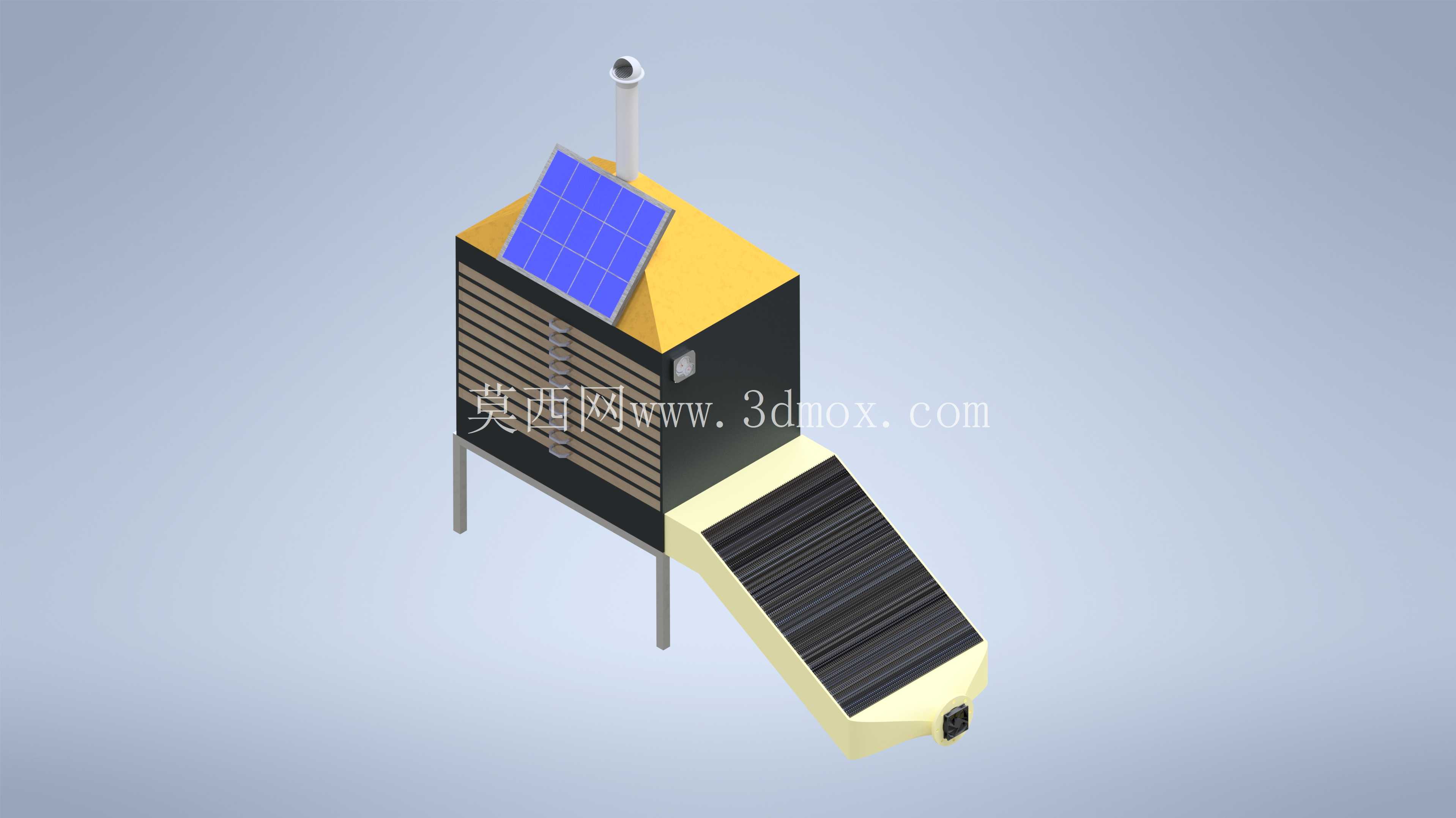

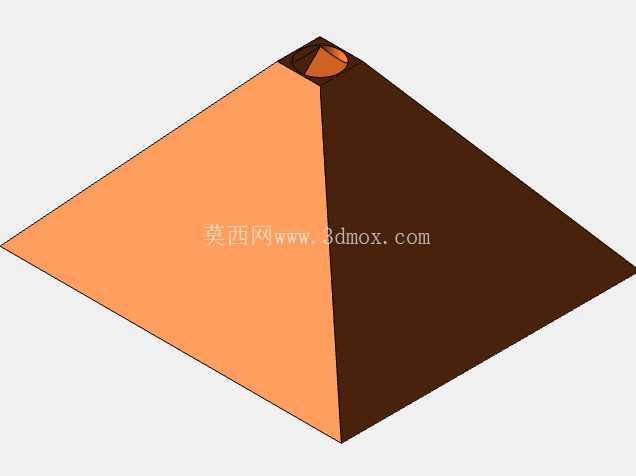

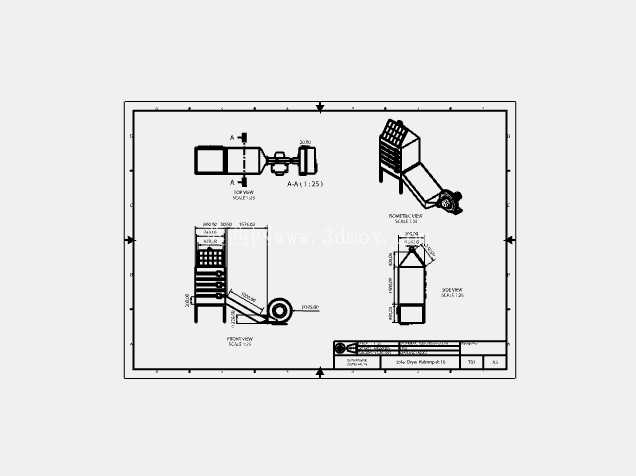

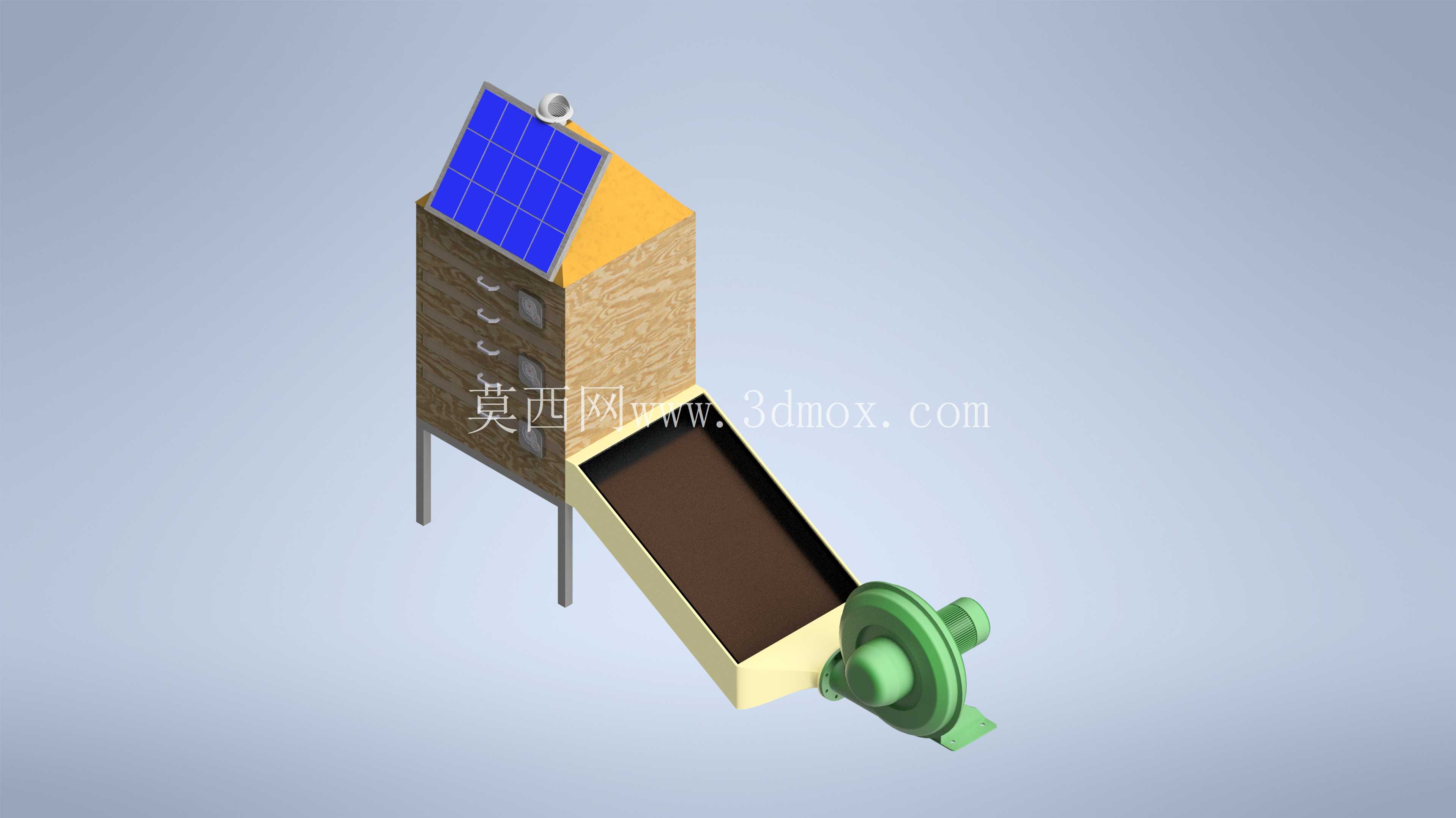

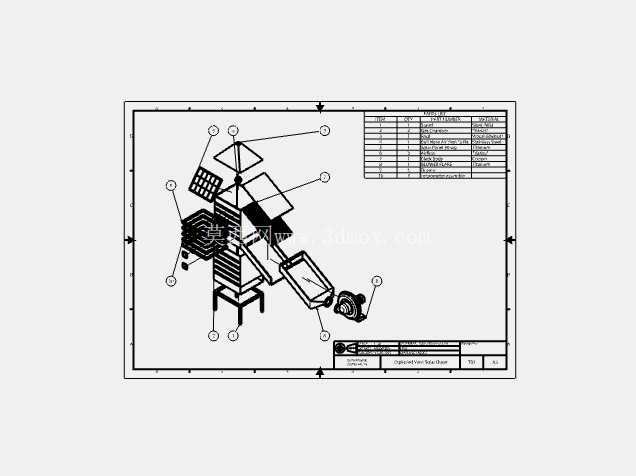

　　这套太阳能干燥设备的三维结构，核心瞄准农林产区分散式物料干燥的实际需求，适配无稳定工业供电的山区、乡村作业场景，可用于果蔬切片、中药材、谷物、小型经济作物的低温干燥作业，替代传统露天晾晒的作业模式，减少扬尘、虫蝇、突发降雨带来的物料损耗。从结构布局来看，设备采用立式干燥腔体搭配倾斜进料槽的组合设计，干燥腔体主体采用方箱式焊接结构，外侧预留光伏板安装的倾斜支撑面，光伏板的安装倾角匹配国内大部分地区的年平均太阳高度角，最大化接收太阳辐射能，无需额外追光结构即可满足日常供热需求，降低整体制造成本与后期维护复杂度。腔体顶部设置排气烟囱，内置简易风帽结构，可在腔体内热风携带湿空气上升后自然排出，避免湿空气在腔体内壁凝结回滴到待干燥物料上，烟囱的伸出高度经过气流组织核算，可形成足够的拔风力，无需额外配置引风风机即可实现腔体内的空气自然循环，进一步降低设备运行的能耗需求。干燥腔体的正面设置通风格栅，格栅采用等间距百叶式结构，既可以补充外界新鲜空气进入腔体下部参与热交换，又可以阻挡大体积杂物、虫类进入干燥腔内部，格栅的倾斜角度经过调整，可避免外界雨水顺着格栅溅入腔体内部。

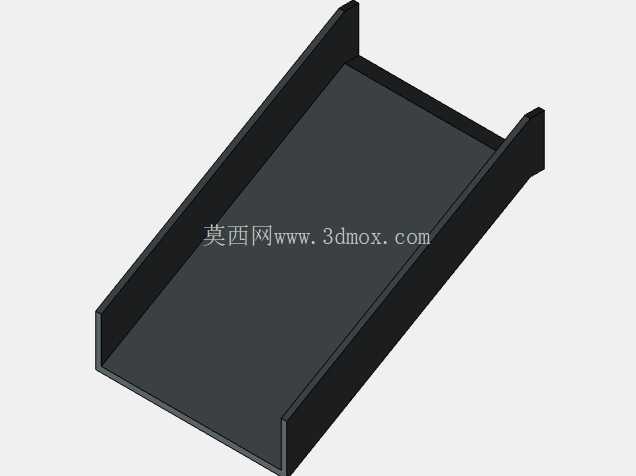

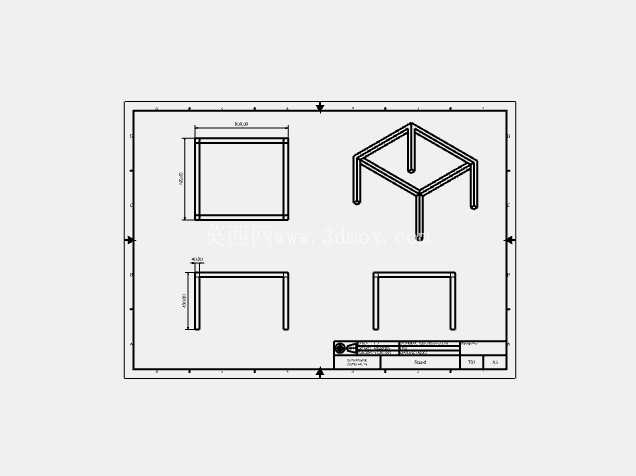

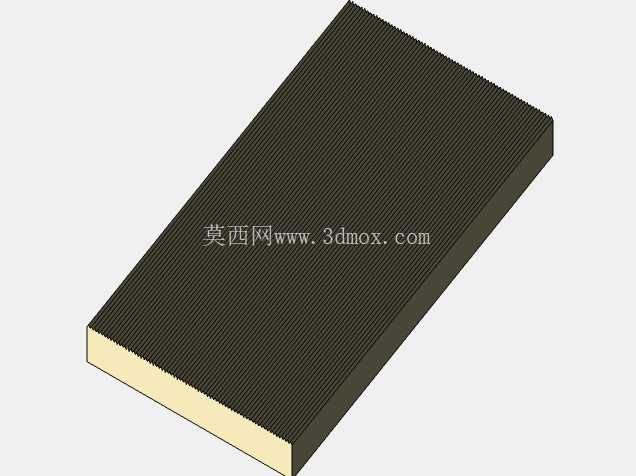

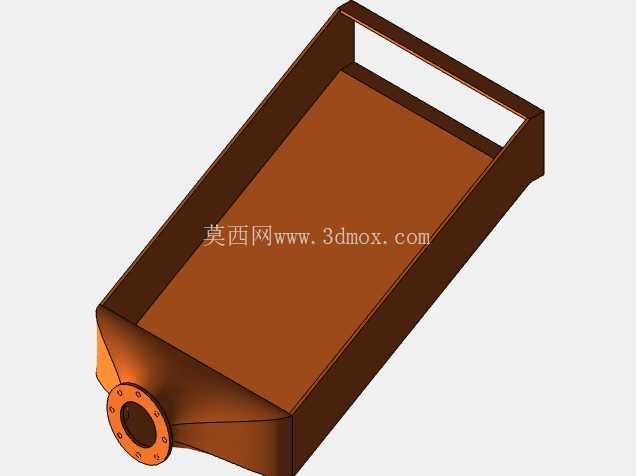

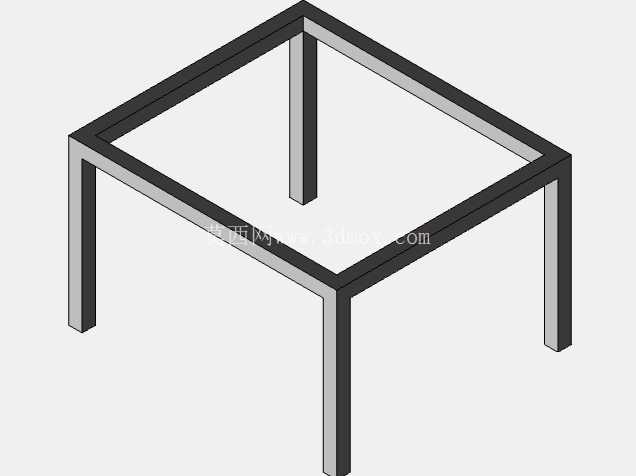

　　倾斜进料槽从干燥腔体侧下部向外延伸，槽体内部设置防滑导料结构，待干燥物料可从槽体端部的进料口连续铺放到槽内的输送承载面上，缓慢送入干燥腔体内部完成热交换干燥，干燥完成的物料可从腔体另一侧的出料口收集，槽体的倾斜角度兼顾物料自然下滑的顺畅度与干燥停留时间，无需额外配置复杂的输送驱动结构，依靠重力与物料自重即可实现连续进料作业，适配小规模农户、小型加工点的低强度作业需求。支撑腿采用可调式方管支腿结构，支腿底部设置安装固定孔位，可根据现场地面平整度调整支腿伸出长度，保证设备整体水平放置，避免进料槽内物料出现偏流、堆积的情况，支腿的高度预留了足够的下部操作空间，方便操作人员清理落料、检修下部出料结构。

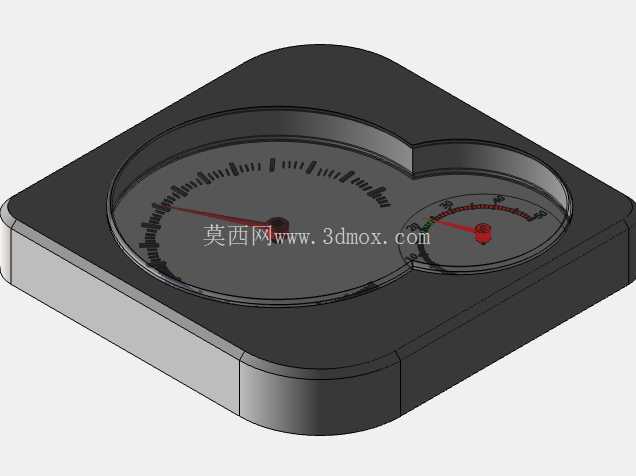

　　设备的整体安装边界控制较为紧凑，立式腔体的占地面积仅为2平方米左右，倾斜进料槽向外延伸的长度不超过1.5米，无需大面积平整硬化场地即可完成安装部署，适合在农户庭院、小型加工坊的闲置空地布置。从设计思路上，整套结构优先考虑无外接电源场景下的使用可靠性，所有运动部件尽可能简化，减少易损件数量，光伏板转化的电能仅用于辅助测温、小型风门调节的供电需求，主要干燥热源来自太阳能集热结构加热的空气，通过自然对流实现腔体内的温度均匀分布，干燥温度可维持在40-70摄氏度区间，适配大多数热敏性农林物料的干燥工艺要求，避免高温破坏物料的有效成分。腔体侧壁预留了观察窗安装位，可随时观察内部物料的干燥状态，调整进料速度与风门开度，控制干燥进程。

　　在结构细节处理上，所有与物料接触的内壁面都采用圆弧过渡设计，避免出现卫生死角，方便作业完成后清理残留物料，防止不同批次物料交叉污染；光伏板与腔体顶部的连接位置设置防水密封胶条，避免雨水顺着连接缝隙渗入腔体内部；排气烟囱的顶部设置防虫网，防止小飞虫从排气口进入干燥腔污染物料。整套结构没有复杂的电控与传动部件，普通操作人员经过简单讲解即可掌握操作方法，后期维护仅需定期清理格栅、通风口的积尘，检查光伏板表面清洁度即可，维护成本极低，非常适合分散式小规模干燥作业场景使用。
