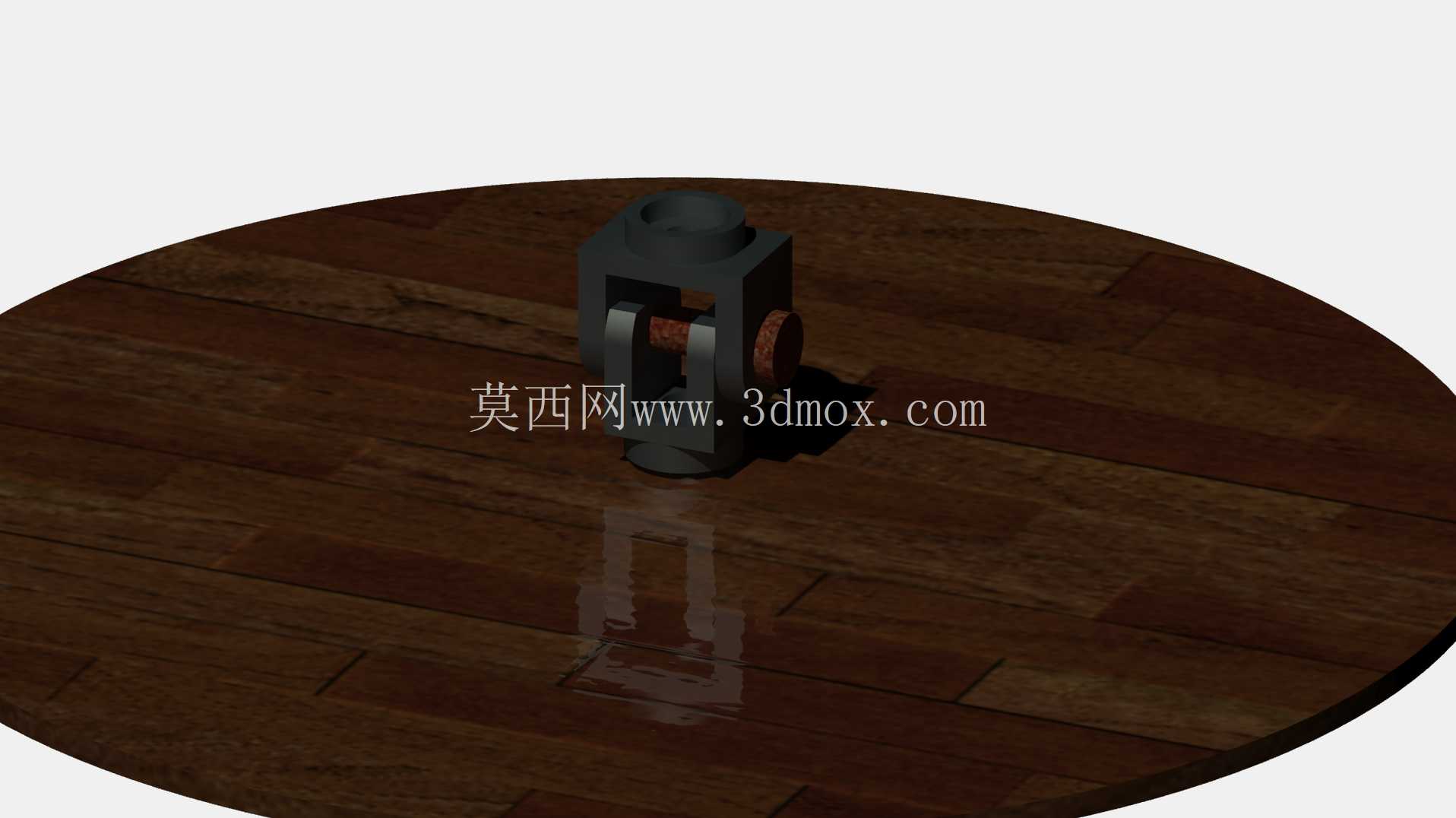

十字轴式万向节传动连接结构

在非同轴轴线的动力传输场景中，万向节是解决轴系偏角传动问题的核心部件，这类结构广泛出现在车辆传动系统、工业设备传动轴系、精密机床进给机构等需要跨角度传递旋转扭矩的位置。不同于刚性联轴器仅能补偿极小的同轴度误差，十字轴式万向节可以在两轴轴线存在较大夹角的工况下持续稳定传递动力，单节万向节的允许工作夹角通常可达到15°到25°，部分特殊设计的大偏角结构甚至可以覆盖更大的角度偏移范围，这一特性让它成为跨空间布局传动链路中不可替代的连接部件。

从结构设计逻辑来看，这套万向节采用十字轴作为核心传动中间体，两个叉形接头分别与主动轴、从动轴连接，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，工作时主动轴带动主动叉旋转，通过十字轴的空间转动将扭矩传递到从动叉，最终带动从动轴完成旋转运动。设计过程中需要重点校核十字轴轴颈的抗剪切强度、轴承接触面的接触应力，以及叉形接头根部的抗弯性能，因为在大扭矩传递工况下，叉头根部是应力集中最明显的位置，通常会在该位置设置合理的过渡圆角来分散应力，避免交变载荷下出现疲劳断裂。

实际选型应用时，首先要明确安装边界的尺寸约束：万向节的整体外径需要匹配安装空间的径向尺寸，避免转动过程中与周边机架、管线发生运动干涉；两端轴头的连接形式需要匹配对应轴系的接口，常见的连接方式包括键连接、花键连接、法兰连接等，不同连接形式对应的扭矩承载能力存在明显差异，花键连接因为接触面积更大、受力更均匀，通常用于大扭矩传动场景。需要注意的是，单十字轴万向节在存在传动夹角时，从动轴的转速会呈现周期性波动，夹角越大转速波动幅值越高，这种波动会带来传动系统的振动与附加载荷，因此在对传动平稳性要求较高的场景中，通常会采用双万向节串联的布置形式，通过合理调整两个万向节的相位与安装夹角，抵消转速波动，实现等速传动。

在日常运维场景中，十字轴轴颈与轴承的配合面是主要的磨损位置，设计时通常会预留润滑通道，方便定期加注润滑脂降低摩擦磨损，部分密封性能较好的结构会采用一体式密封轴承，减少日常维护的工作量。建模过程中需要重点还原各部件的配合间隙：十字轴轴颈与轴承孔之间需要保留合理的转动间隙，间隙过大会导致传动回程误差增大，传动精度下降，间隙过小则会出现转动卡滞，尤其是在工作温度升高出现热膨胀时，容易引发部件抱死。同时要注意叉形接头的开口尺寸需要满足十字轴的摆动空间要求，当万向节达到最大设计工作夹角时，叉头内侧不能与十字轴本体发生碰撞，否则会限制最大传动角度，甚至在工作过程中出现结构卡滞损坏。

这类万向节的应用场景覆盖范围极广，从重型载货汽车的传动轴系，到小型自动化设备的动力传输机构，再到农用机械、工程机械的行走传动系统，都能看到这类结构的身影。不同应用场景下的设计侧重点存在明显差异：重载场景下的万向节会采用更大直径的十字轴轴颈，叉头部分也会做加厚处理，提升整体结构的抗冲击能力；精密传动场景下的万向节会严格控制各配合面的加工公差，减小传动间隙，提升传动精度；而在有腐蚀环境的应用场景中，还会对部件表面做镀锌、镀镍等防腐处理，提升结构的环境适应能力。
