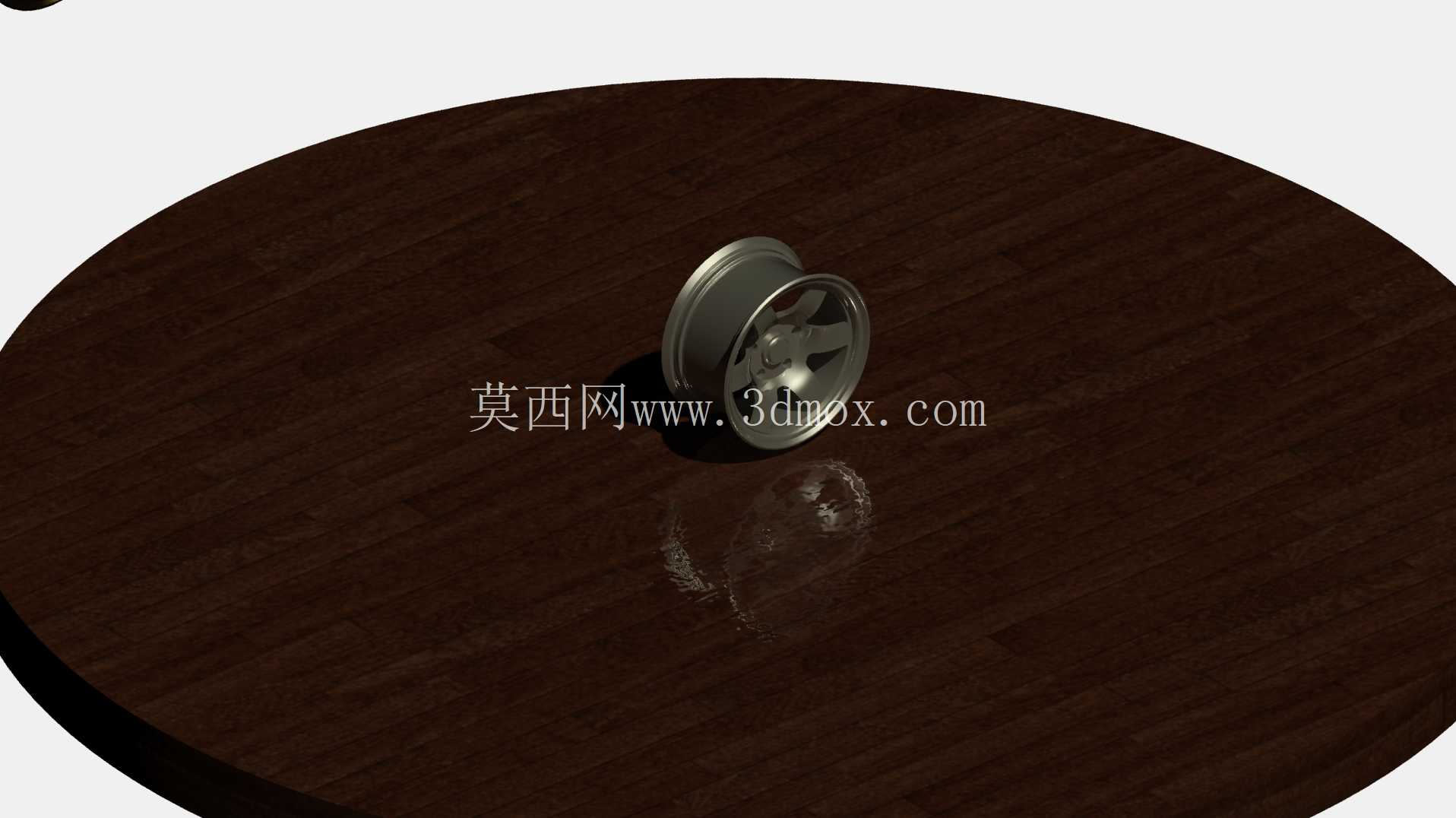

乘用车钢制轮辋结构三维设计方案

轮辋作为汽车行走系统的核心承载部件，直接决定了轮胎的安装适配性与整车行驶的安全边界，日常设计工作中接触到的轮辋结构，大多需要同时兼顾静态承载、动态冲击、装配兼容性多维度的性能要求，不能只做外观曲面的复刻。从实际装车场景来看，这类钢制轮辋主要适配普通家用乘用车的钢制轮毂配置，日常行驶中需要承受整车垂直载荷传递、转向时的横向力矩、制动过程中的扭矩反冲，还要覆盖颠簸路面带来的瞬时冲击载荷，设计阶段首先要明确的就是安装边界尺寸：轮辋的名义直径需要匹配对应规格的子午线轮胎胎圈座尺寸，轮缘高度符合国标对乘用车轮辋的轮廓要求，避免轮胎充气后出现脱圈风险；中心定位孔的尺寸与公差需要严格匹配车桥轮毂轴的定位止口，保证轮辋安装后的同轴度，减少高速行驶时的径向跳动量；螺栓孔的分布圆直径、孔位角度、孔径公差要和原车轮毂螺栓完全适配，孔位周边预留足够的压紧面，避免螺栓紧固后出现应力集中导致的轮辋开裂。

设计思路上，这类轮辋采用轮辐与轮辋本体焊接成型的结构，轮辐部分的曲面造型不是单纯为了外观，每一处弧度变化都对应应力分散的需求：靠近中心安装面的位置做加厚处理，承受螺栓紧固的压紧力与车桥传递的驱动扭矩，向外延伸的辐条部分通过渐变的曲面过渡，把行驶中受到的多方向载荷均匀分散到整个轮辋环向，避免局部应力超过材料屈服强度。轮辋的胎圈座位置设计有标准的凸峰结构，轮胎安装充气后，胎圈卡在凸峰与轮缘之间，即使遇到轮胎瞬时失压的极端情况，也能避免胎圈完全滑入轮辋槽内，降低车辆失控的风险；轮辋中部的凹槽深度是拆装轮胎的关键空间，深度不足会导致轮胎拆装困难，过深则会削弱轮辋整体的结构强度，设计时需要在拆装便利性与结构刚性之间找到平衡点。

从实际使用场景出发，轮辋的通风缺口位置需要匹配制动系统的散热需求，缺口的大小与分布角度既要保证行驶中气流能够顺利流经制动盘与制动片区域，带走制动产生的热量，避免制动热衰减，又不能因为缺口过大削弱轮辐的整体强度。轮缘部分采用圆弧过渡的加厚结构，日常行驶中如果遇到路肩剐蹭，加厚的轮缘能够承受一定的侧向冲击，不会轻易出现变形导致轮胎漏气；轮辋的整体壁厚设计需要经过载荷校核，在满足额定承载能力的前提下尽可能控制重量，降低非簧载质量，提升整车的悬挂响应特性与行驶平顺性。

建模过程中需要重点关注各个配合面的公差设定，中心孔的圆柱度、螺栓孔的位置度、胎圈座的轮廓度都是直接影响装车性能的关键形位公差，不能只做外观几何的搭建。轮辋与轮胎接触的所有表面都需要做光滑过渡处理，避免存在尖锐棱角导致轮胎胎圈被割伤；焊接位置的结构设计要预留足够的焊接工艺空间，保证轮辐与轮辋本体焊接后有足够的连接强度，同时减少焊接变形对轮辋整体形位精度的影响。很多新手建模时容易忽略轮辋的气门嘴安装孔位置，这个孔位需要布置在轮辐的缺口间隙处，角度要保证充气操作的便利性，同时孔位周边要做加强结构，避免开孔位置成为应力薄弱点，在长期交变载荷作用下出现开裂。

实际装车验证环节中，这类轮辋需要通过径向疲劳试验、弯曲疲劳试验、冲击试验三项核心性能验证，建模阶段的结构优化就是为了在设计层面提前规避试验中可能出现的失效问题：比如轮辐与轮辋的焊接位置避开应力集中区域，螺栓孔周边的应力值控制在材料许用应力范围内，轮缘的抗冲击变形量满足标准要求。不同车型的轮辋偏置距是安装边界中的核心参数，偏置距的大小直接决定了车轮的轮距与车轮在轮拱内的位置，偏置距设计不合理会导致轮胎与翼子板、悬挂部件发生运动干涉，建模时需要严格按照整车的硬点要求设定偏置距数值，保证车轮转向、跳动时的运动间隙符合设计要求。
