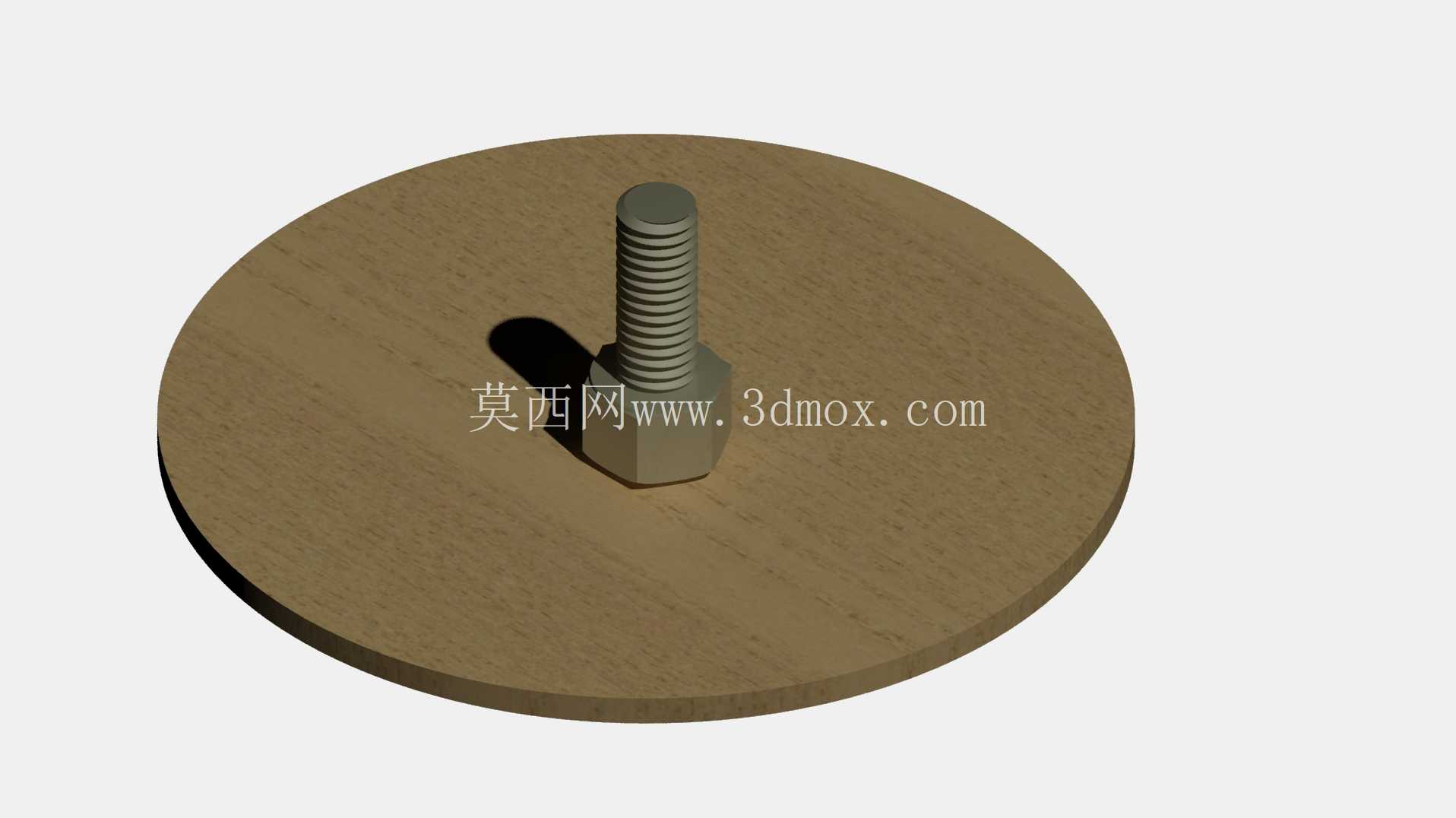

外六角螺栓结构设计三维数模

在各类机械结构装配场景中，螺栓作为最基础的可拆卸紧固元件，其结构设计的合理性直接决定整套连接结构的可靠性与服役寿命。这款外六角螺栓的三维建模，完全围绕实际装配工况的需求展开，建模过程中首先考虑的是不同场景下的安装边界限制：六角头的对边尺寸严格匹配常规呆扳手、套筒扳手的夹持公差范围，头部厚度既保证拧紧过程中不会因扭矩过大出现头部剪切失效，也避免头部过高占用过多装配空间，在狭小设备舱、密集管线布局的装配场景中，这种尺寸平衡能大幅降低装配干涉的概率。

从功能特性来看，这款螺栓的螺纹段采用标准牙型设计，牙侧角、螺距公差完全匹配通用内螺纹的配合要求，螺纹收尾处的退刀结构做了平滑过渡处理，避免螺纹末端应力集中导致的疲劳断裂——在振动工况明显的工程机械、轨道交通设备装配中，这种细节处理能有效降低螺纹副的松动概率，延长连接结构的维护周期。螺杆与六角头的衔接位置做了圆弧过渡，而非直角衔接，这一设计是为了分散头部承载时的应力，在承受轴向拉力、横向剪切力的复合载荷场景下，能避免头部与螺杆衔接处出现应力断裂，这也是很多非标准自制螺栓容易忽略的结构细节。

建模过程中，针对不同的应用场景做了结构适配：当用于钣金件连接时，螺栓头部的支承面做了平面度公差约束，保证拧紧后支承面与被连接件表面完全贴合，不会出现局部压应力过大导致的钣金件凹陷；当用于有密封要求的管路连接场景时，可在头部下方加装密封垫片，建模时预留了垫片的安装空间，螺杆光杆段的直径与垫片内孔的配合间隙控制在合理范围，避免垫片安装后出现偏心导致密封失效。

从安装边界来看，这款螺栓的六角头高度设计充分考虑了扳手的操作空间，在垂直于螺栓轴线的方向上，只需要预留出对应扳手厚度的操作空间即可完成拧紧作业，不需要额外的大空间避让，适合在结构紧凑的设备内部使用。螺纹段的长度设计覆盖了不同厚度被连接件的使用需求，当被连接件总厚度在螺纹有效长度范围内时，拧紧后螺纹末端露出2-3个牙距，既保证螺纹副的啮合长度足够承载额定拉力，也不会因为螺纹露出过长干扰周边其他零部件的运动。

在实际选型应用中，这款螺栓可适配普通钢构件连接、铝合金构件连接、工程塑料构件连接等多种场景，针对不同材质的被连接件，建模时也预留了表面处理的结构余量：比如做镀锌、达克罗表面处理时，螺纹的公差带预留了镀层厚度空间，不会因为镀层导致螺纹配合过紧无法装配；做发黑处理时，表面粗糙度的建模参数也匹配处理后的表面精度要求，保证拧紧时的摩擦系数在设计范围内，方便通过扭矩值控制预紧力大小。

很多初级建模人员在做螺栓类标准件建模时，往往只还原外形轮廓，忽略实际装配中的结构细节，比如六角头的倒角、螺纹起始端的引导结构、头部支承面的压痕避让等，这些细节在实际生产装配中会直接影响装配效率与连接可靠性。这款螺栓的三维数模在建模时，把这些工程实际中的细节都做了还原：螺纹起始端有1-2个牙的引导锥，方便装配时快速对准内螺纹孔，不会出现螺纹错牙导致的螺纹损坏；六角头的端部倒角既去除了加工毛刺，也能在套筒对准的时候起到导向作用，提升装配效率；螺杆末端的倒角同样是为了快速穿入被连接件的安装孔，在多孔位对齐的装配场景中，这种小细节能大幅降低装配对位的难度。

从承载特性来看，这款螺栓的杆部直径公差做了分级设计，当用于铰制孔螺栓连接场景时，光杆段的公差可以匹配H7的安装孔，承受横向剪切载荷；当用于普通受拉连接场景时，光杆段与安装孔保留合理间隙，方便快速穿装。这种结构兼容性让同一个基础数模可以通过简单的参数调整，适配不同的载荷工况需求，减少重复建模的工作量，也方便设计人员在不同项目中快速选型调用。
