十字轴式万向节传动连接结构

在各类需要变角度传递扭矩的机械传动链路里，万向节是绕不开的核心铰接传动部件，从农用机械的动力输出轴、工业输送机的转角传动段，到小型设备的动力转向衔接位，这类部件的存在解决了两根轴线不共线、存在动态夹角变化时的连续扭矩传递问题，避免刚性连接在轴线偏移时出现的轴件憋劲、轴承过载、传动卡滞甚至轴段断裂的故障。

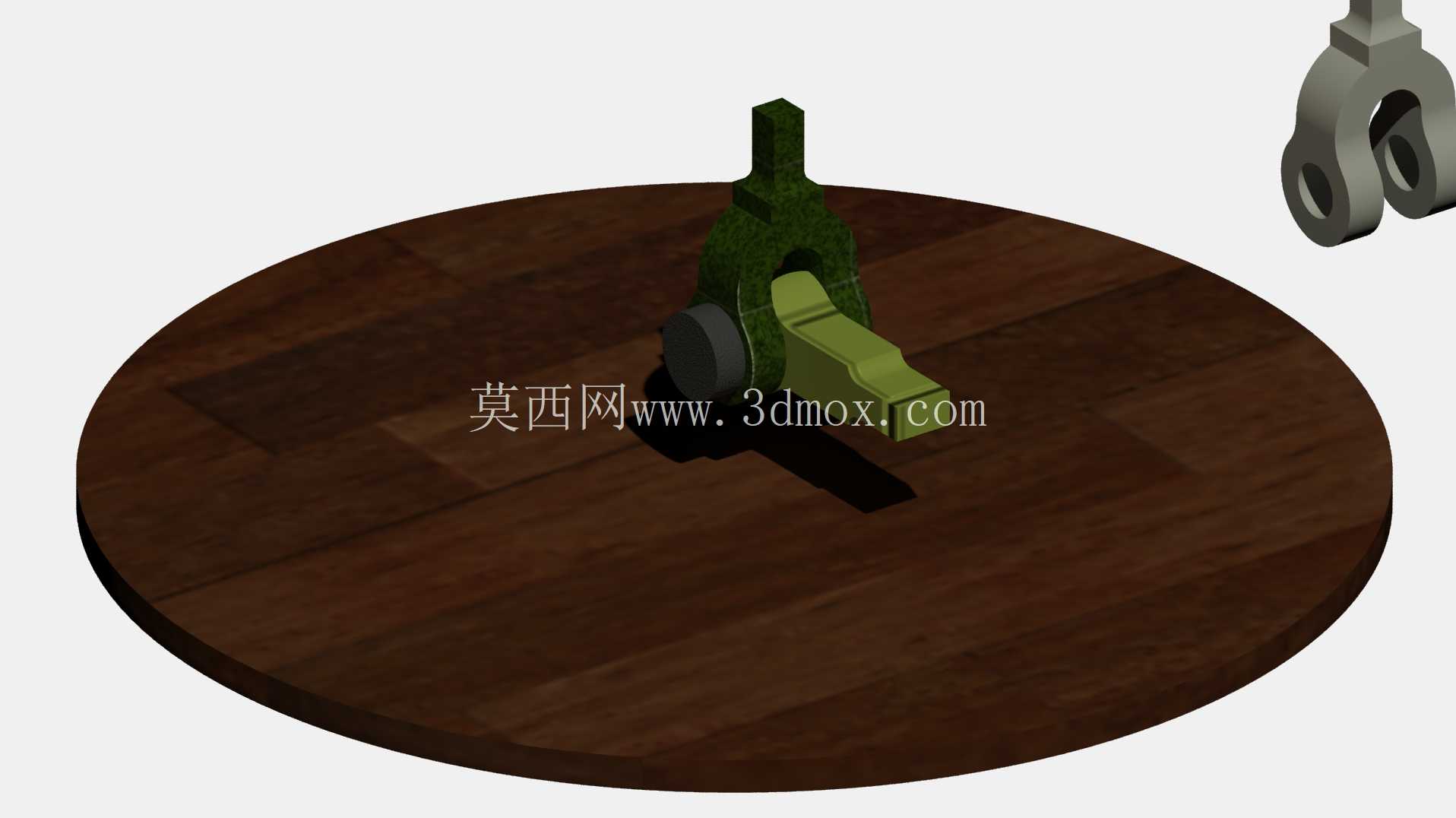

这套万向节结构采用十字轴作为核心铰接载体，两个叉形接头分别对接主动轴与从动轴端，十字轴的四个轴颈分别嵌入两个叉头的安装孔内，配合轴套实现相对转动，能够在两轴夹角处于设计允许范围内时，持续稳定传递旋转动力，不会因为轴系的安装偏差、工作过程中的相对位移出现传动中断。设计过程中首先要明确的是传动的额定扭矩边界，叉体的受力截面厚度、十字轴的轴颈直径都需要匹配对应传动链路的峰值扭矩，避免冲击载荷下出现叉体开裂、十字轴颈剪切断裂的问题。

从安装边界来看，两个叉形接头的轴端采用标准的圆柱轴段对接形式，可根据实际安装需求选择键连接、销连接或者法兰对接的形式与外部轴件固定，整体结构的回转外径控制在紧凑范围内，不会占用过多的设备安装空间，适合在布局紧凑的传动舱内布置。叉体的铰接开口尺寸与十字轴的长度匹配，保证两轴最大摆角达到常规传动需求的角度范围，既不会因为开口过小限制摆角范围，也不会因为开口过大导致叉体根部受力截面不足，降低结构整体的抗载荷能力。

实际应用中这类万向节常成对使用，来抵消单个万向节传动时存在的从动轴转速波动问题，在单万向节的使用场景下，需要严格控制两轴的工作夹角，避免夹角过大导致的传动效率下降、振动加剧、磨损速率加快的问题。结构设计时十字轴的轴颈处预留了润滑脂的存储与导流空间，可在装配时填充润滑脂，降低转动副的摩擦阻力，延长部件的实际使用寿命，叉体的外侧轮廓做了圆弧过渡处理，避免应力集中在叉头与轴段的衔接位置，提升交变载荷下的结构疲劳强度。

不同于刚性联轴器只能传递同轴线上的扭矩，这类万向节可以补偿安装过程中出现的轴向、角度偏差，也能适应设备运行过程中因为机架形变、振动位移带来的轴系相对位置变化，降低整个传动链路的装配精度要求，减少后期运维过程中的对中调整工作量。在小型非标设备、教学演示装置、轻型传动机构里，这类结构简单、维护便捷的万向节应用十分广泛，不需要复杂的配套支撑结构，直接对接轴端即可完成传动链路的搭建，铰接转动的阻力小，传动过程中的能量损耗低，能够在中低转速的传动场景下长期稳定运行。建模过程中对叉头的安装孔同轴度、十字轴四个轴颈的位置度都做了公差匹配，保证装配后转动灵活无卡滞，各个配合面的间隙控制在合理范围内，既不会因为间隙过大出现传动冲击，也不会因为间隙过小导致转动阻力过大、温升过快的问题。
