参数化钢筋格栅楼梯踏步构件设计

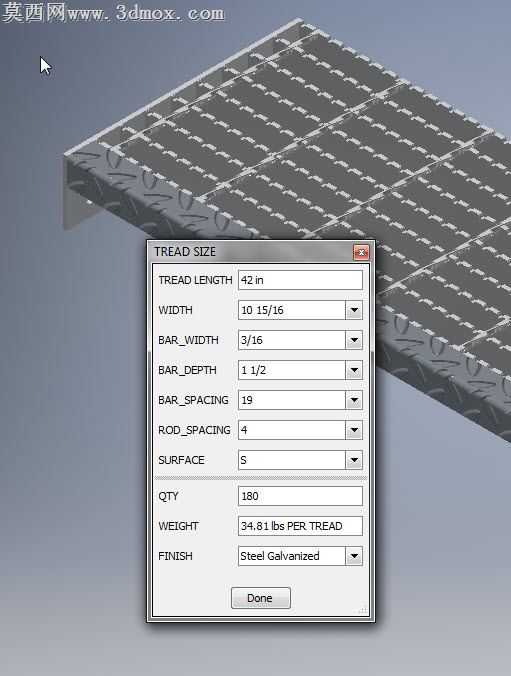

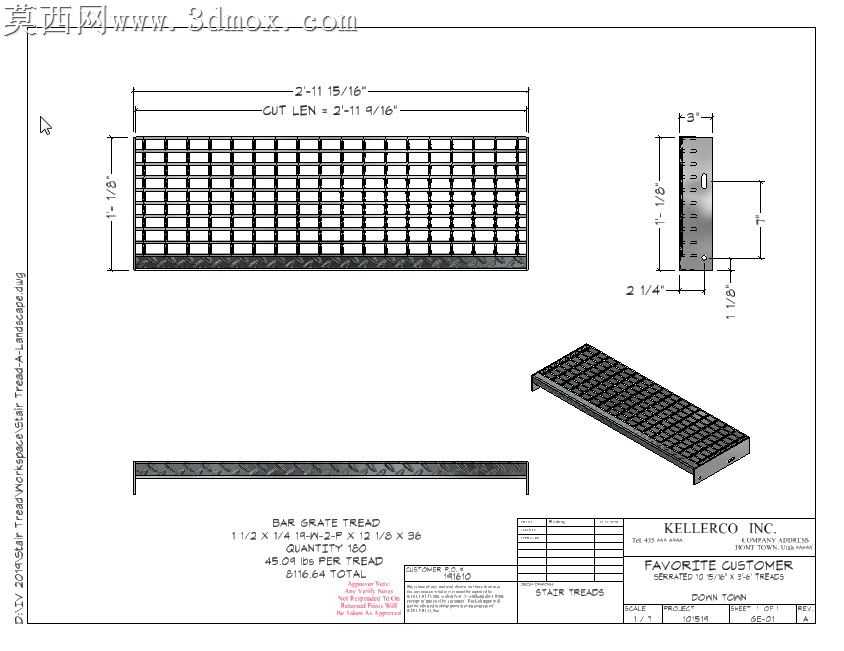

本作品采用Autodesk Inventor进行三维建模，依托iLogic功能实现参数化驱动设计，整体围绕NAAMM MBG 531-09标准楼梯踏步规范搭建模型框架，可通过内置的参数表单快速调整各项尺寸参数，适配不同场景的使用需求。建模过程中首先搭建踏步整体的基准框架，将踏步长度、踏步宽度、受力扁钢宽度、扁钢厚度、扁钢间距、扭绞方钢间距、表面处理类型、单块踏步承重、加工数量等核心参数全部纳入iLogic表单关联，所有几何特征均与对应参数建立约束关系，当修改表单内的参数数值时，踏步整体的格栅排布、安装板深度、外形轮廓都会自动更新重构，无需手动调整单个特征，大幅提升同系列不同规格踏步的设计效率。模型结构上，主体采用扁钢作为纵向受力承载构件，扭绞方钢作为横向连接杆件，二者通过布尔运算实现嵌合装配的结构表达，边缘设置安装固定板用于踏步与楼梯龙骨的连接固定，表面纹理根据所选表面类型自动匹配，本次示例选用镀锌钢材质，渲染时赋予金属镀锌质感材质，还原热镀锌处理后的哑光金属表面效果，同时对格栅杆件的边缘做微小倒角处理，避免尖锐棱角的结构表达失真，还原真实五金构件的加工细节。设计思路上重点聚焦标准化构件的快速适配能力，针对19-W-4和19-W-2两种常用格栅规格做了专门的参数适配，可快速切换锯齿形或平面两种表面形式，满足不同防滑需求的使用场景，参数表单内集成单块踏步的重量自动计算功能，当尺寸参数调整时可同步输出对应规格的单块重量数据，为后续材料统计、成本核算提供直接参考。建模过程中严格遵循实际生产的尺寸逻辑，扁钢与横杆的排布间距符合行业通用规范，安装孔位的位置与尺寸随踏步整体尺寸自动调整，保证生成的任意规格模型都符合实际安装要求，渲染阶段采用柔和的工业产品打光方式，清晰展现格栅的通透结构与金属材质质感，同时将参数交互界面与模型同屏呈现，直观展示参数化驱动的设计逻辑，让使用者可以快速理解模型的参数调整逻辑与使用方式。
