Casemaker86款定制小型PC机箱结构设计

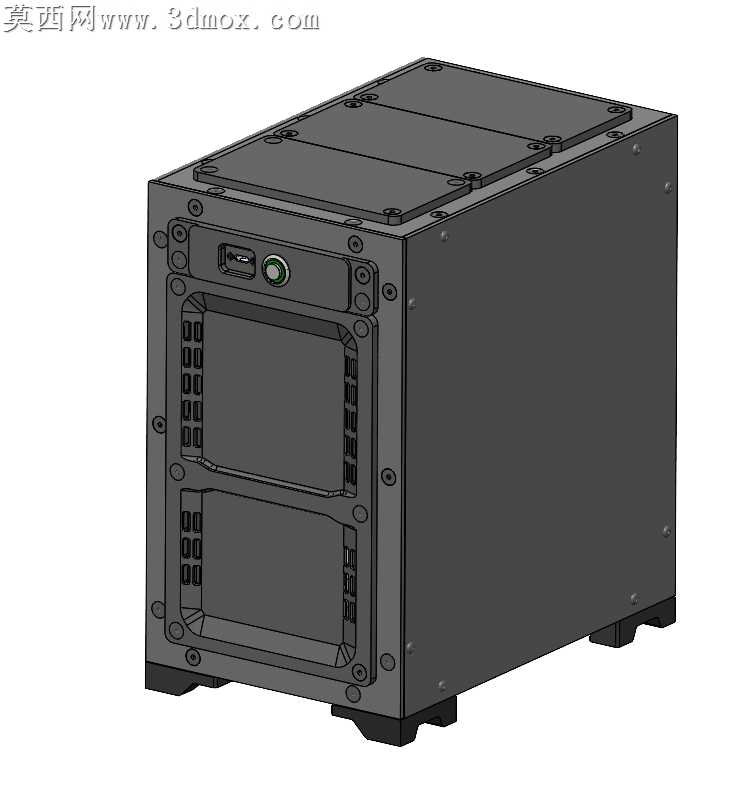

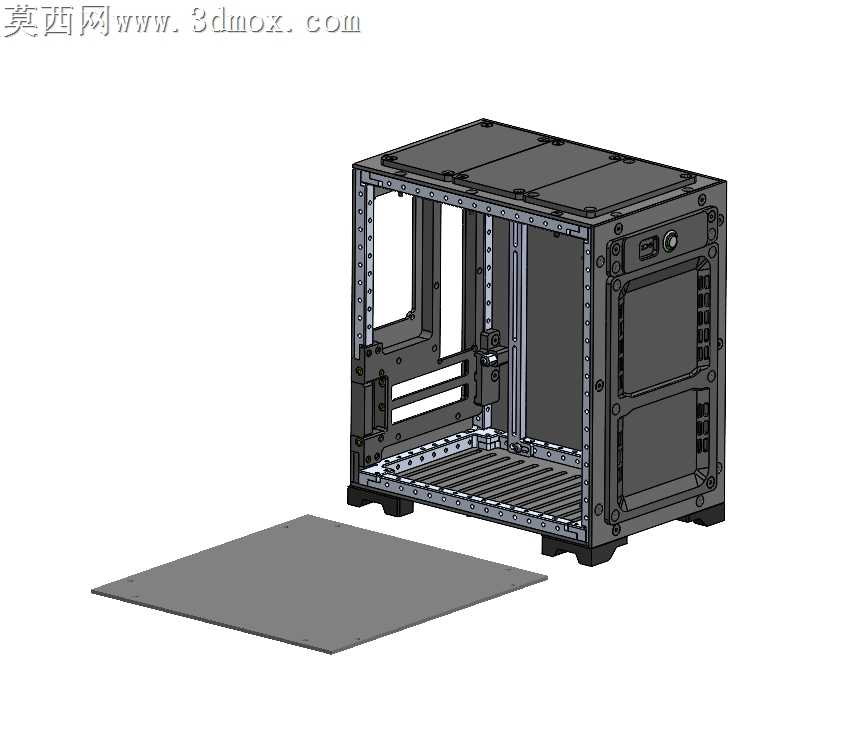

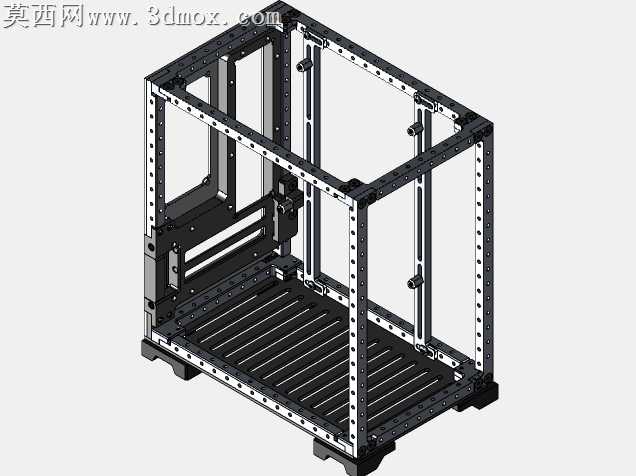

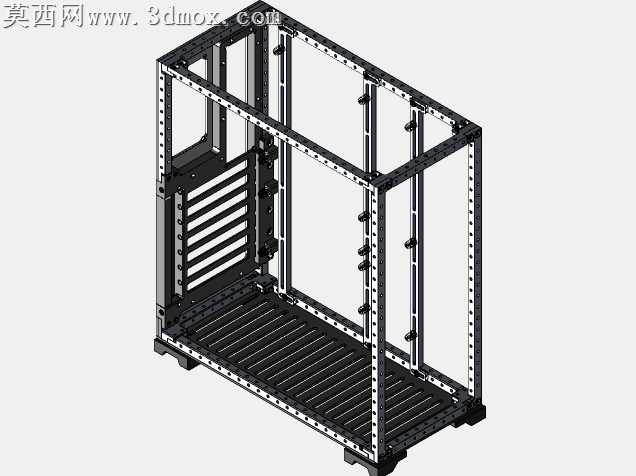

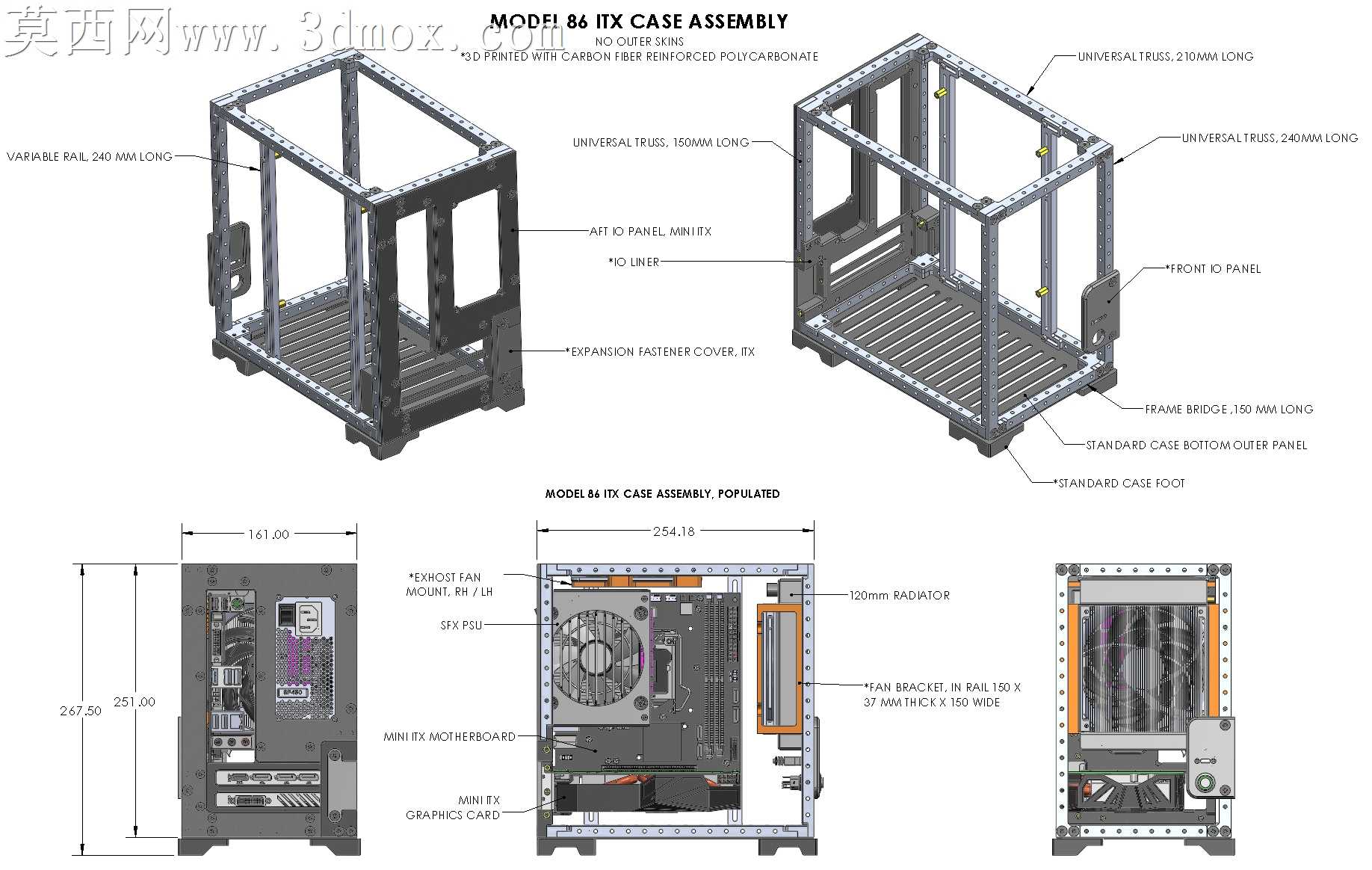

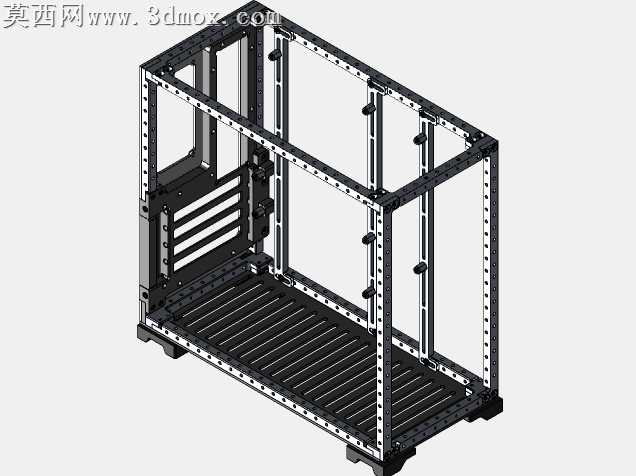

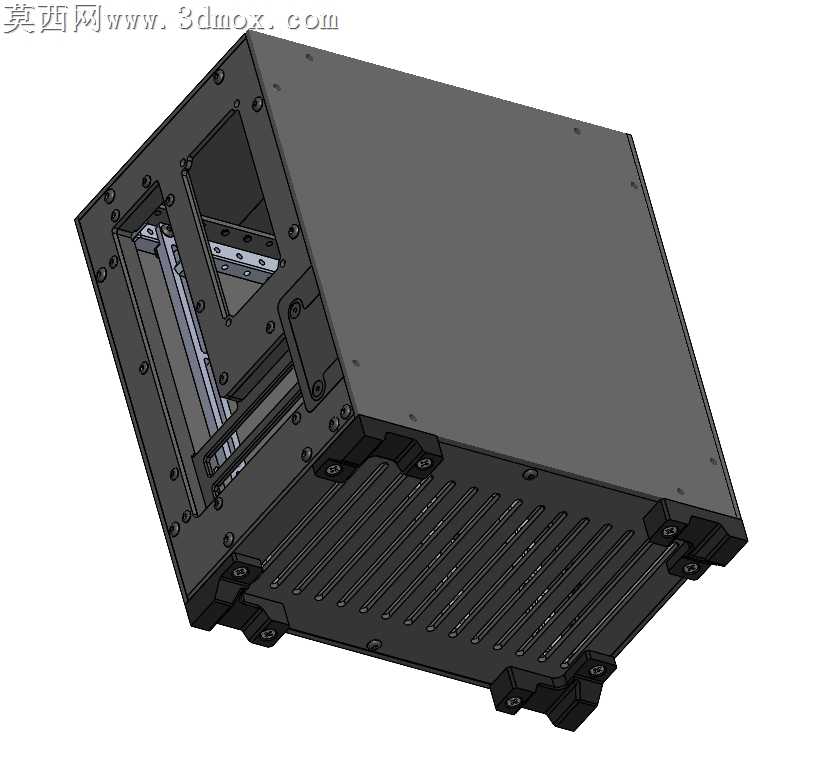

本作品为Casemaker型号86（Beta Fish）定制PC机箱的三维设计成果，整体建模过程严格遵循模块化开源设计逻辑，首先完成核心框架组件的参数化搭建，对铝型材拼接的安装孔位、卡槽公差进行精准校准，确保各框架部件可实现标准件互换，无需额外修配即可完成组装。建模阶段针对三种适配配置分别做了结构预留：针对迷你ITX版型规划了紧凑的主板安装位与走线空间，针对微型ATX、标准ATX版型调整了框架横向拓展尺寸，所有安装点位均做了沉头孔、定位柱的细节还原，避免硬件安装时出现干涉问题。外观面板部分采用默认皮肤设计风格，前面板集成IO接口开孔、功能按键位，侧面板预留通风栅格结构，底部配套独立的安装底板，底板做了防滑脚垫的安装位与接地触点结构，所有面板与框架的连接位均设计了快拆卡扣与螺丝固定双结构，兼顾日常维护的便捷性与结构连接的稳固性。材质渲染阶段，框架部分采用哑光磨砂黑色金属材质，还原铝型材阳极氧化的细腻质感，面板部分做了细微的颗粒纹理处理，模拟钣金喷塑的表面效果，脚垫部分采用软质橡胶材质，渲染时调整了粗糙度参数还原橡胶的哑光漫反射特性，IO接口部分做了金属触点与塑料基座的材质区分，提升整体渲染的真实感。设计思路上全程遵循开源框架的可拓展属性，所有框架组件均设置为可替换参数，用户可通过调整横向框架长度、更换不同功能面板，快速衍生出适配不同硬件尺寸的机箱变体，无需重新搭建整体结构，大幅提升了设计的复用性；结构设计上兼顾了硬件兼容性与机箱体积控制，在小巧的机身内预留了电源位、存储位、散热风道的合理空间，避免小机箱常见的硬件兼容差、散热不足的问题，所有边角均做了圆角过渡处理，既提升了外观的精致度，也避免组装使用时的锐边划伤风险。
