25毫米铝制CNC加工用夹紧夹具

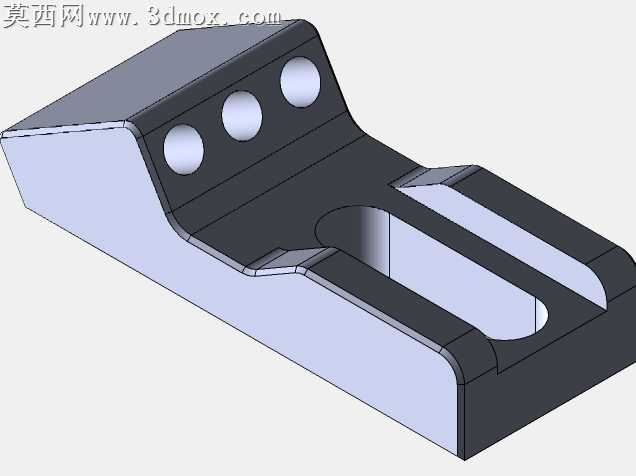

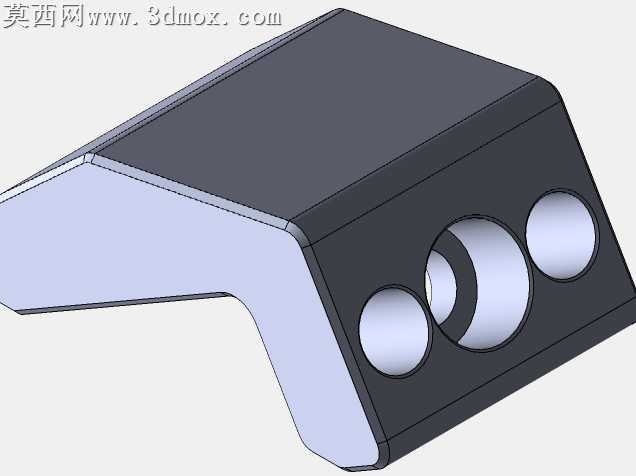

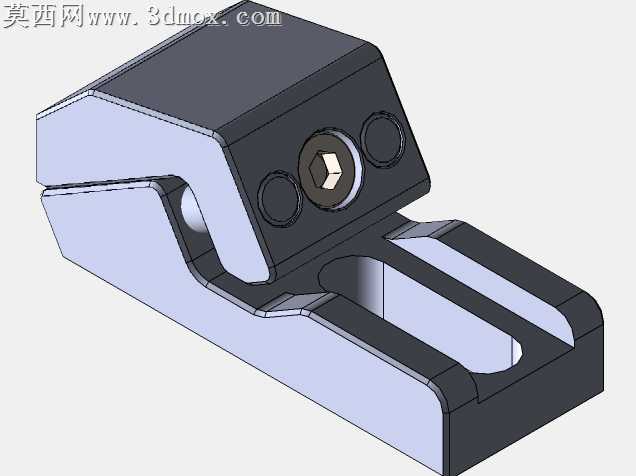

本作品为适配25毫米规格加工需求的铝制CNC夹紧夹具三维模型，建模过程严格遵循机械加工工装的实际设计逻辑，以SolidWorks为建模载体完成全参数化构建，所有特征尺寸均匹配实际机加工装夹的公差要求，可直接用于后续工程图导出与加工生产参考。模型渲染阶段采用哑光金属材质区分主体结构部件，将夹座部分设置为浅灰蓝色阳极氧化铝质感，上压块部分设置为深灰黑色硬质氧化耐磨材质，内六角紧固螺丝采用金属亮面质感，通过不同材质的视觉区分清晰展现夹具的装配层级与功能分区，渲染光影采用45度斜向平行光，弱化多余反光以突出结构棱线与装配关系，让使用者可直观识别各部件的功能位置。结构设计上，该夹具采用楔形自锁夹紧原理，下夹座设置长条形安装槽，可适配CNC工作台T型槽的不同安装位置，实现工位的灵活调整；上压块通过销轴与下夹座铰接，中部设置内六角锁紧螺丝，旋紧螺丝时可推动上压块绕销轴转动，利用楔形面的增力效应实现对工件的大夹紧力锁紧，同时上压块前端设置圆弧避让槽，避免夹装过程中刮伤工件表面，夹座两侧设置的圆形沉孔用于安装辅助定位销，可提升重复装夹的定位精度。设计思路围绕CNC加工的实际装夹需求展开，针对铝件加工时易变形、装夹定位要求高的特点，将夹具体的夹持接触面做了微纹防滑处理，同时控制整体结构的紧凑性，减少夹具在加工行程内的空间占用，避免干涉刀具走刀路径；整体建模过程中对所有装配间隙做了合理预留，铰接位置的转动间隙、螺丝的螺纹配合间隙均符合实际机械装配的公差标准，无特征干涉、破面等建模问题，各零部件可独立拆分用于装配演示与加工工艺拆解，能够为机加工装夹方案设计、工装改进提供直观的三维参考，也可作为机械设计教学中楔形夹紧机构的演示案例使用。
