桌用夹持式台虎钳结构设计方案

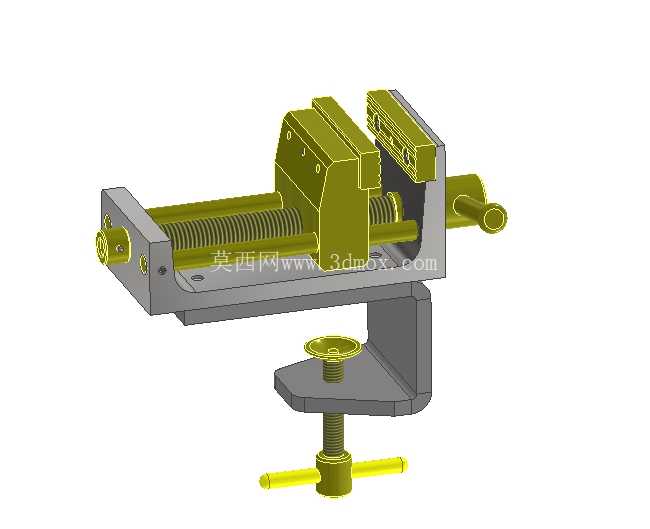

日常金工实操、小件维修、模型制作场景里，能稳定固定工件的夹持工具是作业效率的核心保障，这款桌夹式台虎钳就是针对桌面作业场景开发的小型夹持工装，区别于落地式重型台虎钳的大体积大自重设计，它不需要在工作台面打孔预埋螺栓，靠下方的C型夹座配合T型锁紧螺杆就能快速固定在厚度不超过38毫米的工作台边缘，拆装转移都很方便，不会破坏工作台面结构，很适合流动维修工位、小型手工工坊、学生金工实训这类不需要长期固定工位的场景使用。

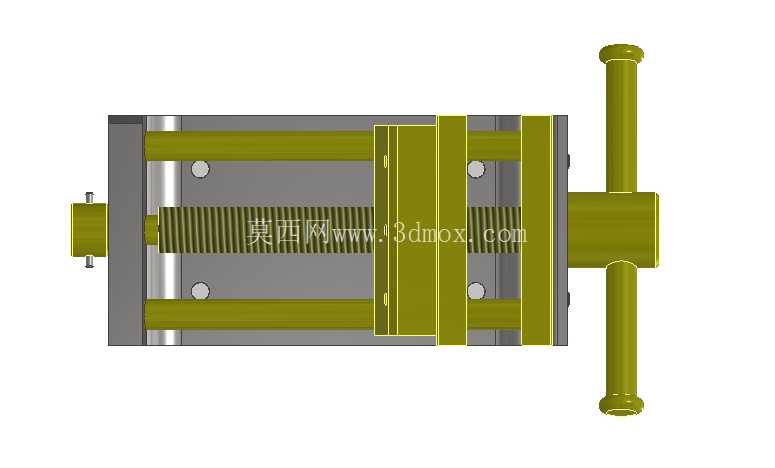

从功能实现逻辑来看，这款台虎钳的核心夹持动作靠梯形螺纹副传动实现，转动钳体端部的带柄手轮，就能带动活动钳身沿固定钳身的导轨做直线往复运动，梯形螺纹的自锁特性可以保证夹持过程中不会因为工件的反作用力出现松脱，不需要额外加装锁紧结构就能维持稳定的夹持力，最大开口尺寸做到71毫米，能覆盖绝大多数小型工件的夹持需求，不管是金属小件的锉削、钻孔、攻丝，还是塑料模型的修边、粘接，或是电子元器件的焊接固定，都能提供足够的夹持行程。钳口部分做了可拆卸式设计，钳口板通过沉头螺钉固定在钳身的安装槽里，长期使用磨损后可以快速更换，不需要整体报废钳身，日常维护成本很低，针对不同材质的工件，还可以更换带防滑纹、软质包覆等不同类型的钳口板，避免夹伤软质工件表面。

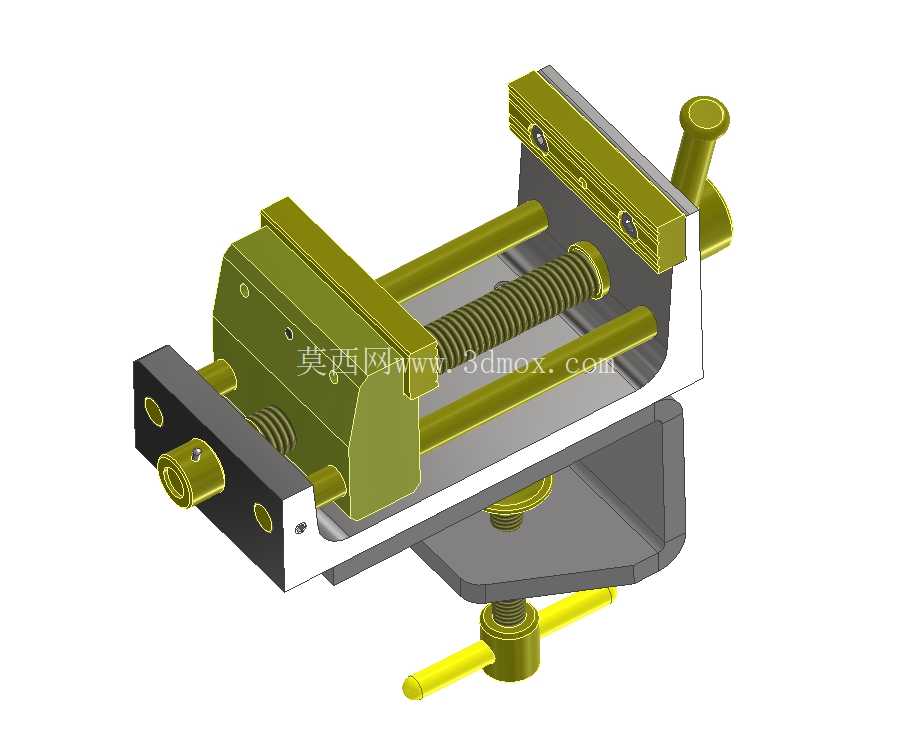

设计过程中首先考虑的是桌面安装的适配性，下方的C型夹座开口尺寸经过反复校核，38毫米的最大夹紧宽度能覆盖市面上绝大多数实木工作台、钢制钳工桌、甚至加厚的密度板操作台的边缘厚度，夹座和工作台接触的位置做了平面贴合设计，锁紧时不会因为应力集中压坏工作台面，T型锁紧手柄的力臂长度经过优化，不需要借助额外工具，徒手就能拧出足够的锁紧力，保证钳体在承受锉削、敲击这类带冲击的作业载荷时不会出现移位。钳身部分的导轨采用了整体式矩形导轨结构，和固定钳身一体加工成型，相比拼接式导轨，整体式结构的刚性更好，活动钳身移动时的间隙更小，夹持工件时不会出现钳口上翘、偏斜的问题，能保证两个钳口面始终保持平行，夹持方形、圆形工件时受力均匀，不会出现工件夹偏、打滑飞出的安全隐患。

传动螺杆的支撑结构做了两端定位设计，螺杆端部在固定钳身的端盖里做径向定位，避免螺杆转动时出现径向窜动，保证活动钳身移动的直线度，手轮的握持部分做了滚花处理，手上沾有切削液、油污时也能稳定转动，不会打滑。整体结构没有采用复杂的铸件曲面，所有外形都以平面、规则圆柱面为主，不管是采用机加工方式制作单件，还是开模做批量量产，加工工艺性都很好，没有难加工的特殊结构，零件的公差配合都采用常用的基孔制间隙配合，普通的机加工设备就能满足加工精度要求，不需要专用工装夹具。

实际使用时，先将下方的C型夹座卡在工作台边缘，转动T型手柄将整个钳体锁紧在台面上，再转动端部手轮张开钳口，将待加工工件放在两个钳口中间，转动手轮直到钳口夹紧工件就可以开始作业，针对需要倾斜角度加工的场景，部分同类型结构还可以在钳身和夹座之间增加旋转分度结构，不过这款基础款采用固定连接结构，刚性更强，更适合承受冲击载荷的作业场景。整个结构的所有受力部件都做了壁厚优化，在保证整体刚性的前提下尽可能控制自重，单人就能轻松搬运转移，不会给工作台带来过大的额外载荷，哪怕是承重有限的轻型工作台也能安装使用。
