适配Intel平台的深酷CPU风冷散热器三维建模作品

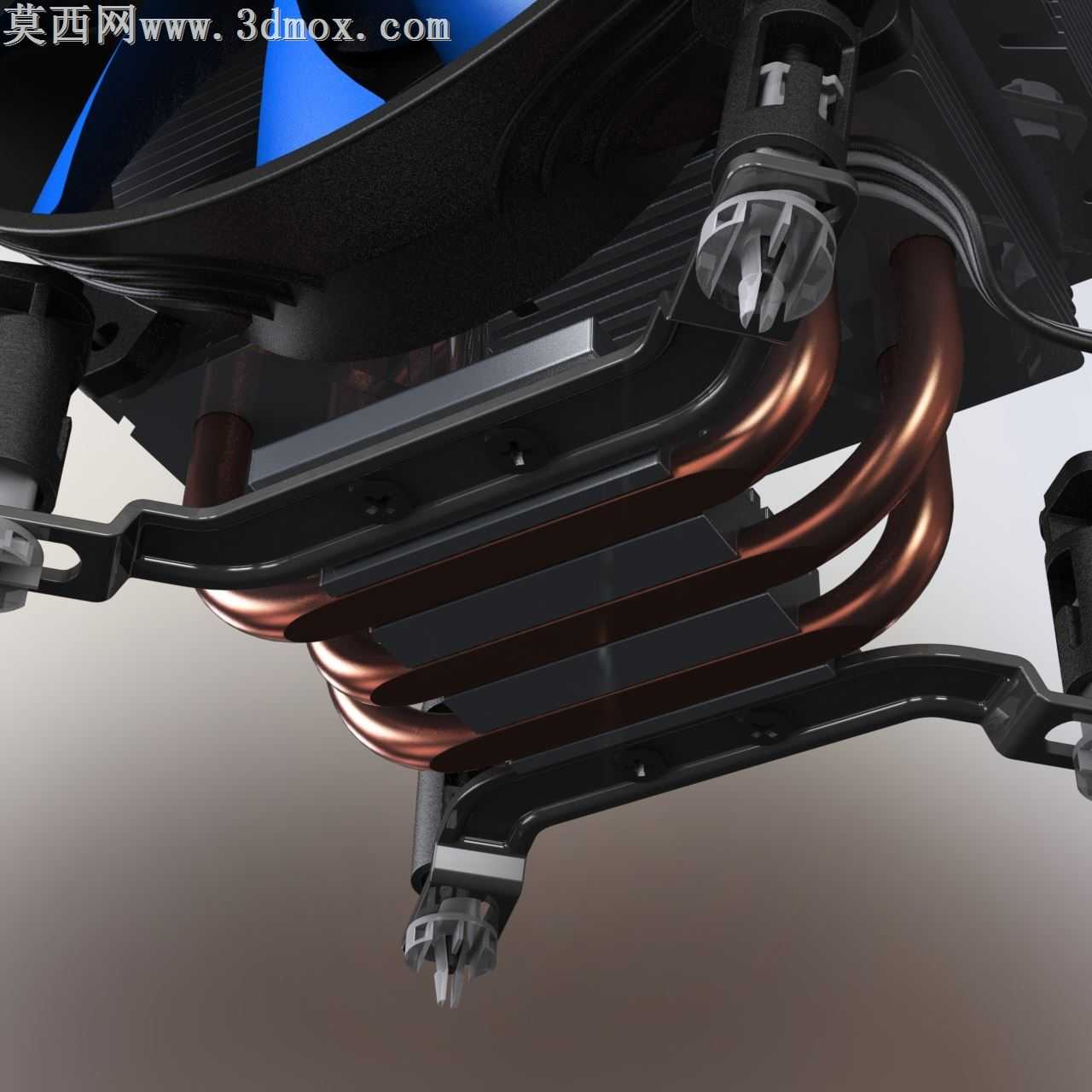

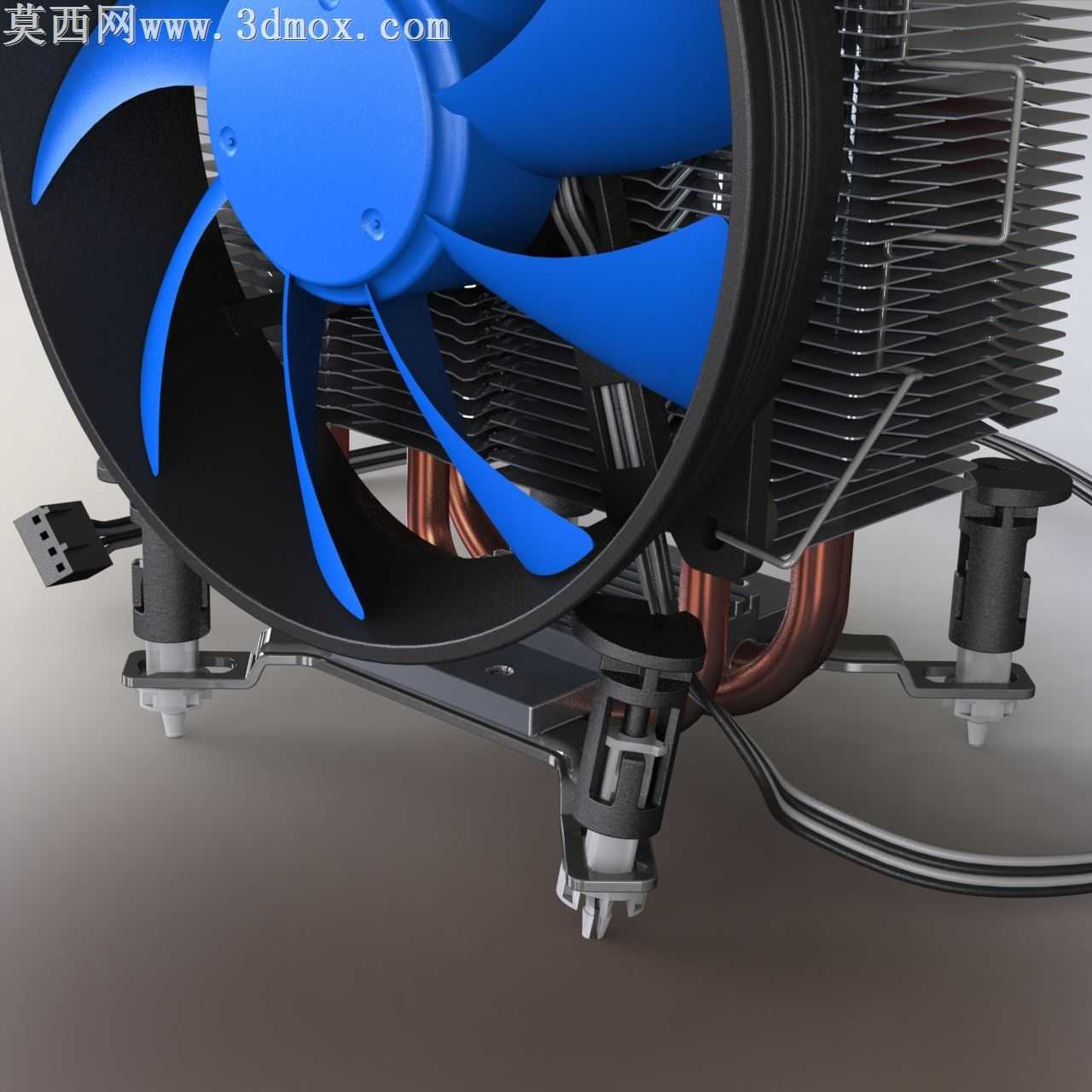

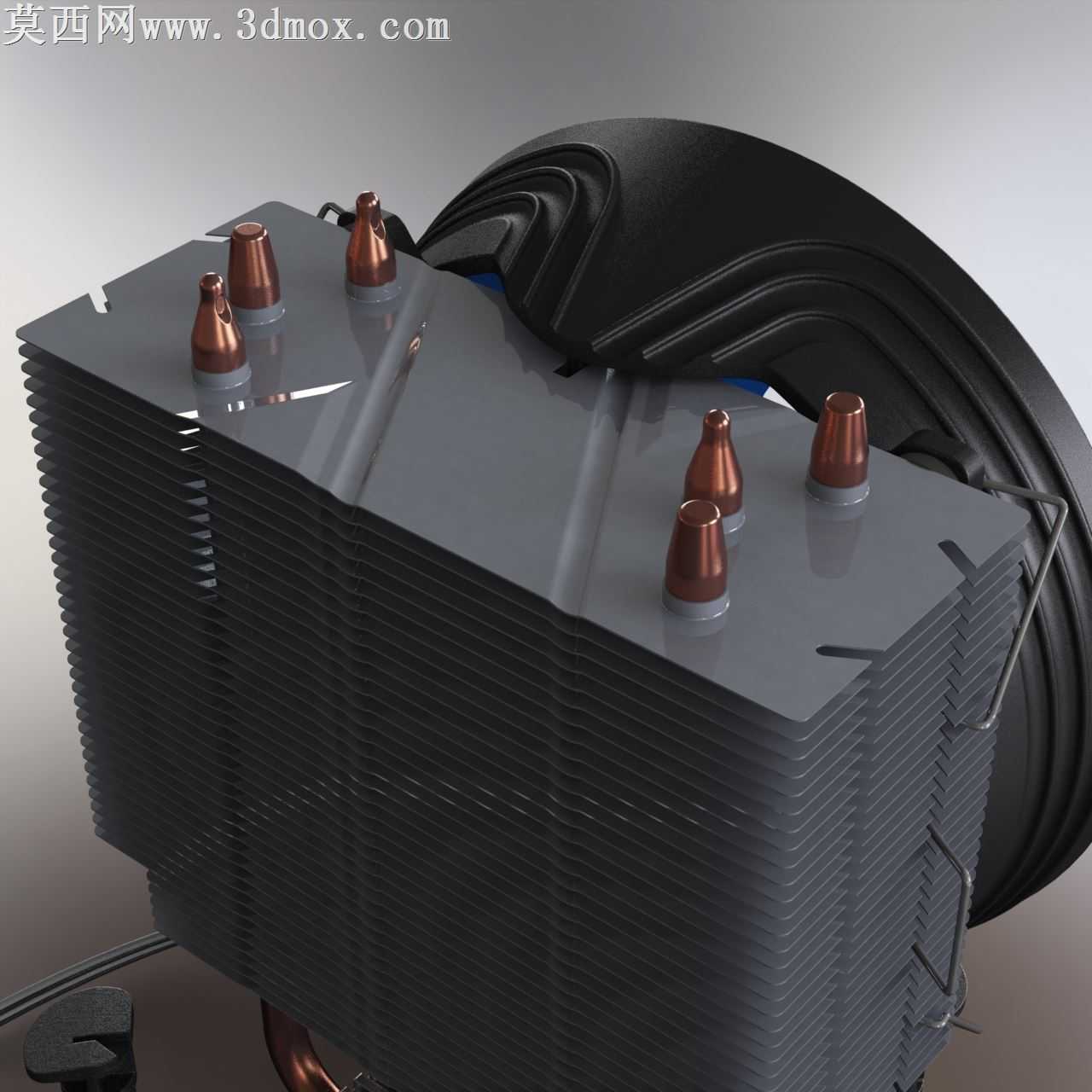

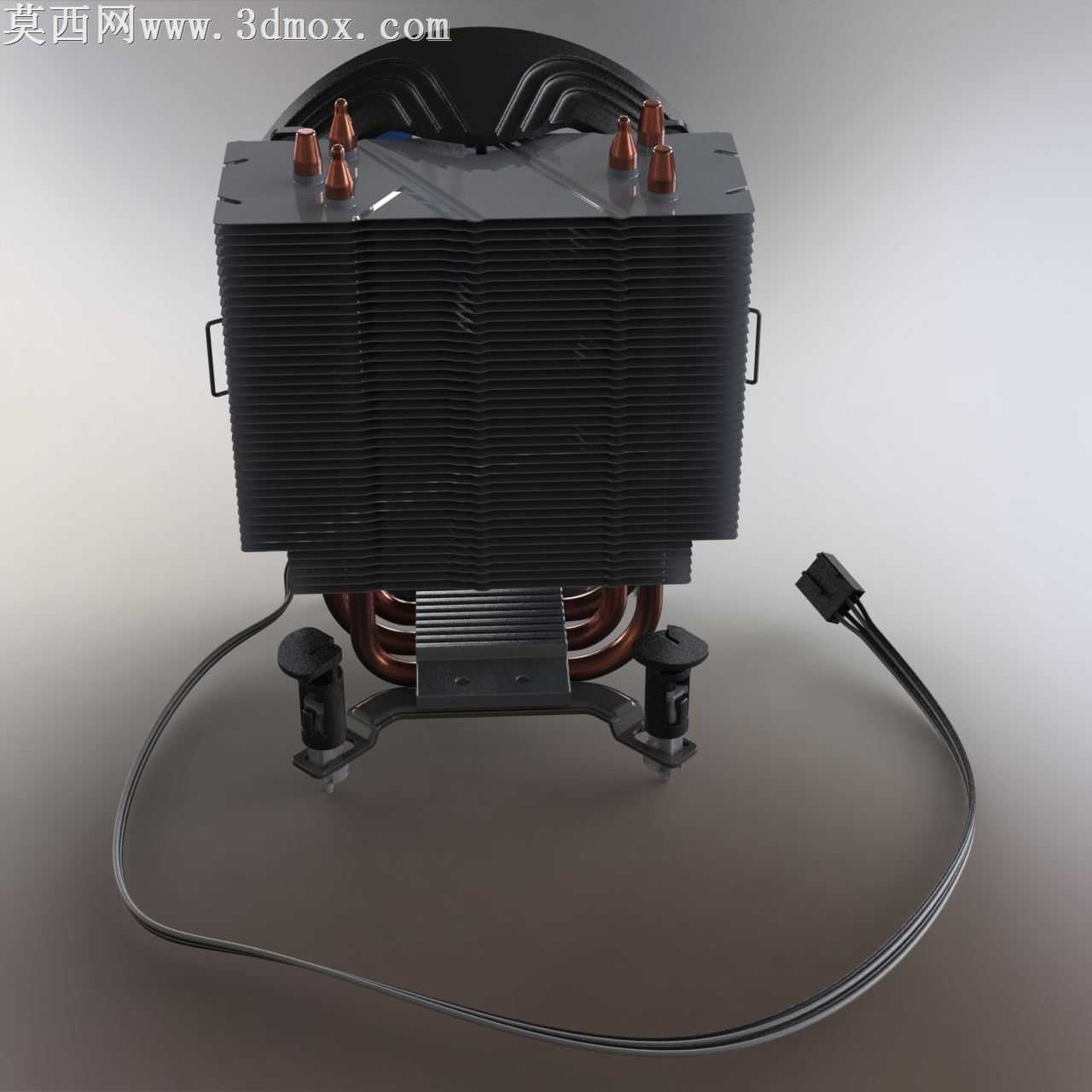

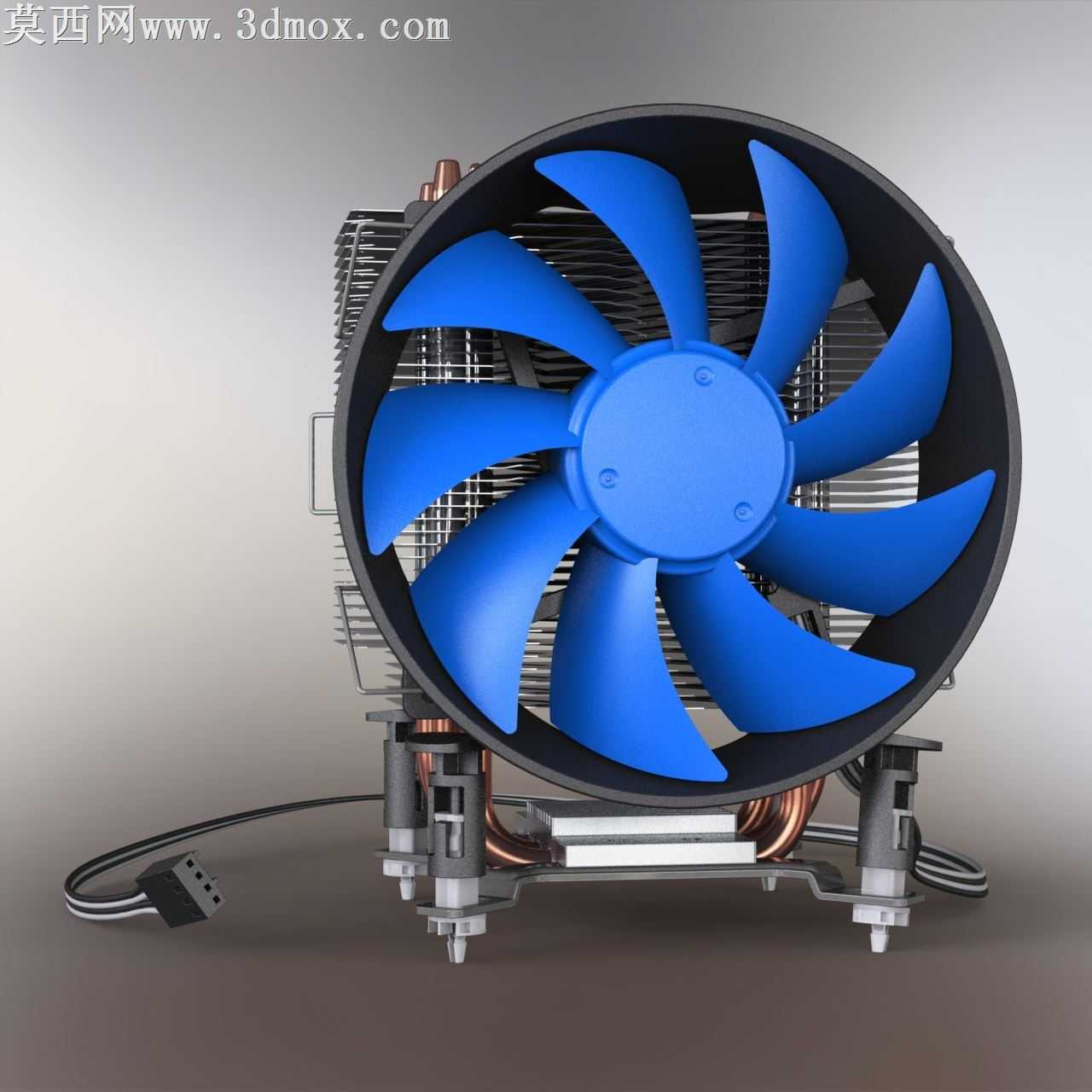

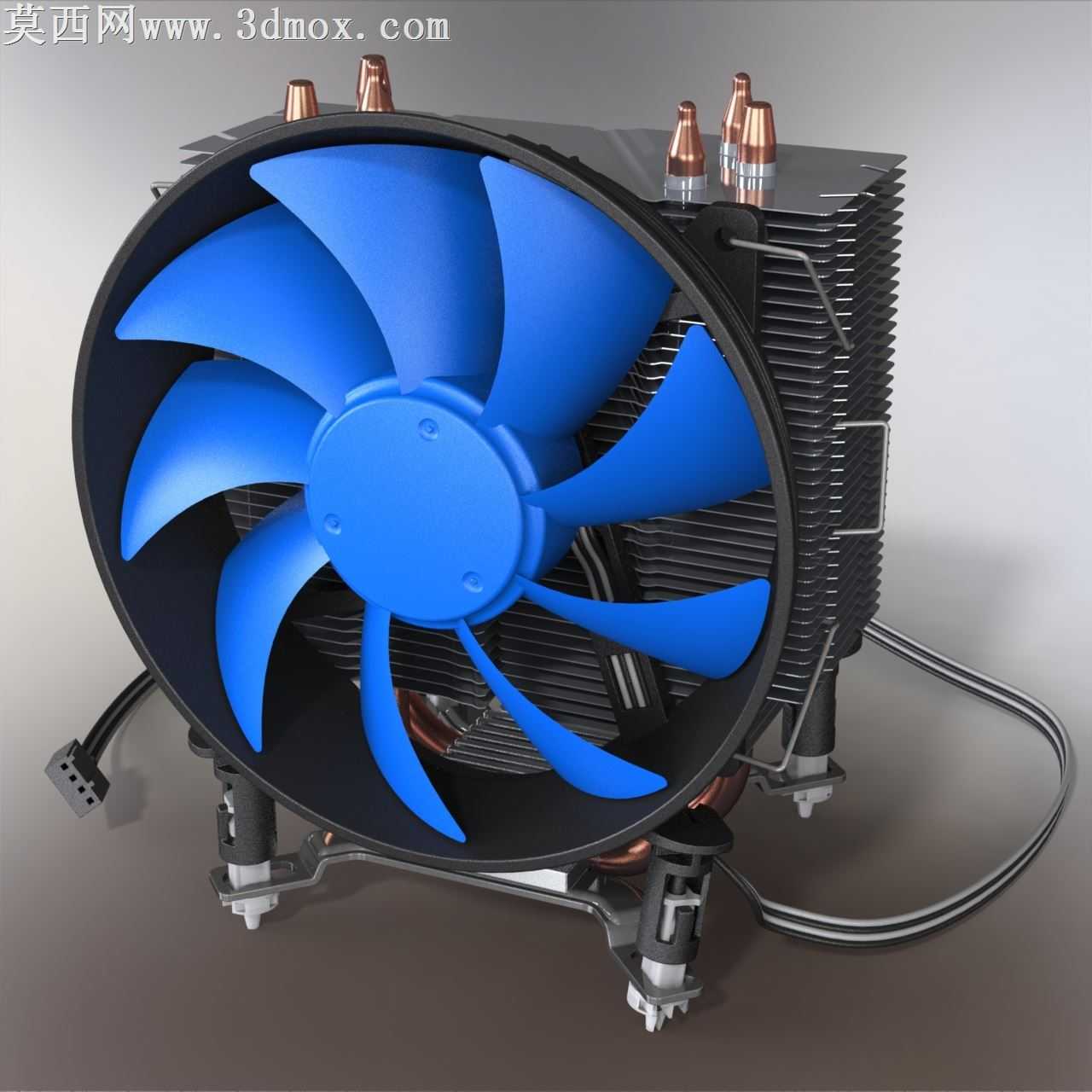

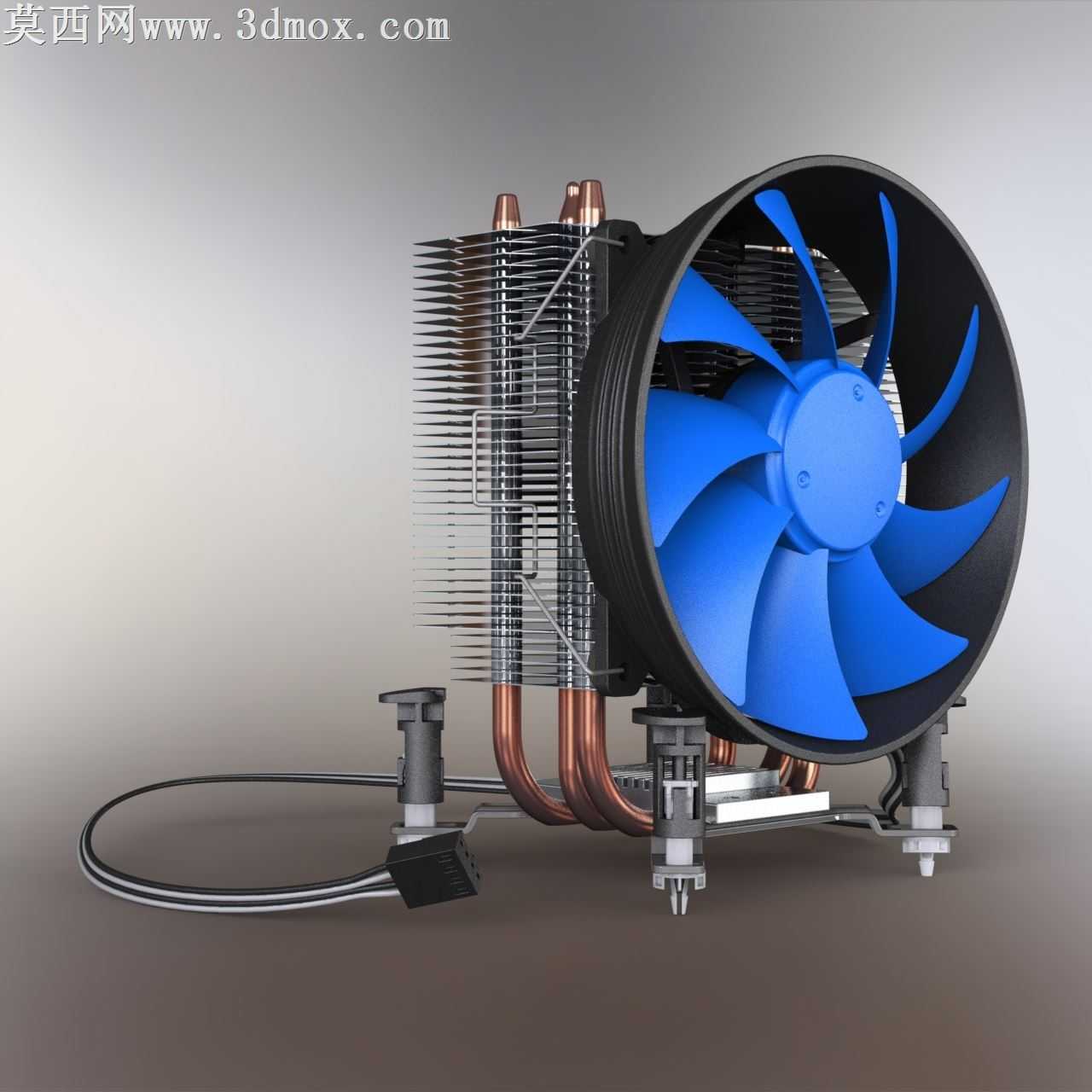

本作品为适配Intel平台的台式机CPU风冷散热器三维建模成果，建模过程严格参照实体产品的真实尺寸比例完成，完整还原了产品的全部结构细节。建模阶段首先完成整体结构的比例搭建，先确定散热器的整体安装定位基准，对应Intel平台的扣具安装孔位做精准的尺寸匹配，保证模型的安装结构与实体产品的装配逻辑完全一致。扇叶部分采用曲面建模方式完成，每一片扇叶的弧度、倾斜角度、叶形轮廓都参照实物做精细化调整，还原蓝色扇叶的流线型曲面结构，保证扇叶旋转时的风道走向符合真实产品的空气动力学设计，扇叶中心的轮毂部分做了细节刻画，包括轮毂表面的固定点位、与扇框的装配间隙都做了还原。扇框部分采用薄壁结构建模，还原黑色塑料材质的边框结构，边框的走线槽、边角弧度都做了精细化处理。散热鳍片部分采用阵列式建模方式，还原铝制鳍片的密集堆叠结构，每一片鳍片的厚度、鳍片间距、穿fin结构的配合间隙都做了精准还原，保证热管与鳍片的接触结构符合真实产品的穿fin工艺特征。热管部分还原了铜质热管的弯折弧度、热管顶端的封边结构，热管与底座的接触部分做了贴合处理，还原热管直触底座的结构特征。扣具部分完整还原了塑料卡扣、金属弹片、固定脚柱的全部结构，包括脚柱上的减震胶垫、卡扣的弹性结构都做了细节刻画，供电线材部分做了柔性走线的还原，包括线材末端的小4pin供电接口的针脚结构、接口外壳的卡扣细节都完整呈现。材质渲染阶段，为不同部件匹配对应的材质属性：蓝色扇叶部分赋予哑光蓝色塑料材质，调整材质的粗糙度、反光度参数还原塑料扇叶的半哑光质感；黑色扇框、扣具部分赋予黑色硬质塑料材质，区分不同塑料部件的表面质感差异；铜质热管部分赋予金属铜材质，调整金属的反射率、粗糙度参数还原铜质热管的金属光泽，轻微做旧处理还原真实产品使用后的细微质感；铝制散热鳍片部分赋予金属铝材质，调整材质的漫反射、高光参数还原铝鳍片的细腻金属质感；供电线材部分赋予黑色橡胶材质，还原线材的柔性哑光质感；减震胶垫部分赋予软质橡胶材质，还原胶垫的哑光弹性质感。渲染阶段搭建了简洁的影棚展示环境，采用柔和的多光源布光方式，通过主光源、补光源、轮廓光的配合，清晰展现散热器各部分的结构细节，突出金属部件的反光质感与塑料部件的哑光质感，阴影部分做柔化处理，让整体渲染效果真实自然，完整呈现风冷散热器的产品结构特征与设计细节，建模过程中对各部件的装配关系做了严谨的校验，保证各部件之间不存在结构干涉，装配逻辑完全符合实体产品的组装要求。
