可调式多规格车轮围场前支架

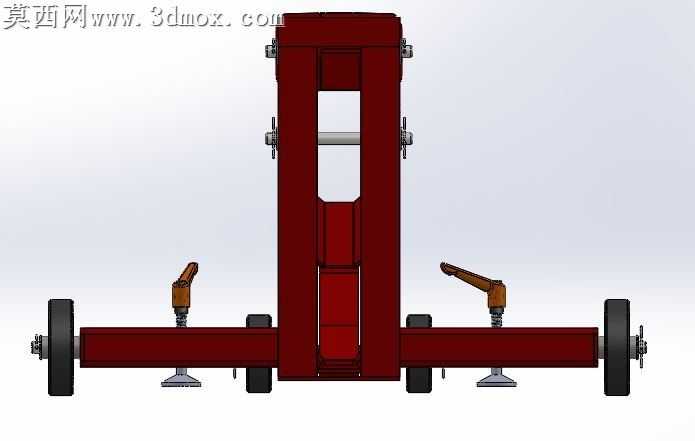

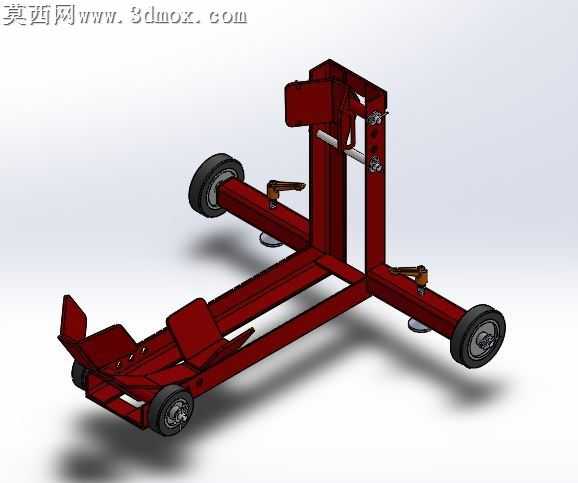

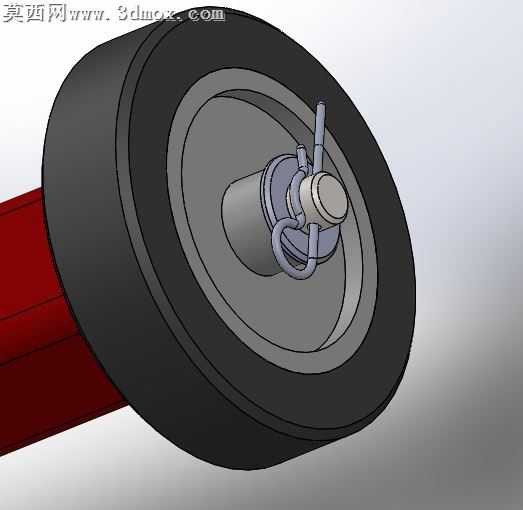

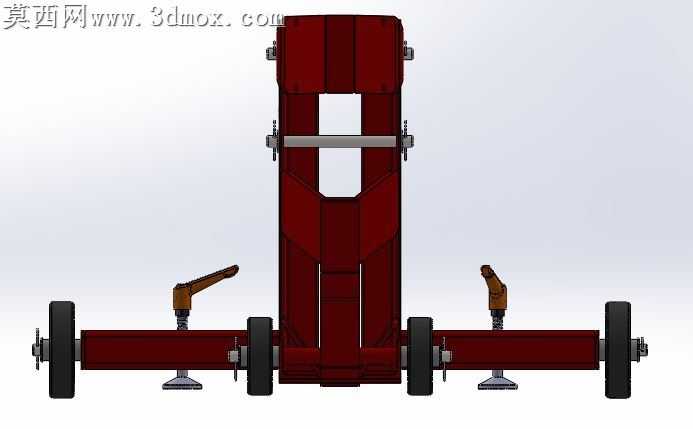

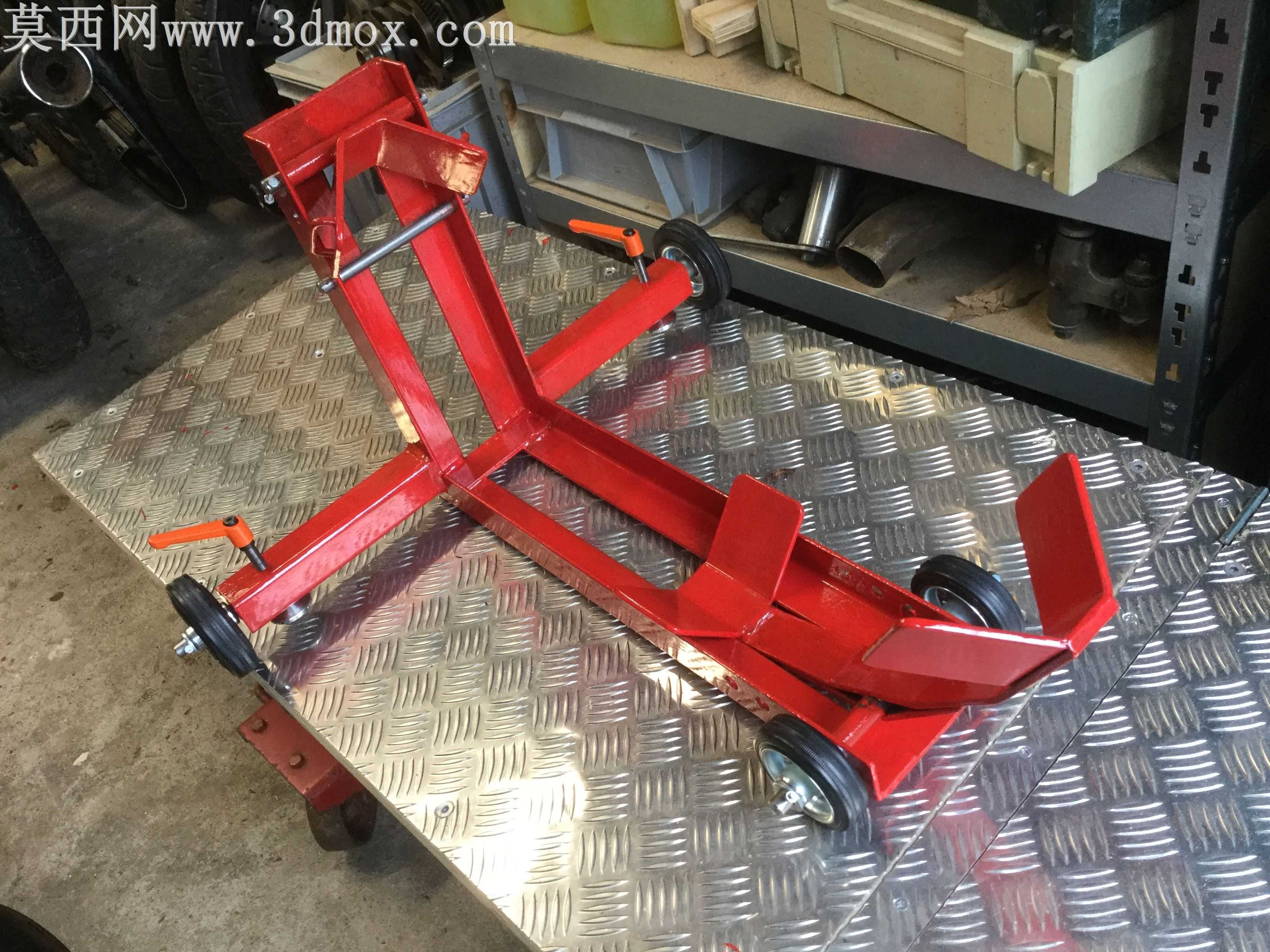

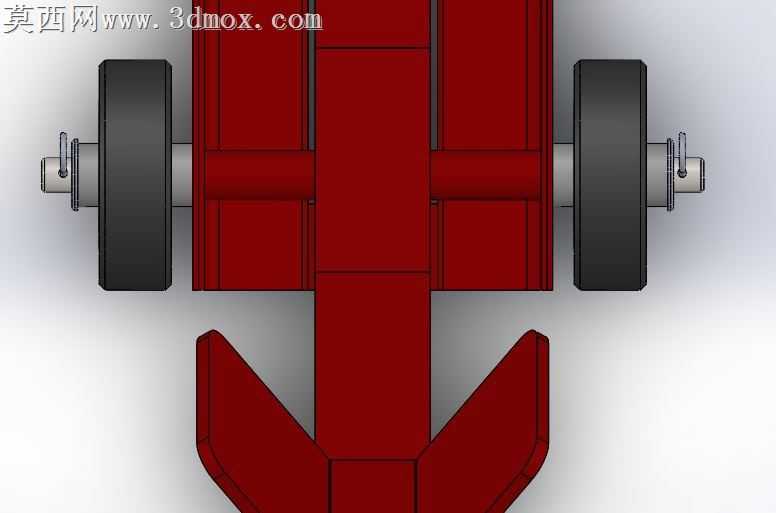

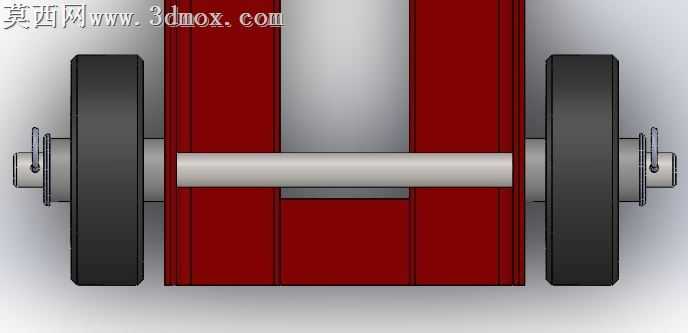

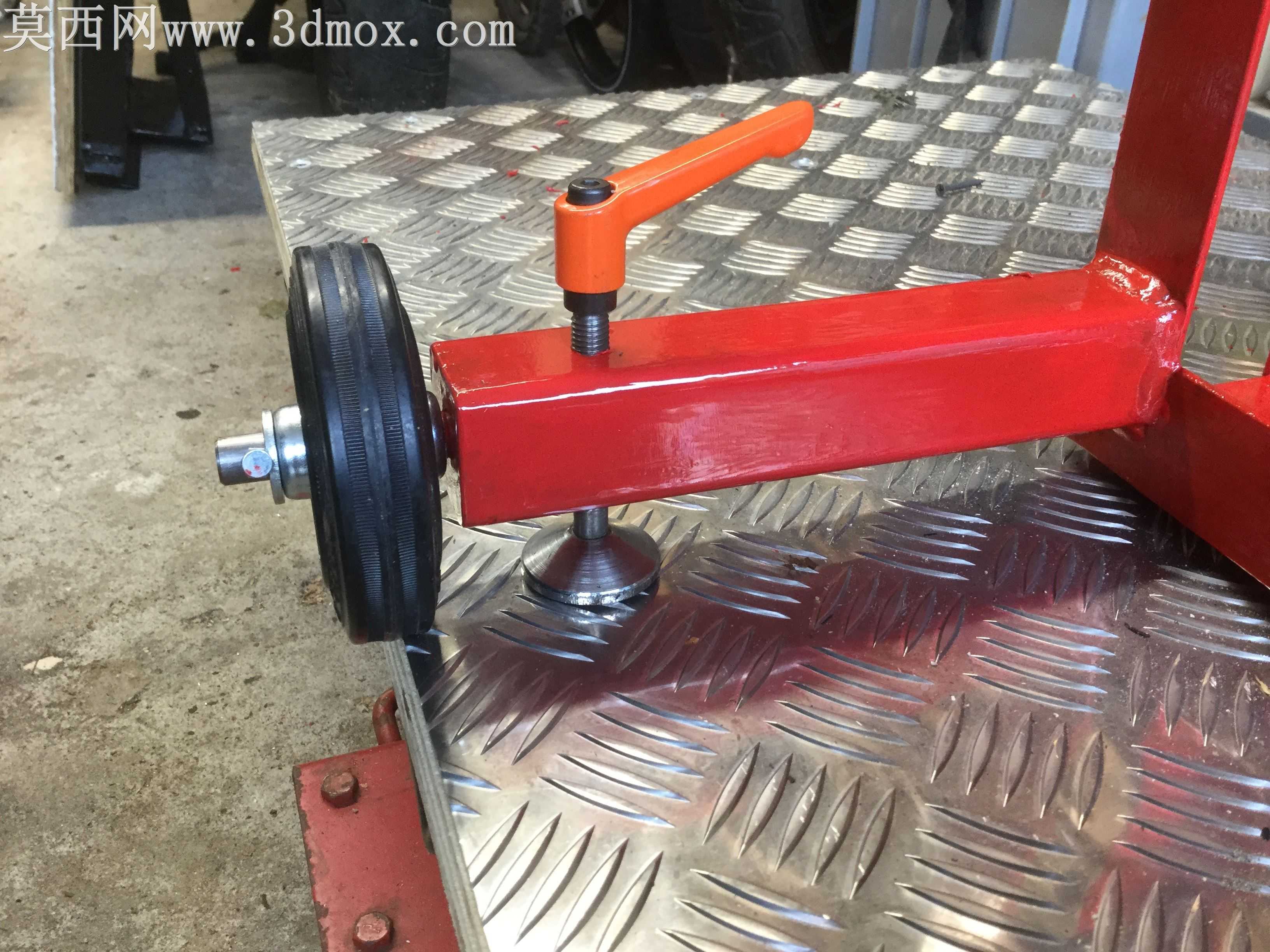

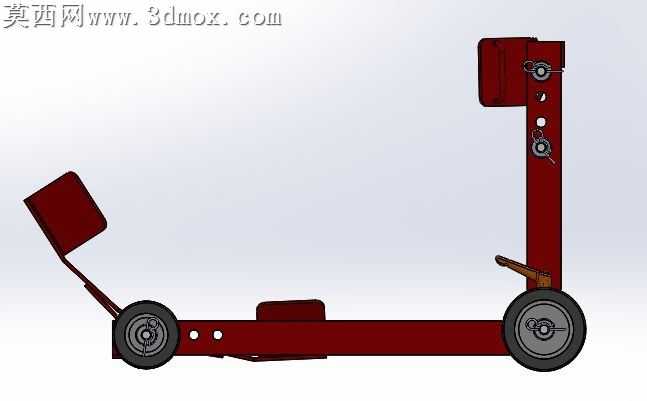

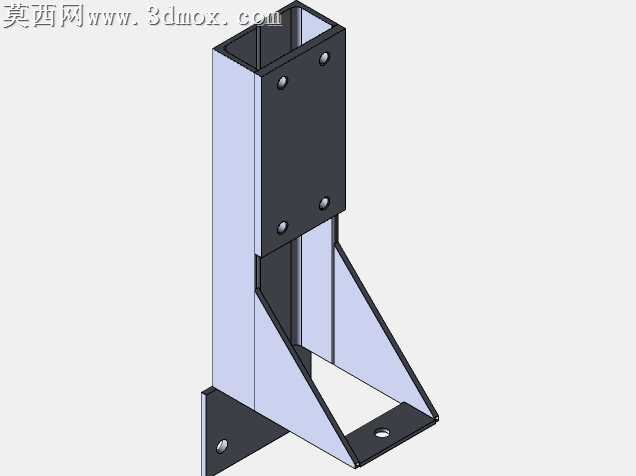

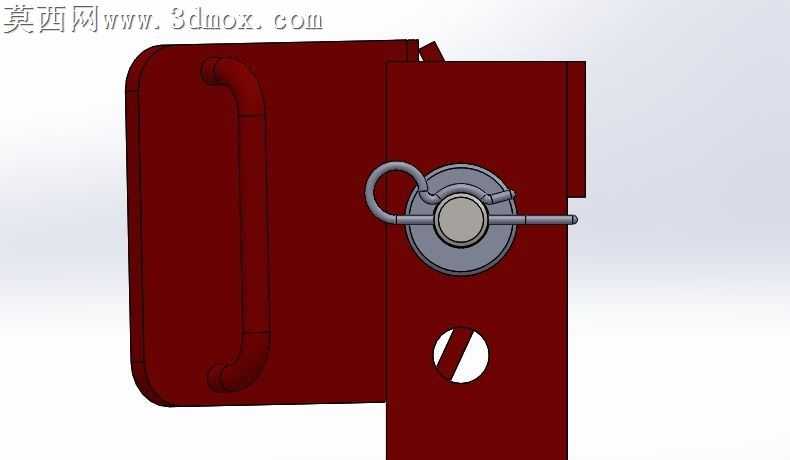

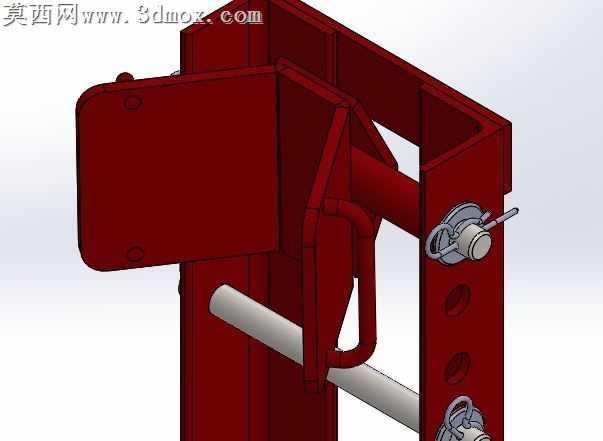

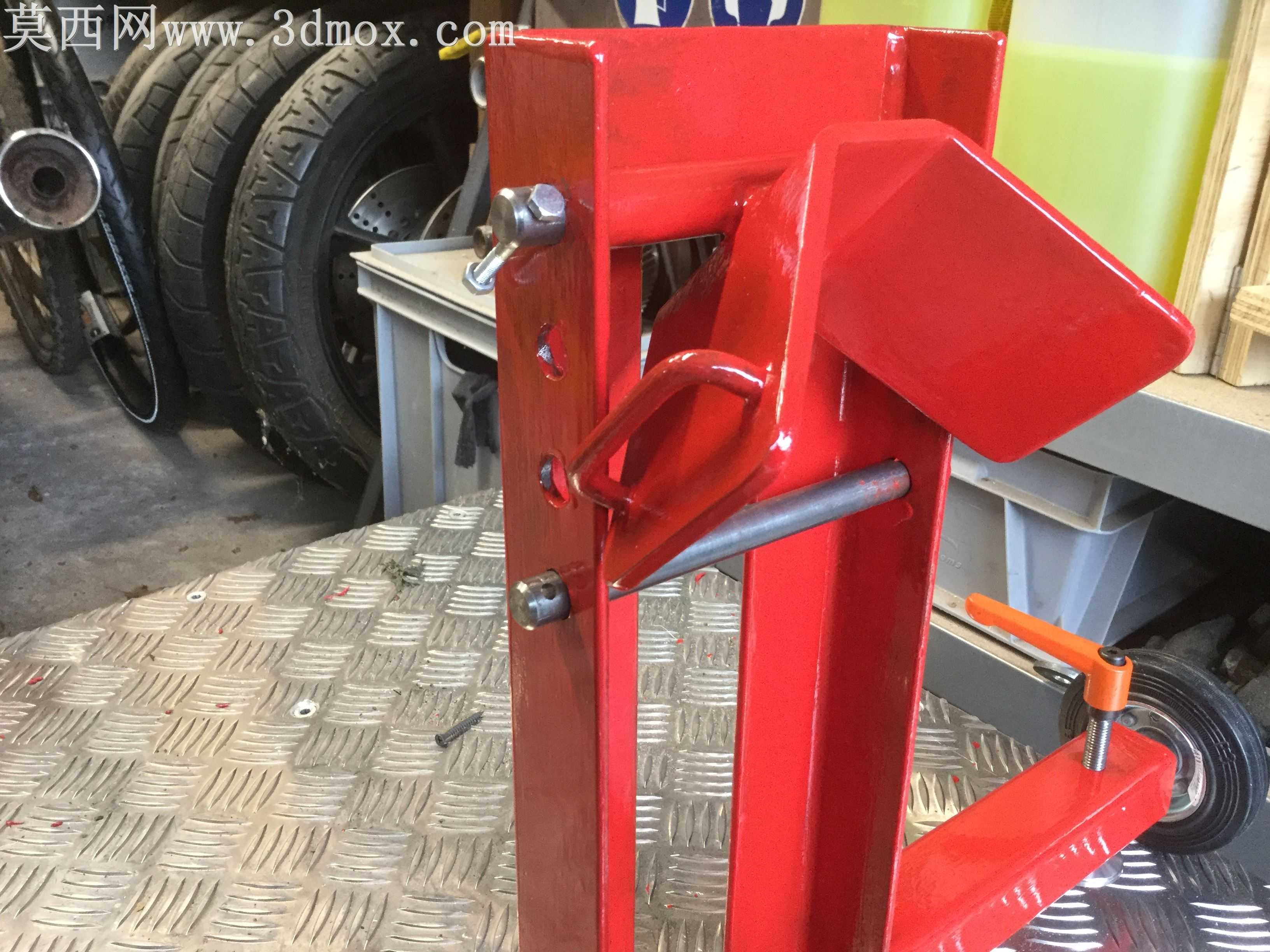

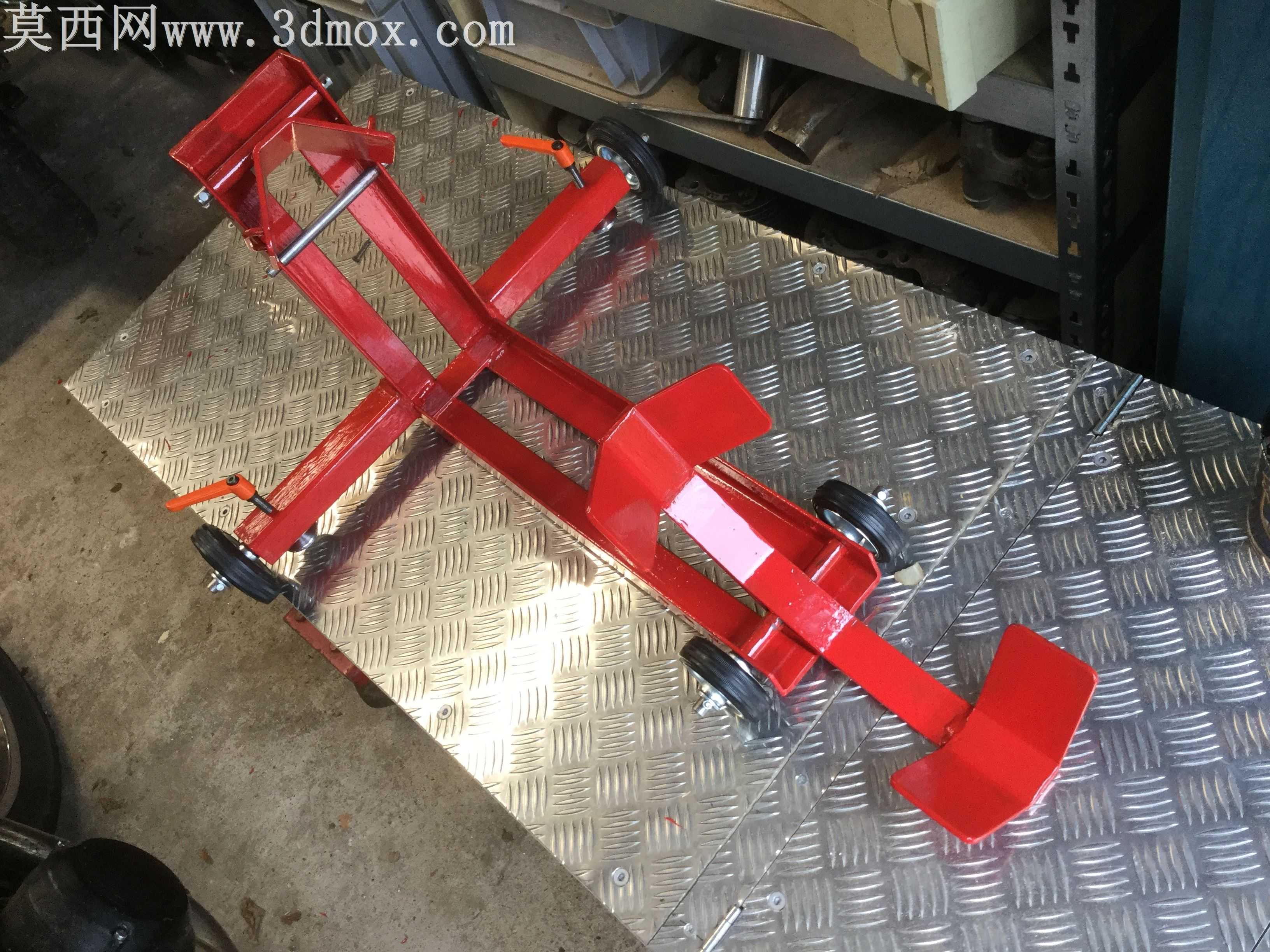

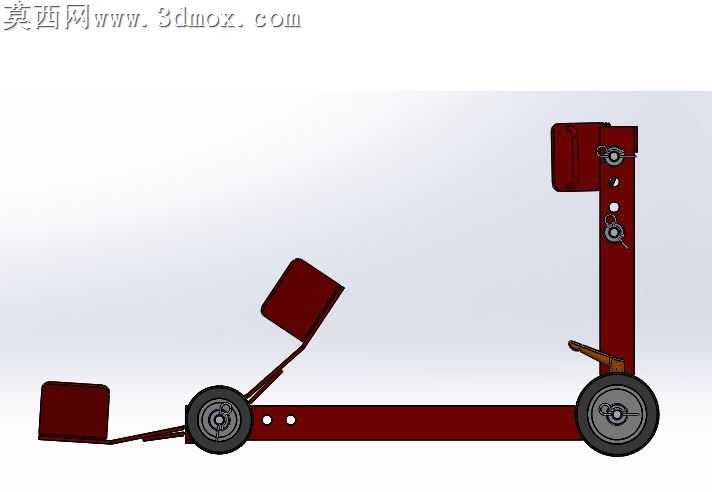

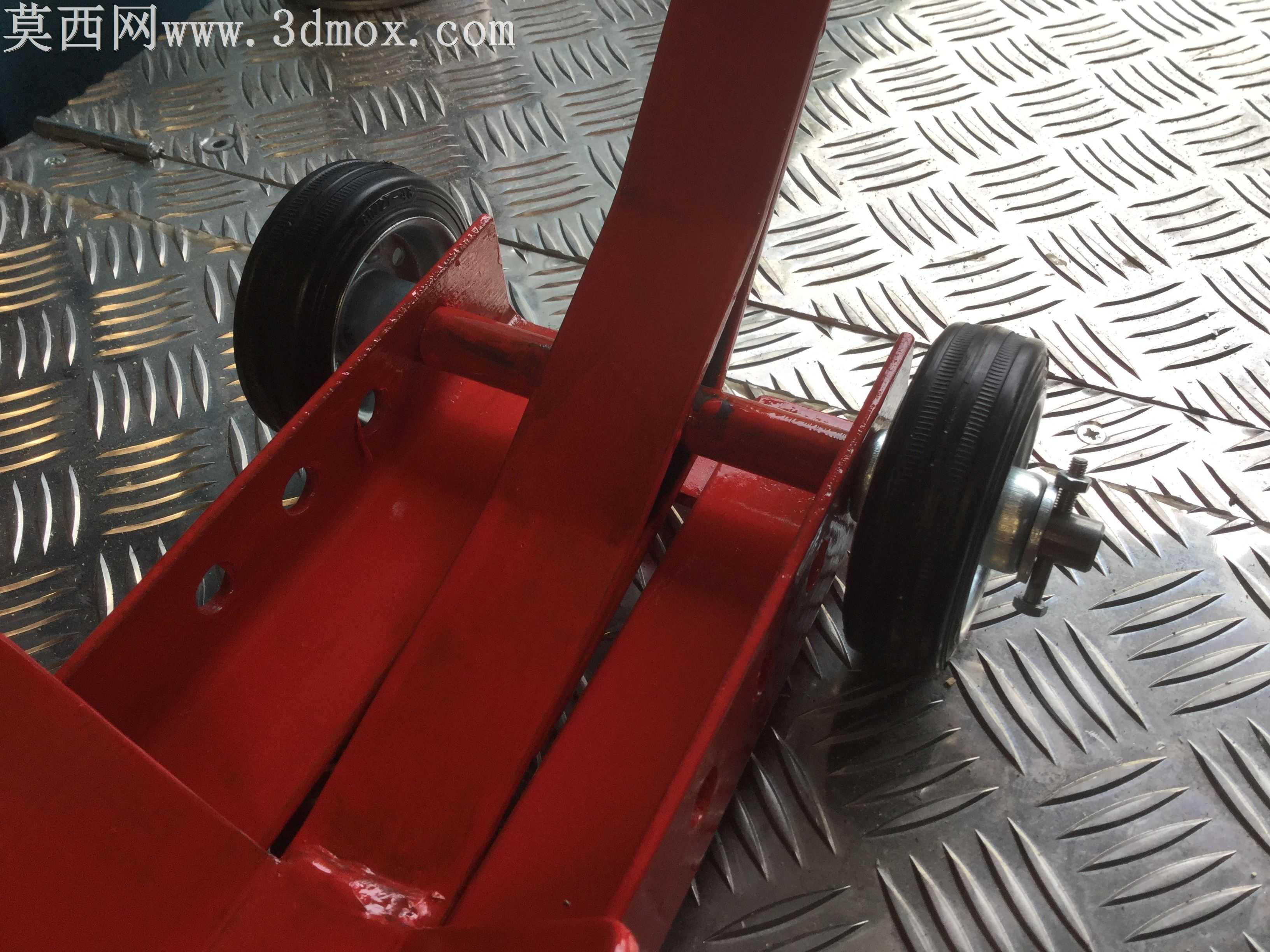

本作品为适配15至19英寸车轮的可调式围场前支架，采用三维建模软件完成全参数化设计，建模过程中先以基准轴、基准面搭建装配定位框架，自下而上完成各子零件的建模与总装约束。整体结构采用交叉式承力底架设计，主承力梁选用矩形截面型材结构，在保证结构刚性的同时控制整体重量，底架三个端部均配置带刹车功能的脚轮，可实现场地内灵活移动与作业时的位置锁定，同时配套可调节高度的支撑脚垫，在停放时可将脚轮抬离地面，避免长期承重导致脚轮损坏，提升支架放置稳定性。支架的车轮夹持部位采用仿形托槽结构，可贴合不同尺寸车轮的轮辋轮廓，避免夹持过程中对轮辋、轮胎造成刮蹭损伤，夹持调节机构采用快拆式锁紧手柄，无需额外工具即可快速完成夹持宽度的调节，适配不同轮径、不同轮宽的自行车、摩托车前轮固定需求。渲染阶段采用金属红哑光漆面作为主体材质，还原工业维保工具的真实漆面质感，对脚轮橡胶部分赋予高摩擦力的哑光橡胶材质，金属锁紧手柄、调节杆部分赋予拉丝金属材质，脚垫部分赋予防滑硬质橡胶材质，通过打光突出各部件的材质差异与结构轮廓，清晰展示各调节机构的位置与操作方式。设计过程中充分考虑围场作业的实际使用场景，优化了支架的重心分布，将承力点集中在底架交叉区域，避免夹持车轮后出现侧翻风险，同时对所有棱角位置做倒圆角处理，消除使用过程中的磕碰安全隐患，各活动部件均预留合理的装配间隙，保证调节操作顺畅无卡滞，整体结构兼顾实用性、耐用性与操作便捷性，可满足赛车、民用摩托车、自行车在维修、停放、展示场景下的前轮固定需求。
