440毫米行程手动拉伸装夹工装结构

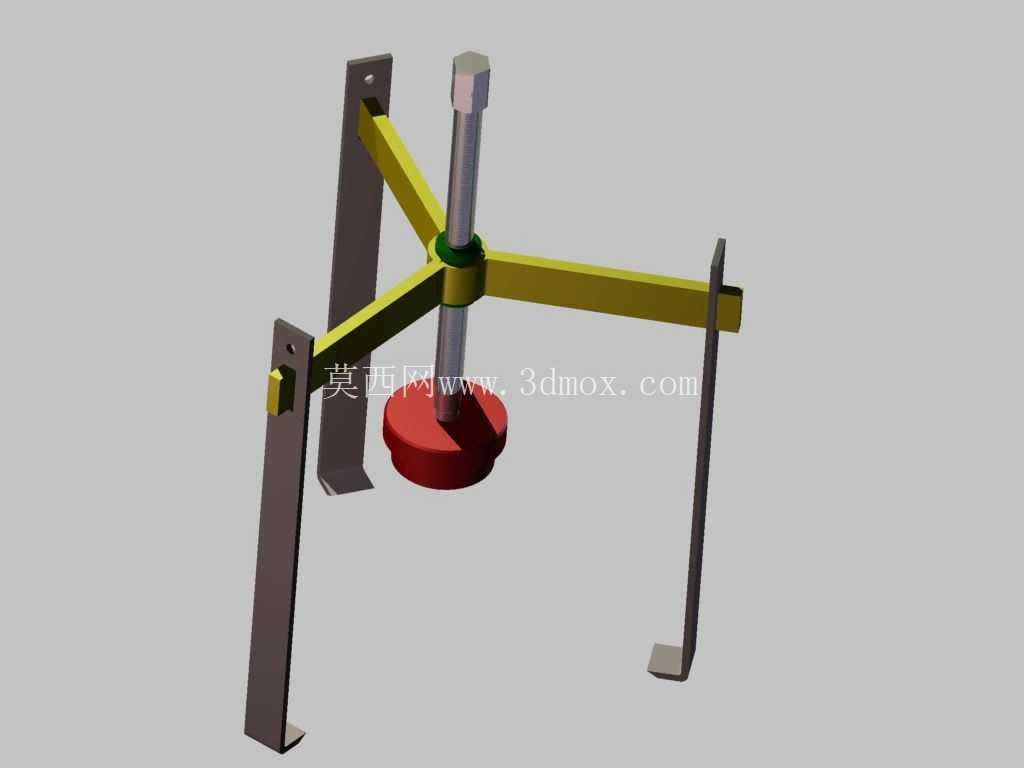

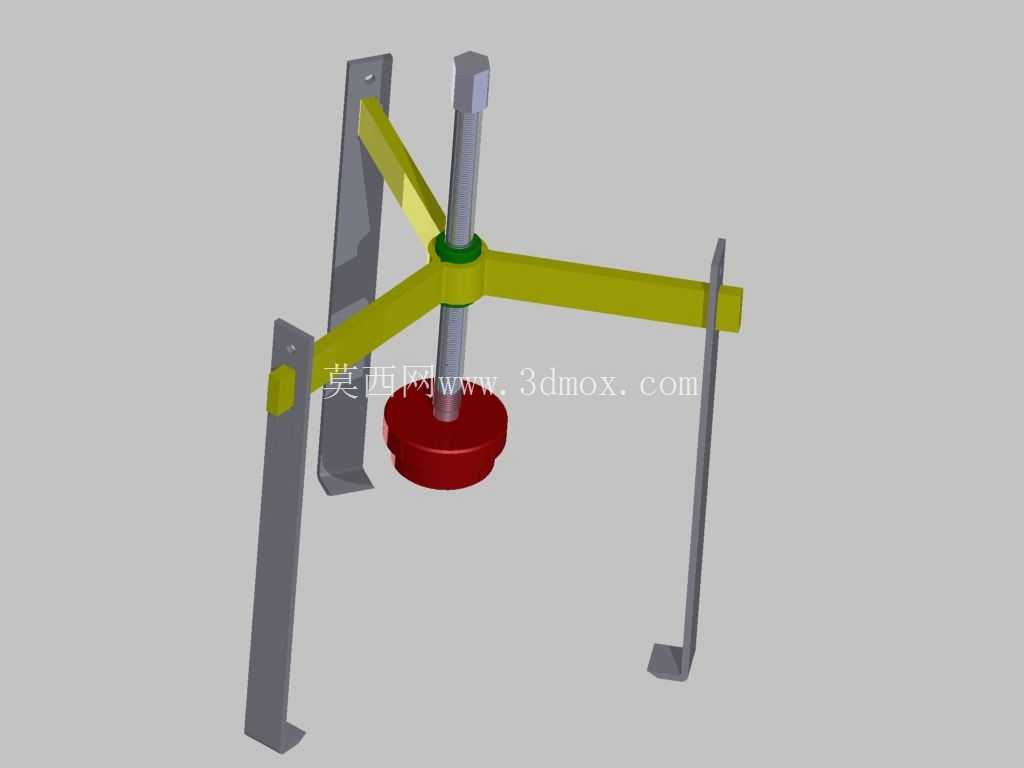

这款手动拉伸工装的有效拉伸行程为440毫米，整体采用立式同轴布局，核心受力路径沿中心螺杆轴线分布，从结构设计上规避了偏载力矩带来的额外磨损，日常使用中可适配多种需要直线拉伸张紧的作业场景，比如小型构件的形变测试、线材张紧固定、薄型板材的拉伸校形，或是装配环节中需要施加恒定轴向拉力的压装对位工序。从结构组成来看，中心采用梯形传动螺杆作为核心传力部件，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中啮合间隙可控，手动旋动时的施力手感更顺滑，不会出现普通螺纹容易卡滞、滑牙的问题；螺杆中部设置的星形三爪支撑座采用工程塑料与金属嵌件复合的结构，三个支撑臂呈120度均匀分布，每个臂端都预留了装夹接口，可根据作业需求更换夹头、挂钩或是压块，适配不同外形的被加工件。支撑座下方的红色旋动座是手动施力的操作部件，表面做了滚花防滑处理，徒手操作时无需额外工具即可转动，带动支撑座沿螺杆轴向上下移动，实现拉伸行程的调节；螺杆上下两端的L型固定支架采用冷轧钢板折弯成型，支架底部做了加宽的平直安装面，每个安装面都预留了两个螺栓固定孔，可直接固定在工作台面、型材框架或是专用测试架上，安装时只要保证两个支架的安装面处于同一水平面，中心螺杆的垂直度就能得到保障，无需额外做复杂的同轴度校准。

在实际使用场景中，这类小型拉伸工装不需要外接动力源，完全依靠手动操作即可完成拉力施加，非常适合小批量加工、实验室试样测试、维修现场临时装夹等没有气源、电源配套的场景，相比大型拉伸试验设备，它的占用空间极小，整体安装完成后的横向宽度不超过400毫米，竖向安装高度可根据固定位置调整，440毫米的有效行程可以覆盖绝大多数小型零件的拉伸需求，比如直径3毫米以内的金属线材拉伸测试、长度400毫米以内的弹性件预拉伸装配、薄金属片的张拉固定等作业都能胜任。设计过程中特意将三个支撑臂的长度做了等长处理，每个臂的受力截面都经过抗弯强度校核，当单个臂端施加最大额定拉力时，臂根位置的弯曲应力远低于材料的屈服强度，长期使用不会出现臂体变形的问题；中心螺杆的直径选型也匹配了手动操作的最大施力上限，正常成年人徒手旋动旋座时，螺杆所能提供的最大轴向拉力可以达到800牛左右，足以应对日常小型零件的装夹、拉伸需求，同时不会因为拉力过大损坏被加工件。

安装边界方面，两个L型支架的固定孔中心距为440毫米，对应工装的最大拉伸行程，安装时需要预留的操作空间为横向左右各150毫米，用于支撑臂转动和装夹操作，竖向需要在旋座下方预留至少100毫米的手部操作空间，方便转动旋座调整拉伸位置；支架的折弯处做了加强筋处理，避免长期受力后支架出现折弯变形，导致中心螺杆倾斜卡滞。三个支撑臂的角度可以手动调整，不需要额外工具即可扳动臂体改变角度，适配不同位置的装夹需求，比如需要同时拉伸三个均匀分布的连接件时，可将三个臂调整到对应角度同步施力，保证受力均匀；如果只需要单点拉伸，也可以将另外两个臂转到闲置位置，避免干扰作业。整体结构没有复杂的传动部件，日常维护只需要定期在中心螺杆的螺纹表面涂抹少量润滑脂，即可保证传动顺畅，支撑座与螺杆配合的位置内置了自润滑衬套，长期往复移动也不会出现过度磨损，使用寿命远高于普通的简易拉伸夹具。在装配类作业中，这款工装还可以作为临时的张紧固定装置使用，比如安装传动带时，可通过支撑座拉住带轮调整中心距，方便皮带的安装就位；或是在粘接作业中，通过拉伸工装保持两个粘接面的贴合压力，等待胶水固化，相比台钳等通用夹具，它的拉伸方向更灵活，施力大小更容易通过手动旋动的幅度控制，不会出现夹伤工件或是施力不足的问题。
