方管立柱式可调高度支撑工装结构

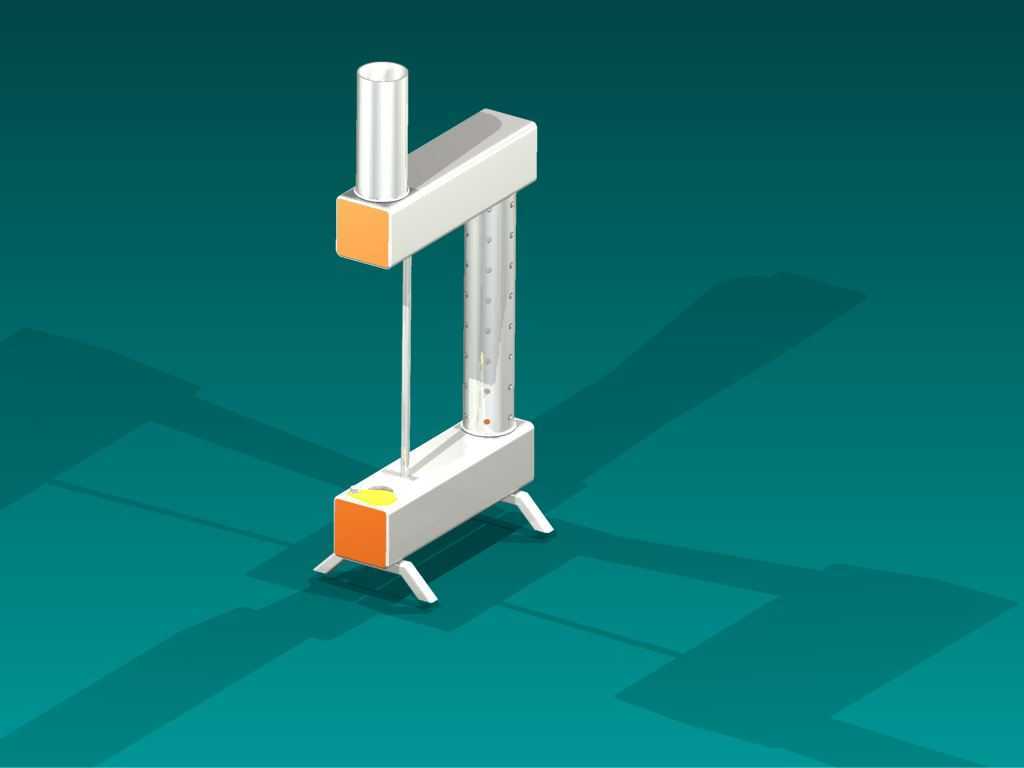

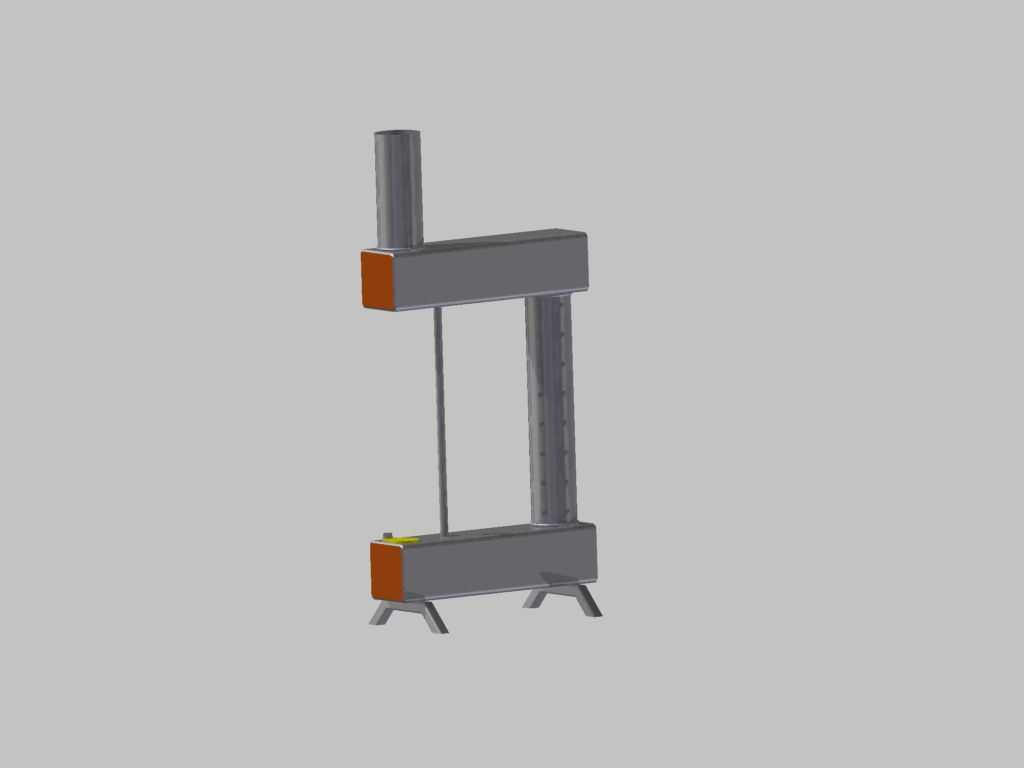

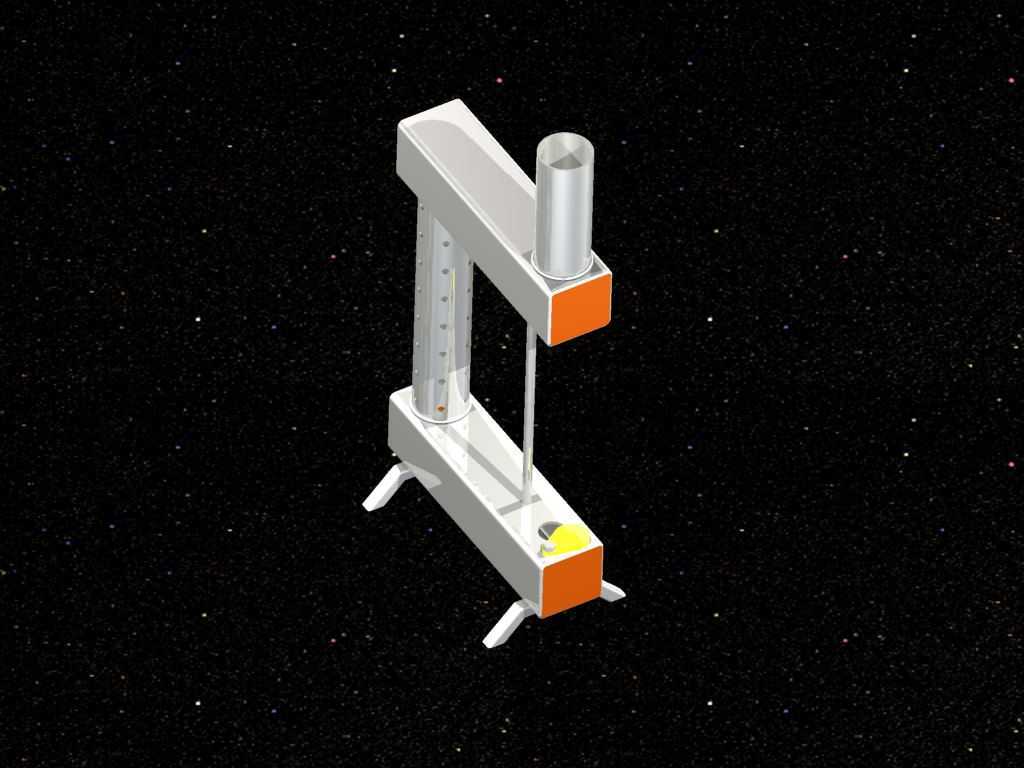

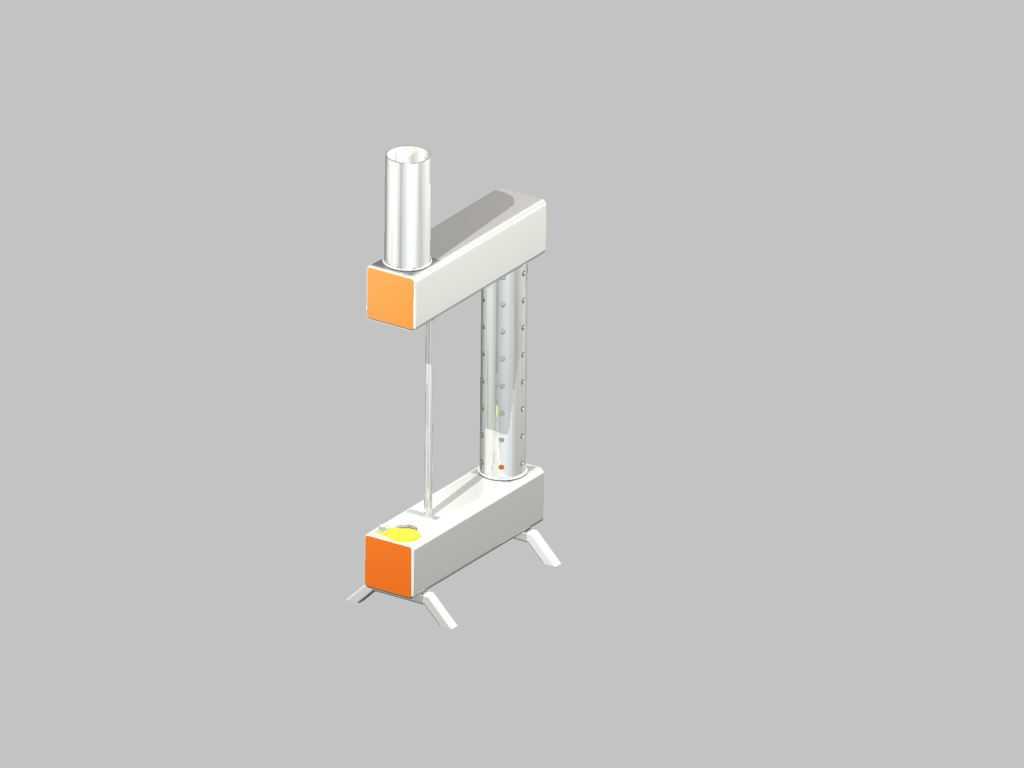

　　该结构属于车间现场常用的可调式支撑工装，日常应用场景覆盖小型工件焊接定位、轻型部件装配承托、管路临时架设固定等多个生产环节，在小批量定制加工、设备现场改造、工装夹具快速搭建的场景中适配性极强，不需要复杂的预埋或固定基础，可直接放置在平整工作台面或地面使用，转移工位时单人即可搬运移位。从功能特性来看，结构采用上下两段方管作为主体承力框架，上方方管侧部垂直焊接圆管接口，可用于插入圆杆类构件作为延伸支撑或定位挡杆，下方方管作为底部承托基座，基座端面预留的通孔可用于穿装螺栓，将整个工装临时固定在工作台T型槽或地面预埋板上，避免承托重载时出现侧滑移位。

　　中间的立式带孔圆管是高度调节的核心构件，圆管表面沿轴向等距加工的通孔可配合插销使用，通过调整上方方管套在立柱上的位置，穿入插销锁定即可快速获得不同的支撑高度，调节过程不需要额外工具，松开插销滑动到目标高度后插紧即可完成高度切换，调节行程覆盖常规小型工装的支撑高度需求，可适配不同高度的工件承托需要。设计思路上优先考虑了现场使用的便捷性，整体没有采用复杂的传动调节结构，全部采用标准型材焊接成型，方管和圆管都是市场上容易采购的常规规格，加工时只需要完成下料、钻孔、焊接三个主要工序，制造成本低，后期维护也十分方便，即使出现构件变形损坏，也可以快速切割替换对应型材段，不需要整体报废。

　　从安装边界来看，底部方管的接触面积经过核算，在承托额定范围内的载荷时，不会出现压溃普通木质工作台面的情况，上方圆管接口的内径与常用的圆钢支撑杆尺寸匹配，不需要额外加工转接套即可直接使用，立柱上的调节孔间距经过优化，既不会因为孔距过大导致高度调节精度不足，也不会因为孔距过小削弱立柱的整体结构强度，焊接位置全部采用满焊处理，焊后打磨焊渣避免毛刺划伤操作人员，整体结构的边角都做了钝边处理，没有尖锐的锐角突出。

　　在实际使用中，这类支撑工装往往成对或成组使用，配合不同长度的跨接横梁可以组成临时的工件放置架，也可以单独作为单个点位的支撑定位件使用，在焊接作业时，金属材质的结构可以耐受焊接飞溅的高温，不会像塑料支撑件那样被烫损变形，在装配作业中，稳定的框架结构可以避免工件放置后出现晃动倾斜，减少装配对位的调整时间。结构的重心设计经过考量，当支撑高度调整到最高位置时，整体重心依然落在底部方管的支撑面范围内，不会因为重心过高出现轻易倾覆的情况，即使受到轻微的侧向碰撞，也能保持足够的稳定性，不需要额外加装斜向支撑构件，节省了安装空间，在狭小的工位区域也可以正常布置使用。
