三角加强型焊接安装直角支撑角码

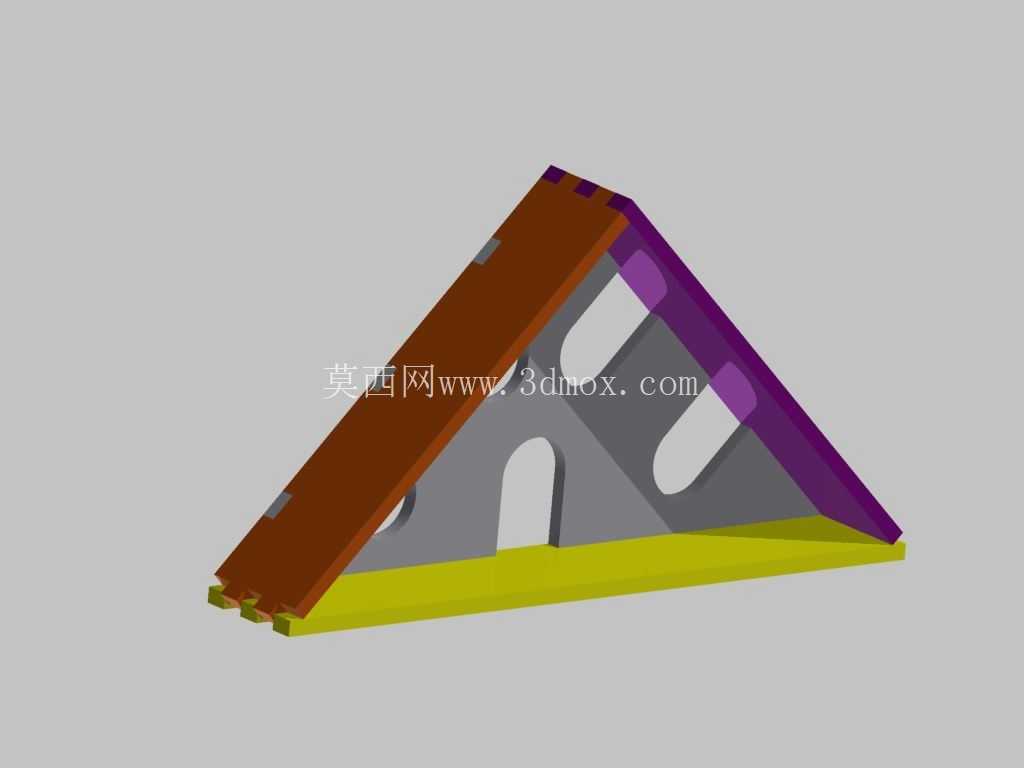

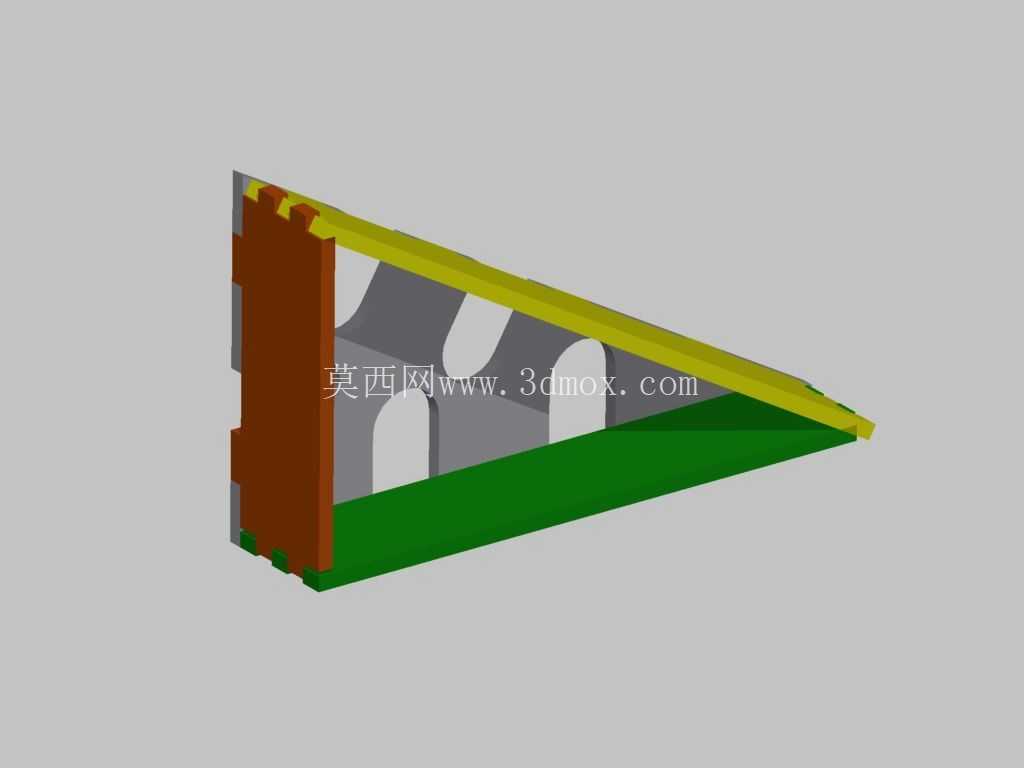

　　这款三角结构的直角支撑件，主要应用在金属框架焊接装配、设备机架边角加固、仓储货架立柱与横梁连接、轻型工装台面侧边固定等场景，日常做非标设备框架搭建时，经常会遇到垂直面连接强度不足的问题，尤其是悬臂类安装结构，仅靠螺栓连接或者直接焊接，长期受交变载荷容易出现焊缝开裂、连接面变形的问题，这类带加强结构的角件就能很好解决这类痛点。从结构设计来看，该支撑件采用直角三角形的力学承载构型，垂直边为整面贴合的安装基准面，上面预留了对应的安装孔位，既可以直接和待连接的型材、板材端面贴合焊接，也可以通过螺栓完成可拆卸式装配；水平边作为承载支撑面，和垂直边保持90度的精准垂直度，两条边之间通过斜向的加强筋连接，把原本直角位置的集中应力，通过斜向筋条分散到整个三角结构上，大幅提升整体的抗弯折、抗剪切能力。

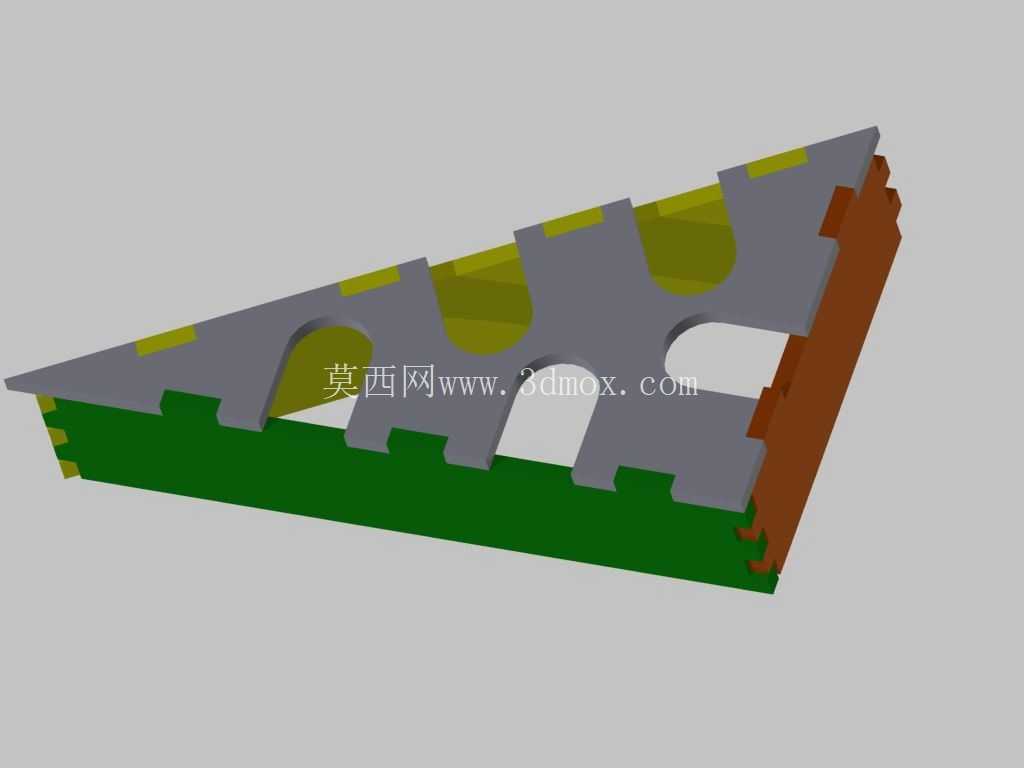

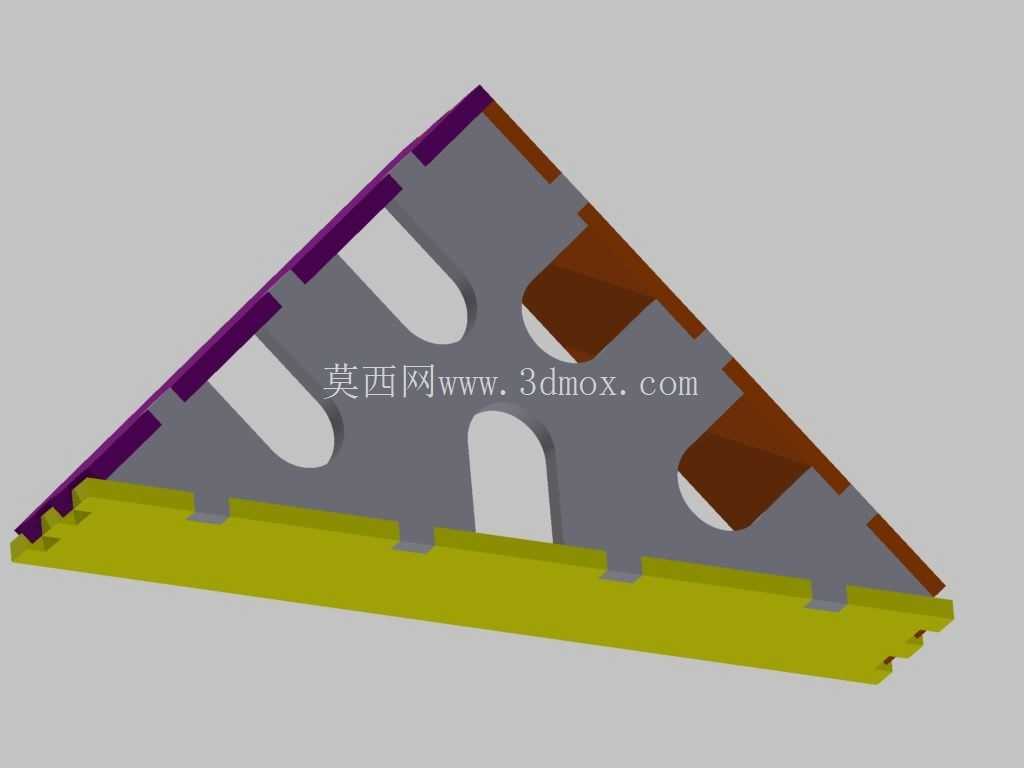

　　斜向筋条上做了连续的拱形镂空结构，这种设计不是单纯为了减重，在实际焊接作业时，镂空位置可以让焊接操作的视线更通透，焊枪能够顺利伸到连接位置完成满焊作业，避免出现焊接死角，同时拱形的镂空边缘本身也形成了类似加强筋的结构，不会因为开孔大幅降低斜向支撑的结构强度，相比实心的三角支撑板，重量能降低40%左右，材料成本也能得到有效控制，同时不会损失核心承载能力。垂直安装边的端部做了凸起的定位卡边结构，装配时可以先把卡边卡在待连接板的边缘，提前完成直角位置的预定位，不需要额外的工装夹具扶持就能临时固定住角件位置，单人就能完成焊接或者螺栓锁紧作业，大幅提升现场装配的效率，尤其是在高空或者狭小空间作业时，不需要额外人员配合扶料，能减少很多操作麻烦。

　　底部的水平支撑边边缘做了小幅度的翻边处理，既可以避免锋利的板材边缘划伤操作人员，也能提升水平边的整体刚性，当水平面上放置承载物时，翻边结构可以分散边缘的集中载荷，避免长期受压出现边部弯折变形。从安装边界来看，该角件的垂直边高度和水平边长度保持适配的比例，不会因为支撑边过长占用过多的安装空间，在框架内部安装时不会和内部的管线、其他安装部件产生干涉，垂直边的安装孔位间距符合常规型材的安装孔距标准，可以直接和市面上通用的工业铝型材、方管型材配套使用，不需要额外二次打孔加工。

　　在实际选型使用时，需要根据实际承载的载荷大小选择对应厚度的板材制作该角件，轻型承载场景可以选用1.5-2mm厚度的冷轧板冲压成型，重型承载场景可以选用3-5mm厚度的钢板通过折弯焊接成型，表面处理可以根据使用环境选择喷塑、镀锌或者喷漆处理，在潮湿或者有腐蚀的环境下使用时，优先选择热镀锌处理的版本，避免长期使用出现锈蚀影响结构强度。这类角件相比市面上常见的L型直角角码，承载能力提升至少三倍以上，尤其是在承受向下的垂直载荷时，三角结构的力传导路径更顺畅，不会在直角位置形成应力集中点，很多时候做设备外护板的框架支撑、电气柜内部的安装梁固定、小型输送线的机架边角加固，用这款角件都能获得非常稳定的连接效果，不需要额外在直角位置补焊加强筋，减少焊接的工作量，同时装配完成后的外观也更整洁，不会有多余的焊疤需要打磨处理。建模过程中需要重点保证垂直面和水平面的垂直度公差，控制在0.1mm以内，否则安装后会出现连接面贴合不严的问题，斜向筋的拱形镂空位置要做圆角过渡，避免应力集中导致冲压或者使用过程中出现开裂，各个边的折弯处要保留合适的折弯圆角，避免折弯时出现板材断裂的问题，安装孔的位置要和常用型材的孔位严格对齐，保证互换性。
