单轴框架式牵引小拖车结构设计

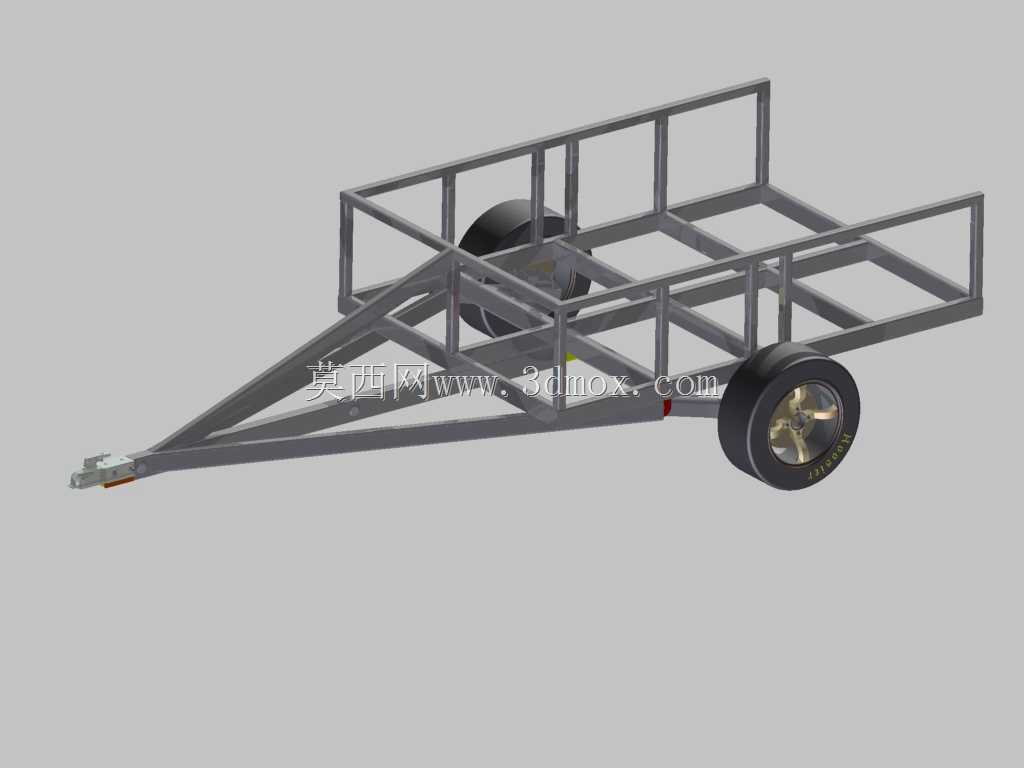

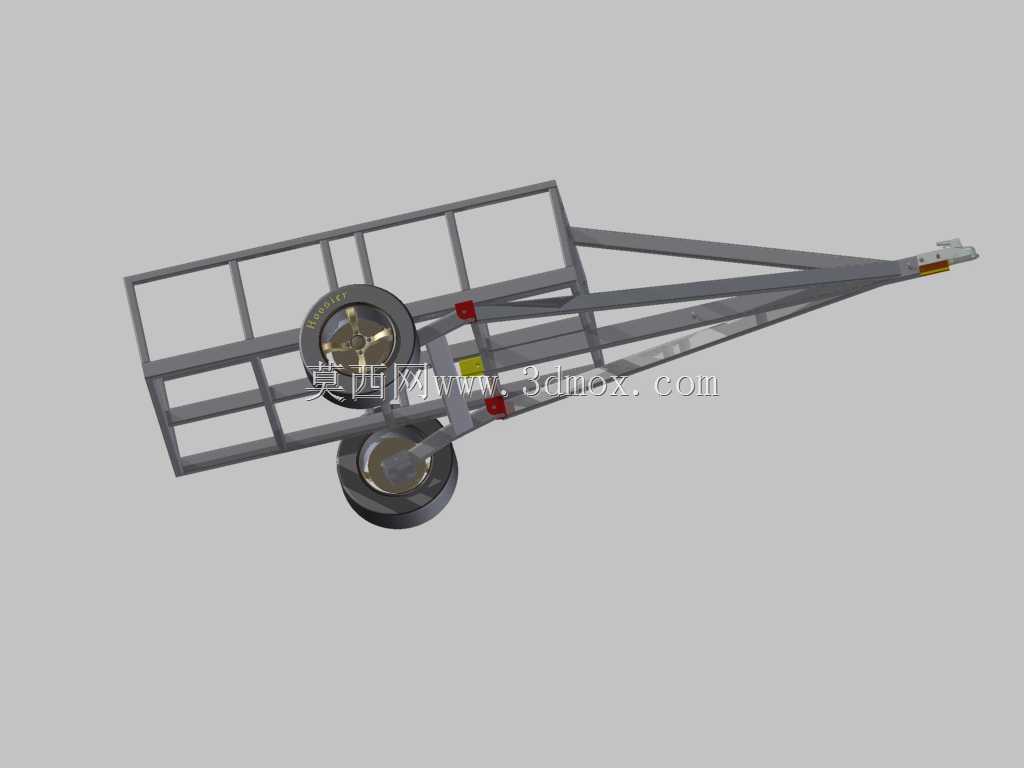

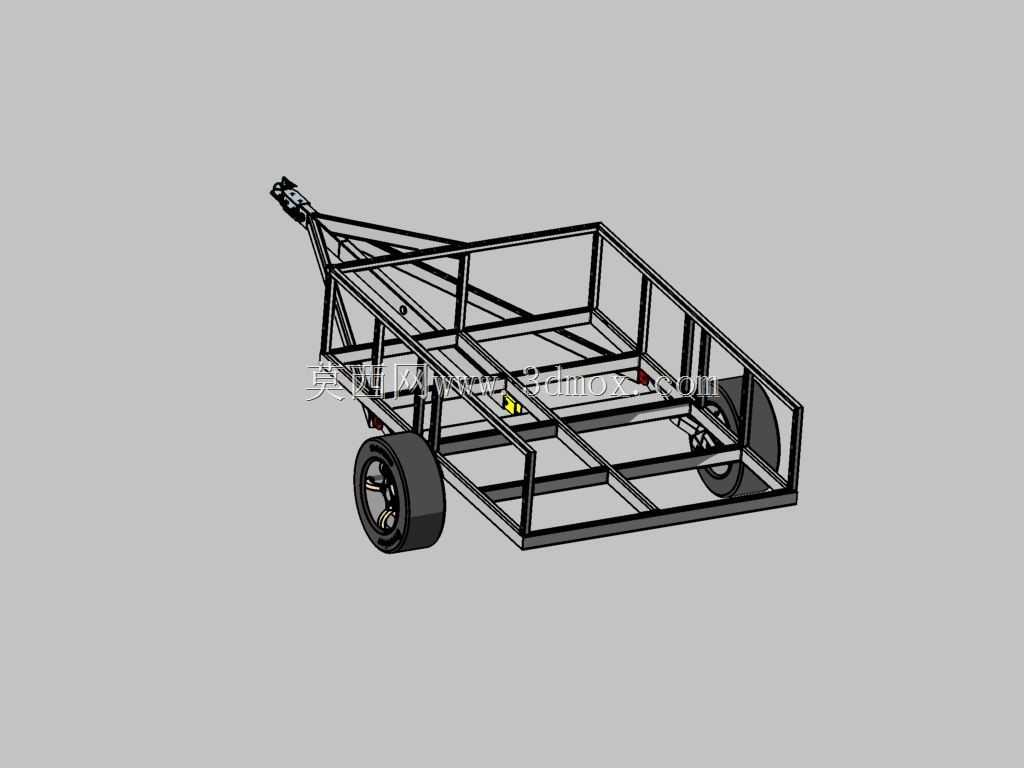

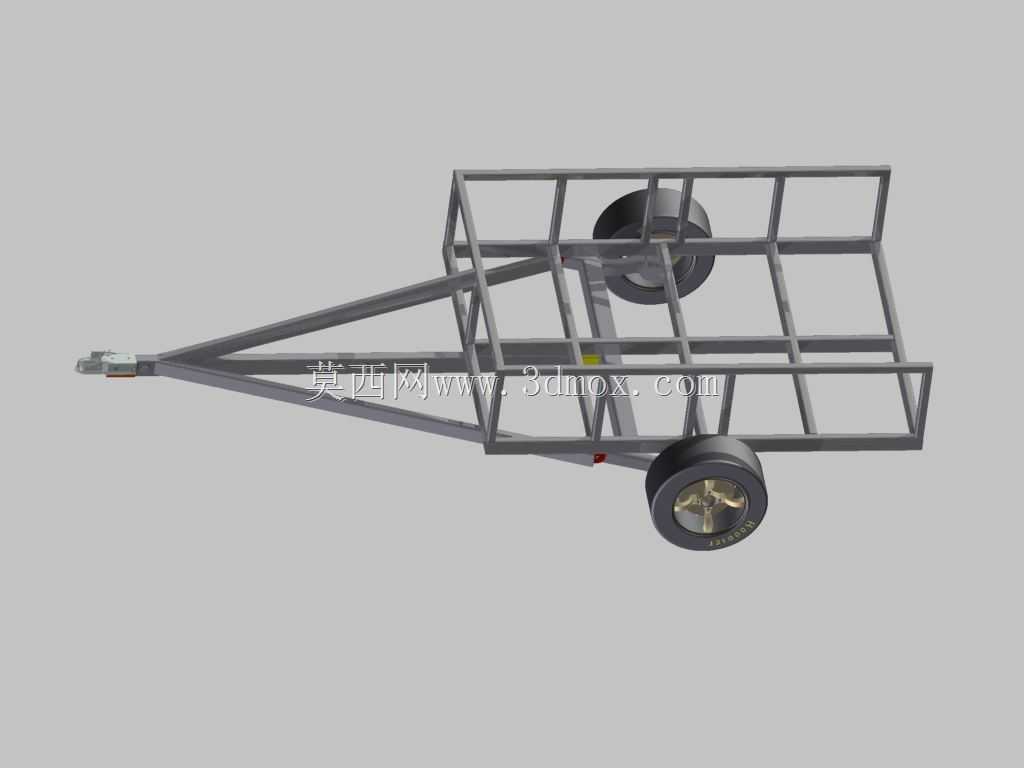

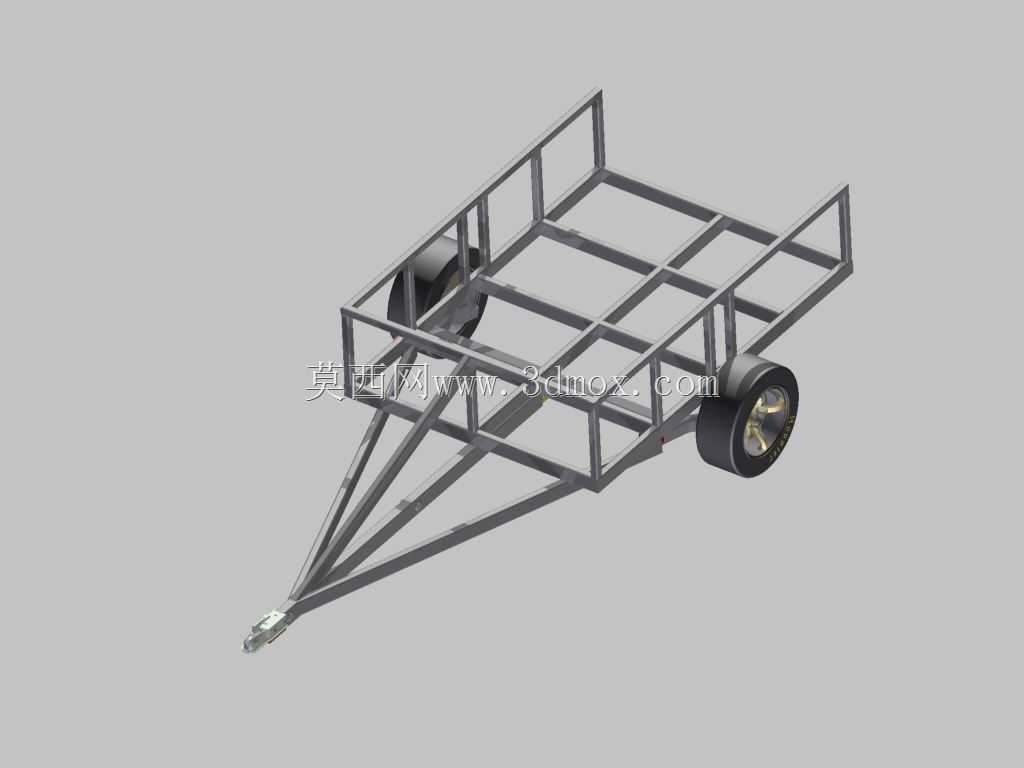

这款单轴牵引小拖车的结构设计，主要面向厂区内部物料转运、户外短途轻型物资运输、小型农机具配套拖挂、户外作业工具载运等场景，可适配 ATV、小型拖拉机、工程巡检车等多种牵引动力源，解决短距离零散物资转运时大型车辆通行受限、人力搬运效率低下的实际问题。从结构设计逻辑来看，整体采用开放式框架式承载结构，摒弃了传统封闭式货箱的冗余重量，主纵梁从牵引连接端向后平滑延伸至车尾，采用变截面斜向过渡设计，既保证牵引端的连接强度，又合理分散行驶过程中来自牵引钩的冲击载荷，避免应力集中在牵引连接部位造成结构开裂。车架主体采用矩形钢管焊接成型，横向布置多根支撑横梁，均匀分布货台区域的承载载荷，即使放置不规则形状的货物，也能通过框架结构将荷载传递至两侧主纵梁，不会出现局部载荷过大导致的车架变形。车架两侧设置的简易栏板框架，无需额外加装复杂的锁止结构，即可对货物起到侧向限位作用，防止运输过程中货物从侧面滑落，同时开放式的框架结构不会遮挡货物，方便装卸作业时从侧面操作，也能适配超长、超宽货物的临时载运需求。行走系统采用单轴双轮布局，轮距设定兼顾行驶稳定性与狭窄通道的通行能力，轮胎选用小直径宽幅充气胎，能够缓冲非铺装路面的颠簸冲击，降低行驶过程中传递至车架的振动，保护所载运的易损物资。牵引端采用标准的球形牵引钩连接结构，连接高度适配多数轻型牵引车辆的后牵引座，无需额外改装即可完成挂接，牵引连接部位设置有缓冲间隙，减少起步、制动时的刚性冲击。安装边界方面，车架整体宽度控制在常规非机动车道通行范围内，长度适配轻型拖挂的转弯半径要求，牵引架长度保证拖挂行驶时不会出现转弯折头现象，车架底部离地间隙满足非铺装路面的通行需求，不会在坑洼路面出现托底情况。设计过程中重点考量了焊接工艺的可行性，所有管材连接节点均采用满焊工艺，关键受力部位额外增加了三角形加强筋结构，在不显著增加整体重量的前提下提升结构抗扭强度，空载状态下整车重量较轻，单人即可完成短距离的移位调整，满载状态下的承载能力可覆盖多数轻型物资的转运需求，车架上平面预留了多个安装孔位，可根据实际使用需求加装底板、储物箱、围栏等附属结构，拓展不同场景下的使用功能。
