手持式电钻整机结构爆炸拆解三维模型

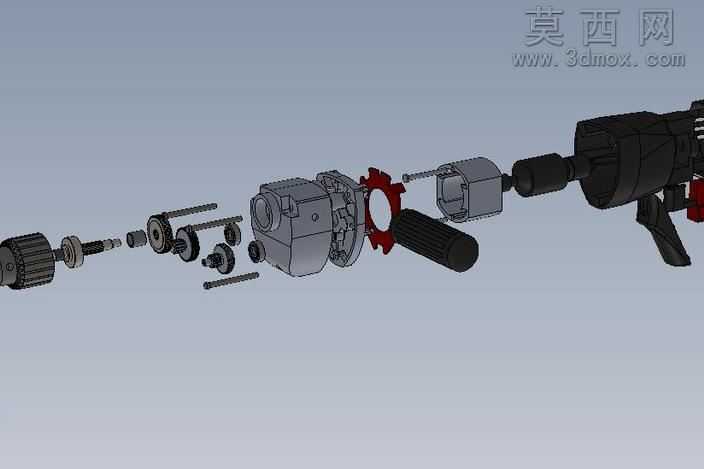

本模型为手持式电钻的完整结构爆炸展示模型，采用三维参数化建模方式搭建，完整还原了手持电钻从动力输入到扭矩输出的全链路零部件结构。建模过程中首先依据手持电动工具的人机工程尺寸确定整体外轮廓，将枪式握持手柄、主壳体、钻夹头输出端的比例按照实际量产产品的尺寸规范进行1:1还原，保证各部件的装配间隙符合实际生产的公差要求。模型通过爆炸视图的呈现形式，将电钻内部的传动齿轮组、中间传动轴、轴承支撑件、换向结构、握持防滑包裹件、辅助握持手柄、动力输出夹头等零件沿装配轴线方向依次拆分，清晰展示每个零件的装配位置与配合关系。材质渲染阶段，对金属传动零件赋予哑光合金钢材质，还原机加工金属件的细腻磨砂质感，对塑料壳体部分赋予耐冲击工程塑料的半哑光材质，对握持区域的橡胶包裹件赋予带细微颗粒纹理的软胶材质，对输出钻夹头部分赋予发黑处理的金属质感，不同材质的区分让各零件的功能属性一目了然。结构设计上完整复现了电钻的减速传动逻辑，从电机输出端的小齿轮开始，经过多级行星齿轮组的减速增扭，将动力传递至最终的钻夹头输出轴，每一级齿轮的模数、齿形、配合轴径都按照电动工具的通用设计标准进行绘制，轴承安装位、卡簧槽、壳体定位卡扣等细节结构均完整保留，能够直观展现手持电钻内部的动力传递路径与零件装配逻辑，可用于电动工具结构教学、装配演示、产品改型设计的参考素材，帮助观者快速理解手持电钻的内部构造与工作原理。
