机床用四爪卡盘精密三维结构模型

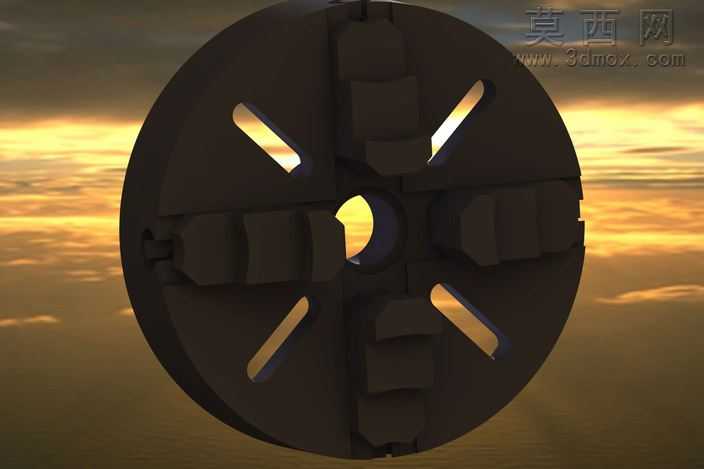

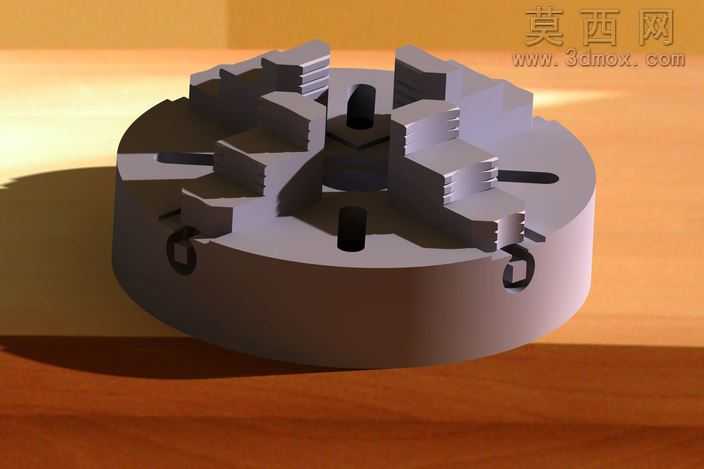

本模型为机床装夹用四爪卡盘的三维数字化模型，建模过程严格遵循机械加工领域卡盘的实际生产尺寸规范，还原了四爪单动卡盘的完整结构特征。建模阶段首先以卡盘盘体为基础基准，绘制盘体的圆形外轮廓与中心通孔结构，通过拉伸特征生成盘体的基础实体，再对盘体表面的四个径向滑槽进行切除特征建模，保证四个滑槽沿盘体中心呈90度均匀分布，匹配四爪独立调节的运动逻辑。随后针对四个卡爪构件进行单独建模，还原卡爪上的阶梯装夹齿形结构、与滑槽配合的导向凸台结构，以及卡爪端部的装夹工作面特征，每个卡爪的尺寸参数保持一致，可沿对应滑槽实现独立径向位移，满足矩形、不规则形状工件的装夹找正需求。模型还还原了盘体侧面的锁紧孔、端面的定位凹台等细节结构，保证各部件之间的装配关系完全符合实际卡盘的装配逻辑，不存在结构干涉问题。材质与渲染阶段，为盘体与卡爪部件赋予了经过调质处理的合金结构钢材质，调整材质的金属粗糙度、反光度参数，还原机床卡盘表面经过磨削加工后的金属质感，对卡爪齿形、滑槽边缘等加工面做了细微的高光处理，模拟机械加工后的表面纹理效果；场景内设置了柔和的侧方主光源与底部补光，渲染输出的效果图清晰展现卡盘的整体结构与各部件的细节特征，阴影过渡自然，能够直观呈现卡盘的立体形态。设计思路上围绕四爪卡盘的实用功能展开，重点突出四爪独立可调的结构特点，区别于三爪自定心卡盘的同步装夹逻辑，模型结构可直接用于机床装夹机构的运动仿真演示、机械设计教学的结构展示，也可作为数控加工实训的虚拟装夹配套模型，帮助使用者直观理解四爪卡盘的装夹原理与结构组成，所有结构细节均参考实际工业用四爪卡盘的测绘参数，保证模型的工程参考价值。
