符合AS1210标准卧式承压储罐结构设计

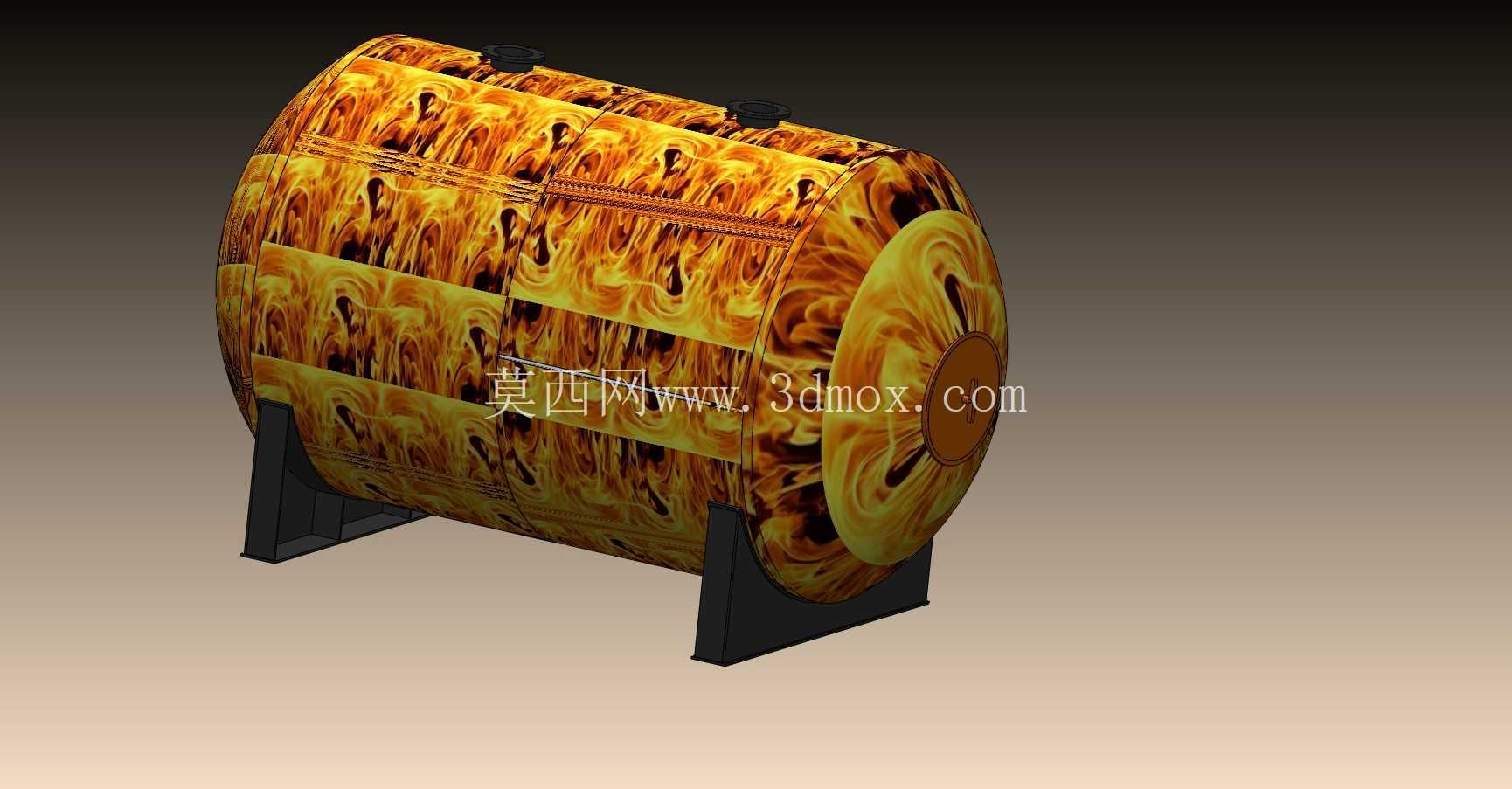

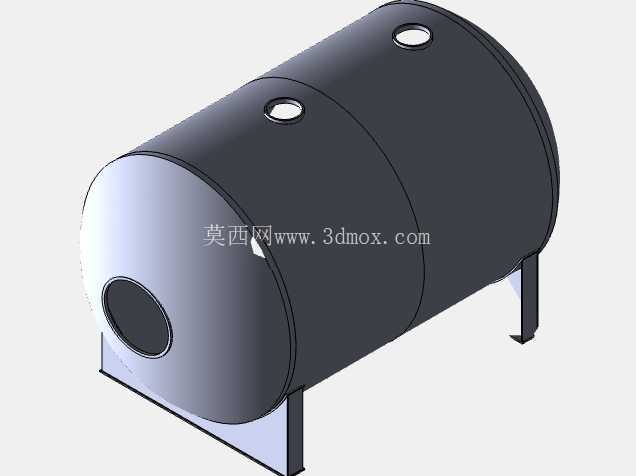

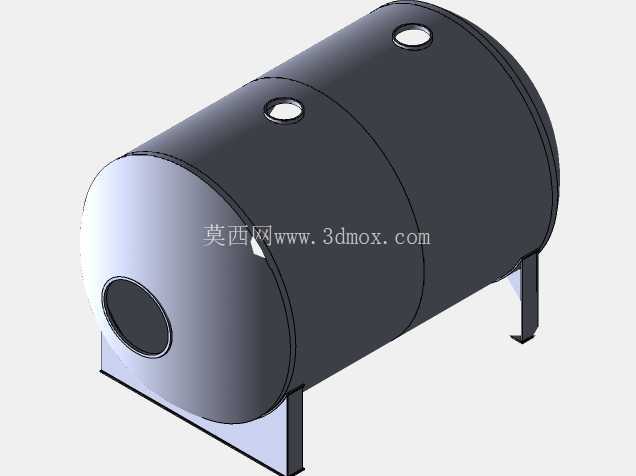

　　在油气储运、化工制程、市政供水以及工业流体处理场景中，卧式承压容器是核心的静态储配设备，这类设备需要在恒定内压、温度波动以及外部支承载荷的长期耦合作用下保持结构完整性，本次设计严格遵循AS1210压力容器标准的各项强制要求，适配常规工业流体的密闭存储需求。从结构布局来看，整体采用卧式双鞍座支撑形式，筒体段为等直径圆柱壳结构，两端采用标准椭圆形封头，这种封头形式的曲面应力分布均匀，在相同承压等级下可以有效降低壁厚冗余，相比平盖结构能减少40%左右的端部应力集中系数。筒体顶部设置两个规格一致的工艺接管，分别作为介质注入口与排气口，接管与筒体的连接位置做了局部补强处理，避免开孔造成的筒体截面强度削弱，补强圈的尺寸匹配接管外径与筒体壁厚的对应关系，符合开孔补强的等面积补强准则。筒体底部靠近两侧封头的位置设置两个排液接口，可用于设备检修时的残液排空、定期排污以及介质取样，接口位置避开鞍座的支撑应力影响区，防止局部载荷叠加造成焊缝开裂。

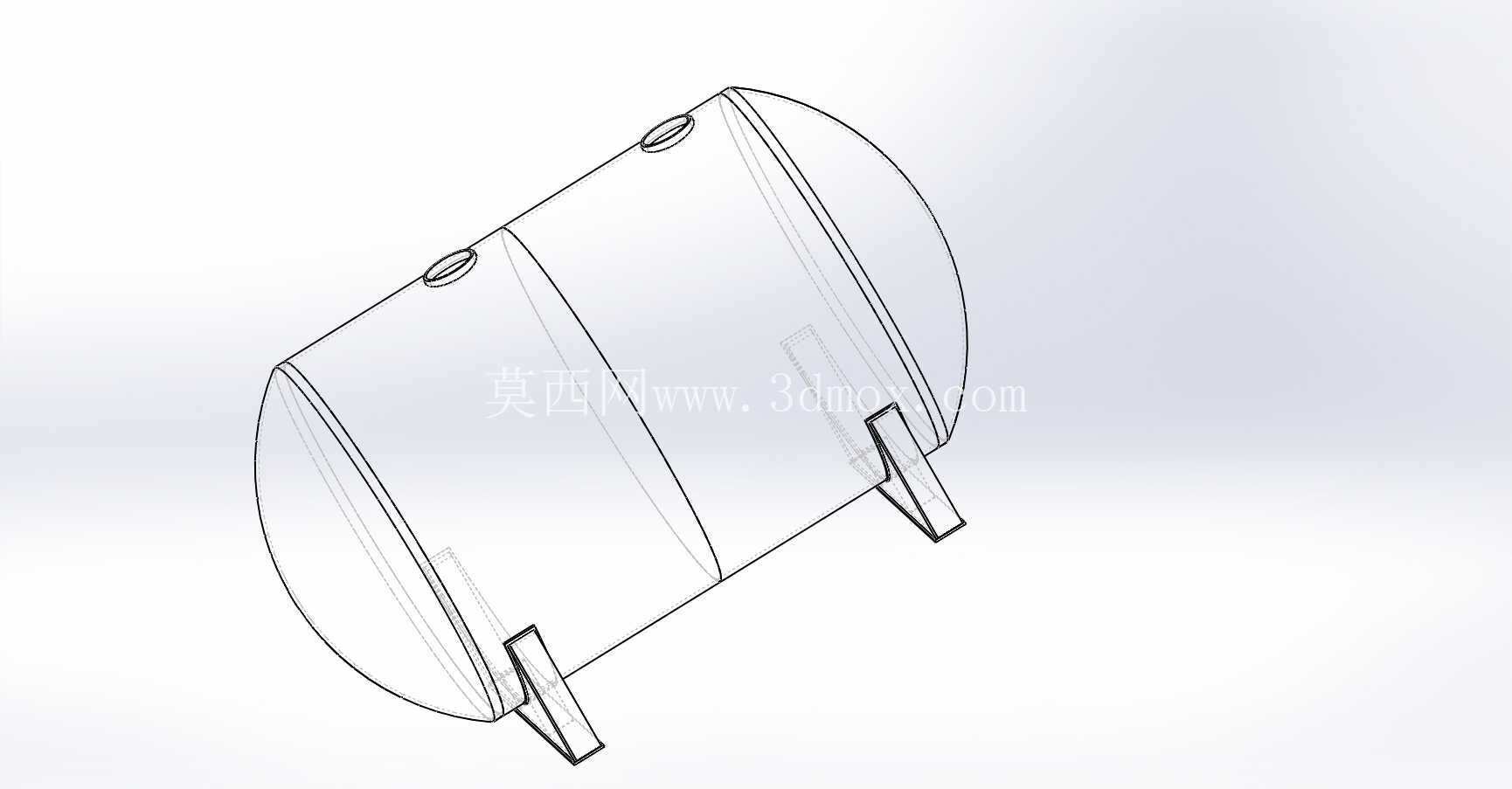

　　支撑结构采用焊接式鞍座，鞍座的包角设置为120度，这个角度可以在保证支撑稳定性的同时，降低鞍座与筒体接触位置的周向压应力，避免筒体在长期载荷下出现局部失稳变形；鞍座的底板设置了安装螺栓孔，可直接与混凝土基础或者钢制机架做刚性连接，安装时需要保证两个鞍座的同轴度误差控制在筒体长度的千分之一以内，防止安装偏差带来的附加弯曲应力。设计过程中首先根据设计压力、设计温度以及存储介质的腐蚀裕量计算筒体的最小壁厚，再考虑钢板的负偏差、加工减薄量确定最终的板材厚度，封头采用整板冲压成型，避免分瓣焊接带来的多条纵缝风险，所有纵缝、环缝的焊接坡口形式根据板材厚度选择双面V型坡口，焊后需要做整体消除应力热处理，降低焊接残余应力对长期承压性能的影响。

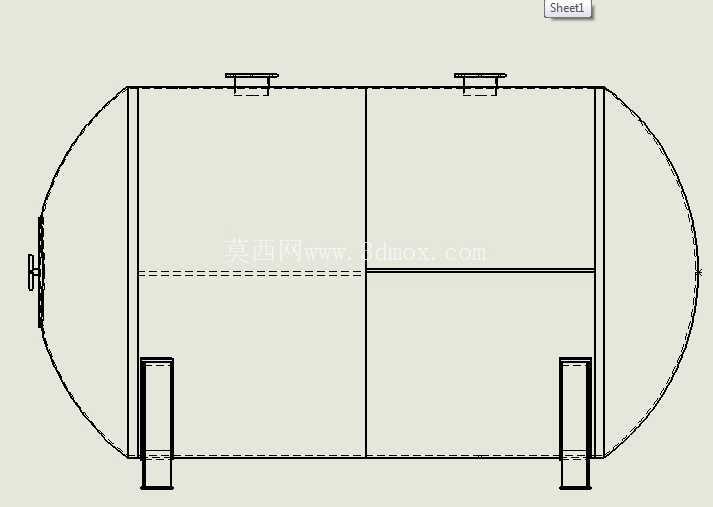

　　筒体内部设置了两道加强圈？不，不对，从结构来看内部的水平分隔是防波板结构，当设备用于存储流动性较好的液态介质时，防波板可以削弱设备运输或者介质进出时的液体晃动冲击，避免晃动载荷反复作用在封头与筒体连接位置造成疲劳损伤，防波板上开设了均匀分布的过流孔，既可以阻挡大尺度的液体涌浪，又不会阻碍介质的正常流动。金属板成型环节重点控制封头的冲压成型精度，封头的曲面偏差不超过封头内径的0.5%，直边段的纵向皱折深度不超过1.5mm，保证封头与筒体组对时的错边量控制在板厚的10%以内。筒体卷制时控制校圆后的圆度误差，同一截面的最大最小直径差不超过内径的1%，防止圆度超差造成局部附加弯曲应力。

　　安装边界方面，设备的整体长度、直径以及鞍座的间距都匹配常规工业厂房的设备安装空间，鞍座的高度预留了底部排液管道的安装操作空间，顶部接管的中心距匹配常规工艺管道的布置间距，不需要额外做管道变径或者偏移就可以直接对接现场管线。在实际应用中，这类承压容器可以用于压缩空气缓冲、工艺液体存储、蒸汽冷凝水回收等多个场景，设计时充分考虑了不同工况下的载荷组合，包括内压载荷、自重载荷、介质静压力、风载荷以及地震载荷的组合验算，确保设备在全生命周期内的结构可靠性。所有的转角位置都做了圆弧过渡处理，避免尖锐转角造成的应力集中，接管的端部都设置了标准法兰连接面，法兰的压力等级与设备整体的承压等级保持一致，方便现场安装时的管道对接与后期维护拆卸。
