360度旋转式柜门锁具结构设计

日常在做柜体类设备的结构配套设计时，锁具的选型往往是容易被忽略但直接影响使用体验的环节，这款360度旋转锁的结构设计，刚好适配多数钢制文件柜、更衣柜、小型设备箱的闭锁需求。从实际应用场景来看，这类锁具广泛用在办公场所的档案柜、工厂车间的工具储物柜、公共区域的寄存柜体上，相比传统的弹子门锁，它的安装占用空间更小，不需要在门板上预留过深的安装腔，适配12-20mm厚度的门板安装，对于薄板类柜体的友好度很高。

从功能特性上看，这款锁支持360度旋转操作，钥匙插入后转动整圈即可完成锁舌的伸缩动作，相比90度转动的常规锁具，它的锁止行程更长，锁舌伸出长度可达12mm，能够卡入柜体框架的锁孔内更深，避免外力撬动时锁舌滑脱，提升闭锁的可靠性。锁体外壳采用亮面镀铬的结构设计，表面经过抛光处理，不仅外观质感较好，同时具备不错的防锈能力，在湿度稍高的车间或者卫浴类储物柜场景下使用，也不容易出现表层锈蚀脱落的问题。锁芯部分采用标准的弹子锁芯结构，钥匙插拔的阻尼感适中，不会出现卡滞或者松动晃量过大的问题，锁芯与外壳的配合间隙控制在0.1mm以内，避免灰尘或者细小杂物进入锁体内部造成开锁故障。

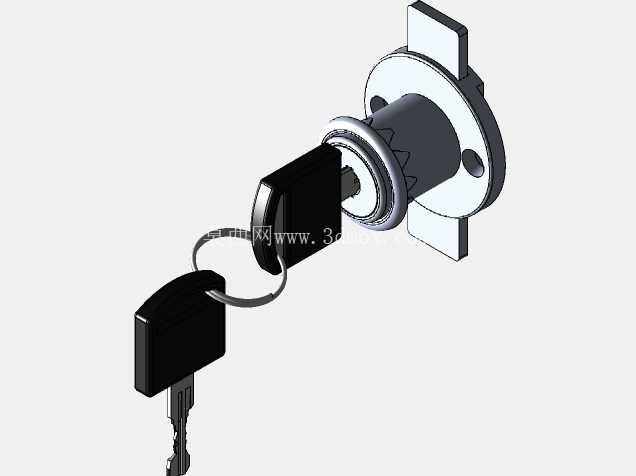

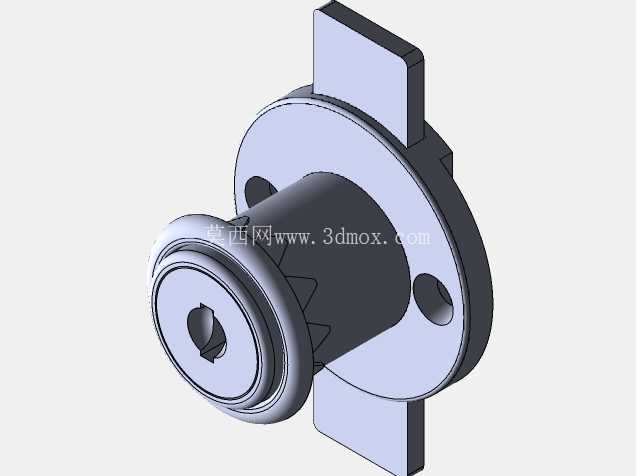

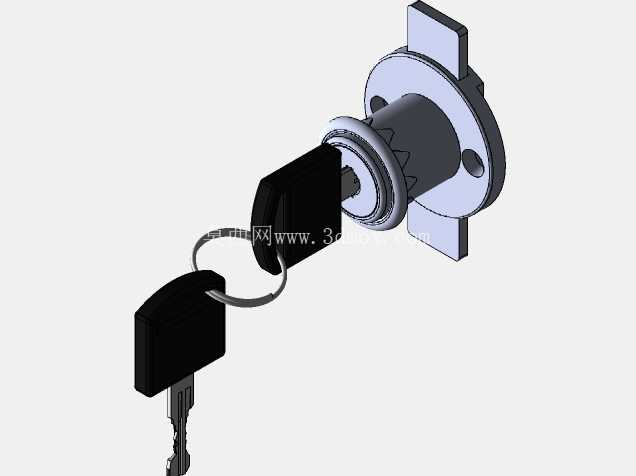

在设计思路上，这款锁采用了嵌入式安装的结构，锁体整体为圆形台阶式结构，安装时只需要在门板上开出对应直径的圆形安装孔，将锁体从门板外侧嵌入，内侧用配套的卡簧或者固定螺母锁紧即可，不需要额外的螺丝固定位，安装工序非常简便，适合批量柜体生产时的快速装配。锁体的尾部连接结构做了通用化设计，可以适配不同形式的锁舌配件，不管是勾型锁舌、片型锁舌还是偏心锁舌，都可以通过更换尾部连接件实现适配，不需要更换整个锁体，提升了产品的通用适配能力。

从安装边界尺寸来看，锁体的外露面直径为52mm，嵌入门板部分的直径为38mm，整体嵌入深度为28mm，安装时需要保证门板内侧距离柜体内部构件的间隙不小于30mm，避免锁体尾部转动时与柜内的搁板或者其他构件发生干涉。锁体的旋转扭矩控制在0.2-0.4N·m之间，用钥匙转动时不需要施加过大的力，即使是手部力量较小的使用者也可以轻松完成开锁闭锁操作。锁舌的伸缩运动做了导向限位设计，转动过程中锁舌不会出现径向晃动，伸出到位后有明显的卡位手感，能够让使用者明确感知到锁具已经处于锁止状态，避免出现假锁的情况。

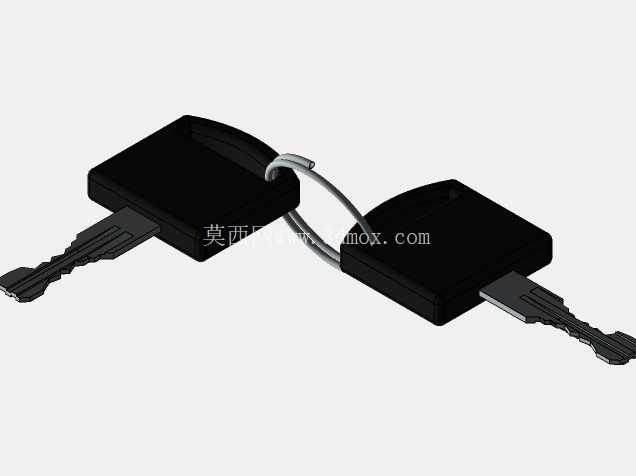

在结构细节处理上，锁体外壳与门板接触的位置设计了一圈橡胶密封垫圈，安装后垫圈被压缩填充锁体与门板之间的间隙，既可以防止液体从安装缝隙渗入柜体内部，也能够避免锁体与门板硬接触产生的摩擦异响，同时还能在一定程度上防止外力撬动时锁体发生移位。钥匙的插拔口做了倒角导向设计，即使在光线不好的场景下，也可以快速将钥匙插入锁芯，不需要反复对位调整。锁体内部的转动部件之间添加了长效润滑脂，长期使用也不会出现转动卡滞的问题，经过上万次的开关循环测试后，转动扭矩的变化量不超过初始值的20%，能够满足长期频繁使用的需求。

对于结构设计从业者来说，这类锁具的三维模型可以直接嵌入到柜体类产品的整体装配中，不需要从零开始建模，能够有效缩短设计周期，同时模型中预留的安装尺寸、配合间隙都经过实际生产验证，直接套用就可以避免安装干涉、尺寸不匹配等常见设计问题。在做设备外箱、储物柜类产品设计时，这类通用五金件的选型适配是很重要的环节，选对适配的锁具不仅能提升产品的使用体验，也能降低后续生产装配的复杂度，减少售后维护的问题。
