十字轴式万向联轴器传动结构设计

在各类需要补偿两轴间角度偏移、径向错位的传动场景中，万向联轴器是应用极为广泛的轴系连接件，从普通的轻工输送设备、机床进给机构，到重型冶金轧制线、工程机械传动系统，都能见到这类部件的身影。不同于刚性联轴器对两轴同轴度的严苛要求，这类十字轴结构的万向联轴器可以在主动轴与从动轴存在一定轴线夹角的工况下，持续稳定传递旋转扭矩，避免轴系因安装误差、工作负载变形产生的附加弯矩损坏轴承或轴体本身。

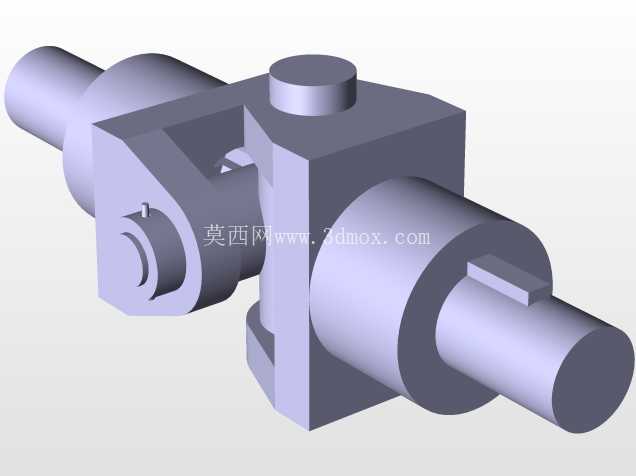

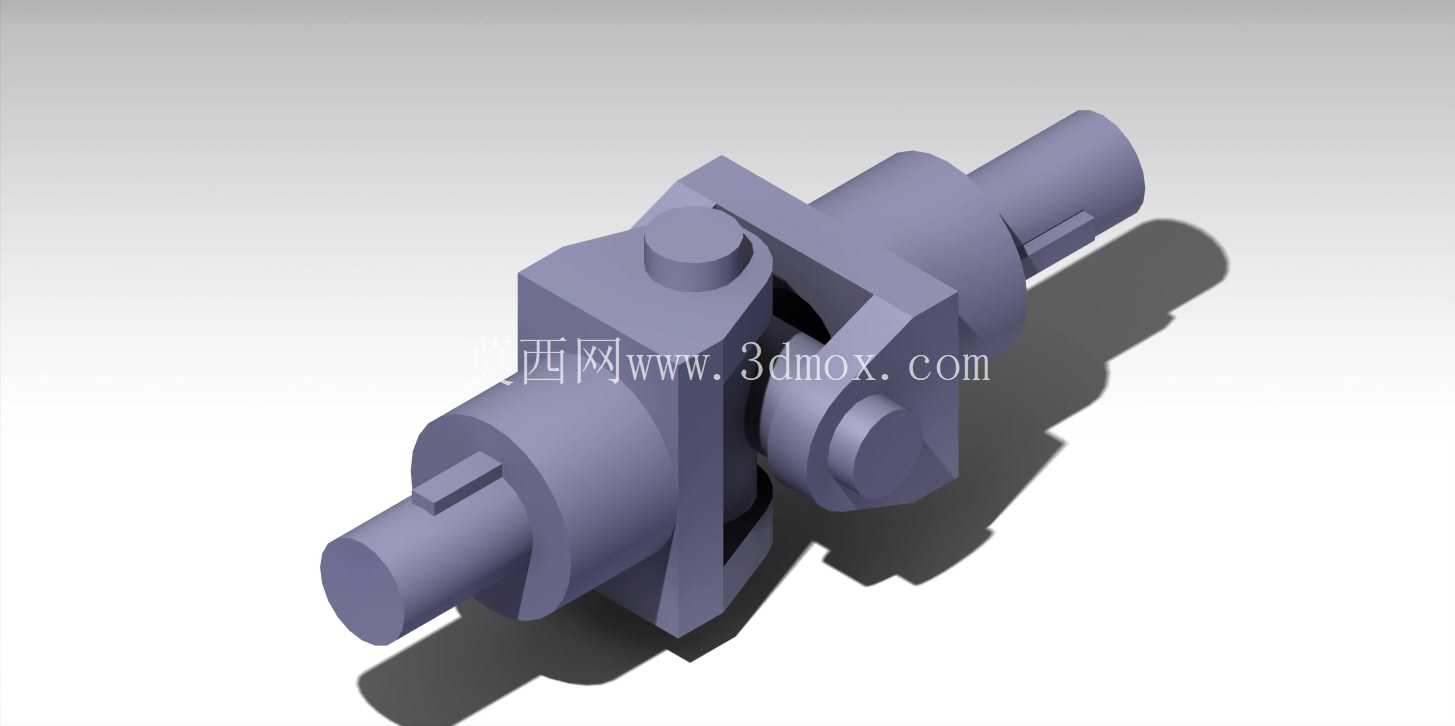

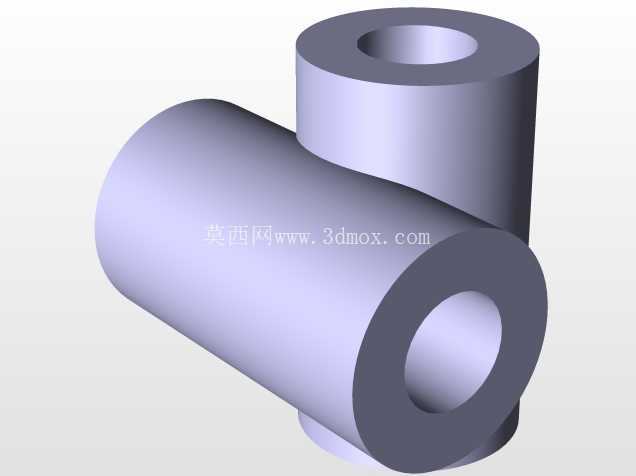

从结构设计逻辑来看，这套万向联轴器采用单十字轴铰接结构，两端的轴头分别对接主动端与从动端的轴系，中间的十字轴作为核心铰接件，通过两个互相垂直的回转副，实现两轴在不同角度下的运动传递。设计过程中首先要明确额定传递扭矩的上限，十字轴的轴颈直径、叉架的壁厚都需要根据扭矩载荷做强度校核，避免冲击载荷下出现叉架断裂、十字轴轴颈压溃的问题。两端的连接轴头采用圆柱轴结构，可根据实际安装需求搭配平键、花键或者锁紧套实现与配套轴的固定，轴头的伸出长度需要匹配安装位置的轴孔深度，避免安装时出现轴向顶死或者配合长度不足导致的连接松动。

实际选型安装时，需要重点关注安装边界尺寸：联轴器的最大回转直径决定了安装位置需要预留的径向空间，避免运转过程中与周边的机架、护罩发生运动干涉；两端轴头的同轴度偏差允许范围通常在3°到15°之间，具体数值和十字轴的摆角极限直接相关，安装时不能超过这个角度阈值，否则会大幅加剧十字轴轴颈与轴套的磨损，缩短部件使用寿命。轴向尺寸方面，联轴器的总长度需要匹配两轴端的预留间距，过长会导致轴系轴向窜动时没有补偿余量，过短则会造成两轴端顶碰，引发设备振动。

从功能特性上看，单十字轴万向联轴器存在瞬时传动比波动的问题，也就是当两轴存在夹角时，从动轴的转速会呈现周期性波动，夹角越大波动幅度越明显，因此在对传动平稳性要求较高的场合，通常会成对使用双万向节结构来抵消转速波动，但在一些对转速均匀性要求不高、低速重载的工况下，单万向联轴器结构简单、维护方便、成本更低的优势就十分突出。日常维护中，十字轴的润滑是重点，需要在十字轴的油杯位置定期加注润滑脂，减少铰接位置的摩擦磨损，避免出现卡滞、异响的问题。

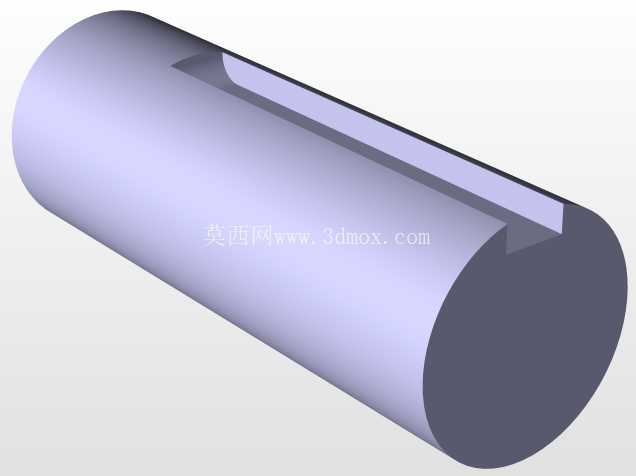

建模过程中，需要重点处理十字轴与两端叉架的配合间隙，铰接位置的间隙既要保证转动灵活无卡滞，又不能间隙过大导致传动反向空程过大，通常轴颈与轴套的配合间隙控制在0.02mm到0.05mm之间，根据实际加工精度做适配调整。叉架与轴头的连接位置采用一体化结构设计，减少装配环节的累积误差，提升整体结构的刚性，避免大扭矩传递时叉架出现张开变形。轴头上的键槽尺寸需要符合对应轴径的标准键槽规格，方便现场安装时直接选配标准平键，无需二次加工。

在不同的应用场景下，这类联轴器的材质选择也有区别，普通工况下采用45号钢调质处理即可满足强度要求，重载或者有冲击载荷的场景则会选用40Cr合金钢做淬火处理，提升十字轴和叉架的表面硬度与抗冲击性能，轴套位置通常会镶嵌铜套或者滚针轴承，降低铰接位置的摩擦系数，提升传动效率与使用寿命。安装时还需要注意轴向固定的可靠性，轴头插入配套轴孔后，需要通过轴端挡圈或者锁紧螺母做好轴向限位，避免设备运转过程中联轴器轴向窜动脱出，引发设备故障。
