星型五缸径向活塞动力机构装配设计

　　这套径向排布的活塞动力机构，最早在航空活塞动力领域得到大规模应用，凭借周向均匀布置的气缸结构，能在较小的整机轮廓下实现更大的排量输出，相比直列排布的同排量动力单元，径向结构的曲轴长度更短，整机转动惯量分布更均匀，运行时的曲轴挠度变形更小，对支撑轴承的载荷冲击也更平缓。早年轻型通航飞机、小型摩托艇、便携发电机组都曾大量采用这类结构，部分小型农用动力机械、特种作业无人机的燃油动力单元至今仍在沿用该布局的优化版本。

　　从结构功能来看，这套装配体完整覆盖了动力转换的全部核心环节：周向布置的活塞组件承接燃烧做功的直线推力，通过连杆将往复直线运动传递到中心的曲柄结构，最终由中心曲轴输出旋转扭矩。五缸均匀排布的设计让相邻气缸的做功间隔角保持在72度，动力输出的脉动幅度远小于同缸数的直列机型，曲轴每旋转一周即可完成五次做功循环，低速工况下的扭矩储备更充足，不需要搭配大质量的飞轮就能维持稳定的运转转速，对于安装空间紧凑、对整机重量敏感的动力场景适配性更强。

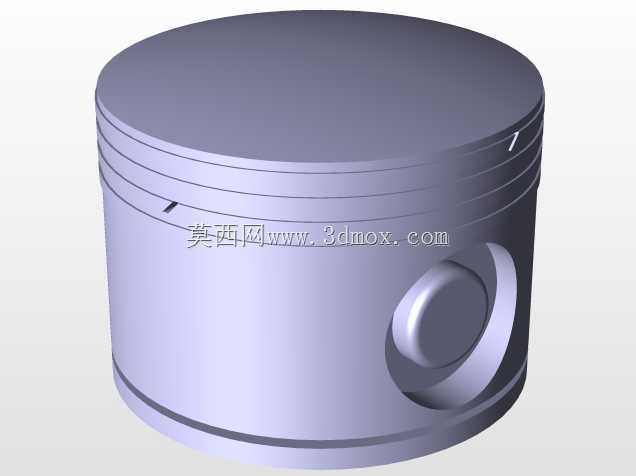

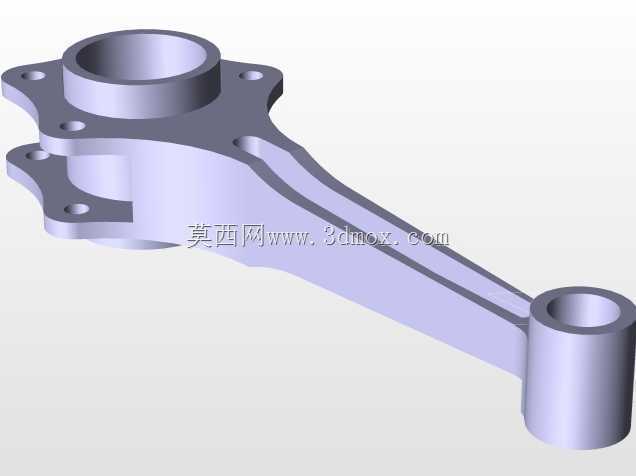

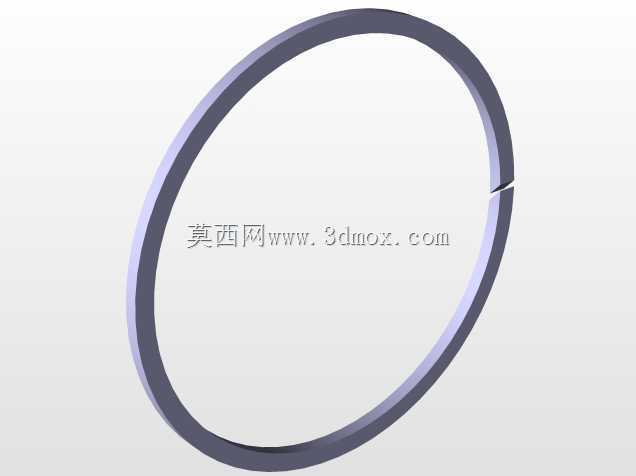

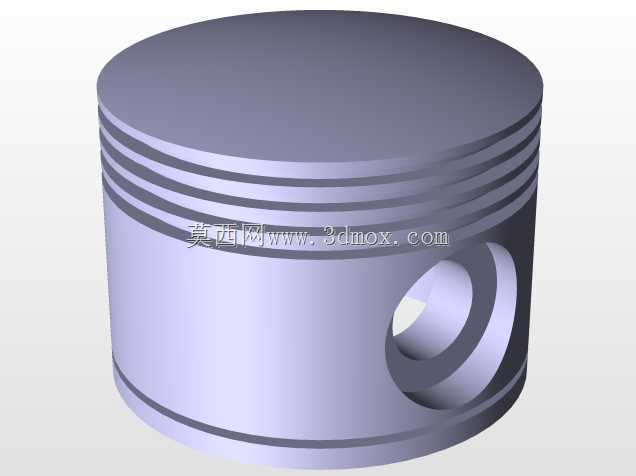

　　设计过程中首先要确认的是安装边界约束：整套机构的最大外轮廓由五个活塞的外止点位置决定，周向五个方向的安装预留间隙需要覆盖活塞往复运动的全行程，避免活塞运行到外止点时与周边安装结构发生干涉。中心曲柄的回转中心是整套机构的装配基准，所有连杆的大端孔都需要与曲柄销保持同轴配合，连杆小端与活塞销的配合间隙需要根据运行工况的热膨胀量预留合理公差，避免热态运行时出现卡滞。活塞环槽的位置、活塞销孔的偏心量都需要结合连杆摆角的极限位置做校核，防止连杆摆动到极限角度时与活塞裙部、气缸内壁发生运动干涉。

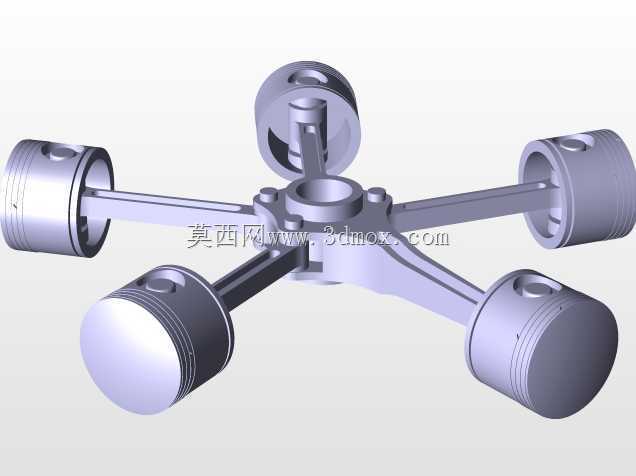

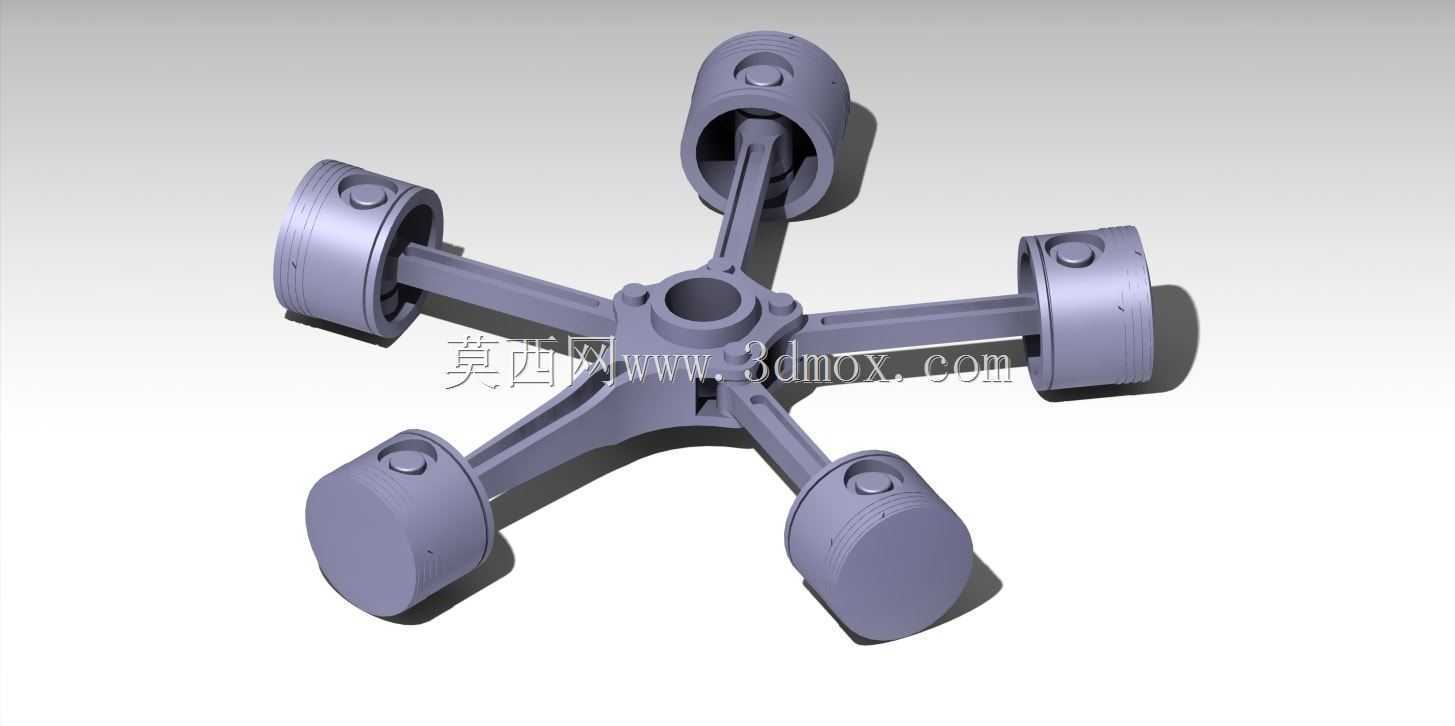

　　建模阶段的装配逻辑需要严格遵循实际装配工艺顺序：首先固定中心曲轴的基准位置，依次装配五组连杆大端到曲柄销上，保证连杆可以绕曲柄销自由摆动且无轴向窜动，之后逐一将活塞组件与连杆小端通过活塞销连接，最后校验每个活塞在全行程范围内的运动轨迹，确认活塞顶面到达内、外止点时的位置符合设计压缩比要求，所有运动部件在整个运动循环中都不存在硬干涉。周向均匀排布的结构特性让整套机构的质心始终落在曲轴回转轴线上，高速运转时的不平衡振动更小，对安装基座的抗振强度要求更低，不需要额外设计复杂的平衡轴结构就能实现平稳运行。

　　实际选型适配时，这类径向动力机构更适合对径向尺寸不敏感、但对轴向安装长度有严格限制的场景，比如小型航空动力、便携应急发电机组、小型船舶舷外机等场景。相比直列或者V型排布的动力单元，径向结构的维护可达性更好，单个气缸的活塞、连杆组件出现故障时，可以单独拆解对应方向的气缸部件完成维修，不需要将整台动力单元完全拆解，日常维护的操作空间更充裕。需要注意的是，由于气缸呈放射状布置，润滑系统的油路设计需要考虑不同角度位置的机油回流特性，避免低位气缸出现机油积存、高位气缸润滑不足的问题，安装时的曲轴轴线水平度也需要控制在合理公差范围内，保证各缸的润滑条件均匀一致。
