带安装底座斜支撑筒状支座网格分析模型

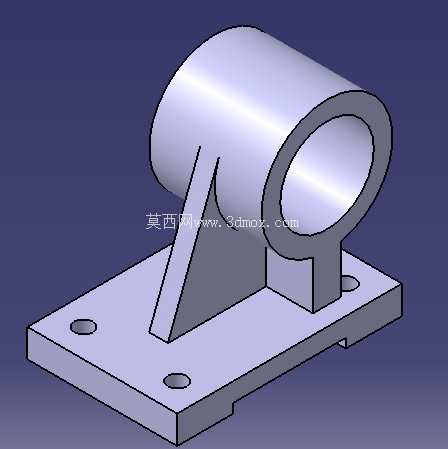

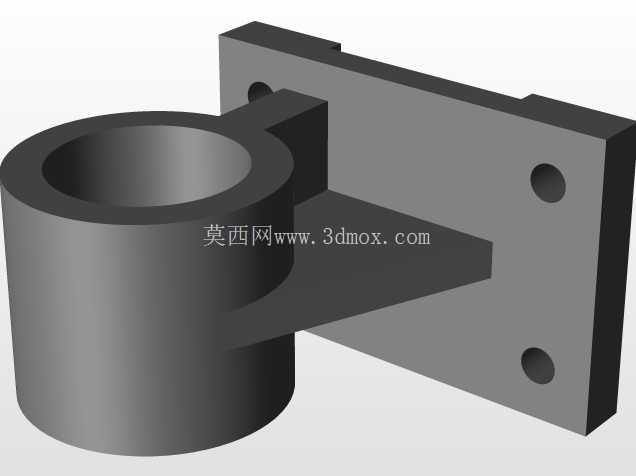

　　在工业设备的管路支撑、小型回转部件承载场景中，这类带斜向加强支撑的筒状安装支座是十分常见的承载构件，日常多应用于小型动力传输单元的轴系支撑、流体管路的中段固定、轻型执行元件的安装定位场景，区别于普通的立式轴承座，这类支座的筒身轴线与安装底座平面存在固定倾角，能够适配设备内部非垂直布局的安装需求，减少额外的角度转接零件，压缩设备整体的装配空间。从结构功能来看，底部的矩形安装板是整个构件的承载基础，板面上预留的四个安装沉孔位置对称分布，能够匹配常用的内六角螺栓安装规格，安装时螺栓穿过沉孔将支座固定在设备的安装基面之上，沉孔的深度设计能够保证螺栓头完全沉入板面以下，不会出现突出的干涉点，避免后续安装筒身内部配套零件时出现空间冲突。

　　筒身部分为等壁厚的空心圆柱结构，内壁的加工精度需要匹配配套衬套或者轴承的外径公差，保证内部承载的回转部件能够顺畅转动，不会出现卡滞或者同轴度超差的问题。连接安装底座与筒身的斜向支撑板是整个结构的受力关键，在实际工况中，筒身承载的径向载荷会通过斜板传递到底部安装板的整个平面，避免应力集中在筒身与底板的连接焊缝位置，斜板的厚度与筒身壁厚、底板厚度保持匹配的比例关系，不会出现局部刚度过大或者刚度不足的问题，在承受交变载荷的场景下，这种斜撑结构能够有效降低连接位置的疲劳应力幅值，延长构件的整体使用寿命。

　　在开展有限元分析前的网格划分环节，这类结构需要重点关注几个位置的网格质量：首先是筒身与斜支撑板的连接过渡区域，这个位置是应力集中的高发区，网格划分时需要适当加密单元尺寸，保证单元的雅克比数值处于合理区间，避免出现畸变单元影响计算结果的准确性；其次是安装板上沉孔的周边区域，螺栓预紧力会在这个位置产生局部的压应力，网格需要保证孔边的单元规整，能够准确传递预紧载荷；最后是斜支撑板与底板的连接位置，这个位置承受斜向的弯矩作用，网格过渡需要保持平顺，不要出现单元尺寸的突变。从安装边界来看，整个支座的安装基面平面度有明确要求，安装时需要保证基面与支座底板完全贴合，避免出现局部悬空导致的受力不均，筒身的端面与安装基面的角度公差需要控制在合理范围内，保证内部安装的回转部件轴线与配套传动部件的轴线对中，减少运转过程中的附加载荷。这类支座在设计时通常会根据承载的载荷大小调整筒身的内径、壁厚以及斜撑的厚度，针对轻载场景可以适当减小壁厚降低整体重量，针对重载或者冲击载荷场景则可以在斜撑与筒身、底板的连接位置增加过渡圆角，进一步降低应力集中系数。

　　在实际建模过程中，需要先确定筒身的轴线倾角、中心高度，再根据安装空间确定底板的长宽尺寸、安装孔的孔位间距，最后通过布尔运算或者多实体建模的方式将筒身、斜撑、底板整合为一个整体，建模时需要注意各个连接位置的过渡圆角处理，不要出现尖锐的棱角，避免后续网格划分时出现质量极差的尖角单元。完成几何建模后划分六面体网格的过程中，需要对不同部位的网格尺寸进行梯度设置，保证应力集中区域的网格精度，同时控制整体的单元数量，平衡计算精度与计算效率，网格质量检查时需要重点排查负雅克比单元、高翘曲度单元，这类单元会直接导致有限元计算不收敛或者结果出现明显偏差。
